F-E-2008

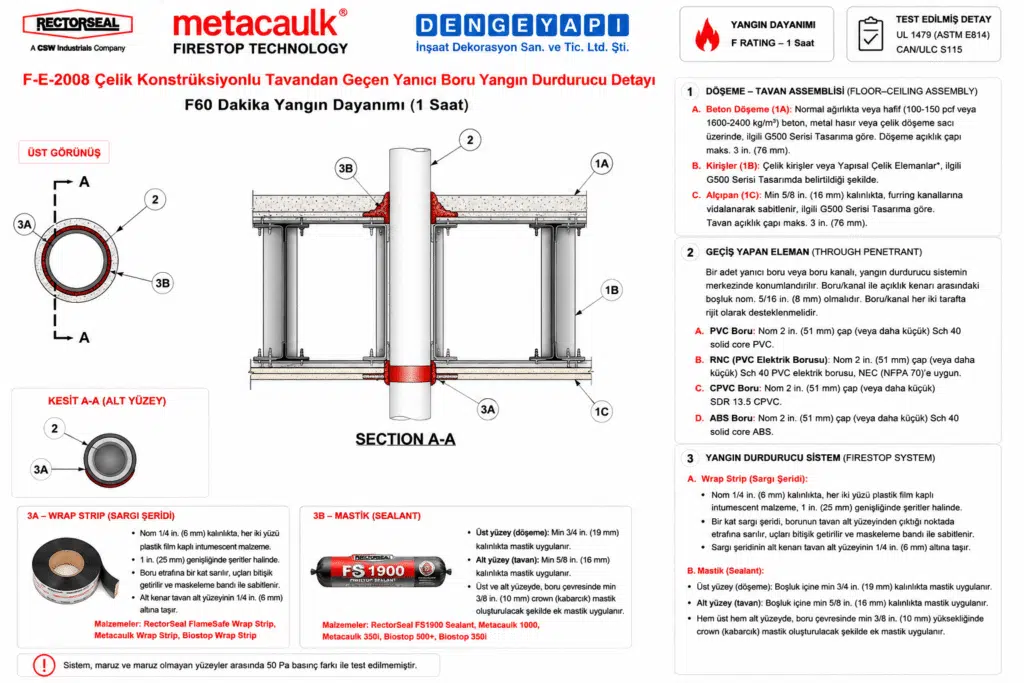

Çelik Konstrüksiyonlu Tavandan Geçen Yanıcı Boru Yangın Durdurucu Detayı F-E-2008 — Betonarme/çelik döşemeden geçen yanıcı boru veya elektrik borusu için yangın durdurucu sistem
Betonarme ve çelik kirişli döşemeden geçen PVC, CPVC, ABS gibi yanıcı borular ile sert PVC elektrik boruları için F60 yangın durdurucu sistem. ASTM E814 ve UL 1479'a göre test edilmiştir.
Detay Bilgileri
Sistem Hakkında
Çelik Konstrüksiyonlu Tavandan Geçen Yanıcı Boru Yangın Durdurucu Detayı F-E-2008 yangın durdurucu sistemi, betonarme ve çelik döşemeden geçen yanıcı boru ve elektrik boruların güvenli geçişi için tasarlanmış bir yangın durdurucu sistemdir. Bu sistem, alçıpan kaplı asma tavanlı döşeme montajlarında, geçiş yapan tesisatın çevresinde tanımlı boşluklarda Yangın Durdurucu Sargı ve Yangın Durdurucu Mastik kombinasyonu kullanır. Yangın Durdurucu Sargı, yangın anında genişleyerek alevlerin yayılmasını önler. Yangın Durdurucu Mastik ise, boşlukları kapatarak duman ve alevlerin geçişini engeller. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir.
Kullanılan Ürün ve Uygulama
Modern binalarda yangın güvenliği, pasif yangın koruma sistemleri ile sağlanmaktadır. F-E-2008 yangın durdurucu sistemi, ASTM E814 ve UL 1479 standartlarına uygun olarak tasarlanmış olup, yangın durumunda alevlerin yayılmasını önlemek için kritik bir rol oynamaktadır. Bu sistem, yangın dayanımı yüksek malzemelerle üretilmiştir ve FM (Factory Mutual) onaylı bileşenler içermektedir. Bu tür sistemlerin uygulanması, binaların yangın güvenliğini artırırken, aynı zamanda can ve mal güvenliğini de sağlamaktadır.
Yangın koruma düzenlemeleri doğrultusunda, pasif yangın koruma sistemlerinin önemi giderek artmaktadır. F-E-2008 sistemi, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun olarak geliştirilmiş olup, her türlü yapı için güvenilir bir yangın durdurucu çözümü sunmaktadır. Günümüzde, yangın güvenliğinin sağlanması, yapıların sürdürülebilirliği ve güvenliği açısından hayati bir öneme sahiptir.
Çelik Karkas Yapılarda Üst Düzey Sızdırmazlık: Metacaulk Entegre Sargı ve Mastik Sistemleri
Çelik konstrüksiyonlu ticari binaların ve endüstriyel tesislerin betonarme döşeme ve alçıpan tavan kombinasyonlarından geçen 50 mm (2”) çapına kadar olan PVC, CPVC ve ABS yanıcı borular ile elektrik konduitleri, yangın esnasında dikey yayılım riskini en üst seviyeye çıkaran en kritik geçiş alanlarıdır. Çelik kiriş tavan boşluklarının yüksek sıcaklık karşısındaki davranışı, geleneksel betonarme zeminlere kıyasla çok daha hassas ve tescilli pasif yangın durdurucu mühendislik çözümleri gerektirir. Çelik Konstrüksiyonlu Tavandan Geçen Yanıcı Boru Yangın Durdurucu Detayı F-E-2008 sistem detayı, çelik karkaslı döşeme geçişlerini tescil altına alan, uluslararası akredite sertifikalı profesyonel bir metodoloji sunar.
Çelik Konstrüksiyonlu Tavandan Geçen Yanıcı Boru Yangın Durdurucu Detayı Sistemin sızdırmazlık mimarisi, hantal dış metal kelepçelere ihtiyaç duymadan, alan tasarrufunu en üst düzeye çıkaran çift yönlü bir koruma ağına dayanır. Üst beton zemin sınırında tam duman ve gaz sızdırmazlığını garanti eden 19 mm derinliğinde Metacaulk 1000 yangın durdurucu mastik ve 10 mm mastik konisi uygulaması yapılırken, alt alçıpan tavan sınırında ise boruyu çepeçevre saran Metacaulk Wrap Strip (MC Yangın Durdurucu Sargı) ve tavan altı mastik tacı devreye girer.
Alçıpan tavan sınırından tam 6 mm aşağı sarkacak şekilde projelendirilen bu yüksek mühendislik ürünü reaktif şerit, yangın ısısıyla karşılaştığı anda milisaniyeler içinde genleşerek eriyen plastik borunun yerini aşılmaz bir kömür bariyeriyle mühürler. F60 (60 dakika) kesintisiz pasif yangın bütünlüğü sağlayan bu bütünsel çözüm, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarının en üst sınırına taşır.
Detay İçeriği Ürünler & Alternatifleri

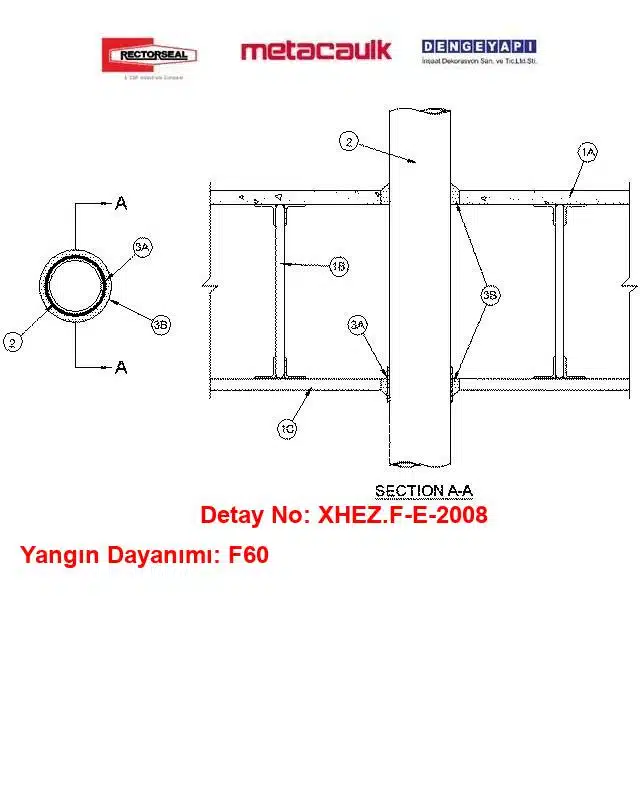

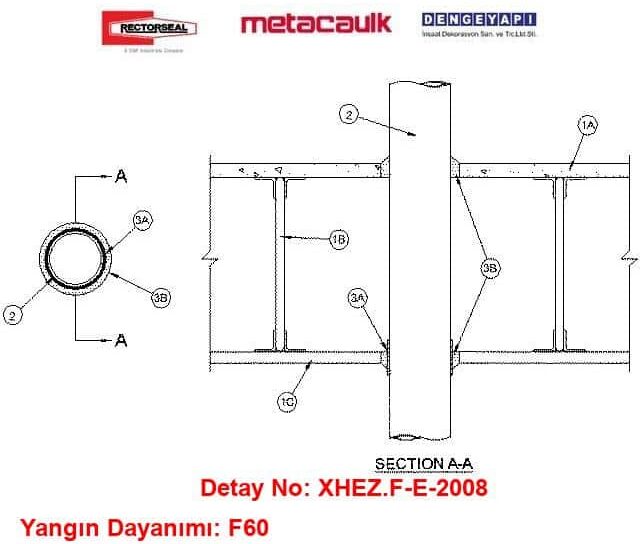

Çelik Konstrüksiyonlu Tavandan Geçen Yanıcı Boru Yangın Durdurucu Detayı — Teknik Bileşenler
1) Döşeme Yapısı
Betonarme ve çelik kirişli Döşeme yapısı, üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalıdır. Aşağıda özetlenen bileşenler bu montajın parçasıdır:
1A) Betonarme Döşeme
Normal veya hafif beton (1600-2400 kg/m³), bireysel detayda tariflendiği şekilde metal rabıta veya çelik kompozit döşeme üzerinde uygulanır. Döşemedeki maksimum tesisat deliği çapı 75 mm olmalıdır.
1B) Çelik Kirişler
Çelik kirişler veya yapısal çelik elemanlar, üreticisinin test edilmiş detayındaki tariflenen şekilde kullanılacaktır.
1C) Alçıpan
Minimum 16 mm kalınlığında alçıpan, bireysel detayda tariflendiği şekilde asma profillerine vidalanacaktır. Alçıpan alt yüzeyindeki delik çapı maksimum 75 mm olmalıdır.
2) Geçiş Yapan Tesisatlar
Bir adet yanıcı boru veya boru kanalı yangın durdurucu sistem içinde ortalanacaktır. Geçiş Yapan Tesisat ile açıklık çevresi arasındaki Tesisat Deliği Boşluğu 8 mm olacaktır. Boru veya boru kanalı döşeme montajının her iki tarafında rijit olarak desteklenecektir. Aşağıdaki yanıcı boru/boru kanalı tipleri ve boyutları kullanılabilir:
2A) PVC Boru
Anma 2 in (50 mm) çap veya daha küçük, Schedule 40 dolgulu gövde PVC boru; Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisatlarda kullanıma uygundur.
2B) Sert Yanıcı Elektrik Borusu (PVC Boru Kanalı)
Anma 2 in (50 mm) çap veya daha küçük, Schedule 40 dolgulu gövde PVC elektrik borusu.
2C) CPVC Boru
Kapalı (proses veya besleme) boru sistemlerinde kullanım için Nom 2 inç (51 mm) çapında (veya daha küçük) SDR 13.5 CPVC boru.
2D) ABS Boru
Kapalı (proses veya besleme) veya havalandırmalı (drenaj, atık veya havalandırma) boru sistemlerinde kullanılmak üzere, nominal 2 inç (50 mm) çapında (veya daha küçük) Schedule 40 katı çekirdekli ABS boru.
3) Yangın Durdurucu Sistem
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir. Yangın Durdurucu Sistem aşağıdaki bileşenlerden oluşur:
3A) Yangın Durdurucu Malzeme — Sargı
Kalınlığı 6 mm olan, her iki yüzü plastik filmle kaplı İntumesan sargı; 25 mm genişliğinde şeritler halinde tedarik edilir. Bir kat sargı, alçıpan tavanın alt yüzeyinden çıkan Geçiş Yapan Tesisat çevresine sarılır; uçlar birbirine değecek şekilde birleştirilir ve bant ile sabitlenir. Sargının alt kenarı tavandan 6 mm aşağı sarkacaktır. Ürünler: RECTORSEAL — MC Yangın Durdurucu Sargı.
3B) Yangın Durdurucu Malzeme — Mastik
Üst yüzeyde boşluk içine en az 19 mm kalınlıkta, alt yüzeyde boşluk içine en az 16 mm kalınlıkta mastik uygulanacaktır. Ek olarak, üst ve alt yüzeylerde Geçiş Yapan Tesisat etrafında en az 10 mm bombeli tepe oluşturulacaktır. Ürünler: RECTORSEAL — Metacaulk 1000, Metacaulk 350i.
Detay Açıklaması
Çelik Konstrüksiyonlu Tavandan Geçen Yanıcı Boru Yangın Durdurucu Detayı F-E-2008 yangın durdurucu sistemi, PVC, CPVC ve ABS gibi yanıcı borular ile sert PVC elektrik borularının güvenli geçişini sağlamaktadır. Çelik Konstrüksiyonlu Tavandan Geçen Yanıcı Boru Yangın Durdurucu Detayı Bu sistemin kullanımı, konut, ofis, hastane ve okul gibi çeşitli yapılar için kritik öneme sahiptir. Çelik Konstrüksiyonlu Tavandan Geçen Yanıcı Boru Yangın Durdurucu Detayı Yangın durdurucu sistemin uygulanmaması durumunda, yangın anında alevlerin hızla yayılması ve can kaybı riski artmaktadır. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik hükümleri gereğince, geçiş yapan tesisatların yangın durdurulması zorunluluğu bulunmaktadır. F-E-2008 sistemi, bu gereklilikleri yerine getirirken güvenilir ve etkili bir çözüm sunmaktadır.
Çelik Konstrüksiyonlu Tavandan Geçen Polietilen Yanıcı Boru Yangın Durdurucu Detayı Uygulama Esasları
Bu sistem; Çelik Konstrüksiyonlu Tavandan Geçen Yanıcı Boru Yangın Durdurucu Detayı polietilen (PEX) tüplerin/boruların betonarme zeminli ve çelik kirişli döşeme-tavan asamblajlarından dikey geçişlerini sızdırmaz hale getirmek amacıyla ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Lab.) Tarafından Test Edilmiştir. Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi F60 (60 dakika) olarak tescil edilmiştir.
1. Yapısal Döşeme Elemanları Ölçü Sınırları (Floor-Ceiling Assembly):
-
1A. Üst Betonarme Döşeme (Concrete Floor): Üreticisinin test edilmiş detayındaki tariflenen şekilde, metal lat veya çelik trapez sac üzeri normal veya hafif yoğunlukta () beton döşeme. Döşemede açılacak dairesel açıklığın maksimum çapı 75 mm (3”) olmalıdır.
-
1B. Taşıyıcı Çelik Kirişler (Joists): Üreticisinin test edilmiş detayındaki tariflenen şekilde çelik kirişler veya yapısal çelik elemanlar.
-
1C. Alt Tavan Alçıpan Katmanı (Gypsum Board): Nominal 16 mm (5/8”) kalınlığında, askı profillerine vidalanmış Tip X alçıpan levha katmanı. Alçıpanda açılacak tavan deliği açıklığının maksimum çapı 75 mm (3”) olmalıdır.
2. Geçiş Yapan Tesisat Tipleri ve Toleransları (Through Penetrant): Tesisat geçişi, kapalı (proses veya besleme) piping sistemlerinde kullanılan en fazla üç adet SDR 9 (veya daha ağır) çapraz bağlı polietilen (PEX) tüpten oluşur.
-
Çap Sınırları: Üç tüp içerisinden en fazla bir tanesinin nominal çapı 19 mm’den (3/4”) büyük olabilir. Tek bir tüp için izin verilen maksimum nominal çap 25 mm (1”)’dir.
-
Tesisat Deliği Boşluğu (Annular Space): Tüp grubu ile deliğin çevre kenarı arasındaki anüler boşluk en az 5 mm (3/16”) ila en fazla 25 mm (1”) olmalıdır.
-
Tüpler Arası Mesafe: Geçiş yapan PEX tüplerinin kendi arasındaki boşluk en az 0 mm (noktasal temas) ila en fazla 6 mm (1/4”) olmalıdır. Tüpler döşeme-tavan asamblajının her iki tarafında rijit şekilde desteklenmelidir.
3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:
-
3. Yangın Durdurucu Mastik (Fill, Void or Cavity Materials – Sealant):
-
Ürün Adı: Metacaulk 1000, Metacaulk 350i.
-
Üst Döşeme Uygulaması: Tesisat deliği boşluğu içerisine, beton zeminin üst yüzeyinden itibaren en az 19 mm (3/4”) derinlikte kesintisiz mastik doldurulmalı ve üst zemin yüzeyiyle hem yüz (flush) yapılmalıdır.
-
Alt Tavan Uygulaması: Alçıpan tavanın alt yüzeyinden itibaren en az 16 mm (5/8”) derinlikte dairesel anüler boşluğa kesintisiz mastik uygulanmalı ve tavan alt yüzeyiyle hem yüz bitirilmelidir.
-
Tüp Arası ve Taç (Crown) Uygulaması: Döşemenin hem üst zemin hem de alt tavan tarafında yangın durdurucu mastik, tüp grubunun kendi arasındaki iç boşluklara/girintilere azami ölçüde nüfuz ettirilerek bastırılmalıdır. Ardından, tüp grubunun etrafında hem üst zeminde hem de alt tavanda en az 6 mm (1/4”) kalınlığında kesintisiz bir mastik konisi/tacı (crown) oluşturulmalıdır.
-
Çelik Konstrüksiyonlu Tavandan Geçen Yanıcı Boru Yangın Durdurucu Detayı Uygulanmazsa Ne Olur?
-
Dikey Yangın ve Duman İlerlemesi: Asamblaj genelinde hedeflenen F60 dakika pasif yangın dayanım süresi elde edilemez. Yangın esnasında çelik karkas tavan boşluklarında biriken yüksek sıcaklık ve PEX tüplerinin hızla erimesi döşemede açık bir dikey baca etkisi oluşturur. Üst ve alt yüzeylerdeki tescilli derinliklere, tüp arası dolgu şartlarına veya en az 6 mm yüksekliğindeki Metacaulk 1000 mastik taçlarına uygun uygulama yapılmazsa, tüplerin yok olmasıyla açığa çıkan boşluk mühürlenemez. Alevler ve yoğun zehirli duman dalgası katlar arasında saniyeler içinde yayılır.
-
Yönetmelik ve Mevzuat İhlali: Çelik konstrüksiyonlu döşeme-tavan asamblajlarından geçen yanıcı polietilen tüp hatlarında test edilmiş tescilli pasif yangın durdurucu detayların uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı duruma düşürerek yapı denetim süreçlerinde majör teknik uygunsuzluk oluşturur.
Pazarlama Makalesi
Çelik Karkas Yapılarda PEX Demeti Yangın Güvenliği: Metacaulk Çift Yönlü Mastik Çözümleri
Çelik konstrüksiyonlu ticari binaların ve endüstriyel tesislerin betonarme döşeme ve alçıpan tavan kombinasyonlarından çoklu geçen PEX (çapraz bağlı polietilen) temiz su hatları, yangın esnasında dikey yayılım riskini en üst seviyeye çıkaran kritik geçiş alanlarıdır. Çelik kiriş tavan boşluklarının yüksek sıcaklık karşısındaki davranışı, geleneksel betonarme zeminlere kıyasla çok daha hassas ve tescilli pasif yangın durdurucu mühendislik çözümleri gerektirir. Çelik Konstrüksiyonlu Tavandan Geçen Yanıcı Boru Yangın Durdurucu Detayı F-E-2007 sistem detayı, çelik karkaslı asamblaj geçişlerini tescil altına alan, uluslararası akredite sertifikalı profesyonel bir metodoloji sunar.
Çelik Konstrüksiyonlu Tavandan Geçen Yanıcı Boru Yangın Durdurucu Detayı Sistemin sızdırmazlık mimarisi, hantal dış metal kelepçelere ihtiyaç duymadan, çoklu boru geçişlerinde alan tasarrufunu en üst düzeye çıkaran çift yönlü bir koruma ağına dayanır. Üst beton zemin sınırında tam duman sızdırmazlığını garanti eden 19 mm derinliğinde Metacaulk 1000 yangın durdurucu mastik ve 6 mm mastik taç uygulaması yapılırken, alt alçıpan tavan sınırında ise 16 mm mastik yatağı ve tavan altı mastik tacı devreye girer.
Tüplerin kendi arasındaki iç boşlukların mastik ile tam doldurulması sayesinde reaktif mastik, yangın ısısıyla karşılaştığı anda genleşerek eriyen PEX tüplerinin yerini aşılmaz bir kömür bariyeriyle mühürler. F60 (60 dakika) kesintisiz pasif yangın bütünlüğü sağlayan bu bütünsel çözüm, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarının en üst sınırına taşır.
Sık Sorulan Sorular
Çelik Konstrüksiyonlu Tavandan Geçen Yanıcı Boru Yangın Durdurucu Detayı (F-E-2008) için hangi mastik tercih edilmeli; MC 1000 mi yoksa Metacaulk 350i mi?
Çelik Konstrüksiyonlu Tavandan Geçen Yanıcı Boru Yangın Durdurucu Detayı F-E-2008 için hem MC 1000 hem de Metacaulk 350i mastikler üretici test listesinde yer alır. Proje şartnamesi ve istenen performansa göre seçim yapılır; F-E-2008 montajında her iki ürün de Metacaulk Yangın Durdurucu Sargı Bandaj ile birlikte kullanılarak 60 dakika yangın dayanımı hedeflenir.
F-E-2008 Çelik Konstrüksiyonlu Tavandan Geçen Yanıcı Boru Yangın Durdurucu Detayı ile MC 1000 kullanıldığında sağlanan yangın dayanımı nedir?
F-E-2008 Çelik Konstrüksiyonlu Tavandan Geçen Yanıcı Boru Yangın Durdurucu Detayı, MC 1000 mastik ve Metacaulk Yangın Durdurucu Sargı Bandaj ile doğru uygulandığında 60 dakikaya kadar yangın dayanımı sağlayacak şekilde UL 1479 ve ASTM E814 esas alınarak test edilmiştir.
Çelik Konstrüksiyonlu Tavandan Geçen Yanıcı Boru Yangın Durdurucu Detayı (F-E-2008) için Metacaulk Yangın Durdurucu Sargı Bandaj nasıl uygulanır?
Çelik Konstrüksiyonlu Tavandan Geçen Yanıcı Boru Yangın Durdurucu Detayı F-E-2008 kapsamında Metacaulk Yangın Durdurucu Sargı Bandaj, alçıpanın alt yüzeyinden çıkan boru çevresine 25 mm genişlikte tek kat olarak sarılır; uçlar birleştirilip bantla sabitlenir ve sargının alt kenarı tavandan yaklaşık 6 mm sarkar. Ardından MC 1000 veya Metacaulk 350i mastik boşluğun üstünde en az 19 mm, altında en az 16 mm kalınlıkta uygulanır ve boru etrafında en az 10 mm bombeli tepe oluşturulur.
F-E-2008 detayında çelik kirişli döşemeden geçen sert PVC elektrik konduiti için MC 1000 uygun mudur?
F-E-2008 Çelik Konstrüksiyonlu Tavandan Geçen Yanıcı Boru Yangın Durdurucu Detayı, sert PVC elektrik konduitleri için uygundur. Bu uygulamada MC 1000 mastik, Metacaulk Yangın Durdurucu Sargı Bandaj ile birlikte kullanılır; konduit çapı 2 inç (50 mm) veya daha küçük olmalı ve montaj, UL 1479/ASTM E814 esaslı testte tariflendiği şekilde yapılmalıdır.
Çelik Konstrüksiyonlu Tavandan Geçen Yanıcı Boru Yangın Durdurucu Detayı (F-E-2008) PVC, CPVC ve ABS borular için Metacaulk 350i ile nasıl tamamlanır?
Çelik Konstrüksiyonlu Tavandan Geçen Yanıcı Boru Yangın Durdurucu Detayı F-E-2008 kapsamında PVC, CPVC ve ABS borular 2 inç (50–51 mm) veya daha küçük çapta olduğunda, geçiş deliği ile boru arasında yaklaşık 8 mm boşluk bırakılır. Boru her iki tarafta rijit desteklenir, Metacaulk Yangın Durdurucu Sargı Bandaj altta tek kat sarılır ve ardından Metacaulk 350i mastik boşluğun üstüne en az 19 mm, altına en az 16 mm kalınlıkta uygulanarak sistem tamamlanır.
F-E-2008 kodu ne anlama geliyor?
F-E-2008, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
