Çelik Konstrüksiyonlu Tavandan Geçen PVC Boru Intumesan Yangın Durdurucu Manşon Detayı F-E-2070 — Döşeme Üzerinden PVC/CPVC Boru ve PVC Elektrik Borusu Geçişi için Yangın Durdurucu Sistem

Yangın koruma yönetmeliklerinin ve uluslararası standartların (ASTM E814, UL 1479,) dikkate alınması, modern yapıların yangın güvenliği açısından kritik öneme sahiptir. Çelik Konstrüksiyonlu Tavandan Geçen PVC Boru Intumesan Yangın Durdurucu Manşon Detayı F-E-2070 yangın durdurucu sistemi, bu standartlar doğrultusunda tasarlanmış ve test edilmiştir. Yangın durdurucu sistemlerin önemi, yangın anında can ve mal güvenliğini sağlamak için gereklidir. Yangın koruma sistemleri, sadece yangın anında değil, aynı zamanda yangın öncesi hazırlıklarda da önemli bir rol oynamaktadır.

Denge Yapı’nın sunduğu Çelik Konstrüksiyonlu Tavandan Geçen PVC Boru Intumesan Yangın Durdurucu Manşon Detayı F-E-2070 sistemi, FM (Factory Mutual) onaylı malzemeler kullanarak güvenli bir yangın koruma çözümü sağlar. Bu sistemin uygulanması, yapıların yangın güvenliği standartlarını karşılamasına yardımcı olur ve kullanıcıların güvenli bir ortamda yaşamalarını sağlar. Yangın koruma sistemlerinin önemi, günümüzde modern binaların vazgeçilmez bir parçası haline gelmiştir ve Denge Yapı, bu alanda sunduğu çözümlerle sektördeki yerini sağlamlaştırmaktadır.

Çelik Konstrüksiyonlu Tavandan Geçen PVC Boru Intumesan Yangın Durdurucu Manşon Detayı Uygulama Esasları

Bu sistem; büyük çaplı yanıcı plastik boruların ve elektrik kanallarının (conduit) betonarme zeminli ve çelik kirişli döşeme-tavanların dikey geçişlerini sızdırmaz hale getirmek amacıyla “Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Lab.) Tarafından Test Edilmiştir.” Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi F60 (60 dakika) olarak tescil edilmiştir.

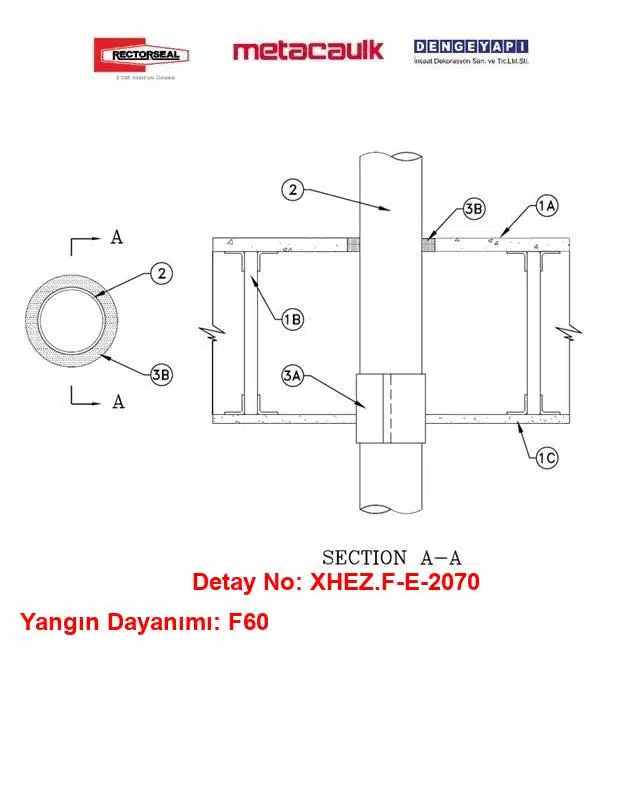

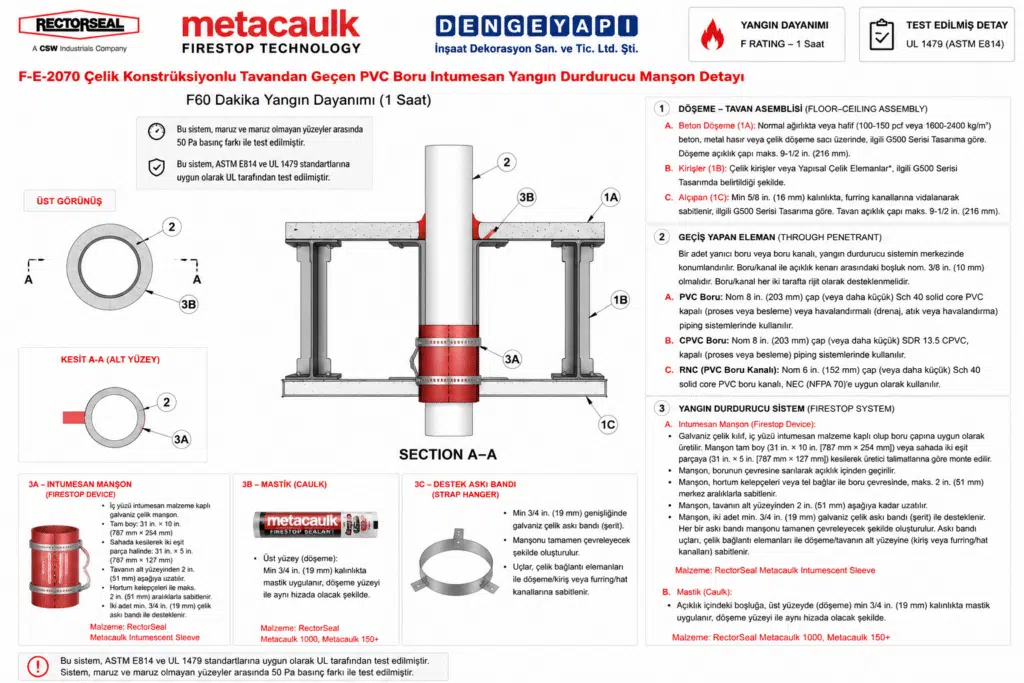

1. Yapısal Döşeme Elemanları Ölçü Sınırları (Floor-Ceiling Assembly):

• 1A. Üst Betonarme Döşeme (Concrete Floor): Üreticisinin test edilmiş detayındaki tariflenen şekilde, metal lat veya çelik trapez sac üzeri normal veya hafif yoğunlukta (1600-2400 kg/m³) beton döşeme. Döşemede açılacak dairesel açıklığın maksimum çapı 240 mm (9-1/2 in.) olmalıdır.

• 1B. Taşıyıcı Çelik Kirişler (Joists): Üreticisinin test edilmiş detayındaki tariflenen şekilde çelik kirişler veya yapısal çelik elemanlar.

• 1C. Alt Tavan Alçıpan Katmanı (Gypsum Board): Nominal 16 mm (5/8 in.) kalınlığında, askı profillerine vidalanmış Tip X alçıpan levha katmanı. Alçıpanda açılacak tavan deliği açıklığının maksimum çapı 240 mm (9-1/2 in.) olmalıdır.

2. Geçiş Yapan Tesisat Tipleri ve Toleransları (Through Penetrants):

Yangın durdurucu sistem içerisinde konsantrik (merkezlenmiş) olarak konumlandırılan ve döşeme-tavan asamblesinin her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru veya konduit geçişi. Boru dış çeperi ile delik kenarı arasındaki nominal anüler boşluk (tesisat deliği boşluğu) sabit 10 mm (3/8 in.) olmalıdır.

• A. Polyvinyl Chloride (PVC) Boru: Nominal 200 mm (8 in.) veya daha küçük çapta, Schedule 40 dolu (solid core) gövdeli PVC borular; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde.

• B. Chlorinated Polyvinyl Chloride (CPVC) Boru: Nominal 200 mm (8 in.) veya daha küçük çapta, SDR 13.5 CPVC borular; kapalı sistemlerde.

• C. Rigid Nonmetallic Conduit (RNC): Nominal 150 mm (6 in.) veya daha küçük çapta, Schedule 40 dolu gövdeli PVC elektrik borusu (NFPA 70 uyumlu).

3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:

• 3A. Intumesan Yangın Durdurucu Manşon (Firestop Device – Intumescent Sleeve):

  • Ürün Adı: Metacaulk Intumescent Sleeve (MC Yangın Durdurucu Manşon).

  • Uygulama Esasları: İçi intumesan malzeme kaplı galvanizli çelik kılıftan oluşan manşon düzenekleri; tam boy (787 mm x 254 mm) veya sahada iki eşit parçaya kesilmiş olarak (787 mm x 127 mm) borunun dış çevresine sarılarak tesisat deliği boşluğunun içinden geçirilir. Manşon, boru çevresinde en fazla 51 mm (2 in.) aks aralığıyla yerleştirilen hortum kelepçeleri veya bağ telleri ile sabitlenir. Manşonun alt ucu, alçıpan tavanın alt yüzeyinden aşağıya doğru tam 51 mm (2 in.) dışarı taşacak şekilde uzatılmalıdır.

  • Taşıyıcı Askı Bağlantısı: Manşon, en az 19 mm (3/4 in.) genişliğinde galvanizli çelik askı şeritleri (strap hangers) ile desteklenmelidir. Şeritler manşonu tam daire şeklinde çevreleyip geri dönerek alçıpan tavan taşıyıcı profillerine (çelik kirişler veya tavan profilleri) mekanik sabitleyicilerle monte edilir.

• 3B. Yangın Durdurucu Mastik (Fill, Void or Cavity Material – Caulk):

  • Ürün Adı: Metacaulk 1000 veya Metacaulk MC 150+.

  • Üst Döşeme Uygulaması: Tesisat deliği boşluğu içerisine, beton zeminin üst yüzeyinden itibaren en az 19 mm (3/4 in.) derinlikte kesintisiz mastik basılmalı ve beton yüzeyiyle hem yüz (flush) olarak düzeltilmelidir.

Çelik Konstrüksiyonlu Tavandan Geçen PVC Boru Intumesan Yangın Durdurucu Manşon Detayı Uygulanmazsa Ne Olur?

• Dikey Yangın ve Duman İlerlemesi: Asamblaj genelinde hedeflenen F60 dakika pasif yangın dayanım süresi elde edilemez. Yangın esnasında çelik karkas tavan boşluklarında biriken yüksek sıcaklık ve 200 mm (8 in.) gibi büyük çaplı PVC, CPVC boruların hızla erimesi döşemede açık bir dikey baca etkisi oluşturur. Alt tavan sınırında tavan profillerine askı şeritleriyle bağlanan ve tavan altına 51 mm uzatılan intumesan manşon (3A) veya üst yüzeydeki 19 mm derinlikteki Metacaulk 1000 yangın durdurucu mastik dolgusu (3B) eksik ya da hatalı yapılırsa, boruların erimesiyle açığa çıkan devasa boşluk mühürlenemez. Alevler ve yoğun zehirli duman dalgası katlar arasında saniyeler içinde yayılır.

• Yönetmelik ve Mevzuat İhlali: Çelik konstrüksiyonlu döşeme-tavan asamblajlarından geçen büyük çaplı yanıcı polimer tesisat ve konduit hatlarında test edilmiş tescilli pasif yangın durdurucu detayların uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı duruma düşürerek yapı denetim süreçlerinde majör teknik uygunsuzluk oluşturur.
