Kat Döşemesinden Geçen PVC Boru Yangın Durdurucu Kelepçe Detayı C-AJ-2019
C-AJ-2019 detay kodu, beton kat döşemelerinden veya duvarlardan geçen PVC borular için tasarlanmış, 3 saate kadar tam yangın ve ısı dayanımı sunan profesyonel bir “Kat Döşemesinden Geçen PVC Boru Yangın Durdurucu Kelepçe” çözümüdür.
Türkiye Yangın Yönetmeliği ve uluslararası sertifika standartlarına tam uyumlu olan bu sistemin teknik analizi aşağıdadır:
Kat Döşemesinden Geçen PVC Boru Yangın Durdurucu Detayı C-AJ-2019 Neden Uygulanmalıdır?
-
Maksimum Yangın Dayanımı (3 Saat): Bu sistem; alev geçişi , ısı yalıtımı ve hortum akışı testi dahil olmak üzere tüm kategorilerde 180 dakika tam performans sağlar.
-
İntümesan Koruma Teknolojisi: Plastik borular yangın anında hızla erir. Detayda kullanılan Metacaulk Wrap Strip, ısı etkisiyle genleşerek eriyen borunun bıraktığı boşluğu tamamen doldurur ve katlar arası dikey yangın yayılımını fiziksel olarak mühürler.
-
Geniş Boru Çapı Uyumluluğu: 152 mm (6 inç) çapa kadar olan Schedule 40 (hücresel veya katı çekirdekli) PVC boruların atık su ve havalandırma (DWV) sistemlerinde güvenle kullanılabilir.
-
Mekanik Çelik Kelepçe Desteği: 28 gauge galvaniz çelikten imal edilen Steel Collar, intümesan şeridi yerinde tutarak genleşme anında baskının boru boşluğuna doğru yönlenmesini sağlar.
Kat Döşemesinden Geçen PVC Boru Yangın Durdurucu Detayı C-AJ-2019 Uygulanmazsa Ne Olur?
-
Baca Etkisi (Dikey Yayılım): Yalıtılmamış plastik borular eridiğinde katlar arasında açık bir delik kalır. Bu durum, alevlerin ve zehirli dumanın üst katlara saniyeler içinde ulaşmasına neden olur.
-
Yasal Denetim ve İskan Engeli: Türkiye Binaların Yangından Korunması Hakkında Yönetmelik uyarınca, tesisat geçişlerinin döşeme yangın dayanım süresi kadar mühürlenmesi zorunludur. CAN/ULC S115 ve ASTM E814 uyumlu bu detay uygulanmadığında iskan onayı alınamaz.
-
Tesisat İflası: Yangın durdurucu kelepçe olmayan geçişlerde, duman ve ısı komşu kompartımanlara hızla sızarak binanın geri kalanını yaşanmaz hale getirir.
Kat Döşemesinden Geçen PVC Boru Yangın Durdurucu Kelepçe,
Yangın güvenliği alanında kritik bir üründür. Bu detay, özellikle yanıcı PVC boruların kat döşemelerinden geçişlerinde yangına karşı koruma sağlamak amacıyla geliştirilmiştir. RectorSeal’in Metacaulk markası tarafından üretilen bu ürün, UL standartlarında test edilerek yüksek yangın dayanımı sunmaktadır. 100 mm ve 150 mm çapında PVC borular için uygun olan bu kelepçe, 3 saatlik F180 yangın dayanımı sağlayarak binalarda yangının yayılmasını engellemek için tasarlanmıştır.
Ürün, yangın durdurucu akustik mastik MC 1000 ve Yangın Durdurucu Sargı Bandaj ile birlikte kullanıldığında maksimum performans göstermektedir. Kat Döşemesinden Geçen PVC Boru Yangın Durdurucu Kelepçe, plastik boru geçişlerini yangına karşı koruyarak yangın güvenliği standartlarını karşılar ve bina güvenliğini artırır. Bu ürünün kullanımı, yangına karşı etkili bir bariyer oluşturur ve yangının yapı içinde yayılmasını önler. Metacaulk markasının sunduğu bu kelepçe detayı, detay_no belirtilmeden keyword Kat Döşemesinden Geçen PVC Boru Yangın Durdurucu Kelepçe olarak anılmakta ve relation product MC 1000 Yangın Durdurucu Akustik Mastik ile Metacaulk Yangın Durdurucu Sargı Bandaj ürünleri ile uyumlu olarak kullanılmaktadır. Kat Döşemesinden Geçen PVC Boru Yangın Durdurucu Kelepçe, yangın koruma çözümlerinde yüksek kalite ve güvenilirlik arayan profesyoneller için ideal bir üründür.
Detay No: C-AJ-2019
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: Max. mm.
Detay Nevii: 100 - 150 mm PVC Boru geçişi
Geçilen Yapı Elemanı: Döşeme / Duvar
Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı <= 127 mm / Beton Blok veya Tuğla duvar
Onay Tarihi: 27/07/2009
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: PVC Boru 100 mm / PVC Boru 150 mm
Yangın Dayanımı: 180 Dakika
100 - 150 mm PVC Boru geçişi
Kat Geçişlerinde 3 Saatlik Sarsılmaz Koruma
Kat Döşemesinden Geçen PVC Boru Yangın Durdurucu Kelepçe: C-AJ-2019 ile En Üst Düzey Güvenlik
Binaların atık su hatları olan PVC borular, yangın anında en büyük güvenlik risklerinden birini oluşturur. RectorSeal'ın profesyonel C-AJ-2019 çözümüyle, plastik boru geçişlerinizi binanızın en güçlü savunma noktalarına dönüştürüyoruz.
Neden C-AJ-2019 Detayını Seçmelisiniz? Bu detay, sadece bir kelepçe montajı değil, 3 saat boyunca (180 dakika) alev ve ısı geçişine izin vermeyen uluslararası sertifikalı bir mühendislik çözümüdür. Metacaulk Wrap Strip ve özel tasarım galvaniz çelik kelepçe kombinasyonu, yangın anında akıllı bir bariyer oluşturarak binanızı korur.
Avantajlarınız:
-
3 Saatlik F ve T Rating: Türkiye'deki en yüksek yangın dayanımı gereksinimlerini karşılayan rakipsiz performans.
-
Geniş Uygulama Alanı: 6 inç çapa kadar büyük borularda dahi onaylı ve güvenli çözüm.
-
Kolay ve Güvenilir Montaj: Çelik dübellerle döşeme altına sabitlenen, şantiye hatalarını minimize eden dayanıklı yapı.
Nerede Kullanılır: Bu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik doğrultusunda, betonarme döşeme veya duvarlarda, PVC boru gibi yanıcı tesisatların geçiş yaptığı noktalarda yangın dayanımı sağlamak için kullanılır. Sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiştir. Uygulanmazsa, yangın, tesisat deliği boşluğundan kontrolsüz yayılım göstererek hızlı yangın yalımına ve ciddi can kaybına neden olabilir.

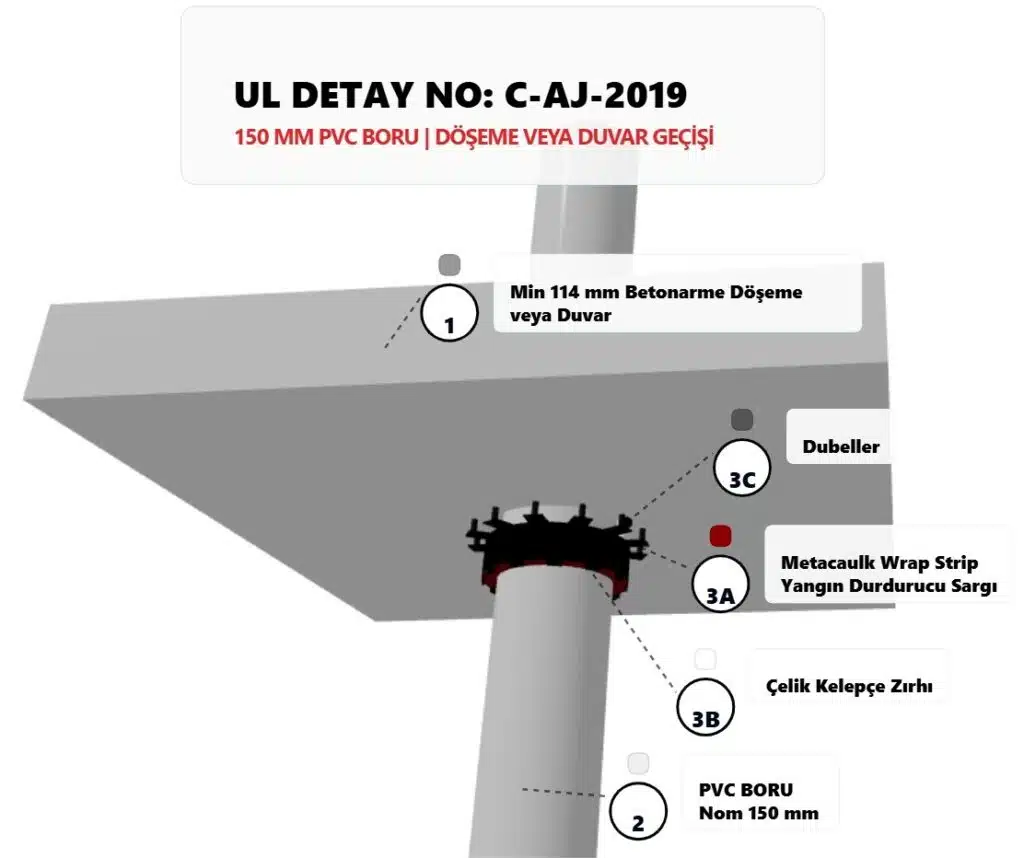

1) Döşeme veya Duvar
En az 114 mm kalınlığında hafif veya normal ağırlıklı (100-150 pcf ≈ 1600-2400 kg/m³) beton. Duvar, Beton Bloklar kullanılarak da inşa edilebilir. Döşeme, en az 150 mm kalınlığında boşluklu prekast beton elemanlardan oluşabilir. Maksimum Tesisat Deliği çapı 178 mm (7 inç).
2) Geçiş Yapan Tesisat Elemanı
Yangın durdurucu sistem içinde eksantrik veya konsantrik yerleştirilecek bir adet yanıcı boru. Boru, duvar elemanının her iki tarafında da rijit şekilde desteklenecektir. Aşağıdaki yanıcı boru tipleri ve boyutları kullanılabilir:
2A) PVC Boru
Maksimum 152 mm (6 inç) çap (veya daha küçük) Schedule 40 hücresel veya katı çekirdekli PVC boru. Bu borular, kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisat sistemlerinde kullanılır.
3) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki malzemelerden oluşmalıdır:
3A) MC Yangın Durdurucu Sargı
Borunun dış çevresine en az 6 mm kalınlığında, 51 mm genişliğinde intumesan (şişme özellikli) MC Yangın Durdurucu Sargı sarılır; uçları bitişik konumda ve maskeleme bandı ile sabitlenir. Üst üste gelen katmanlarda uçlar birbirinden kaydırılmış şekilde yerleştirilir. Sargı, döşeme alt yüzeyine veya duvar yüzeylerine sıkıca temas ettirilir. Boru çapı, tesisat deliği boşluğu ve sargı katman sayıları aşağıdaki gibidir:
153 mm veya daha küçük borular için 0-8 mm boşlukta 3 kat,
102 mm veya daha küçük borularda 0-13 mm boşlukta 2 kat uygulanır. Üretici: RECTORSEAL — Metacaulk Wrap Strip.
3B) Çelik Kelepçe
Önceden kesilmiş galvanizli çelikten (min 0,41 mm kalınlık) imal edilir. Kelepçe nominal 51 mm derinlikte olup, 25 mm genişlik ve 31 mm uzunlukta ankraj kanatçıkları 100 mm (4 inç) aralıklarla döşeme altına veya duvar yüzeylerine sabitlenir. Ayrıca ankraj kanatçıklarının karşısına 13 mm genişlik, 19 mm uzunlukta tutucu kanatçıklar yerleştirilmiştir.
Kelepçe, MC Yangın Durdurucu Sargı üzerine sarılır, uçları en az 25 mm üst üste biner. 152 mm (6 inç) çaplı borularda çelik kelepçe iki tur sarılır veya bir tur kelepçe ile orta kısma 13 mm genişlikte, 0,70 mm kalınlıkta paslanmaz çelik hortum kelepçesi uygulanır. Tutucu kanatçıklar 90° boru yönüne katlanarak tesisat deliği boşluğunu muhafaza eder ve sargıyı tutar. Kelepçe, her ankraj kanadında en az 6 mm çap, 30 mm uzunlukta çelik genişleme dübelleri veya çelik beton dübeller ve 6 mm çap, 16 mm uzunluklu pullarla döşeme veya duvara sabitlenir.
3C) Yangın Durdurucu Malzeme
(Resim gösterilmemiştir) Boşluklu döşeme kullanıldığında, tesisat deliği boşluğuna minimum 6 mm kalınlıkta yangın durdurucu mastik uygulanmalı ve döşemenin üst yüzeyi ile aynı seviyede olmalıdır. Üretici: RECTORSEAL — Metacaulk 1000.
Kat Döşemesinden Geçen PVC Boru Yangın Durdurucu Kelepçe Detayı C-AJ-2019
Kat Döşemesinden Geçen PVC Boru Yangın Durdurucu Kelepçe detayında,
Özellikle yangın dayanımı yüksek binalarda boru geçişlerinin güvence altına alınması amacıyla geliştirilmiş teknikler anlatılmaktadır. Bu detay, PVC boru çapları 100 mm ve 150 mm olan yanıcı tesisat boruları için tasarlanmış olup, RectorSeal tarafından üretilen Metacaulk markası ile sağlanmaktadır.
UL (Underwriters Laboratories) tarafından test edilen ürünler, yangın dayanımı açısından dakikalarca dayanıklı olacak şekilde onaylanmıştır. Kat Döşemesinden Geçen PVC Boru Yangın Durdurucu Kelepçe uygulaması, özellikle pasif yangın koruma sistemlerinde kritik öneme sahiptir.
MC 1000 Yangın Durdurucu Akustik Mastik ve Metacaulk Yangın Durdurucu Sargı Bandaj ürünleri ile desteklenen bu detay, yangına karşı zırh görevi görerek plastik boruların güvenli geçişini sağlar. Bu uygulama sayesinde, yüksek yangın dayanımı elde edilmekte ve binalarda yangından kaynaklanan hasarlar minimize edilmektedir. Bu detay, kat döşemelerinde oluşabilecek yangın ihtimallerine karşı koruma sağlamak için ideal çözümler sunar.
Kat Döşemesinden Geçen PVC Boru Yangın Durdurucu Kelepçe ile yangın güvenliğinin artırılması, yapıların pasif yangın koruma standartlarına uygunluğunun sağlanması açısından büyük önem taşımaktadır. Bu ürün ve detaylar, MC 1000 Yangın Durdurucu Akustik Mastik ve Metacaulk Yangın Durdurucu Sargı Bandaj ile birlikte kullanılarak maksimum performans elde edilir. Böylece yangın anında boru geçiş noktalarında yangının yayılmasını önleyen sistemler kurulmaktadır. Kat Döşemesinden geçerken kullanılan bu yangın durdurucu kelepçe, yapı güvenliği için profesyonel ve yüksek kaliteyi yansıtan çözümler sunar.
