PVC Yanıcı Boru Yangın Durdurucu Conta Detayı C-AJ-2947
PVC Yanıcı Boru Yangın Durdurucu Conta Detayı C-AJ-2947
İnşaat sektöründe pasif yangın durdurucu sistemlerin doğruluğu, can ve mal güvenliği açısından kritik bir parametredir. Denge Yapı uzmanlığıyla analiz edilen PVC Yanıcı Boru Yangın Durdurucu Conta Detayı C-AJ-2947, özellikle yanıcı tesisat geçişlerinde UL 1479 ve ASTM E814 standartlarına uygun, yüksek performanslı bir çözüm sunar.
PVC Yanıcı Boru Yangın Durdurucu Sistemin Tanımı ve Kapsamı
C-AJ-2947 sistem kodu, beton döşeme veya duvarlardan geçen yanıcı plastik boruların (PVC, CPVC) ve elektrik kanallarının yangın yalıtımı için tasarlanmıştır. Bu sistem; nominal 256 mm (8 inç) çapa kadar olan Schedule 40 veya SDR serisi borularda F120 (120 dakika) alev ve T120 (120 dakika) ısı dayanımı sağlar.
Teknik Detaylar ve Uygulama Bileşenleri
- Yapı Tipi: En az 114 mm (4.5 inç) kalınlığındaki donatılı betonarme duvar/döşeme veya 152 mm (6 inç) kalınlığındaki boşluklu ön üretimli beton elemanlar üzerinde uygulanır.
- Tesisat Tipleri:PVC/uPVC: Schedule 40 veya SDR 41 (Maks. 256 mm / 8 inç). CPVC: Schedule 40 veya SDR 13.5 (Maks. 256 mm / 8 inç). – Sert Kanal: PVC elektrik kanalları.
- Rectorseal Metacaulk Bileşenleri: – Metacaulk Joint Strip (Sargı): 2 mm kalınlığında ve 76 mm (3 inç) genişliğindeki intumesan şerit, borunun dış çevresine sıkıca sarılır. Yangın anında genleşerek eriyen plastik borunun yerini doldurur ve duman geçişini engeller. – Metacaulk Mastik (1000, 150+, 1200 veya 350i): Boşluk içine en az 6 mm (1/4 inç) derinliğinde uygulanarak sızdırmazlık sağlanır. W (Su sızdırmazlık) derecesi için Metacaulk 1000 veya 1200 tercih edilmelidir.
PVC Yanıcı Boru Yangın Durdurucu Uygulanmazsa Ne Olur?
PVC Yanıcı Boru Yangın Durdurucu Conta Detayı C-AJ-2947 standartlarına uyulmaması durumunda;
- Hızlı Yangın Yayılımı: Yanıcı borular yangın anında erir ve şaft boşluklarından alevlerin diğer katlara/zonlara saniyeler içinde geçmesine neden olur.
- Zehirli Gaz Sızıntısı: Plastik boruların yanması sonucu oluşan klor gazı gibi toksik dumanlar, sızdırmazlık sağlanmadığı takdirde kaçış yollarını bloke eder.
- Hukuki Riskler: Türkiye Binaların Yangından Korunması Hakkında Yönetmelik hükümlerine aykırılık teşkil eder, yapı denetim ve sigorta süreçlerinde ağır kusur sayılır.
PVC Yanıcı Boru Yangın Durdurucu Conta Detayı C-AJ-2947,
Betonarme duvar ve döşemelerde yangına karşı etkili koruma sağlar. Onaylı RectorSeal Metacaulk ürünleriyle test edilmiş bu detay, PVC, CPVC ve elektrik konduit boruları için uygundur. Sistem, en az 114 mm kalınlığında betonarme ya da beton blok duvarlarda ve 152 mm kalınlığında döşemelerde maksimum 254 mm çapındaki tesisat deliklerinde uygulanabilir. Metal kılıf boru kullanımı, boşluklu beton bloklar ve ön üretimli beton elemanlarda zorunludur. Geçen borular PVC (Schedule 40 veya SDR 41), CPVC (Schedule 40 veya SDR 13,5) ve sert yanıcı PVC kanaldır.
Yangın durdurucu sistem intumesan derz contası ve uygun mastiklerden oluşur. Derz contası borunun dış çevresine sarılarak sabitlenir ve mastik döşeme üst yüzeyi ile hizalanır. Bu sayede 120 dakika yangın dayanımı sağlanır. Keyword PVC Yanıcı Boru Yangın Durdurucu Conta, içerisinde Metacaulk 350i İntumesan Yangın Durdurucu Mastik, MC 1000 Akustik Mastik, MC 150+ Mastik, MC 1200 Sprey Mastik ve Metacaulk Yangın Durdurucu Derz Contası bulunmaktadır. Sistem, UL 1479 tarafından onaylıdır ve uygulamada tam sızdırmazlık sağlar.
Detay No: C-AJ-2947
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 6 mm.
Detay Nevii: PVC / cPVC / Elektrik Konduiti 8 inç boru
Geçilen Yapı Elemanı: Döşeme / Duvar
Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı <= 127 mm / Beton Blok veya Tuğla duvar
Onay Tarihi: 23/09/2025
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: CPVC Boru 200 mm / PVC Boru 200 mm / Rijit PVC Konduit 200 mm
Yangın Dayanımı: 120 Dakika
PVC / cPVC / Elektrik Konduiti 8 inç boru
Projelerinizde F120 Güvencesi: PVC Yanıcı Boru Yangın Durdurucu Conta Detayı C-AJ-2947
Modern binaların damarları olan tesisat geçişlerinde güvenliği riske atmayın! Denge Yapı olarak sunduğumuz PVC Yanıcı Boru Yangın Durdurucu Conta Detayı C-AJ-2947, PVC ve CPVC boru geçişlerinizde 120 dakikaya kadar tam koruma sağlayan, uluslararası sertifikalı bir zırhtır.
Neden PVC Yanıcı Boru Yangın Durdurucu Conta Detayı C-AJ-2947 Sistemini Tercih Etmelisiniz?
Bu sistem, sadece bir dolgu malzemesi değil, mühendislik harikası bir yangın bariyeridir. Rectorseal’in yüksek kaliteli Metacaulk Joint Strip teknolojisi sayesinde, yangın anında borular erirken bu özel şerit genleşerek boşluğu tamamen tıkar. Üzerine uygulanan Metacaulk Mastik bileşenleri ise gaz ve duman sızdırmazlığını zirveye taşır.
PVC Yanıcı Boru Yangın Durdurucu Conta Öne Çıkan Avantajlar:
- Geniş Çap Aralığı: 254 mm (10 inç) tesisat deliklerine kadar esnek uygulama imkanı.
- Uluslararası Sertifikasyon: UL 1479 ve CAN/ULC S115 standartlarıyla global güvenlik onayı.
- Hızlı ve Kolay Uygulama: İşçilik hatalarını minimize eden, net tanımlanmış conta detayı.
- Denge Yapı Uzmanlığı: Teknik destek, doğru ürün seçimi ve uygulama rehberliği.
Yangın yönetmeliklerine %100 uyum sağlamak ve binanızı bir yangın durumunda ayakta tutmak için PVC Yanıcı Boru Yangın Durdurucu Conta Detayı C-AJ-2947 detayını projelerinize dahil edin. Güvenlik, şansa bırakılamayacak kadar değerlidir. Teknik detaylar ve sarfiyat hesaplamaları için Denge Yapı ekibiyle hemen iletişime geçin.

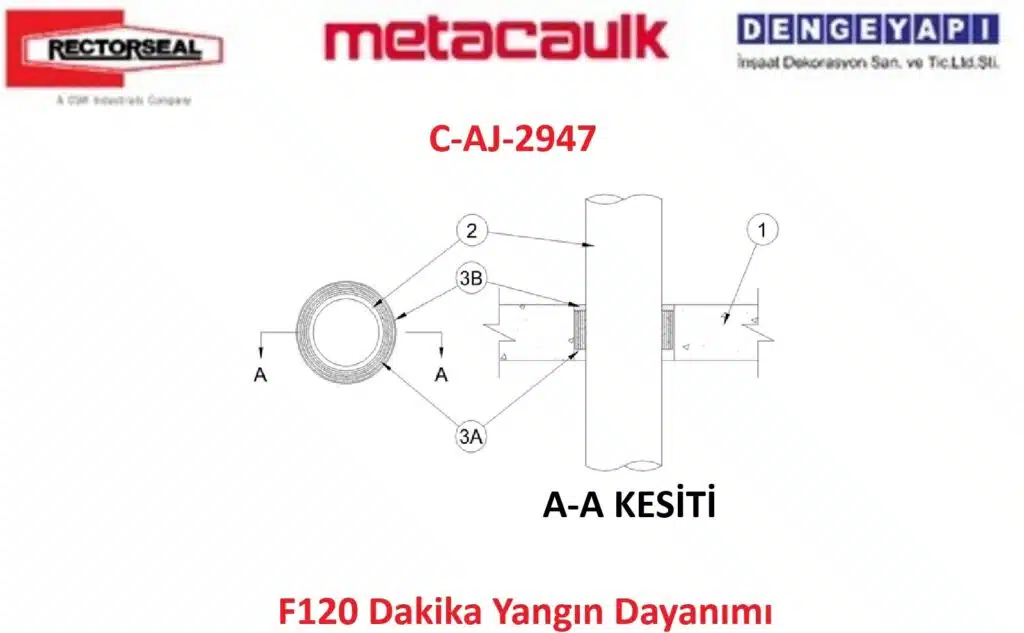

1) Döşeme veya Duvar
En az 114 mm kalınlığında donatılı hafif veya normal dolgulu (1600-2400 kg/m³ yoğunlukta) betonarme duvar veya döşeme. Duvar aynı zamanda üreticisinin test edilmiş detayındaki tariflenen şekilde beton bloklardan yapılabilir. Döşeme ayrıca en az 152 mm kalınlığında boşluklu ön üretimli beton elemanlardan oluşabilir. Maksimum 254 mm çapındaki tesisat deliği ile uygulanır.
1B) Metal Kılıf Boru
Boşluklu beton bloklar veya boşluklu ön üretimli beton elemanlarda kullanım için zorunlu, dolu beton blok veya beton duvarlarda isteğe bağlıdır. Nominal 254 mm çap veya daha küçük boyutta, en az 0,41 mm kalınlığında galvanizli çelik saçtan yapılmış silindirik kılıf borudur. Kılıf boru, uzunlamasına ek yerinde en az 25 mm bindirmeye sahiptir ve basma uyumu ile yerinde sabitlenir. Boru ucu duvar ve döşeme yüzeyleriyle hizalanacak şekilde monte edilir.
2) Geçiş Yapan Tesisat Elemanı
Yangın durdurucu sistem içine tek yanıcı boru veya kanal, sistemin ortasında veya eksantrik yerleştirilerek uygulanabilir. Sistem içi tesisat deliği boşluğu, geçiş yapan tesisatların maksimum çapına ve tipine bağlıdır. Borular, döşeme veya duvarın her iki tarafında sağlam bir şekilde desteklenmelidir. Kullanılabilen yanıcı boru ve kanallar şunlardır:
2A) PVC Boru
256 mm (8 inç) çap nominal Schedule 40 veya SDR 41, katı veya hücresel yapıda, kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisat sistemlerinde kullanılan PVC veya uPVC boru.
2B) Klorlanmış Polivinil Klorür (CPVC) Boru
256 mm (8 inç) çap nominal Schedule 40 veya SDR 13,5 CPVC boru, kapalı (proses veya besleme) tesisat sistemlerinde kullanılır.
256 mm (8 inç) çap nominal Schedule 40 veya SDR 41, katı veya hücresel yapıda, kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisat sistemlerinde kullanılan PVC veya uPVC boru.
2C) Sert Yanıcı Kanal
256 mm (8 inç) çap nominal Schedule 40 PVC kanal
3) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki bileşenlerden oluşur:
3A) Yangın Durdurucu Malzeme
Tesisat deliği boşluğu içine sıkıca sarılan, 2 mm kalınlığında ve 76 mm genişliğinde intumesan yangın durdurucu derz contası kullanılır. Bu şerit borunun dış çevresine sarılır ve bant ile sabitlenir. Joint şerit alt kenarı, döşeme alt yüzeyinden 19 mm, duvarın her iki yüzeyinden 38 mm içeride kalacak şekilde uygulanır. RECTORSEAL - MC Yangın Durdurucu Derz Contası
3B) Yangın Durdurucu Malzeme - Mastik
Boşluk içerisine en az 6 mm kalınlığında yangın durdurucu mastik uygulanarak, döşemenin üst yüzeyi veya duvarın her iki yüzeyi ile hizalanır. Sadece Metacaulk 1000 ve Metacaulk 1200 ürünlerinin kullanılması durumunda W derecelendirmesi geçerlidir. RECTORSEAL - Metacaulk 1000, Metacaulk 150+, Metacaulk 1200, Metacaulk 350i
PVC Yanıcı Boru Yangın Durdurucu Conta Detayı C-AJ-2947
PVC Yanıcı Boru Yangın Durdurucu Conta Detayı C-AJ-2947 Nerede Kullanılır:
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik hükümleri ve ASTM E814 ile UL 1479 standartlarına uygun olarak, maksimum 254 mm çaplı tesisat delikleri bulunan F120 yangın dayanımlı beton duvar veya döşemelerde kullanılır. Bu detay, PVC, CPVC boruları ve yanıcı kanalları güvenli şekilde geçirmeyi sağlar ve yangın durumunda yangın yalımının yayılmasını önler. Detayın uygulanmaması halinde yangının hızla yayılması, yapısal hasar ve can kaybına sebep olabilir, bu yüzden kullanımı hayati önem taşır.
PVC Yanıcı Boru Yangın Durdurucu Conta Detayı C-AJ-2947,
RectorSeal üretimi ve Metacaulk markası ile yüksek performanslı bir yangın durdurucu sistemdir. Ürün, PVC, CPVC ve elektrik konduit borularının geçtiği betonarme veya beton blok duvar ve döşemelerde maksimum 254 mm çapındaki borular için uygundur. Bu sistem, en az 114 mm kalınlıktaki betonarme duvarlarda ve en az 152 mm kalınlıktaki döşemelerde uygulanabilir.
Metal kılıf boru kullanımı beton bloklarda zorunlu olup, galvanizli çelikten yapılmış silindirik kılıf boru ile borular duvar ve döşeme arasından geçerken sıkıca korunur. Yangın durdurucu malzeme olarak, boru dış yüzeyine sarılan 2 mm kalınlığında ve 76 mm genişliğindeki intumesan yangın durdurucu derz contası; bu detayda sızdırmazlığı sağlayan ana elemandır. Ayrıca, boşluk içerisine en az 6 mm kalınlığında yangın durdurucu mastik uygulanarak döşeme ve duvarla tam uyum sağlanır.
Kullanılan mastikler Metacaulk 350i İntumesan Yangın Durdurucu Mastik, MC 1000 Yangın Durdurucu Akustik Mastik, MC 150+ Yangın Durdurucu Mastik ve MC 1200 Yangın Durdurucu Sprey Mastik gibi UL onaylı ürünlerdir. PVC Yanıcı Boru Yangın Durdurucu Conta Detayı, 120 dakika yangın dayanımı ile yangın güvenliğinde kritik bir rol oynar. Yanıcı Boru Yangın Durdurucu Conta, Metacaulk serisi yangın durdurucu mastik ve contalarla tam uyumlu olup, yangın geçişlerinde yüksek performans sunar. Bu ürün, betonarme yapılarda yangın yönetmeliklerine uygunluğu ile projelerde tercih edilen güvenilir bir çözümdür.
