W-L-1454

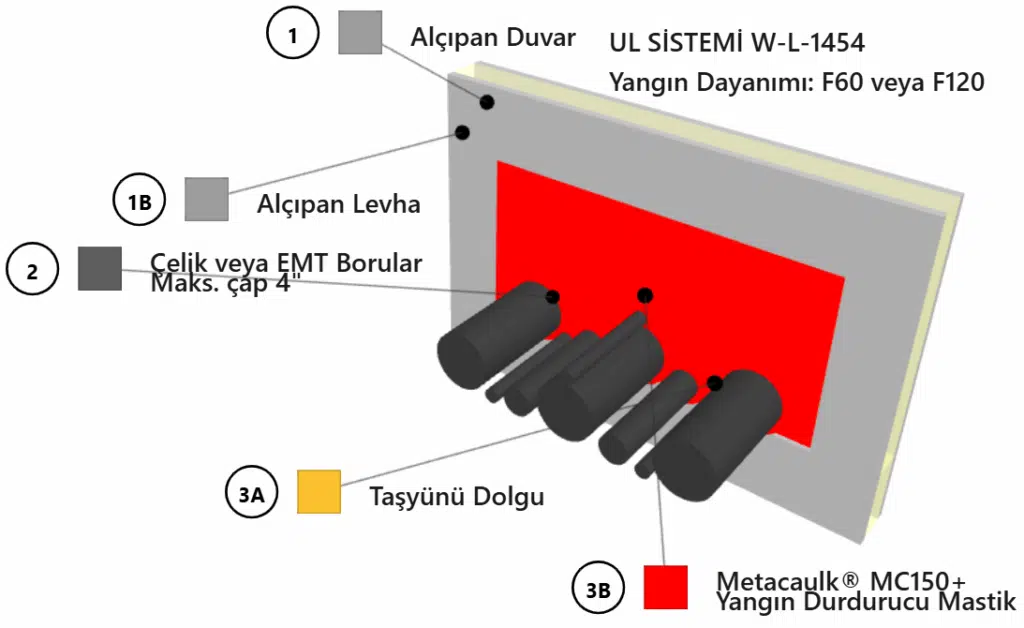

Şaft Geçen Boru Gurubu Yangın Durdurucu Detayı W-L-1454
Çelik / Konduit Boru
Detay Bilgileri
Sistem Hakkında
Şaft Geçen Boru Gurubu Yangın Durdurucu Detay No: W-L-1454, yangın güvenliği alanında kritik bir uygulamadır. Bu sistemde kullanılan alçıpan duvar, F60 veya F120 yangın dayanımı sağlayacak şekilde özel olarak yapılandırılmıştır. Duvar, en az 90 mm genişliğinde çelik kanal dikmelerle desteklenir ve maksimum 600 mm aralıklarla yerleştirilir. Alçıpan plakalar minimum 16 mm kalınlığında olmalı ve üreticinin test detayına uygun olarak monte edilmelidir. Tesisat deliği, maksimum 1394 cm2 alan ve maksimum 914 mm boyutunda olacak şekilde tasarlanmıştır. İçerisinde çelik borular (4 inç, 102 mm çap) ve elektrik metal boruları (EMT, 2 inç, 50 mm çap) bulunabilir. Borular arasında 6 mm ila 75 mm mesafe bulunmalıdır ve borular her iki taraf duvarda ciddi şekilde desteklenmelidir. Yangın durdurucu malzeme olarak minimum 16 mm kalınlıkta RECTORSEAL MC 150+ mastik kullanılır. Bu mastik boru ile alçıpan arasında kalan boşlukları tamamen doldurarak yangının yayılmasını önler. Opsiyonel olarak, F120 yangın dayanımlı duvarlarda boşluk içerisine 16 mm derinlikte köpük arka dolgu uygulanabilir. Onay tarihi 21/05/2009 olan bu sistem, RectorSeal markası tarafından üretilmiş ve UL laboratuvarları tarafından test edilmiştir. Detay No W-L-1454, şaft geçen boru gurubunun güvenli yangın durdurucu uygulaması için temel bir referans sağlar. MC 150+ mastik detaylarında en etkili koruma sağlanmaktadır.
Kullanılan Ürün ve Uygulama
Nerede Kullanılır:
Bu sistem, Türkiye’nin Binaların Yangından Korunması Hakkında Yönetmelik ve ASTM E814 ile UL 1479 standartlarına uygun olarak F60 ve F120 yangın dayanımlı konstrüksiyonlu alçıpan duvarlarda kullanılmak üzere tasarlanmıştır. Sistem, çelik borular ve elektrik metal boruları geçiren tesisat deliklerinde yangın izolasyonu sağlar. Uygulanmadığı takdirde yangın yalımı kaçakları oluşur, yangının kontrolsüz yayılımına ve sonuçta yapısal hasar ile can kaybına yol açabilir.
Detay İçeriği Ürünler & Alternatifleri

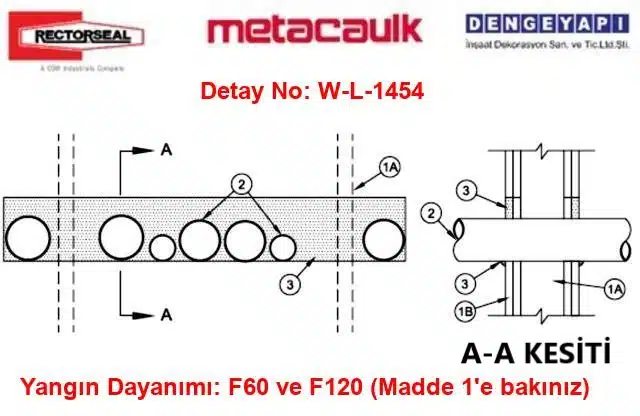

Şaft Geçen Boru Gurubu Yangın Durdurucu — Teknik Bileşenler
1) Alçıpan Duvar
F60 veya F120 yangın dayanımlı konstrüksiyonlu alçıpan duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalı ve aşağıdaki konstrüksiyon özelliklerini içermelidir (A. ve B. maddelerine bakınız). Yangın durdurucu sistemin yangın dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
1A) Dikmeler
Duvar konstrüksiyonu, en az 90 mm genişliğinde çelik kanal dikmelerden oluşmalı ve dikmeler maksimum 600 mm aralıklarla yerleştirilmelidir.
1B) Alçıpan Plaka
Minimum 16 mm kalınlığında alçıpan kullanılmalıdır. Alçıpan tipi, kalınlığı, kat sayısı ve yönelimi üreticisinin test edilmiş detayındaki tariflendirmeye uygun olmalıdır. Tesisat deliği maksimum 1394 cm2 alan ve maksimum 914 mm boyutta olmalıdır.
2) Geçiş Yapan Tesisat Elemanı
Bir katman halinde yerleştirilmiş çoklu boru veya elektrik metal boruları yangın durdurucu sistem içerisinde bulunabilir. Borular ile tesisat deliği kenarları arasında boşluk en az 0 mm (nokta temas) en fazla 75 mm olmalıdır. Borular arasındaki mesafe min 6 mm en fazla 75 mm arası olmalıdır. Borular ve elektrik metal boruları duvarın her iki tarafında sağlam şekilde desteklenmelidir. Kullanılabilecek metal boru ve boru türleri şunlardır:
2A) Çelik Boru
Nominal çapı 100 mm (4 inç) veya daha küçük, Schedule 5 veya daha ağır çelik boru.
2B) Elektrik Metal Borusu (EMT)
Nominal çapı 50 mm (2 inç) veya daha küçük, rijit çelik elektrik metal borusu veya çelik elektrik metali boru.
3) Yangın Durdurucu Malzeme - Mastik
Minimum 16 mm kalınlıkta yangın durdurucu mastik, borular ile alçıpan arasında kalan boşluk içerisine tamamen dolacak şekilde uygulanmalıdır. Boru/duvar temas noktalarında, mastik en az 6 mm çapında (çember şeklinde) sürülmelidir. Kullanılan mastik RECTORSEAL MC 150+ olmalıdır.
4) Arka Dolgu Malzemesi
Opsiyonel olarak, sadece F120 dayanımlı duvarlarda, boşluk içerisine en az 16 mm derinlikte köpük arka dolgu uygulanabilir ve her iki duvar yüzeyinden içe çekilmelidir.
Detay Açıklaması
Şaft Geçen Boru Gurubu Yangın Durdurucu, yangın dayanımı yüksek, kaliteli ve güvenilir bir çözümdür. Detay No W-L-1454 kapsamında RectorSeal tarafından üretilen bu sistem, özellikle yangın dayanımı gerektiren yapılarda çelik boru ve elektrik metal borusu geçişlerinde güvenli bir bariyer oluşturmaktadır. Sistem, en az 90 mm genişliğinde çelik kanal dikmeler ve minimum 16 mm kalınlığında alçıpan plakalarla kurulmuş F60 veya F120 yangın dayanımlı duvarlarda uygulanmaktadır. Maksimum 1394 cm2 alan ve 914 mm boyutundaki tesisat deliklerinden 4 inç çapında çelik boru ve 2 inç çapında elektrik metal borusu (EMT) geçişi mümkündür. Yangın durdurucu olarak kullanılan RECTORSEAL MC 150+ mastik, minimum 16 mm kalınlıkta boşluk doldurma işlevi görerek yangının yayılmasını engellemektedir. Ayrıca, F120 dayanımlı duvarlarda opsiyonel köpük arka dolgu uygulamasıyla yangın dayanımı artırılabilmektedir. UL test laboratuvarlarından onaylı bu sistem, yangın güvenliğinde üst düzey koruma sağlar. Tanımlanan bu ürün, MC 150+ yangın durdurucu mastik ile kombine edilerek güçlendirilmiş yapıların vazgeçilmez bir parçasıdır. Yangın riskini minimize etmek isteyen yapı sahipleri için ideal bir üründür.
Sık Sorulan Sorular
Şaft Geçen Boru Gurubu Yangın Durdurucu (Detay No: W-L-1454) yangın dayanımı nedir?
Şaft Geçen Boru Gurubu Yangın Durdurucu Detay No: W-L-1454, F60 veya F120 yangın dayanımlı alçıpan duvarlarda kullanılır ve minimum 120 dakika yangın dayanımı sağlar. Bu sistem, çelik boru ve elektrik metal borusu geçişlerinin güvenliğini sağlar.
Şaft Geçen Boru Gurubu Yangın Durdurucu'nun (Detay No: W-L-1454) geçen tesisat çapları nelerdir?
Bu yangın durdurucu sistemde, metal borular en fazla 102 mm çapında çelik boru ve 51 mm çapında elektrik metal borusu (EMT) olmalıdır. Tesisat deliği maksimum 1394 cm2 alan ve maksimum 914 mm boyutunda olmalıdır. Ayrıca borular arası mesafe 6 ila 75 mm aralığında olmalı ve duvar konstrüksiyonu uygun şekilde en az 92 mm genişliğinde çelik kanal dikmelerle desteklenmelidir.
Çoklu boru geçişlerinde Yangın durdurucu malzeme olarak hangi ürün tercih edilmelidir?
Şaft Geçen Boru Gurubu Yangın Durdurucu Detay No: W-L-1454 sisteminde yangın durdurucu malzeme olarak minimum 16 mm kalınlıkta RECTORSEAL MC 150+ yangın durdurucu mastik tercih edilmelidir. Bu mastik borular ile alçıpan arası boşlukları tamamen doldurarak yangının yayılmasını engeller.
W-L-1454 kodu ne anlama geliyor?
W-L-1454, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Metal Boru, Konduit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
