Şaft Geçen Plastik Konduit Boru Yangın Durdurucu Detayı C-AJ-2511
C-AJ-2511 detay kodu, beton döşeme veya duvar geçişlerinden geçen küçük çaplı plastik borular ve tesisat tüpleri için tasarlanmış, F180 Dakikaya kadar yangın dayanımı sunan profesyonel bir “Plastik Konduit Boru Yangın Durdurucu” çözümüdür.
Türkiye Yangın Yönetmeliği ve uluslararası sertifika standartlarına tam uyumlu olan bu sistemin teknik analizi aşağıdadır:
Plastik Konduit Boru Yangın Durdurucu Neden Uygulanmalıdır?
-
Üst Düzey Yangın ve Isı Dayanımı (F180 Dayanımlı): Bu sistem, alev geçişini 180 dakika boyunca durdururken, ısının döşemenin diğer tarafına geçmesini de 150 dakika boyunca sınırlandırarak tam koruma sağlar.
-
Geniş Malzeme Uyumluluğu: Nom 51 mm (2 inç) çapa kadar olan PVC (katı veya hücresel çekirdek), CPVC (SDR17) borular ile elektrik tesisat boruları (Rigid Nonmetallic Conduit ve ENT) için test edilip onaylanmıştır.
-
Farklı Yapı Tiplerine Uygunluk: Standart dökme betonun yanı sıra, Fligran (Boşluklu) prekast beton üniteleri ve beton blok duvarlarda da güvenle uygulanabilir.
-
Esnek Montaj (Noktasal Temas): Borunun döşeme boşluğuna değdiği (0 mm) durumlardan, 45 mm (1-3/4 inç) genişliğindeki halka boşluklara kadar her türlü uygulama senaryosunu kapsar.
Plastik Konduit Boru Yangın Durdurucu Uygulanmazsa Ne Olur?
-
Dikey Yangın Yayılımı: Plastik konduit borular yangın anında hızla erir; eğer onaylı bir yangın durdurucu detay kullanılmazsa, oluşan boşluk alevlerin üst katlara saniyeler içinde sıçramasına neden olur.
-
Zehirli Gaz Sızıntısı: PVC boruların yanmasıyla açığa çıkan yoğun duman, mühürlenmemiş boşluklardan sızarak tahliye yollarını kapatır ve can güvenliğini tehlikeye atar.
-
Yasal Denetim Engeli: Türkiye Binaların Yangından Korunması Hakkında Yönetmelik uyarınca, tesisat geçişlerinin döşeme yangın dayanım süresi kadar mühürlenmesi zorunludur. ASTM E814 veya CAN/ULC S115 uyumlu bu detay uygulanmadığında binaya iskan verilmesi mümkün değildir.
Plastik Konduit Boru Yangın Durdurucu detayı C-AJ-2511,
Yangına karşı yüksek koruma sağlayan özel bir sistemdir. 180 dakika yangın dayanımı sunan bu detay, RectorSeal üretimi Metacaulk MC 150+ yangın durdurucu mastik ile desteklenmektedir. PVC, CPVC gibi yanıcı boruların ve sert elektriksel konduitlerin geçişinde kullanılan bu sistem, minimum 114 mm kalınlığındaki beton döşeme veya 127 mm kalınlığındaki beton duvarlarda uygulanmaktadır.
Maksimum 50 mm çapında boruların geçişi için test edilmiş ve UL laboratuvarlarından onay almıştır. Sistem, boru ve tesisat deliği arasında minimum 0 mm ile maksimum 44 mm arası boşlukları kapsayacak şekilde tasarlanmıştır. Dolgu malzemesi olarak 65 kg/m3 yoğunlukta taşyünü kullanılır ve bu dolgu, boşluk içine sıkıştırılarak yerleştirilir.
Üzerine minimum 13 mm kalınlığında MC 150+ mastik uygulanır. Bu kombinasyon, yangın ve duman sızıntısını önleyerek hem yapı güvenliğini hem de insan can güvenliğini artırır. Ayrıca sistem, hem döşeme hem de duvar geçişlerinde uygulanabilir. Plastik Konduit Boru Yangın Durdurucu yangına karşı sağlam ve güvenilir bir çözüm sunmaktadır. Ürün ve detay uygulaması, yangın yönetmeliklerine uygun olup, yangın güvenliği profesyonelleri tarafından tercih edilmektedir.
Detay No: C-AJ-2511
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 13 mm.
Detay Nevii: Plastik Konduit veya PVC / CPVC boru geçişi
Geçilen Yapı Elemanı: Döşeme / Duvar
Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı > 127 mm / Beton Blok veya Tuğla duvar
Onay Tarihi: 16/07/2014
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: CPVC Boru 50 mm / PCV Boru 50 mm / Koruge Konduit 50 mm / Sert Elektriksel Yanıcı Konduit 2 inç
Yangın Dayanımı: 180 Dakika
Plastik Konduit veya PVC / CPVC boru geçişi
Nerede Kullanılır:
Bu sistem Türkiye Binaların Yangından Korunması Hakkında Yönetmelik ve ASTM E814 ile UL 1479 standartlarına uygun olarak, yanıcı boruların F180 yangın dayanımlı beton döşeme veya duvar elemanları içinden geçişlerinde kullanılır. Uygulanmadığında, yangın yalımı boru boşluğu boyunca hızla yayılır, bina güvenliği tehlikeye girer ve can kaybı riski artar.
Tesisat Geçişlerinizde Ekonomik ve Sarsılmaz Güvenlik
Plastik Konduit Boru Yangın Durdurucu: C-AJ-2511 ile Tam Koruma
Modern yapıların enerji ve veri dağıtım hatları olan konduit borular, yangın güvenliği açısından binanın en kritik noktalarını oluşturur. RectorSeal'ın profesyonel C-AJ-2511 çözümüyle, bu geçişleri binanızın en güvenli noktalarına dönüştürüyoruz.
Neden C-AJ-2511 Çözümünü Tercih Etmelisiniz? Bu detay, sadece bir dolgu işlemi değil, uluslararası sertifikalı (ANSI/UL 1479 / CAN/ULC S115) bir mühendislik çözümüdür. Metacaulk MC 150+ sızdırmazlık teknolojisi ve yüksek yoğunluklu mineral yün kombinasyonu, en zorlu yangın koşullarında bile duman ve alev geçişini kesin olarak engeller.
Öne Çıkan Avantajlar:
-
F180 Dakikalık Kesintisiz Koruma: Döşemenin yangın dayanım süresini koruyan, yönetmeliklerle %100 uyumlu çözüm.
-
Fligran Döşeme Uyumu: Prekast boşluklu döşemeler için test edilmiş özel sızdırmazlık detayı.
-
Kolay Uygulama: Sıkıştırılmış mineral yün ve mastik uygulamasıyla sağlanan hızlı ve temiz montaj.
-
Hollow-core prekast döşeme konduit boru yangın yalıtımı.
-
Metacaulk MC 150+: Plastik konduitler için yangın durdurucu mastik.
-
ASTM E814 onaylı 2 inç elektrik tesisat borusu yangın izolasyonu.
-
Türkiye Yangın Yönetmeliği uyumlu döşeme sızdırmazlık çözümleri.

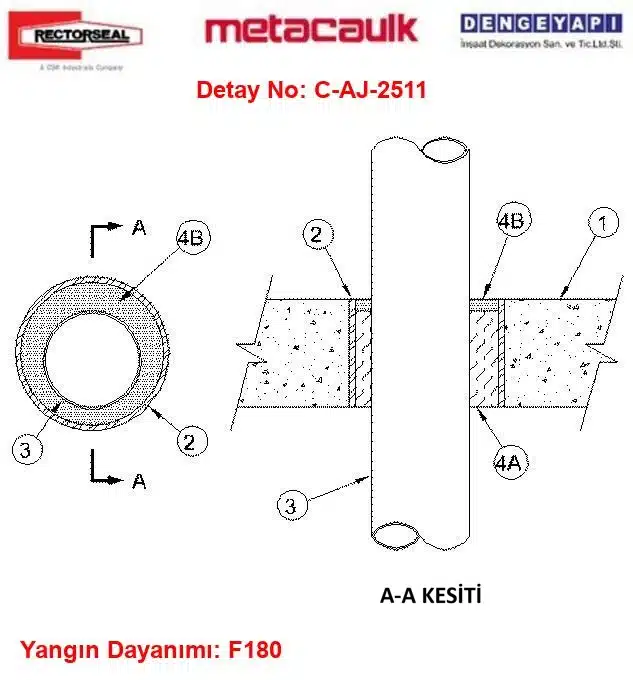

1) Döşeme veya Duvar
Minimum 114 mm kalınlığında donatılı hafif veya normal ağırlıkta (100-150 pcf yaklaşık 105-125 kg/m³) beton döşeme veya minimum 127 mm kalınlığında donatılı hafif veya normal ağırlıkta beton duvar. Döşeme ayrıca minimum 150 mm kalınlığında boşluklu Prefabrik Beton Ünitelerinden de imal edilebilir. Duvar beton bloklarıyla da oluşturulabilir. Maksimum tesisat deliği çapı 100 mm'dir. Üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalıdır.
2) Galvanizli Çelik Kılıf
(isteğe bağlı) – Maksimum 100 mm çapında veya daha küçük, Schedule 10 veya daha kalın kalınlıkta çelik boru, döşeme veya duvar montajına döşenir ya da sıvanarak yüzeyle aynı hizada bırakılır.
3) Geçiş Yapan Tesisat
Yangın durdurucu sistem içerisinde eksantrik veya konsantrik olarak monte edilmiş, bir adet yanıcı boru, elektrik metal borusu veya konduit. Boru ve tesisat deliği çevresi arasındaki boşluk minimum 0 mm (noktasal temas) ile maksimum 44 mm arasında olacaktır. Borular ve konduitler döşeme veya duvar montajının her iki tarafında rijit olarak desteklenmelidir. Kullanılabilecek yanıcı boru, konduit ve tüp tipleri ve ölçüleri şunlardır:
3A) Polivinil Klorür (PVC) Boru
Kapalı (proses veya besleme) sistemlerinde kullanılan maksimum 50 mm çapında (2”) Schedule 40, hücresel veya dolu çekirdekli PVC boru.
3B) Klorlanmış Polivinil Klorür (CPVC) Boru
Kapalı (proses veya besleme) sistemlerinde kullanılan maksimum 50 mm çapında (2”) SDR17 CPVC boru.
3C) Sert Yanıcı Konduit
Maksimum 50 mm çapında (2”) Schedule 40 PVC konduit.
3D) Elektrik Yanıcı Borusu
Maksimum 50 mm çapında (2”) PVC boru.
4) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki malzemelerden oluşur:
4A) Dolgu Malzemesi
Minimum 100 mm kalınlığında ve minimum 65 kg/m³ yoğunluğunda taşyünü dolgu, boşluk içerisine sıkıştırılarak yerleştirilir. Dolgu malzemesi döşeme üst yüzeyinden veya duvar ya da prefabrik beton ünitelerin her iki yüzeyinden içe doğru gömülür, dolgu malzemesi kalınlığına göre boşluk hazırlanır.
4B) Yangın Durdurucu Malzeme – Mastik
Boşluk içerisine yerleştirilen en az 13 mm kalınlığında yangın durdurucu mastik; döşemenin üst yüzeyi veya duvar her iki yüzeyiyle aynı hizada uygulanır. Prefabrik boşluklu döşemeler için dolgu malzemesi her iki yüzeye en az 13 mm derinlikte uygulanır. Boru ve beton temas noktasında ise en az 13 mm çapında bir mastik boncuğu döşeme üst yüzeyine veya duvarın her iki yüzeyine uygulanacaktır. Üretici: RECTORSEAL — Metacaulk MC 150+
Şaft Geçen Plastik Konduit Boru Yangın Durdurucu Detayı C-AJ-2511
MC 150+ Yangın Durdurucu Mastik, RectorSeal tarafından üretilen ve Plastik Konduit Boru Yangın Durdurucu C-AJ-2511 detayında kullanılan özel bir yangın koruma ürünüdür.
Bu mastik, yangın dayanımı yüksek yapısı sayesinde PVC, CPVC borular ile sert elektriksel yanıcı konduitlerin geçişlerinde güvenli bir izolasyon sağlar. UL tarafından onaylanan MC 150+, minimum 13 mm kalınlığında uygulandığında yangın ve duman sızıntılarını etkili şekilde engeller. Plastik Konduit Boru Yangın Durdurucu, yapıların yangın dayanıklılığı için kritik öneme sahip olduğu bilinmektedir. MC 150+, taşyünü dolgu malzemesi ile birlikte kullanılarak toplam yangın dayanımı 180 dakikaya kadar çıkarılabilmektedir.
Yangın durdurucu mastik, özellikle tesisat ve boru geçişlerinin hava ve yangın yalıtımını sağlamak yönünden önemli bir rol oynar. Bu nedenle, MC 150+ ile oluşturulan sistemler yangın güvenliği yönetmeliklerine uygundur ve yüksek performans sunar. Ürünün kullanımıyla hem yapısal güvenlik artar hem de yangın esnasında tesisat boşluklarından yangın ve duman yayılımı engellenmiş olur. MC 150+, Plastik Konduit Boru Yangın Durdurucu keywordü ve ilişkilendirilmiş detaylar doğrultusunda, yangın güvenliğinde etkili ve güvenilir çözüm olarak sektörde yer almaktadır.
