Şaft Geçen Yanıcı Borularda Yangın Durdurucu Uygulama C-AJ-2968
Yanıcı Borularda Yangın Durdurucu Çözümleri ve Teknik Analizi
Modern inşaat projelerinde mekanik tesisat geçişlerinin güvenliği, pasif yangın durdurucu sistemlerin doğru seçimine bağlıdır. UL C-AJ-2968 numaralı sistem detayı, beton döşeme veya duvarlardan geçen yanıcı borularda yangın durdurucu uygulamaları için tasarlanmış, F120 (120 dakika) alev dayanımı sunan profesyonel bir çözümdür. Bu sistem; PVC, uPVC, CPVC ve PVC-XFR gibi farklı polimer yapıdaki boruların yangın anındaki davranışlarını kontrol altına almak için geliştirilmiştir.
Teknik İnceleme: Neden Uygulanmalıdır?
Yanıcı borular, yangın anında eriyerek yapı elemanları arasında boşluklar oluşturur. Bu boşluklar, alevlerin ve zehirli gazların diğer bölmelere sıçraması için birer baca görevi görür. Yanıcı borularda yangın durdurucu sistemi şu teknik bileşenlerle bu riski bertaraf eder:
- F Dayanım Süresi (120 Dakika): Sistem, ASTM E814 ve UL 1479 standartlarına göre test edilmiş olup, 2 saat boyunca alev geçişini tam kapasiteyle engeller.
- İntumesan Kuşak Performansı: Nominal 2 mm (1/16 inç) kalınlığındaki intumesan ek bandı, yangın anında genleşerek eriyen borunun bıraktığı boşluğu kapatır. Bu, yanıcı borularda yangın durdurucu sisteminin en kritik mekanizmasıdır.
- Galvanizli Çelik Kılıf Boru: Beton bloklar ve boşluklu döşemelerde sistem bütünlüğünü korumak için en az 0,41 mm (No.30 gauge) kalınlığında çelik kılıf kullanılır.
- Esnek Boru Çeşitliliği: Nominal 102 mm (4 inç) çapına kadar Schedule 40 PVC, SDR 17 CPVC ve PVC-XFR borularda güvenle uygulanabilir.
Uygulanmazsa Ne Olur?
Yanıcı borularda yangın durdurucu önlemleri alınmadığı takdirde, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik hükümlerine aykırı hareket edilmiş olur. Olası bir yangında:
- Hızlı Yayılım: Borunun erimesiyle oluşan deliklerden yangın dakikalar içinde üst katlara veya yan odalara geçer.
- Zehirli Gaz Sızıntısı: Plastik boruların yanmasıyla ortaya çıkan hidroklorik asit ve karbonmonoksit gazı, yangın merdivenlerine sızarak can kayıplarına neden olur.
- Hukuki Riskler: Standartlara uygun olmayan uygulamalar, denetimlerde yapının mühürlenmesine veya sigorta hasar ödemelerinin iptal edilmesine yol açabilir.
Yanıcı borularda yangın durdurucu uygulama detayı
Yangın dayanımının sağlanması açısından kritik öneme sahiptir. Bu uygulamada, en az 114 mm kalınlığında donatılı hafif veya normal ağırlıklı beton yapılar kullanılmakla birlikte, bazı durumlarda beton blok duvarlar da tercih edilmektedir. Döşemeler ise en az 152 mm kalınlığında test edilmiş boşluklu ön döşeme olarak yapılmaktadır. Tesisat deliği, yanıcı borunun dış çapından maksimum 16 mm daha büyük olacak şekilde, en fazla 152 mm çapta oluşturulmalıdır. Bu özellikler, yanıcı borularda yangın durdurucu sistemin sağlam temelini oluşturmaktadır.
Detay numarası C-AJ-2968 Yanıcı Borularda Yangın Durdurucu ile tanımlanan bu uygulama kapsamında metal kılıf boruların kullanımı teşvik edilmektedir. Galvanizli çelikten yapılmış ve en az 0,41 mm kalınlığında olan bu kılıf borular, beton bloklarda veya ön döşemelerde zorunlu, beton duvarlarda ise isteğe bağlı olarak uygulanır. Borular, tesisat deliği içerisinde rijit biçimde desteklenmeli ve yatay, orta veya eksantrik konumda bulunabilir.
Kullanılan boru türleri arasında PVC, CPVC, PVC-XFR ve sert yanıcı elektrik kanalları yer alır. PVC ve CPVC borular, 102 mm nominal çap ve Schedule 40 kalınlıkta olmalıdır. Yanıcı borularda yangın durdurucu sistemin ana bileşenleri ise intumesan derz contası, sert köpük dolgusu ve yangın durdurucu mastiklerdir. Intumesan derz contası, yanıcı borunun çevresine minimum 2 mm kalınlık ve 76 mm genişlikte sarılarak bantlanır. Ek bant ile tesisat deliği boşluğuna yerleştirilir ve yüzeylerden belirli mesafelerde konumlandırılır. Bu malzeme yangın dayanımını artırmada temel rol oynar.
Dolgu malzemesi olarak ise sert köpük kullanılmakta ve bu dolgu, kalıcı bir kalıp işlevi görerek sistemin dayanıklılığını artırmaktadır. Son olarak, MC1000, MC150+ ve MC1200 gibi yangın durdurucu mastikler boşluklara ve yüzeylere minimum kalınlıkta uygulanarak sistem bütünlüğünü sağlamakta ve yangının yayılmasını önlemektedir. Üretici firma RectorSeal markası Metacaulk ürün grubu olup, onaylı test laboratuarı UL tarafından sertifikalandırılmıştır. Bu sayede yapıların yangına karşı koruma seviyesi F120 dakikaya kadar sunulabilmektedir.
Detay No: C-AJ-2968
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 6 mm.
Detay Nevii: PVC / cPVC / Yanıcı Konduit 100 mm geçişi
Geçilen Yapı Elemanı: Döşeme / Duvar
Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı <= 127 mm / Beton Blok veya Tuğla duvar
Onay Tarihi: 04/09/2024
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: CPVC Boru 100 mm / PVC Boru 100 mm / Sert Elektriksel Yanıcı Konduit 4 inç.
Yangın Dayanımı: 120 Dakika
PVC / cPVC / Yanıcı Konduit 100 mm geçişi
Güvenli Yapıların Görünmez Kalkanı: Yanıcı Borularda Yangın Durdurucu Sistemler
İnşaat projelerinizde tesisat güvenliğini bir üst seviyeye taşımaya hazır mısınız? Denge Yapı uzmanlığıyla sunulan UL C-AJ-2968 sertifikalı yanıcı borularda yangın durdurucu çözümleri, projenizi hem yerel yönetmeliklere hem de uluslararası (UL/ASTM) standartlara tam uyumlu hale getiriyor.
Bir yangın anında saniyelerin önemi büyüktür. PVC ve CPVC borular gibi yanıcı materyaller, yangın sırasında yapıdaki en zayıf halkalardır. Ancak Denge Yapı’nın sunduğu yanıcı borularda yangın durdurucu intumesan bant ve mastik kombinasyonları sayesinde, bu zayıf halkalar aşılmaz birer bariyere dönüşür. 120 dakika (F120) boyunca alevi hapseden bu teknoloji, mülkünüzü ve içindeki hayatları koruma altına alır.
Neden Bizim Çözümümüzü Seçmelisiniz?
- Uluslararası Sertifikasyon: ASTM E814 ve UL 1479 standartlarına tam uyum.
- Çok Yönlü Uygulama: Beton döşemeden duvara, PVC'den CPVC'ye kadar geniş çaplı tesisat uyumluluğu.
- Maliyet Etkinliği: İsteğe bağlı MC Yangın Durdurucu Mastik kullanımı ile L dayanımı sağlayarak duman sızdırmazlığını ekstra güvenlik katmanıyla taçlandırın.
Yanıcı borularda yangın durdurucu uygulaması bir tercih değil, profesyonel yapılar için bir zorunluluktur. Denge Yapı olarak, teknik detayların karmaşıklığını uzman mühendislik kadromuzla çözüyor, size sadece güvenli ve teslim edilebilir bir proje bırakıyoruz.
Projenizdeki tesisat şaftlarını ve geçiş noktalarını yangına karşı zırhlamak için bugün bizimle iletişime geçin. Güven inşa etmek, detaylardaki uzmanlığımızla başlar.

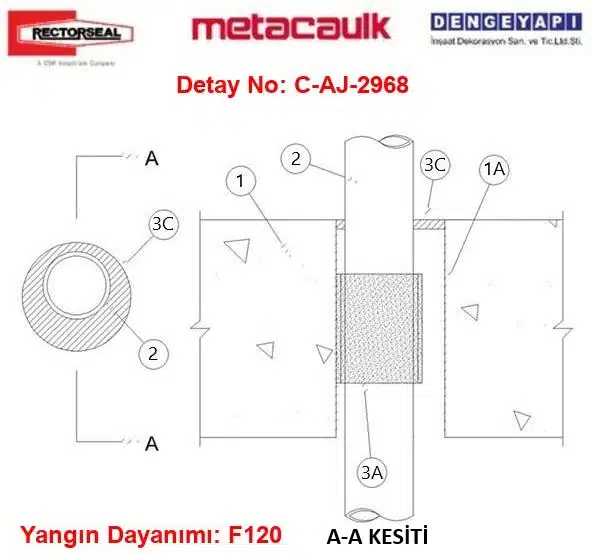

Yanıcı Borularda Yangın Durdurucu — Teknik Bileşenler
1) Döşeme veya Duvar
En az 114 mm kalınlığında donatılı hafif veya normal ağırlıklı beton (1600-2400 kg/m³). Duvarlar ayrıca test edilmiş beton bloklardan oluşturulabilir. Döşeme, en az 152 mm kalınlığında test edilmiş boşluklu ön döşemeden yapılabilir. Tesisat deliği, yanıcı borunun dış çapından en fazla 16 mm (5/8 inç) büyük, maksimum deliğin çapı ise 152 mm (6 inç) olmalıdır. Bu özellikleriyle sistem yanıcı borularda yangın durdurucu güvenliği sağlar.
1A) Metal Kılıf Boru
Beton bloklar veya boşluklu ön döşemelerde kullanım için gereklidir; beton duvarlarda isteğe bağlıdır. En az 0,41 mm kalınlığında (No.30 gauge) galvanizli çelikten yapılmış, çapı nominal 152 mm (6 inç) veya daha küçük olan silindirik kılıf borudur. Kılıf, en az 25 mm (1 inç) boyuna dikiş payı ile ve döşeme/duvar yüzeyleriyle aynı hizada monte edilmelidir. Bu metal kılıf boru, yanıcı borularda yangın durdurucu sistemi destekleyen önemli elemandır.
2) Geçiş Yapan Tesisat Elemanı
Yangın durdurucu sistem içerisinde merkezi veya eksantrik olarak kurulmuş bir yanıcı boru geçebilir. Tesisat deliği boşluğu, borunun maksimum çapına göre Item 3A’da belirtilen ölçülerde olmalıdır. Boru, döşeme veya duvar montajının her iki tarafında rijit şekilde desteklenmelidir. Kullanılabilecek yanıcı boru türleri aşağıdaki gibidir:
2A) PVC Boru
Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisat sistemlerinde kullanılmak üzere, çapı nominal 102 mm (4 inç) veya daha küçük, Schedule 40 hücresel veya dolu çekirdekli PVC veya uPVC boru.
2B) Klorlanmış Polivinil Klorür (CPVC) Boru
Kapalı (proses veya besleme) tesisat sistemlerinde kullanılmak üzere, çapı nominal 102 mm (4 inç) veya daha küçük SDR 17 CPVC boru.
Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisat sistemlerinde kullanılmak üzere, çapı nominal 102 mm (4 inç) veya daha küçük, Schedule 40 hücresel veya dolu çekirdekli PVC veya uPVC boru.
2C) Polivinil Klorür-XFR (PVC-XFR) Boru
Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisat sistemlerinde kullanılmak üzere, çapı nominal 102 mm (4 inç) veya daha küçük Schedule 40 dolu çekirdekli PVC-XFR boru.
2D) Sert Yanıcı Elektrik Konduiti
Çapı nominal 102 mm (4 inç) veya daha küçük Schedule 40 PVC kanalı.
3) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki bileşenlerden oluşmalıdır:
3A) Yangın Durdurucu Malzemeler
Nominal 2 mm (1/16 inç) kalınlığında, 76 mm (3 inç) genişliğinde, İntumesan derz contası, yanıcı borunun dış çevresi etrafında sürekli olarak sıkıca sarılır ve bantla sabitlenir. Ek bant, tesisat deliği boşluğuna takılır; döşemenin alt yüzeyinden 18 mm (3/4 inç) ve duvarların iki yüzeyinden 38 mm (1-1/2 inç) olarak konumlandırılır. Sarma sayısı, boru çapına, deliğin çapına ve minimum-maksimum boşluğa göre belirlenir. Bu malzeme yanıcı borularda yangın durdurucu performans sağlar.
3B) Dolgu Malzemesi
Kalıcı kalıp yapacak şekilde, döşeme veya duvar açıklığına sert köpük destek çubuğu sıkıca yerleştirilir. Dolgu malzemesi, doldurma malzemesinin gerektirdiği kalınlık için gerekli olan mesafede yüzeylerden geri çekilmelidir.
3C) Yangın Durdurucu Malzeme
Sık Sorulan Sorular
Yanıcı borularda yangın durdurucu sistemde hangi malzemeler kullanılır?
Yanıcı borularda yangın durdurucu sistemde betonarme döşeme ve duvar, galvanizli metal kılıf boru, intumesan derz contası ve sert köpük dolgu malzemesi kullanılır. Örnek ürünler MC 1000, MC 150+ ve MC 1200’dür. Bu sistem F120 yangın dayanımı için tasarlanmıştır.
PVC ve CPVC borular yangın durdurucu sistemde nasıl geçiş yapar?
PVC ve CPVC borular, tesisat deliği boşluğu borunun çapına göre ayarlanarak duvar veya döşeme montajında rijit şekilde desteklenir. Metal kılıf boru ile tamamlanarak yangın durdurucu malzemelerle çevrilir. Bu metod F120 yangın dayanımı sağlar.
Yangın durdurucu uygulamada MC 1200 ürününün rolü nedir?
MC 1200 Yangın Durdurucu Sprey Mastik, tesisat deliği boşluğuna minimum 6 mm kalınlığında uygulanarak döşeme ve duvar yüzeylerinde tam hizalı kaplama sağlar. Böylece yangın geçişini önler ve sistemin bütünlüğünü destekler. Keyword: Yanıcı Borularda Yangın Durdurucu, Detay No: C-AJ-2968.
Şaft Geçen Yanıcı Borularda Yangın Durdurucu Uygulama C-AJ-2968
Bu sistem, yanıcı borularda yangın durdurucu uygulamalar için F120 yangın dayanımı sağlar. Sistem, yanıcı borulara göre tesisat deliği boşluğunu uygun şekilde yangın durdurucu malzeme, dolgu ve isteğe bağlı MC Yangın Durdurucu Mastik ile kapatarak yangın geçişini önler. Yanıcı borularda yangın durdurucu sistemin önemli bileşenleri arasında galvanizli çelik kılıf boru ve İntumesan kuşak bulunmaktadır. Bu sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiştir ve yanıcı borularda yangın durdurucu uygulamalarda güvenilir çözümdür.
Nerede Kullanılır: Türkiye'nin Binaların Yangından Korunması Hakkında Yönetmeliği ve ASTM E814, UL 1479 standartlarına uygun olarak, yanıcı borularda yangın durdurucu sistem uygulamalarında kullanılır. Özellikle kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisatlar için uygundur. Yanıcı borularda yangın durdurucu uygulanmazsa, yangın yalımı tesisatlar ve boşluklardan hızla yayılır, yapısal güvenlik tehlikeye girer ve can kaybına yol açabilir. Yangın Durdurucu Akustik Mastik - MC 1000, yanıcı borularda yangın durdurucu sistem uygulamalarında güvenilir koruma sunan üstün bir üründür. RectorSeal’in Metacaulk markası altında geliştirilen bu ürün, betonarme döşeme ve duvarlardaki tesisat deliklerinde kullanılan intumesan malzemeler arasında yer alır. Ürünün sağlam performansı, UL (Underwriters Laboratories) onaylı testlerden geçmesinden kaynaklanmaktadır ve bu durum uygulamalarda güvenilirliği artırmaktadır. MC 1000, yanıcı boruların dış çevresine sarılarak yangın geçişini engellemeye yardımcı olur. Uygulama sırasında borunun dış çapına göre intumesan derz contası olarak minimum 2 mm kalınlığında ve 76 mm genişliğinde sarılır, bu sayede yangın esnasında genleşerek boruyu korur. Ayrıca bant yardımıyla sabitlenir ve tesirli şekilde tesisat deliği boşluğunu doldurur. Bu ürün, detay numarası C-AJ-2968 ve Yanıcı Borularda Yangın Durdurucu kapsamında yer alan sistemde MC150+ ve MC1200 gibi diğer yangın durdurucu mastiklerle birlikte kullanıldığında tam koruma sağlar. Tasarımında galvanizli metal kılıf borular, betonarme yapılar ve sert köpük dolgularla uyumlu çalışır. Böylece PVC, CPVC, PVC-XFR ve sert yanıcı elektrik kanalı borularının geçtiği alanlarda etkili yangın koruması mümkün olur. MC 1000, uygulama kolaylığı, yüksek yangın dayanımı ve uyumluluğu ile yangın durdurucu sistemlerin temel bileşeni olarak öne çıkar. Yangın güvenliği standartlarına uygunluğu sayesinde yapı projelerinde tercih edilmekte ve F120 dakikalık yangın dayanımı için kritik bir rol üstlenmektedir.
