W-L-1395
Şaftlardan Geçen Boru Yangın Bariyeri W-L-1395
Çelik veya Alüminyum Sprial Konduit
Detay Bilgileri
Sistem Hakkında
Şaftlardan Geçen Boru Yangın Bariyeri W-L-1395, yangın güvenliği için kritik önem taşıyan bir sistemdir. Bu sistem, özellikle F60 veya F120 yangın dayanımlı alçıpan duvarlarda kullanılmak üzere tasarlanmıştır ve W-L-1395 kapsamında belirtilmiştir.
Sistem, metal boru veya konduitlerin duvar içinden geçtiği noktalarda yangının yayılmasını engellemek amacıyla uygulanır. Yangın bariyeri içerisinde kullanılan malzemeler ve montaj teknikleri, üretici RectorSeal’in Metacaulk markasının test edilmiş ürünleri ile desteklenmiştir. Geçiş yapan tesisatlar alüminyum veya çelik spiral konduitler olup, nominal 38 mm çapına kadar olan esnek metal borular için onaylanmıştır.
Sistem, duvar konstrüksiyonunda kullanılan alçıpan türü, kalınlığı ve miktarı ile uyumlu olarak monte edilir. Ayrıca duvar içinde ahşap veya çelik dikmeler bulunabilir ve bunların ölçüleri W-L-1395’e göre ayarlanır.
Yangın durdurucu sistemin en önemli bileşeni, arka dolgu malzemesi olarak kullanılan köpük çubuğu ve en az 13 mm kalınlıkta uygulanan yangın durdurucu mastiktir. Metacaulk 350i çeşidi kullanılır ve boru ile duvar arasında hava geçişini önleyerek yangının yayılımını engeller. Böylece yangın dayanımı monte edildiği duvar ile aynı seviyede olur. Sistem, yangın sırasındaki yüksek sıcaklıklara dayanacak şekilde test edilmiş olup 120 dakika dayanım süresi garanti edilir. Bu sayede yapının yangına karşı güvenliği artırılır ve yangının kontrol altında tutulması sağlanır. Ürün, yangın güvenliği projelerinde tercih edilen sağlam ve test edilmiş çözümlerden biridir.
Kullanılan Ürün ve Uygulama
Bu sistem, Türkiye’nin Binaların Yangından Korunması Hakkında Yönetmelik hükümleri ve ASTM E814 ile UL 1479 standartlarına uygun olarak konstrüksiyonlu alçıpan duvarlarda esnek metal boru geçişlerinde kullanılır. Uygun malzeme ve montaj detayı ile yangın bölgesi ayrımı sağlar. Sistemin uygulanmaması durumunda yangın yalımı (flame spread) duvar boşluklarından hızla yayılacak, bu da yapıda yangının hızla büyümesine ve can güvenliğinin tehlikeye girmesine sebep olacaktır.
Detay İçeriği Ürünler & Alternatifleri

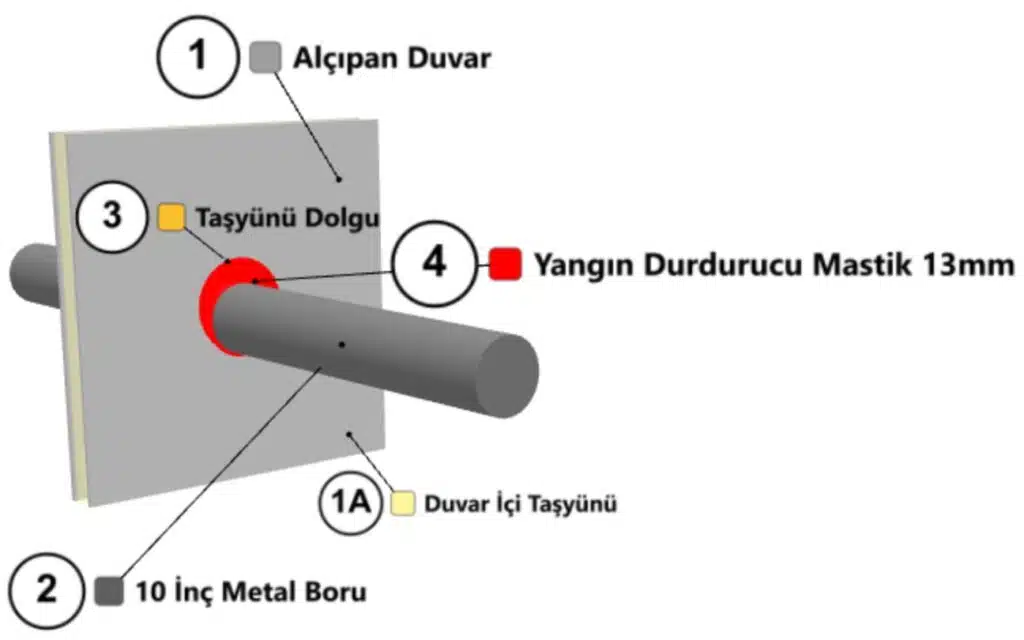

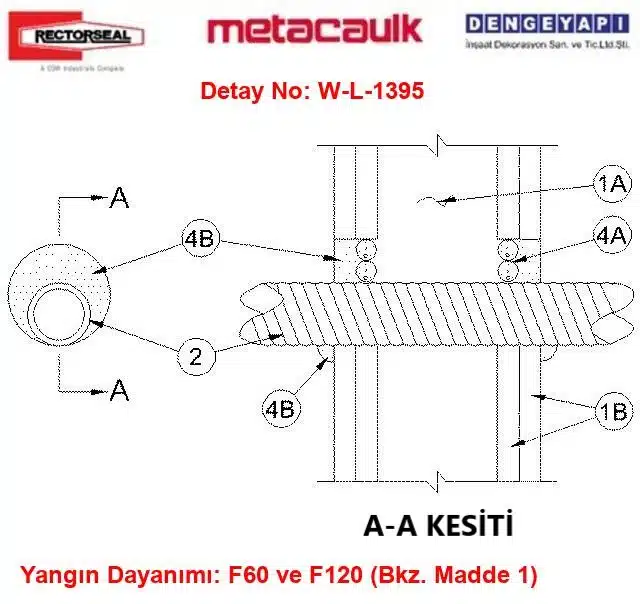

Şaftlardan Geçen Boru Yangın Bariyeri — Teknik Bileşenler
1) Alçıpan Duvar
Duvar Montajı — F60 veya F120 yangın dayanımlı konstrüksiyonlu alçıpan duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalıdır. Alçıpan türü, kalınlığı, kat sayısı ve yönlendirilmesi ilgili tasarıma göre belirlenir. Yangın durdurucu sistemin yangın dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
1A) Dikmeler
Dikmeler — Duvar konstrüksiyonu ahşap veya çelik kanal dikmelerden oluşabilir. Ahşap dikmeler, nominal 50 x 100 mm boyutlarında olup 406 mm aralıkla (merkezden merkeze) yerleştirilir. Çelik dikmeler minimum 90 mm genişlikte ve maksimum 600 mm aralıkla (merkezden merkeze) konumlandırılır.
1A-A) Metal Kılıf
(Opsiyonel) — Minimum 0,45 mm kalınlığında galvanizli sacdan silindirik kılıf. Boyuna dikiş bölgesinde en az 25 mm üst üste binen kısmı bulunur. Kılıf uçları duvar yüzeyi ile hizalı veya duvar yüzeyinden maksimum 25 mm dışarı taşabilir.
1B) Alçıpan Plaka
Alçıpan türü, kalınlığı, kat sayısı ve yönlendirmesi ilgili tasarımda belirtilmiştir. Maksimum tesisat deliği çapı 76 mm'dir.
2) Geçiş Yapan Tesisat Elemanı
Yangın durdurucu sistem içerisinde eksantrik veya konsantrik olarak yerleştirilen bir adet esnek metal boru+. Tesisat ve tesisat deliği boşluğu minimum temas noktası (0 mm) ile maksimum 29 mm arasında olabilir. Boru, duvar montajının her iki tarafında rijit desteklenmelidir.
2A) Çelik Esnek Metal Boru
Nominal 38 mm çapında (veya daha küçük) çelik esnek metal boru. Bu boru kullanıldığında, yangın durdurucu sistemin yangın dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
2B) Alüminyum Esnek Metal Boru
Nominal 38 mm çapında (veya daha küçük) alüminyum esnek metal boru.
3) Yangın Durdurucu Sistem
Sistem aşağıdaki elemanlardan oluşur:
3A) Arka Dolgu Malzemesi
F120 dayanımlı duvarlarda, boşluğa kalıcı kalıp olacak şekilde sıkıştırılmış köpük arka dolgu çubuğu kullanılır. Arka dolgu malzemesi, yangın durdurucu malzemenin ölçüsünü karşılamak üzere duvar yüzeylerinden içe gömülü yerleştirilir.
3B) Yangın Durdurucu Malzeme — Mastik
Boşluk içerisine en az 13 mm kalınlığında, her iki duvar yüzeyi ile düzeyi olacak şekilde uygulanır. Duvar ile borunun temas ettiği noktada, her iki yüzeyde en az 6 mm çapında mastik boncuk uygulanır. Kullanılan ürün: RECTORSEAL – Metacaulk 350i (test edilmiş ürün).
Detay Açıklaması
Şaftlardan Geçen Boru Yangın Bariyeri W-L-1395, yangın güvenliği standartlarına uygun olarak tasarlanmış ve test edilmiş üstün bir yangın bariyeri ürünüdür. RectorSeal firması tarafından Metacaulk markası altında sunulan bu sistem, özellikle metal boruların ve konduitlerin alçıpan duvarlardan geçişinde yangın dayanımını sağlamak amacıyla geliştirilmiştir.
Sistem, nominal 38 mm çapına kadar olan esnek çelik veya alüminyum metal boruları kapsar ve geçiş yaptığı F60 veya F120 yangın dayanımlı alçıpan duvarın yangın dayanımı ile aynı seviyede bir koruma sunar. Bu başarı, W-L-1395 kapsamında uygulanan köpük arka dolgu ve en az 13 mm kalınlığında Metacaulk 350i şişen yangın durdurucu mastik ile sağlanmaktadır. Mastik, boru ile duvar arasındaki tüm boşlukları etkili şekilde doldurarak yangın ve duman geçişini engeller. Ayrıca duvarda kullanılan dikmelerin ahşap ya da çelik olması ve doğru ölçülerde yerleştirilmesi sistemin dayanıklılığını artırmaktadır.
Şaftlardan Geçen Boru Yangın Bariyeri W-L-1395, yangın testlerinden başarı ile geçmiş olup 120 dakika boyunca alevlere karşı güvenliğini korur. Bu özellikleri sayesinde ticari ve konut projelerinde yangın güvenliğinde önemli bir rol oynar. Ürün, uygulama kolaylığı ve yüksek performansı ile yangın yönetmeliklerine tam uyum sağlar ve yangın güvenliği çözümlerinde tercih edilir. Bu yangın bariyeri, yapılan her uygulamada maksimum koruma ve güven sağlar. Şaftlardan Geçen Boru Yangın Bariyeri W-L-1395, yangın güvenliği alanında yüksek kalite ve standartları temsil eden bir çözümdür.
Sık Sorulan Sorular
Şaftlardan Geçen Boru Yangın İzolasyonu Detay No W-L-1394 nedir?
Detay No W-L-1394, Şaftlardan Geçen Boru Yangın İzolasyonu için kullanılan ve RectorSeal üretimi Metacaulk markalı yangın durdurucu mastik ile gerçekleştirilen 60 dakika yangın dayanımlı test edilmiş bir yangın izolasyon detayıdır. Ürün metal boru ve konduitlerde kullanılır.
Şaftlardan Geçen Boru Yangın Bariyeri detayında hangi boru tipleri kullanılır?
Detay No W-L-1394 kapsamında demir döküm, bakır boru, çelik boru ve çelik konduit gibi metal borular kullanılır. Çap boyutları bakır boru 2 inç, çelik boru 10 inç olarak belirlenmiştir.
Şaftlardan Geçen Boru Yangın Bariyeri detayında Yangın durdurucu malzeme olarak hangi ürün tercih edilmektedir?
Yangın durdurucu malzeme olarak RectorSeal üretimi Metacaulk 350i şişen yangın durdurucu mastik Detay No W-L-1394 yangın izolasyon detayında tercih edilmektedir. Bu ürün boşlukları kapatarak yangın dayanımını sağlar.
Şaftlardan Geçen Boru Yangın Bariyeri Alçıpan duvarda nasıl oluşturulur?
F60 yangın dayanımlı alçıpan duvar, W-L-1394 detayında belirtilen şekilde ahşap veya çelik dikmelerle desteklenerek ve 16 mm kalınlığında tek kat alçıpan plakası ile oluşturulur. Tesisat delik çapı maksimum 298 mm’dir.
W-L-1395 kodu ne anlama geliyor?
W-L-1395, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Metal Boru, Konduit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
