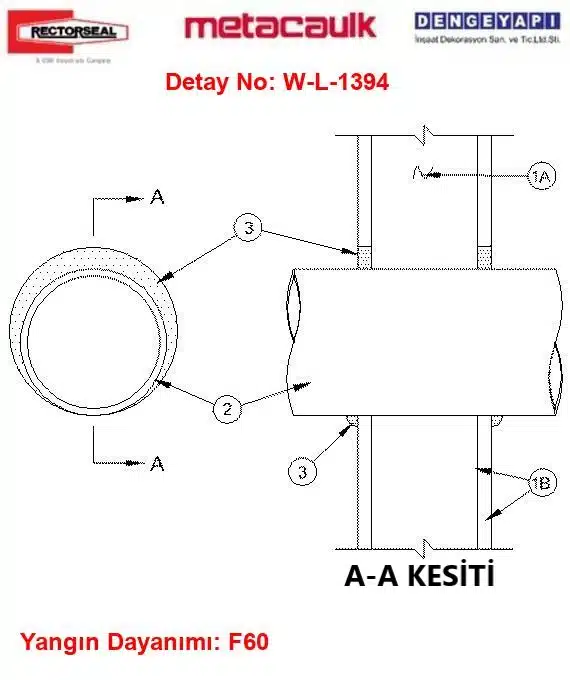

Şaftlardan Geçen Boru Yangın İzolasyonu W-L-1394

Şaftlardan geçen boru yangın izolasyonu, W-L-1394 kapsamında zorlu yangın güvenliği gereksinimlerini karşılayan bir yapısal çözümdür. Bu detay, RectorSeal tarafından üretilen Metacaulk markalı ürünlerin kullanıldığı, metal boruların (demir döküm, bakır, çelik ve çelik kondüit) alçıpan duvarlar içerisinden güvenli geçişini sağlar. F60 yangın dayanımlı alçıpan duvarlar, belirli ölçü ve yerleşimde ahşap ya da çelik dikmelerle desteklenir ve bu duvarlara 16 mm kalınlığında bir kat alçıpan plakası uygulanır. Maksimum tesisat deliği çapı 298 mm olarak sınırlandırılmıştır. Bu detayda tesisat elemanı olan metal boru, elektrik metal borusu veya metal tüp eksantrik ya da konsantrik şekilde yerleştirilir; boru ve tesisat deliği arasında 0 mm ile 25 mm arasında boşluk bırakılır. Boru, duvar montajının her iki tarafında sağlam desteklenmelidir. Çelik borular nominal 254 mm çapa kadar Schedule 10 veya daha ağır tiplerde seçilirken, demir döküm borular da yine 254 mm çap sınırında kullanılmaktadır. EMT borular ise 100 mm çapa kadar olmalıdır. Bakır tüp ve bakır boru ise maksimum 50-51 mm çap ile sınırlıdır. Yangın durdurucu malzeme olarak ise RectorSeal’in Metacaulk 350i şişen mastik kullanılır. Bu mastik tesisat deliği boşluğuna, duvar yüzeyleri ile aynı seviyede olacak şekilde en az 13 mm kalınlıkta uygulanır; boru ile duvar yüzeyindeki temas noktalarında ise 6 mm çapında mastik pah şeridi ile ilave izolasyon sağlanır. Detay No W-L-1394, UL test laboratuvarlarının onaylı bir uygulama olup 60 dakikalık yangın dayanımı garantileri ile güvenli yapı çözümleri sunar. Bu detay, yangın izolasyonunda kritik bir çözüm olarak öne çıkar. Yapı ve yangın güvenliğinde önemli bir referans oluşturur. Detayla ilgili PDF dökümanı da linkteki gibidir.
