W-L-1362

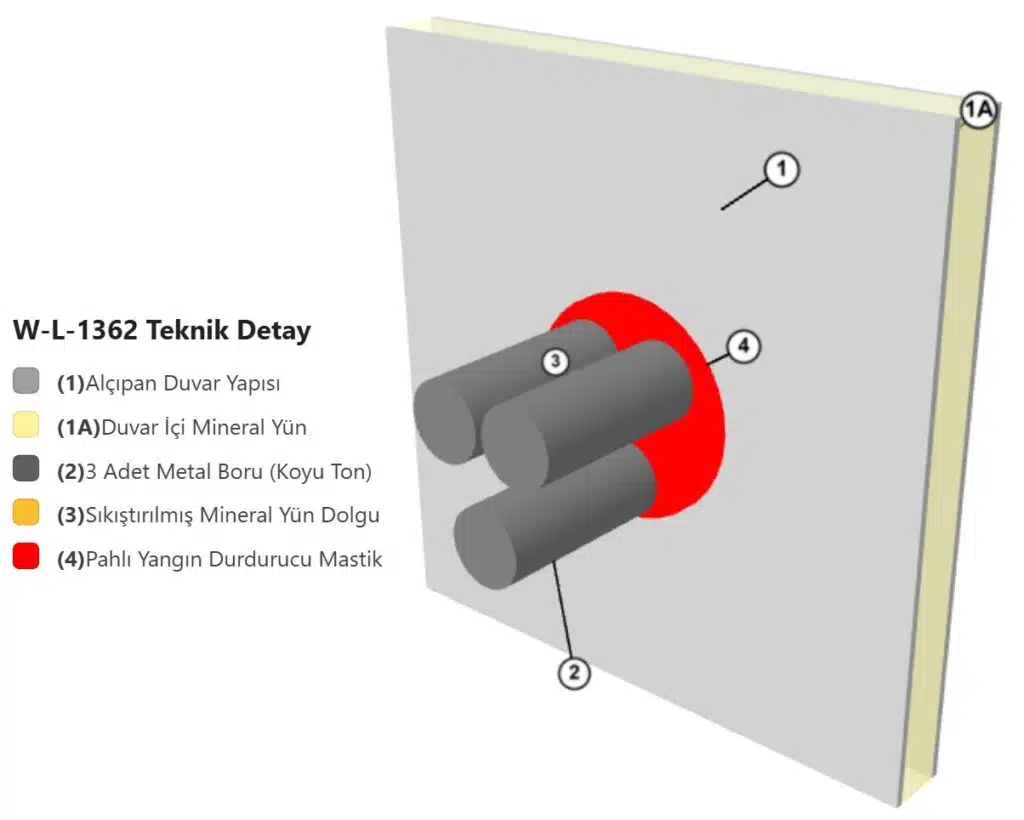

Şaftlardan Geçen Borular Yangın Durdurucu W-L-1362
Çelik / Döküm / Bakır / EMT boru Geçişi
Detay Bilgileri
Sistem Hakkında
Şaftlardan Geçen Borular Yangın Durdurucu Detay No: W-L-1362, yangın güvenliği alanında önemli bir yer tutmaktadır.
Bu sistem, özellikle F60 ve F120 yangın dayanımlı alçıpan duvarlarda tesisatların geçiş noktalarında kullanılmak üzere tasarlanmıştır. Detay_no W-L-1362 ifade ettiği üzere, sistemin tüm teknik özellikleri detaylı şekilde test edilmiştir ve uluslararası standartların gerekliliklerini karşılamaktadır.
Sistem; çelik boru, demir döküm boru, bakır boru ve elektrik metal borusu (EMT) gibi çeşitli metal boru tiplerine uyumludur. Borular en fazla 75 mm (3 inç) çapında olabilir. Bu geniş kapsamlı uyumluluk, Şaftlardan Geçen Borular Yangın Durdurucu olarak tanımlanan sistemin esnek ve kapsamlı bir yangın durdurucu çözüm olmasını sağlar. Yangın durdurucu sistemin kritik bileşenlerinden biri RectorSeal’in ürettiği MC 150+ Yangın Durdurucu Mastik‘tir. Bu ürün, detaylarda belirttiğimiz gibi tesisat ve alçıpan ara yüzeylerinde en az 13 mm kalınlıkta uygulanarak yangın dayanımını artırır. Ayrıca sistemde alçıpan plakalar, ahşap ya da çelik dikmelerle desteklenen konstrüksiyonlar içinde uygulanır. Tesisat geçişlerinde maksimum üç adet boru ya da boru demeti bulunabilir ve bu elemanlar arasında 6 mm boşluk bırakılmalıdır. Sistem, yangın anında duman ve alevin yayılmasını önlemek üzere tasarlanmıştır. Detay_no W-L-1362 kapsamında yangın dayanımı 120 dakika olarak belirlenmiş olup, bu performans MC 150+ mastik ve uygun alçıpan konstrüksiyonuyla yakalanır. Detaylar arasında mekanik destek ve boşluk kontrolü gibi kriterler de bulunmaktadır. Şaftlardan Geçen Borular Yangın Durdurucu, yangın güvenliği yönetmeliklerine uygunluğu ile hem yapı güvenliğini artırır hem de insanların can güvenliğine katkı sağlar. MC 150+ Yangın Durdurucu Mastik ürünü ve bu yangın durdurucu sistem, RectorSeal markasının güvencesi altında, Detay_no W-L-1362 kimliğiyle standartlara tam uyumlu ürünlerdir. Sistem, detaylarda belirtildiği gibi uluslararası akreditasyona sahip test laboratuvarları tarafından da onaylanmış olup, pek çok uygulamada güvenle kullanılmaktadır. Sonuç olarak, şaftlardan geçen metal boruların yangın durdurucu sistemle korunması, modern yapıların yangına karşı dayanıklılığını önemli ölçüde artırmaktadır. Bu detay, hem mimari hem de mühendislik açılarından uygulama kolaylığı sağlarken, kullanıcıların yangın esnasında güvenliğini sağlamaktadır.
Kullanılan Ürün ve Uygulama
MC 150+ Yangın Durdurucu Mastik, RectorSeal markasının profesyonel yangın durdurucu ürünüdür. Şaftlardan Geçen Borular Yangın Durdurucu Detay No: W-L-1362 ile uyumlu olarak tasarlanmış bu mastik, yangın güvenliğinde kritik bir bileşendir. Ürün, özellikle F60 ve F120 yangın dayanımlı alçıpan duvarlarda kullanılan tesisat geçişlerinde uygulanır. MC 150+ mastik, intumesan özellikte olup yangın anında genleşerek boşlukları saran ve yangının yayılmasını engelleyen etkili bir bariyer oluşturur. Ürün, tesisat ve alçıpan ara yüzeylerinde en az 13 mm kalınlıkta kullanılır ve böylece mekanik dayanıklılığı arttırırken yangın dayanımını da yükseltir. Şaftlardan geçen çelik, döküm, bakır ve EMT borular için idealdir. Mastik, kolay uygulanabilir yapısı sayesinde montaj sırasında pratiklik sağlar ve aynı zamanda uzun ömürlü koruma sunar. Yangın durdurucu sistemlerde yüksek performans sağlamak için MC 150+ yangın mastik tercih edilmelidir. Bu ürün sadece yangın güvenliğini artırmakla kalmaz, aynı zamanda yapıların yasal gerekliliklere uygunluğunu destekler. Dayanıklılık ve yüksek kaliteli malzeme sayesinde, MC 150+ Yangın Durdurucu Mastik şaftlardan geçen boruların yangına karşı korunmasında en önemli tamamlayıcıdır. Bu ürün ve sistem detayları, yangın güvenliği planlamasında vazgeçilmezdir, modern yapıların güvenliğini sağlar.
Detay İçeriği Ürünler & Alternatifleri

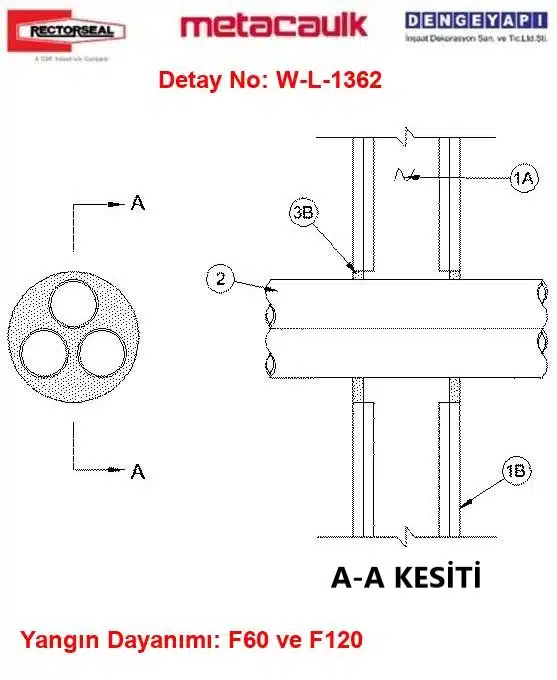

Şaftlardan Geçen Borular Yangın Durdurucu — Teknik Bileşenler
1) Alçıpan Duvar
F60 veya F120 yangın dayanımlı konstrüksiyonlu alçıpan duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalı ve aşağıdaki yapısal özellikleri içermelidir:
1A) Dikmeler
Duvar konstrüksiyonu, ahşap dikmeler veya çelik kanal dikmelerden oluşabilir. Ahşap dikmeler nominal 50 mm x 100 mm ölçüsünde ve 400 mm aralıklarla monte edilmelidir. Çelik kanal dikmeler en az 90 mm genişliğinde ve en fazla 600 mm aralıkla yerleştirilmelidir.
1B) Alçıpan Plaka
Bir veya iki kat, nominal 16 mm kalınlığında alçıpan kullanılmalıdır. Tesisat deliğinin maksimum çapı 200 mm olmalıdır. Yangın durdurucu sistemin F yangın dayanımı, monte edildiği konstrüksiyonlu alçıpan duvarın yangın dayanımı ile eşittir.
2) Geçiş Yapan Tesisat Elemanı
Tesisat deliğinde en fazla üç adet boru, kanal veya boru demeti bulunabilir. Boşluk içerisindeki tesisatlar ile tesisat deliği çevresi arasında boşluk 0 mm (noktadan temas) ile 50 mm arasında olabilir. Tesisatlar arasında en az 6 mm boşluk bırakılmalıdır. Tesisatlar her iki tarafta da rijit olarak desteklenmelidir. Aşağıdaki tip ve çaplarda metal boru, kanal veya boru demeti kullanılır:
2A) Çelik Boru
Nominal 75 mm (3”) veya daha küçük çaplı, Schedule 10 veya daha ağır çelik boru.
2B) Demir Döküm Boru
Nominal 75 mm (3”) veya daha küçük çaplı, Schedule 10 veya daha ağır demir döküm boru.
2C) Bakır Boru
Nominal 50 mm (2”) veya daha küçük çaplı, Tip L veya daha ağır bakır boru.
2D) Bakır Boru
Nominal 50 mm (2”) veya daha küçük çaplı, normal (Regular) veya daha ağır bakır boru.
2E) Elektrik Metal Borusu (EMT)
Nominal 75 mm (3”) veya daha küçük çaplı çelik boru veya nominal 75 mm (3”) veya daha küçük çaplı elektrik metal borusu.
3) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki bileşenlerden oluşmalıdır:
3A) Arka Dolgu Malzemesi
Opsiyonel olarak, F120 dayanımlı konstrüksiyonlu alçıpan duvarlarda, kalıcı kalıp olacak şekilde köpük dolgu çubuğu boşluk içerisine sıkıca yerleştirilmelidir. Arka dolgu malzemesi, her iki duvar yüzeyinden yangın durdurucu malzeme kalınlığını karşılayacak şekilde geride bırakılmalıdır.
3B) Yangın Durdurucu Mastik
Her iki duvar yüzeyinde tesisat deliği boşluğuna en az 16 mm kalınlığında yangın durdurucu malzeme uygulanmalıdır. Tesisat/alçıpan ara yüzeyinde, temas noktalarında her iki tarafta en az 13 mm kalınlıkta yangın durdurucu mastik çekilmelidir. Kullanılan ürün RECTORSEAL MC 150+ İntumesan Yangın Durdurucu Mastik olmalıdır.
Detay Açıklaması
Şaftlardan Geçen Borular Yangın Durdurucu W-L-1362 Bu sistem, F60 veya F120 yangın dayanımlı konstrüksiyonlu alçıpan duvar içerisinde kullanılan yangın durdurucu sistemdir. Sistem, üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalı; 50 mm (2”) çap ve altı çelik boru, demir döküm boru, bakır boru ve elektrik metal borusu gibi penetrantların geçişlerine uygun yangın durdurucu malzeme ve mastik kullanır. Özellikle RECTOSEAL MC 150+ İntumesan Mastik ile yangın dayanımı sağlanır.
Sık Sorulan Sorular
Şaftlardan geçen borular yangın durdurucu sistemin Detay No: W-L-1362 kapsamındaki yangın dayanımı nedir?
Şaftlardan Geçen Borular Yangın Durdurucu W-L-1362 sisteminde kullanılan Şaftlardan Geçen Borular Yangın Durdurucu, 120 dakika yangın dayanımı sağlar. Bu detayda kullanılan ürünler, özellikle MC 150+ Yangın Durdurucu Mastik ile birlikte, yangın dayanıklılığı ve sızdırmazlığı en üst seviyeye çıkarır.
MC 150+ Yangın Durdurucu Mastik Detay nasıl kullanılır?
Detay No: W-L-1362 sisteminde MC 150+ Yangın Durdurucu Mastik en az 13 mm kalınlıkta tesisat ve alçıpan ara yüzeylerine uygulanır. Bu uygulama şaftlardan geçen borular yangın durdurucu sisteminin etkinliğini artırır ve sistemin yangın dayanımını destekler.
Şaftlardan Geçen Borular Yangın Durdurucu W-L-1362 sisteminde hangi boru türleri ve çapları geçiş yapabilir?
Bu sistemde çelik boru, demir döküm boru, bakır boru ve elektrik metal borusu (EMT) geçiş yapabilir. Çelik ve demir döküm borular en fazla 3 inç çapında, bakır borular ise 2 inç çapına kadar geçiş yapabilir. Şaftlardan Geçen Borular Yangın Durdurucu konseptinde bu detay_no ile uyumludur.
W-L-1362 kodu ne anlama geliyor?
W-L-1362, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Grup, Kombine Geçişler. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
