W-L-1393
Şaftlardan Geçen Borular Yangın İzolasyonu W-L-1393
Çelik / Döküm / Bakır / EMT Boru Geçişi
Detay Bilgileri
Sistem Hakkında
Şaftlardan Geçen Borular Yangın İzolasyonu sistemleri yangın güvenliği açısından kritik öneme sahiptir. W-L-1393 olarak bilinen bu sistem, metal boruların geçişlerinde yangına karşı koruma sağlar. Sistemin temel bileşenlerinden biri F120 yangına dayanıklı alçıpan duvar yapısıdır. Bu alçıpan duvar, 50 x 100 mm ahşap veya en az 65 mm genişlikte çelik kanal dikmelerle desteklenir ve iki kat 16 mm kalınlığında alçıpan plakalar içerir.
Boru geçişleri için tesisat deliği maksimum 298 mm çapında olabilir. Metal boru geçişlerinde demir döküm, bakır, çelik borular ile elektrik metal borusu (EMT) kullanılır. Borular eksantrik ya da konsantrik olarak monte edilebilir ve boşluklar en fazla 25 mm ile sınırlandırılır. Tesisatlar her iki yanından rijit desteklendikten sonra yangın durdurucu sistem uygulanır.
Bu sistemde en önemli malzeme Metacaulk 350i şişen yangın durdurucu mastiktir. Bu mastik, deliğe her iki yüzeyde en az 13 mm kalınlıkta sürülür ve boru/duvar arayüzüne 6 mm çapında özel mastik bandı uygulanır. Bu uygulama sayesinde 120 dakikalık yangın dayanımı sağlanır. RectorSeal marka Metacaulk mastik, UL tarafından test edilmiş ve onaylanmıştır. Şaftlardan Geçen Borular Yangın İzolasyonu Detay No: W-L-1393, özellikle yangın güvenliği açısından kritik tesisat geçişlerinde güvenilir bir çözüm sunmaktadır. Metal borular ve yangın izolasyonu konusunda yüksek performans gösterir. Sistemin bütünlüğü ve etkinliği, uygun şekilde uygulandığında maksimum performans sağlar.
Kullanılan Ürün ve Uygulama
Şaftlardan Geçen Borular Yangın İzolasyonu W-L-1393 Bu sistem, F120 yangın dayanımlı konstrüksiyonlu alçıpan duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Sistemde 50×100 mm ahşap veya 64 mm çelik dikmeler, 2 kat 16 mm alçıpan duvar elemanı kullanılmaktadır. Geçiş yapan tesisat olarak maksimum 254 mm çapındaki çelik ve demir döküm borular, 102 mm çapına kadar elektrik metal borusu, 50 mm çapına kadar ağır tip bakır boru ve bakır tesisatları yer alır. Yangın durdurucu sistem içeriğinde köpük arka dolgu ve Metacaulk 350i intumesan yangın durdurucu mastik bulunmaktadır.
Bu detay, binalarda F120 yangın dayanımlı konstrüksiyonlu alçıpan duvarlarda tesisat geçişlerinin yangın durdurucu olarak korunması amacıyla kullanılır. Türkiye’nin Binaların Yangından Korunması Hakkında Yönetmeliği ve ASTM E814 ile UL 1479 standartlarına uygun olarak uygulanmalıdır. Detayın uygulanmaması halinde yangın dumanı ve alevlerinin yangın bölgesinden diğer alanlara geçişi kolaylaşır ve bu durum can ve mal kaybına yol açabilir.
Detay İçeriği Ürünler & Alternatifleri

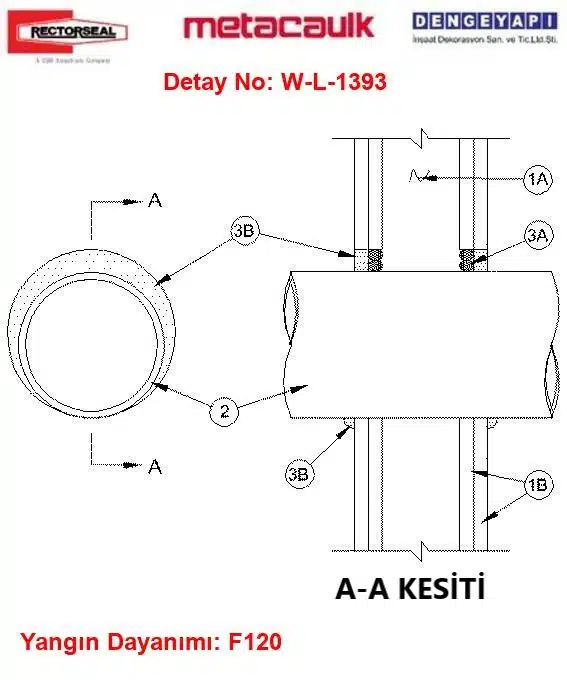

Şaftlardan Geçen Borular Yangın İzolasyonu — Teknik Bileşenler
1) Alçıpan Duvar
F120 yangın dayanımlı konstrüksiyonlu alçıpan duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalı ve aşağıdaki yapısal özellikleri içermelidir.
1A) Dikmeler
Duvar konstrüksiyonu, 50 x 100 mm ahşap dikmeler veya en az 64 mm genişliğinde çelik kanal dikmelerden oluşabilir. Ahşap dikmeler 400 mm aralıklarla, çelik dikmeler ise en fazla 600 mm aralıklarla yerleştirilecektir.
1B) Alçıpan Plaka
Duvarda, üreticisinin test edilmiş detayında belirtilen şekilde 2 kat, her biri 16 mm kalınlığında alçıpan katmanı kullanılacaktır. Tesisat deliğinin maksimum çapı 298 mm'dir.
2) Geçiş Yapan Tesisat Elemanı
Yangın durdurucu sistem içinde, geçiş yapan tesisatlar eksantrik veya konsantrik olarak monte edilir. Tesisat deliği boşluğu minimum 0 mm (noktasal temas) ile maksimum 25 mm arasında olabilir. Tesisatlar duvar her iki yanından rijit olarak desteklenmelidir. Kullanılabilecek tesisat türleri ve ölçüleri şunlardır:
2A) Çelik Boru
Çelik boru en fazla 254 mm çapında (10 inç) ve Sch 10 veya daha ağır tip olacaktır.
2B) Demir Döküm Boru
Demir döküm boru en fazla 254 mm çapında (10 inç) dökme veya döküm alaşımlı olacaktır.
2C) Elektrik Metal Borusu (EMT)
Elektrik metal borusu veya çelik kanal için en fazla 100 mm çapında (4 inç) olacaktır.
2D) Bakır Tesisat
Bakır boru tesisatı en fazla 50 mm çapında (2 inç) ve Type L veya daha ağır tip olacaktır.
2E) Bakır Boru
Bakır boru en fazla 501 mm çapında (2 inç) ve Regular veya daha ağır tip olacaktır.
3) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki malzemelerden oluşur:
3A) Arka Dolgu Malzemesi
Opsiyonel olarak açıklığa sıkıca yerleştirilmiş köpük arka dolgu kullanılabilir. Arka dolgu, yangın durdurucu malzemenin istenilen kalınlığına göre her iki yüzeyden çekilmelidir.
3B) Yangın Durdurucu Mastik
Tesisat deliği boşluğuna, her iki yüzeyle düz hizada en az 13 mm kalınlığında yangın durdurucu mastik uygulanacaktır. Boru ile duvarın temas ettiği noktada, duvar/boru arayüzüne her iki yüzeyden en az 6 mm çapında mastik bandı sürülecektir. Kullanılan mastik, Metacaulk 350i intumesan yangın durdurucu mastiktir.
Detay Açıklaması
Metacaulk 350i Şişen Yangın Durdurucu Mastik, yangın izolasyonu alanında W-L-1393 kapsamında kullanılan özel bir yangın durdurucu mastiktir. Bu ürün, metal boruların geçtiği tesisat deliğinde uygulandığında yangına karşı dayanıklılığı artırarak yangının yayılmasını önler. Metacaulk 350i, özellikle çelik, döküm, bakır ve EMT boru geçişlerinde etkilidir ve en az 13 mm kalınlığında uygulanması gerekmektedir.
Boru ve duvar arayüzünde 6 mm çapında mastik pah ile desteklenir, böylece yangın dayanımı maksimum seviyeye çıkarılır.
Ürün, RectorSeal tarafından üretilmekte ve UL test laboratuvarlarında onaylanmıştır. 120 dakikaya kadar yangın dayanımı sağlar ve Şaftlardan Geçen Borular Yangın İzolasyonu alanında kritik bir rol oynar. Metacaulk 350i mastik, esnek yapısı sayesinde uygulanması kolaydır ve yangın anında şişerek boşlukları doldurur. Bu sayede tesisat geçiş noktaları tam bir yangın bariyeri oluşturur. Ürün yüksek performansı ve yangın güvenliği standartlarına tam uygunluk gösterir. Metacaulk 350i, yangın izolasyonu için güvenilir ve etkili bir çözümdür.
Sık Sorulan Sorular
Şaftlardan Geçen Borular Yangın İzolasyonu W-L-1393 nedir?
Şaftlardan Geçen Borular Yangın İzolasyonu Detay No: W-L-1393, metal boruların geçiş noktalarında 120 dakikalık yangın dayanımı sağlayan, F120 yangın dayanımlı alçıpan duvar ve Metacaulk 350i mastik kullanarak tesisat boşluklarını koruyan bir yangın güvenliği sistemidir.
Şaftlardan Geçen Borular Yangın İzolasyonu sisteminde kullanılan boru türleri nelerdir?
Şaftlardan Geçen Borular Yangın İzolasyonu W-L-1393 sisteminde kullanılan boru türleri çelik boru, demir döküm boru, bakır boru ve elektrik metal borusu (EMT) içermektedir. Her biri belirli çap ve dayanım kriterlerine göre seçilir ve yangın izolasyonu için uygun şekilde monte edilir.
Metacaulk 350i Şişen Yangın Durdurucu Mastik W-L-1393 ile nasıl kullanlır?
Metacaulk 350i Şişen Yangın Durdurucu Mastik, W-L-1393 kapsamında tesisat deliği boşluklarının yangına karşı sızdırmazlığını sağlamak için kullanılan, 120 dakikalık yangın dayanımı sunan özel bir masti̇ktir. Bu ürün yangın durdurucu sistemin vazgeçilmez bir parçasıdır.
W-L-1393 kodu ne anlama geliyor?
W-L-1393, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Metal Boru, Konduit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
