W-L-1372
Şaftlardan Geçen Borular Yangın Yalıtımı W-L-1372
Detay Bilgileri
Sistem Hakkında
Şaftlardan Geçen Borular Yangın Yalıtımı, Detay No: W-L-1372 kapsamında yüksek güvenlik standartları ile tasarlanmış ve test edilmiş bir sistemdir. Bu detayda, yangına dayanıklı alçıpan duvar konstrüksiyonları, ‘C-H’ profilli çelik dikmeler ve özel alçıpan plakalar kullanılarak 120 dakikaya kadar yangın dayanımı sağlanmaktadır.
Üreticisi RectorSeal olan Metacaulk markası tarafından geliştirilen sistem, UL Laboratuvarlarında test edilmiş ve onaylanmıştır. Metal borular ve çelik kondüitler için uygun olarak tasarlanmış sistem, bakır, döküm ve çelik boru türlerinde 4 inç çapına kadar uygulanabilir. Bu sistemde kullanılan yangın durdurucu akustik mastik MC 1000, tesisat deliği boşluklarını tamamen doldurarak yangının yayılımını engeller ve sistemin performansını artırır. Ayrıca, sistem içinde kullanılan taş yünü levhalar, yüksek yoğunlukları ile yangın yalıtımına katkıda bulunur. Elektrik tesisatları ve diğer tesisat geçişlerinde de kullanılabilen bu sistem, yangın anında yapısal bütünlüğü koruyarak binanın güvenliğini maksimum seviyeye çıkarır. Bu gibi detaylı ve teknik testleri geçmiş ürünler ve sistemlerle yangın koruma sağlamak, hem can güvenliği hem de mülkiyetin korunması için önemlidir. Denge Yapı’nın sağladığı bu bilgi, uygulayıcılar ve proje sahipleri için büyük kolaylık sağlamaktadır.
Kullanılan Ürün ve Uygulama
Şaftlardan Geçen Borular Yangın Yalıtımı W-L-1372 Bu sistem, F60 veya F120 yangın dayanımlı konstrüksiyonlu alçıpan duvar içinde kullanılan yangın durdurucu sistemdir. Sistem, üreticisinin test edilmiş detayındaki tariflenen şekilde, konstrüksiyonlu alçıpan duvar ve parça tasarımlarına uygun malzemelerle oluşturulmalıdır. Ana bileşenler; çelik dikmeler, konstrüksiyonlu alçıpan duvar, sac kılıf boru, metal boru geçiş yapan tesisatlar (çelik, dökme demir, bakır ve elektrik metal borusu) ile taş yünü arka dolgu ve intumesan yangın durdurucu mastik içerir. Yangın durdurucu sistemin yangın dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
Detay İçeriği Ürünler & Alternatifleri

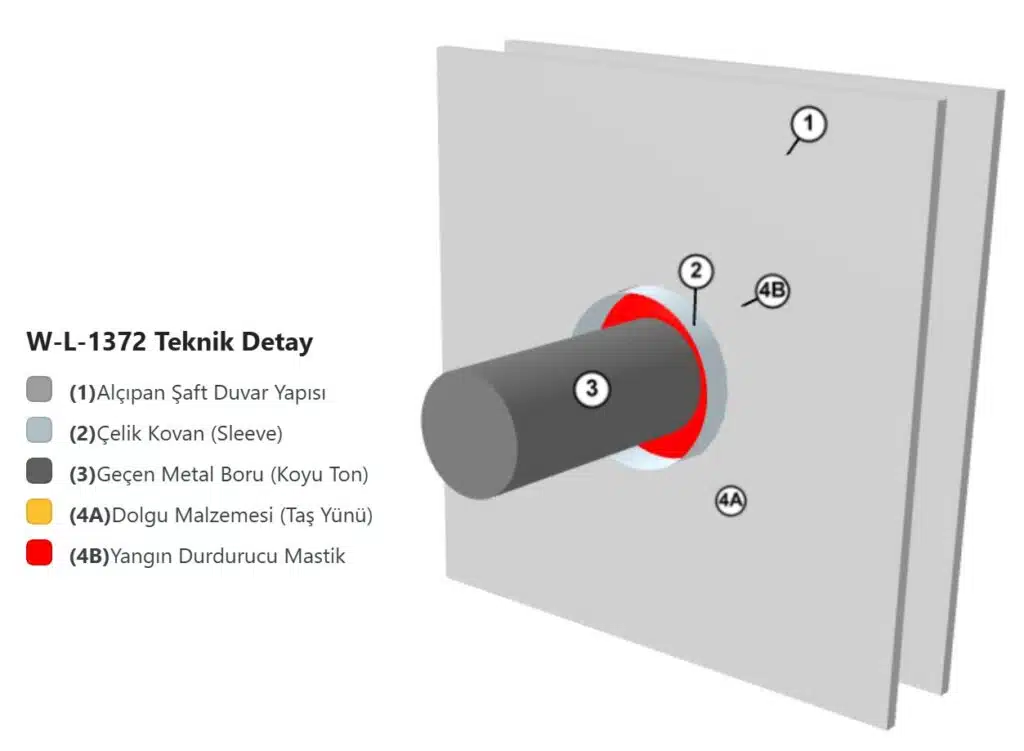

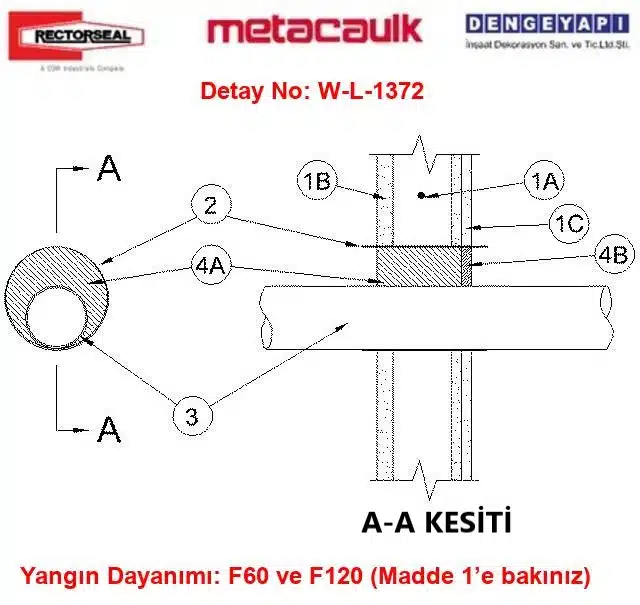

Şaftlardan Geçen Borular Yangın Yalıtımı — Teknik Bileşenler
1) Alçıpan Duvar
F60 veya F120 yangın dayanımlı konstrüksiyonlu alçıpan duvar, üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalıdır. Bu konstrüksiyon aşağıdaki özellikleri içerir:
1A) Dikmeler
"C-H" profilli çelik dikmeler, en az 65 mm genişliğinde ve 38 mm derinlikte olup, minimum 0,49 mm kalınlıkta galvanizli sacdan imal edilir; maksimum açıklık aralığı 600 mm'dir.
1A-A) Alçıpan Plaka
Duvar ve parça tasarımında belirtildiği şekilde, bireysel tasarım esasına göre bir veya iki kat 13 mm veya 16 mm kalınlığında alçıpan kullanılır. Alçıpan tipi, kalınlığı, kat sayısı, bağlantı elemanları ve yönlendirme detayları üreticisinin test edilmiş detaylarında tariflendiği gibidir. Maksimum tesisat deliği çapı 152 mm’dir.
Yangın durdurucu sistemin F yangın dayanımı, monte edildiği konstrüksiyonlu alçıpan duvarın yangın dayanımı ile aynıdır.
1B) Alçıpan Plaka
Dikey monte edilen, 25 mm kalınlığında ve 600 mm genişliğinde alçıpan paneller kullanılır. Maksimum tesisat deliği çapı 152 mm’dir.
2) Metal Borudan Klavuz
Çelik kılıf, en az 0,49 mm kalınlığa sahip galvanizli sacdan imal edilen silindirik bir kılıftır. Boyuna ek yerinde en az 25 mm bindirme bulunur. Kılıf, duvar kalınlığından 50 mm daha uzun olur; montajda uçları duvar yüzeyinden 25 mm taşar. Kılıf, sac çelik rulo şeklinde daha küçük çapta sarılarak açıklıktan geçirilip açılarak monte edilir.
3) Geçiş Yapan Tesisatlar
Yangın durdurucu sistem içinde bir adet metal boru, boru veya metal kanalı geçiş yapar. Tesisat her iki tarafta sağlam şekilde desteklenir. Tesisat deliği boşluğu 0 mm (noktasal temas) ile 48 mm aralığında olabilir. Kullanılabilecek metal tesisatlar şunlardır:
3A) Çelik Boru
Nominal çap 100 mm (4 inç), Schedule 5 veya daha ağır çelik boru.
3B) Dökme Demir Boru
Nominal çap 100 mm (4 inç), dökme veya sfero döküm boru.
3C) Bakır Boru
Nominal çap 100 mm (4 inç), Tip L veya daha ağır bakır boru.
3D) Bakır Tüp
Nominal çap 100 mm (4 inç), normal veya daha ağır bakır tüp.
3E) Elektrik Metal Borusu
Nominal çap 100 mm (4 inç) veya daha küçük, çelik elektrik metal borusu veya rijit çelik kanal.
4) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki bileşenlerden oluşur:
4A) Arka Dolgu Malzemesi
Minimum 65 kg/m³ yoğunlukta taş yünü levha, kılıf boru içerisine sıkıca doldurulur; taşyünü yüzeyi, kılıf ile alçıpan astar panel arasına denk gelir ve alçıpanın son yüzeyinden 16 mm geride kalacak şekilde yerleştirilir, böylece yangın durdurucu malzemenin kalınlığı sağlanır.
4B) Yangın Durdurucu Mastik
Tesisat deliği boşluğu içerisine, alçıpanın son yüzeyi hizasında minimum 16 mm kalınlığında yangın durdurucu mastik uygulanır. Geçiş yapan tesisat ile kılıf boru temas noktasında, alçıpanın son yüzeyinde minimum 13 mm çapında bir yangın durdurucu malzeme boncuğu oluşturulur. Kullanılan ürün: RECTORSEAL — Metacaulk 1000 İntumesan Yangın Durdurucu Mastik.
Detay Açıklaması
Yangın Durdurucu Akustik Mastik MC 1000, özellikle şaftlardan geçen borular yangın yalıtımı uygulamalarında tercih edilen yüksek performanslı bir üründür. Detay No: W-L-1372 kapsamında kullanılan bu mastik, yangının boru geçiş noktalarından yayılmasını engellemek üzere tasarlanmıştır. MC 1000, minimum 16 mm kalınlıkta uygulanabilir ve yangın dayanımını artırmak amacıyla tesisat deliği boşluklarını tamamen doldurur. Üreticisi RectorSeal olan Metacaulk markasının bu ürünü, UL laboratuvarlarında test edilip onaylanmış, yüksek güvenilirlikte bir yangın durdurucu çözümdür. Sistem içinde kullanılan taş yünü ve özel kılıf boru yapısı ile birlikte uygulandığında, 120 dakikalık yangın dayanımı sağlar. Bu mastik, montaj kolaylığı, yüksek yoğunlukta yapışma ve uzun ömürlü yangın koruması özellikleri ile binaların yangına karşı korunmasında önemli rol oynamaktadır. Yangın güvenliğinin sağlanmasında kritik ürünlerden biri olan MC 1000, yapı sektöründe sürdürülebilir ve etkili bir yangın koruma çözümü sunar.
Sık Sorulan Sorular
Şaftlardan geçen borular için yangın yalıtımı neden önemlidir ?
Şaftlardan geçen boruların yangın yalıtımı, yangının yapısal elemanlarda hızlı yayılmasını önlemek için kritik öneme sahiptir. W-L-1372 kapsamında kurulan sistemde kullanılan teknikler ve malzemeler (örneğin Metal boru, Bakır Boru ve Çelik Boru), yangın dayanımını 120 dakika artırmayı sağlar.
Yangın durdurucu mastik MC 1000 ürününün Şaftlardan geçen borular yangın yalıtımı detayındaki rolü nedir?
MC 1000 yangın durdurucu akustik mastik, detay_no W-L-1372 kapsamındaki şaftlardan geçen borular yangın yalıtımı uygulamalarında tesisat deliği boşluklarını doldurarak yangın geçişini engellemek ve sistemi tamamlamak için kullanılır. Bu mastik, yangın dayanımını artırarak tesisat geçişlerinin korunmasını sağlar.
Şaftlardan geçen borular yangın yalıtımı sisteminde kullanılan alçıpan duvar özellikleri nelerdir?
W-L-1372 sisteminde kullanılan alçıpan duvarlar F60 veya F120 yangın dayanımlı olup, 'C-H' profilli çelik dikmelerle desteklenir. Alçıpan plakalar 13 mm veya 16 mm kalınlığında, bir veya iki kat olarak uygulanır. Bu yapı, şaftlardan geçen borular yangın yalıtımı keyword’unun gerektirdiği yangın dayanımını sağlar.
W-L-1372 kodu ne anlama geliyor?
W-L-1372, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Metal Boru, Konduit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
