Şaftlardan Geçen Hava Kanalı Yangın Durdurucu Detayı W-J-7008
W-J-7008 detay kodu, beton veya beton blok duvarlardan geçen çelik hava kanalları için tasarlanmış, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarıyla tam uyumlu, 2 saat yangın dayanımı sunan profesyonel bir “Şaftlardan Geçen Hava Kanalı Yangın Durdurucu” çözümüdür.
Özellikle havalandırma şaftlarını ayıran yangın kompartıman duvarlarında sızdırmazlığı sağlamak üzere geliştirilen bu sistemin teknik analizi aşağıdadır:
Şaftlardan Geçen Hava Kanalı Yangın Durdurucu Neden Uygulanmalıdır?
-
Yasal ve Sertifikasyon Uyumu: Türkiye Yangın Yönetmeliği uyarınca, yangın duvarlarından geçen havalandırma kanallarının duvarın dayanım süresi kadar mühürlenmesi şarttır. Bu detay, 2 saatlik tam yangın bütünlüğü sağlar.
-
Mekanik Destek Sistemi: Yangın anında kanalın deforme olup sızdırmazlığı bozmasını engellemek için kanal içinden geçen dişli çelik rotlar ve dış yüzeye monte edilen çelik köşebentler ile yapısal stabilite artırılmıştır.
-
Geniş Kanal Uyumluluğu: 1016 mm x 508 mm (yaklaşık 100 cm x 50 cm) boyutlarına kadar olan galvaniz çelik kanallar için test edilip onaylanmıştır.
-
Hassas Sızdırmazlık: Metacaulk 1000 veya 350i gibi yüksek performanslı sealantlar, kanal ile duvar arasındaki boşluğu mühürleyerek alev ve zehirli duman geçişini kesin olarak durdurur.
Şaftlardan Geçen Hava Kanalı Yangın Durdurucu Uygulanmazsa Ne Olur?
-
Şaft Bacası Etkisi: Havalandırma şaftları yangın için en ideal yayılım yollarıdır; izolasyon yapılmazsa alevler tüm binaya dakikalar içinde sirayet eder.
-
Zehirli Gaz Sızıntısı: Yangın ölümlerinin ana nedeni olan zehirli duman, kanal etrafındaki boşluklardan sızarak tahliye yollarını kapatır.
-
Yasal Denetim Engeli: ANSI/UL 1479 veya ASTM E814 standartlarına uygun olmayan uygulamalar, itfaiye denetimlerinde ağır kusur sayılarak binaya iskan verilmesini engeller.
Şaftlardan geçen hava kanalı yangın durdurucu detayı W-J-7008, yangın güvenliği alanında önemli bir uygulamadır. Bu sistem, mekanik tesisatlarda kullanılan galvanizli çelik hava kanallarının, yangın dayanımı gerektiren duvar veya döşemelerden geçerken yangın ve dumanın önlenmesine yönelik geliştirilmiştir.
Üretici RectorSeal firmasının Metacaulk markası altında bulunan yangın durdurucu mastikler ve arka dolgu malzemeleri ile bu sistem oluşturulmuştur. Onay tarihi 05/02/2014 olan bu detay, UL laboratuvarlarında test edilmiş ve 120 dakika yangın dayanımı sağlamıştır.
Sistem, nominal 1016 mm x 508 mm boyutlarında No. 24 kalınlığında galvanizli çelik kanallar için tasarlanmış olup, bu kanallar duvara rijit şekilde çelik dişli çubuklar ve galvanizli köşebentlerle desteklenerek monte edilir. Arka dolgu malzemesi olarak taşyünü veya camyünü fitiller boşluğa sürtünmeli olarak yerleştirilir ve yangın durdurucu mastiklerle (Metacaulk 1000 veya 350i) boşluk tamamlanır.
Bu detay, yangın dayanımı ve güvenliği açısından kritik olan tesisat geçişlerinde güvenli bir çözüm sunar. Güçlü ve dayanıklı montaj elemanları, yüksek kalite dolgu ve mastik malzemeleri ile desteklenen bu sistem, yangın anında duman ve alev yayılımını engelleyerek can ve mal kayıplarını minimumda tutar. Bu nedenle, yangın yönetmeliklerine uygun projelerde tercih edilen önemli bir yangın güvenliği çözümüdür.
Detay No: W-J-7008
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 16 mm.
Detay Nevii: Şaftlardan Geçen Hava Kanalı
Geçilen Yapı Elemanı: Döşeme / Duvar
Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı > 127 mm / Beton Blok veya Tuğla duvar
Onay Tarihi: 05/02/2014
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Karma Mekanik, Havakanalı
Hava Kanalı Tipi: İzolasyonsuz Hava Kanalı
Yangın Dayanımı: 120 Dakika
Şaftlardan Geçen Hava Kanalı
Şaftlardan Geçen Hava Kanalı Yangın Durdurucu Nerede Kullanılır:
Bu sistem, F120 yangın dayanımlı betonarme veya bağımsız laboratuarda test edilmiş betonarme bloklardan yapılmış duvarlarda, galvanizli çelik hava kanallarının geçişi için tasarlanmıştır. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik ve ASTM E814 ile UL 1479 standartlarına göre kullanılmalıdır. Sistem uygulanmadığında yangın duman ve ısısının tesisat boşluğundan yayılması hızlı olur, yapısal bütünlüğü zayıflar, bu da can kaybına ve yapısal hasara yol açabilir.
Şaftlardan Geçen Hava Kanalı Yangın Durdurucu Detayı W-J-7008,
Yangın dayanımı ve mekanik tesisat güvenliği için optimize edilmiş bir üründür. RectorSeal markası altında üretilen Metacaulk 1000 ve Metacaulk 350i yangın durdurucu mastiklerinin kullanıldığı bu detay, nominal 1016 mm x 508 mm boyutlarında galvanizli çelik hava kanallarını kapsar.
Sistem, en az 152 mm kalınlığında beton veya beton blok duvarlardan geçen hava kanallarının yangına karşı 120 dakika koruma sağlamasına olanak tanır. Hava kanalı, çelik dişli çubuklar, somunlar ve galvanizli köşebentler ile sağlam şekilde monte edilerek yapısal bütünlük kazandırılır. Arka dolgu malzemesi olarak taşyünü veya camyünü fitil kullanılır ve boşluklara sürtünmeli şekilde yerleştirilir.
Yangın durdurucu mastikler, bu boşluklarda minimum 16 mm kalınlığında uygulanarak yüksek performanslı yangın bariyeri oluşturur. Bu sistemi tamamlayan ürünler Metacaulk 350i intumesan yangın durdurucu mastik ve MC 1000 yangın durdurucu akustik mastiktir. Şaftlardan geçen hava kanalı yangın durdurucu detayı, uluslararası standartlara sahip ve UL test laboratuvarlarından onaylıdır.
Bu ürün, yangın anında duman ve alevin yayılımını engelleyerek bina güvenliğini artırır. Kurulum kolaylığı, dayanıklılığı ve onaylı testleri ile yangın güvenliği konusunda üst düzey performans sağlar.

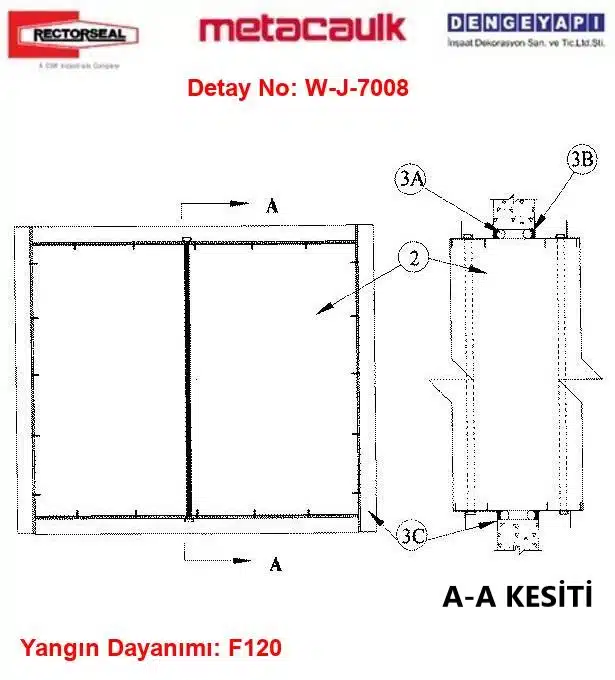

1) Döşeme veya Duvar
En az 152 mm kalınlığında takviyeli hafif ağırlıklı veya normal ağırlıklı (yaklaşık 1600-2400 kg/m³ yoğunlukta) beton kullanılmıştır. Duvar ayrıca beton blok tuğlalardan da yapılabilir. Maksimum tesisat deliği alanı 6381 cm² olup, maksimum boyutları 1092 mm'dir.
2) Hava Kanalı
Nominal 1016 mm x 508 mm (veya daha küçük) boyutlarında, No. 24 kalınlığında veya daha kalın galvanizli çelik hava kanalı, yangın durdurucu sistem içerisinde merkezsel veya eksantrik olarak monte edilir. Çelik hava kanalı ile tesisat deliği kenarı arasındaki boşluk minimum 19 mm, maksimum 57 mm olmalıdır. Çelik hava kanalı, duvar montajının her iki tarafından rijit olarak desteklenmelidir.
Montaj sırasında, 13 mm çapında dişli çelik çubuklar, hava kanalının merkezine ve duvarın her iki yanına yerleştirilir; bu çubuklar hava kanalının üst ve alt yüzeylerine 13 mm çelik somunlar ve 19x76 mm çapında çelik rondelalar ile sabitlenir.
Dişli çubuklar, duvar her iki tarafından maksimum 152 mm uzağa monte edilir. Ayrıca, en az 38x38x4,8 mm kalınlığında galvanizli çelik köşebentler, hava kanalının dış çevresine monte edilerek No. 10 kalınlığında ve 19 mm uzunluğunda sac vidalarla (maksimum 203 mm aralıklarla) sabitlenir. Köşebentler, duvarın her iki yüzüne monte edilir ve maksimum 305 mm aralıklarla yerleştirilir.
3) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki elemanlardan oluşur:
3A) Arka Dolgu Malzemesi
Derz Fitili, taşyünü veya camyünü fitil izolasyon boşluğa sürtünmeli olarak yerleştirilir. Arka dolgu malzemesi, dolgu malzemesinin gerekli kalınlığını karşılamak için her iki duvar yüzeyinden geride bırakılır.
3B) Yangın Durdurucu Malzeme
Boşluk içerisine minimum 16 mm kalınlığında yangın durdurucu malzemesi uygulanır ve duvarın her iki yüzeyi ile düzlenir. Kullanılacak mastikler: RECTORSEAL markalı Metacaulk 1000, Metacaulk 350i.
Şaftlardan Geçen Hava Kanalı Yangın Durdurucu Detayı W-J-7008
Havalandırma Hatlarınızda Sarsılmaz Yangın Güvenliği
Şaftlardan Geçen Hava Kanalı Yangın Durdurucu: W-J-7008 Detayı ile Maksimum Koruma
Binaların nefes boruları olan hava kanalları, yangın güvenliğinin en kritik noktalarını oluşturur. RectorSeal'ın profesyonel W-J-7008 çözümüyle, bu riskli geçişleri binanızın en güvenli noktalarına dönüştürüyoruz.
Neden Şaftlardan Geçen Hava Kanalı Yangın Durdurucu W-J-7008 Çözümünü Tercih Etmelisiniz? Bu detay, sadece bir dolgu işlemi değil, uluslararası sertifikalı bir mühendislik çözümüdür. Metacaulk sızdırmazlık teknolojisi ve çelik tutucu köşebentlerin kombinasyonu, en zorlu yangın koşullarında bile duman ve alev geçişini kesin olarak engeller.
Öne Çıkan Avantajlar:
-
2 Saatlik Kesintisiz Koruma: Duvarın yangın dayanımını koruyan, yönetmeliklerle %100 uyumlu çözüm.
-
Yapısal Güvenlik: Kanal içi ve dışı mekanik destekler sayesinde ısı altında dahi formunu koruyan sistem.
-
Geniş Uygulama Alanı: Beton blok veya dökme beton duvarlarda, farklı kanal boyutlarıyla tam performans.
