W-J-7016 detay kodu, beton veya beton blok duvarlardan geçen çelik hava kanalları için tasarlanmış, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarıyla tam uyumlu, 2 saat yangın dayanımı sunan profesyonel bir “Şaftlardan Geçen Hava Kanalı Yangın Yalıtımı” çözümüdür.
Özellikle mekanik şaftları ayıran yangın kompartıman duvarlarında sızdırmazlığı sağlamak üzere geliştirilen bu sistemin teknik analizi aşağıdadır:
Şaftlardan Geçen Hava Kanalı Yangın Yalıtımı W-J-7016 Neden Uygulanmalıdır?
-
Sertifikalı Yangın Dayanımı (2 Saat): Bu sistem, yangın anında alevlerin ve dumanın duvarın bir tarafından diğer tarafına geçişini 120 dakika boyunca (F-Rating) kesin olarak durdurur.
-
Noktasal Temas Uygunluğu: Hava kanalının duvar boşluğuna değdiği (0 inç/point contact) durumlarda dahi güvenli sızdırmazlık sağlayacak şekilde test edilmiştir.
-
Geniş Kanal ve Boşluk Toleransı: 21 x 21 inç (yaklaşık 53 x 53 cm) boyutuna kadar olan galvaniz çelik kanallar için uygundur. Kanal ile duvar arasındaki boşluk 1 inç (25 mm) mesafeye kadar çıkabilir.
-
Mekanik Sabitleme (Retaining Angles): Yangın anında kanalın deforme olup sızdırmazlığı bozmasını engellemek için kanalın her dört tarafına çelik tutucu köşebentler monte edilir.
Şaftlardan Geçen Hava Kanalı Yangın Yalıtımı W-J-7016 Uygulanmazsa Ne Olur?
-
Şaft Bacası Etkisi: Havalandırma şaftları yangın yayılımı için en riskli alanlardır; yalıtım yapılmazsa yangın tüm binaya dakikalar içinde sirayet eder.
-
Zehirli Gaz Sızıntısı: Yangın ölümlerinin birincil nedeni olan duman, kanal etrafındaki açıklıklardan sızarak tahliye yollarını kapatır.
-
Yasal Denetim Engeli: ANSI/UL 1479 veya ASTM E814 standartlarına uygun olmayan uygulamalar, itfaiye denetimlerinde ağır kusur sayılarak binaya iskan verilmesini engeller.
Şaftlardan Geçen Hava Kanalı Yangın Yalıtımı,
Yangın güvenliği alanında kritik bir konudur ve bu alanda kullanılan sistemlerin ayrıntılı tarifleri büyük önem taşır. RectorSeal üreticisi tarafından sunulan ve Metacaulk markası ile bilinen bu sistem, betonarme veya beton blok duvarlarda, 120 dakika yangın dayanımı sağlamak üzere tasarlanmıştır. Minimum 114 mm kalınlıkta betonarme duvar veya beton bloklardan oluşan yapılar içinde, maksimum 525 mm x 525 mm ölçülerinde galvanizli çelik hava kanalları kullanılır.
Bu kanallar, duvar içinde eksantrik ya da konsantrik olarak monte edilir ve rijit desteklerle sabitlenir. Yangın dayanımı için tesisat deliği içine minimum 100 mm kalınlığında ve 65 kg/m3 yoğunluğunda taşyünü dolgu sıkıca yerleştirilir. Ayrıca kanal yüzeylerinde ve arayüzlerde minimum 12 mm kalınlıkta Metacaulk 1000 yangın durdurucu mastik uygulanır.
Mastik, duvar ile kanal arasında sağlam bir bağ oluşturur ve yangının yayılmasını önler. Kanalın dört kenarına yerleştirilen galvanizli çelik köşebentler, sistemin stabilitesini ve yangına karşı direncini artırır. Bu köşebentler en az 0,7 mm kalınlığında olup, maksimum 50 mm aralıklarla vida ile sabitlenir. Tüm bu bileşenler, ASTM E814 ve UL 1479 standartları doğrultusunda test edilmiş ve onaylanmıştır.

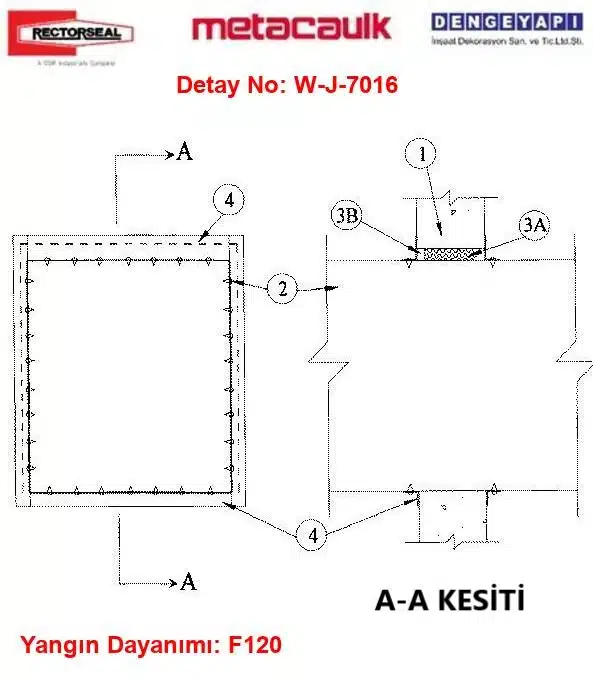

Detay No: W-J-7016
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 13 mm.
Detay Nevii: Şaftlardan Geçen Hava Kanalı Yangın Yalıtımı
Geçilen Yapı Elemanı: Duvar
Yapı Elemanı Tipi: Beton Blok veya Tuğla duvar
Onay Tarihi: 18/01/1999
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Karma Mekanik, Havakanalı
Hava Kanalı Tipi: İzolasyonsuz Hava Kanalı
Yangın Dayanımı: 120 Dakika
Şaftlardan Geçen Hava Kanalı Yangın Yalıtımı
Şaftlardan Geçen Hava Kanalı Yangın Yalıtımı W-J-7016
Bu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik hükümlerine ve ASTM E814 ile UL 1479 standartlarına uygun olarak inşa edilen betonarme duvarlardan geçen galvanizli çelik hava kanalları için geliştirilmiştir. Sistem metro, hastane, okul gibi kritik alanlarda yangın yayılımını önlemek için kullanılır. Uygulanmadığı takdirde, yangın ve duman yangın bölgesinden diğer alanlara hızla yayılır, bu da can ve mal kaybına sebep olabilir.
1) Duvar
Minimum 114 mm kalınlıkta, takviyeli hafif veya normal ağırlıklı (1600-2400 kg/m³) betonarme duvar. Duvar ayrıca beton bloklardan da oluşturulabilir. Maksimum tesisat deliği 484 inç kare (3120 cm²) ve maksimum boyut 559 mm’dir.
2) Hava Kanalı
Maksimum 525 mm x 525 mm (21 x 21 inç) veya daha küçük, No. 24 (0,55 mm) kalınlığında veya daha kalın galvanizli çelik hava kanalı, tesisat deliğinde eksantrik veya konsantrik olarak monte edilir. Boşluk içerisi minimum 0 mm (nokta teması) ve maksimum 25 mm aralıklı olabilir. Kanal, duvarın her iki tarafında rijit şekilde desteklenmelidir.
3) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki malzemelerden oluşmalıdır:
3A) Arka Dolgu Malzemesi
Tesisat deliğine sıkıca yerleştirilmiş ve kalıcı kalıp olacak şekilde minimum 100 mm kalınlıkta, minimum 65 kg/m³ yoğunlukta taşyünü dolgusu.
3B) Yangın Durdurucu Malzeme
Boşluk içerisine, duvar yüzeyleri ile aynı hizada minimum 12 mm kalınlıkta RECTORSEAL markalı Metacaulk 1000 yangın durdurucu mastik uygulanmalıdır. Nokta temas yerlerinde, duvar/kanal arayüzüne her iki duvar yüzeyinde minimum 6 mm çapında mastik bant uygulanır.
4) Çelik Köşebentler
Kanalın her dört tarafına, duvarın her iki yüzünde No. 22 (0,7 mm) veya daha kalın galvanizli çelik köşebentler (50 mm x 50 mm / 2"x2") yerleştirilmelidir. Köşebentler, kanal üzerine No. 8 (veya daha büyük) sac vidalarla, kanalın her iki ucundan maksimum 50 mm ve maksimum her 125 mm’de bir sabitlenmelidir.
Şaftlardan Geçen Hava Kanalı Yangın Yalıtımı W-J-7016
Havalandırma Hatlarınızda Sarsılmaz Yangın Güvenliği
Şaftlardan Geçen Hava Kanalı Yangın Yalıtımı: W-J-7016 ile Yönetmelik Uyumu
Binaların havalandırma sistemleri, yangın anında alevlerin taşınması için gizli bir yol oluşturabilir. RectorSeal'ın profesyonel W-J-7016 çözümüyle, hava kanallarınızın geçtiği her noktayı binanızın en güvenli alanlarına dönüştürüyoruz.
Neden W-J-7016 Çözümünü Tercih Etmelisiniz? Bu detay, sadece bir dolgu işlemi değil, uluslararası sertifikalı bir mühendislik çözümüdür. Metacaulk 1000 mastik teknolojisi ve çelik tutucu köşebentlerin kombinasyonu, en zorlu yangın koşullarında bile duman ve alev geçişini kesin olarak engeller.
Öne Çıkan Avantajlar:
-
2 Saatlik Kesintisiz Koruma: Duvarın yangın dayanım süresini koruyan, Türkiye Yangın Yönetmeliği ile tam uyumlu çözüm.
-
Yapısal Stabilite: Çelik tutucu köşebentler sayesinde kanalın fiziksel bütünlüğünü yangın altında dahi koruyan tasarım.
-
Noktasal Temas Esnekliği: Montaj hatalarını kompanse eden ve kanalın duvara değdiği durumlarda dahi sertifikalı çözüm sunan yapı.
Yangın Durdurucu Akustik Mastik - MC 1000,
RectorSeal üreticisi tarafından geliştirilmiş, yangın dayanımını artırmak için özel olarak tasarlanmış yüksek performanslı bir yangın durdurucu mastiğidir. Metacaulk markası altında sunulan bu ürün, Şaftlardan Geçen Hava Kanalı Yangın Yalıtımı W-J-7016 sisteminde kritik bileşen olarak görev yapar.
Sistem, betonarme veya beton blok duvarlarda galvanizli çelik hava kanallarının güvenli ve yangına dayanıklı geçişini sağlar ve MC 1000 mastik, bu sistemin yangın performansını maksimum seviyeye taşır. Ürün, en az 12 mm kalınlıkta uygulanarak tesisat deliğinde boşlukların tam olarak doldurulmasına yardımcı olur.
Taş yünü dolgusu ile birlikte kullanıldığında, 120 dakika yangın dayanımı elde edilmesi mümkün olur. MC 1000 mastik, ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiştir ve yangın sırasında yangının yayılmasını engelleme görevini üstlenir. Uygulaması kolaydır, elastik ve dayanıklı yapısı ile uzun ömürlü koruma sağlar.
Bu mastik, yapıların pasif yangın koruma standartlarının karşılanması için güvenilir bir çözümdür ve güvenli, dayanıklı yangın yalıtımı sağlamak isteyen tüm projelerde tercih edilmelidir.
