Tavan Derzi Yangın İzolasyonu Bu sistem; betonarme duvarlar veya beton blok duvarların üst bitiş çizgisi ile yapısal betonarme döşemelerin alt yüzeyi arasında bırakılan yatay tavan derzlerinin (kafa derzleri / head-of-wall joints) sızdırmaz hale getirilmesi amacıyla UL 2079 (Bina derz sistemlerinin yangın dayanımı testi) standardına uygun olarak test edilmiştir. Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi, duvar yapısının tasarımına bağlı olarak F120 veya F180 (120 veya 180 dakika) olarak tescil edilmiştir. Sistem, yapısal hareketleri ve salınımları karşılayabilen Class II hareket kabiliyetine sahip olup, nominal derz genişliğinde %25 sıkışma (kompresyon) veya genleşme (ekstansiyon) toleranslarını tam olarak sağlamaktadır.
1. Yapısal Eleman Ölçü ve Sınırları:
-
1. Döşeme Elemanları (Floor Assembly): En az 114 mm (4-1/2 in.) kalınlıkta takviyeli hafif veya normal yoğunlukta (1600-2400 kg/m³) betonarme beton. Alternatif olarak, en az 152 mm (6 in.) kalınlıkta boşluklu prefabrik betonarme döşeme elemanları da kullanılabilir. Döşemenin yangın dayanımı, duvar elemanının yangın dayanımına eşit veya ondan daha büyük olmalıdır.
-
2. Duvar Elemanları (Wall Assembly): En az 152 mm (6 in.) kalınlıkta takviyeli hafif veya normal yoğunlukta (1600-2400 kg/m³) yapısal betonarme duvar veya tescilli beton blok (briket) duvarlar. Derz sisteminin yangın dayanımı, montajın yapıldığı duvarın yangın dayanımına eşittir.
-
Derz Boşluğu Ölçüsü: Montaj anındaki maksimum derz genişliği 50 mm (2 in.) olmalıdır.
2. Yangın Durdurucu Ürün ve Uygulama Parametreleri:
-
3A. Arka Dolgu Kalıp Malzemesi (Forming Material): * Ürün Yapısı: Kalıcı kalıp görevi görmesi amacıyla en az 65 kg/m³ (4 pcf) yoğunlukta taşyünü dolgu levhası (Safing) kullanılmalıdır.
-
Uygulama Geometrisi: F120 (2 saat) dayanımlı duvarlarda en az 152 mm (6 in.) genişliğinde; F180 (3 saat) dayanımlı duvarlarda ise en az 168 mm genişliğinde kesilen taşyünü parçaları, derz boşluğuna dik gelecek şekilde (edge-first), derz doğrultusuna paralel olarak yerleştirilmelidir. Taşyünü katmanları, kalınlık yönünde en az %50 oranında sıkıştırılarak derz açıklığına sıkıca oturtulmalıdır.
-
Konumlandırma: Sıkıştırılan taşyünü bloğu, yangın durdurucu spreyin uygulanabilmesi için duvarın her iki dış yüzeyinden içeriye doğru belirli bir ölçüde reses (recessed) yapılarak konumlandırılmalıdır.
-
-
3B. Yangın Durdurucu Malzeme (Fill, Void or Cavity Material – Spray):
-
Ürün Adı: Metacaulk 1200.
-
Uygulama Derinliği: Derz açıklığına ve sıkıştırılmış taşyününün üzerine, duvarın her iki yüzeyinde de en az 3.2 mm (1/8 in.) yaş film kalınlığında (1.6 mm kuru film kalınlığı oluşturacak şekilde) yangın durdurucu esnek sprey uygulanmalıdır. Kaplama, derz çizgisinden döşemenin alt yüzeyine ve duvarın dış yüzeylerine en az 13 mm (1/2 in.) taşacak şekilde bindirilerek (overlap) kesintisiz olarak püskürtülmelidir.
-
Tavan Derzi Yangın İzolasyonu Uygulanmazsa Ne Olur?
-
Katlar Arası Yangın ve Duman İlerlemesi: Duvar ve derz hattı boyunca hedeflenen F120 veya F180 dakika pasif yangın dayanımı elde edilemez. Yangın anında oluşan yüksek basınç ve alev cephesi, tavan ile duvar birleşim arakesitinde bırakılan 50 mm’lik boşluktan yan odaya veya dikey şaft kanallarına saniyeler içinde sirayet eder. Taşyününün %50 oranında sıkıştırılmadan gevşek bırakılması ya da Metacaulk esnek sprey kaplamasının derz kenarlarına en az 13 mm bindirilmemesi durumunda, binanın sismik hareketleri veya termal genleşmeleri esnasında yalıtım yırtılır ve derz açık bir duman sızıntı rotasına dönüşür.
-
Yönetmelik ve Mevzuat İhlali: Duvar-tavan kafa derzlerinde test edilmiş sismik hareket kabiliyetli yangın yalıtım detaylarının bulunmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı duruma düşürerek majör teknik uygunsuzluk kaydı oluşturur.
Detay No: HW-D-0109
Detay Tipi: Yapısal Derz
Yangın Durdurucu Kalınlık: 3 mm.
Detay Nevii: Duvar - Betonarme Döşeme Tavan Derzi
Detayın Cinsi: Duvardan Tavana Derz
Derz Genişliği: 50 mm veya Küçük
Onay Tarihi: 21/10/2015
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Yangın Dayanımı: 180 Dakika
Duvar - Betonarme Döşeme Tavan Derzi
Tavan Derzi Yangın İzolasyonu Betonarme Döşeme ile Duvar arasındaki tavan derzinde Yangın Durdurucu için; Esnek Yangın Durdurucu Sprey Mastik uygulama detayı HW-D-0108 için MC1200 kullanılmış ve +/- %25 Sıkışabilirlik veya genleşebilirlik şartında F240 Yangın Dayanımı sağlanmıştır.
Tavan Derzi Yangın İzolasyonu Duvar ve Tavan Birleşimlerinde Sismik Koruma: Metacaulk Esnek Sprey Teknolojisi
Çok katlı nitelikli binalarda, hastanelerde ve endüstriyel tesislerde dikey bölme duvarlarının tavan ve döşeme birleşim sınırlarında bırakılan kafa derzleri, yangın esnasında alev ve zehirli duman geçişine en çok maruz kalan yatay açıklıklardır. Binanın termal genleşme döngüleri, rüzgâr yükleri ve sismik salınımları nedeniyle sürekli dinamik hareket halinde olan bu derzlerde kesintisiz bir yangın bariyeri sağlamak, statik dolgu malzemelerinden çok daha gelişmiş mühendislik çözümleri gerektirir. Tavan Derzi Yangın İzolasyonu HW-D-0109 sistem detayı, 50 mm (2 in.) genişliğe kadar olan tavan derzlerini tescil altına alan, uluslararası akredite sertifikalı profesyonel bir pasif yangın durdurucu metodoloji sunar.
Tavan Derzi Yangın İzolasyonu Sistemin sızdırmazlık omurgası, derz boşluğuna %50 gibi yüksek bir kompresyon oranıyla sıkıştırılarak yerleştirilen yüksek yoğunluklu taşyünü ve yapısal hareketlere tam uyum sağlayan elastik Metacaulk 1200 Spray kaplama kombinasyonuna dayanır. Class II sismik hareket kabiliyeti sayesinde binanın titreşim, oturma ve deprem salınımlarında çatlama, dökülme veya kopma yapmadan esnekliğini koruyan bu sistem, duman sızdırmazlığı performansını en üst seviyede tutarken 180 dakikaya kadar (F180) kesintisiz pasif yangın bütünlüğü sağlar. Tavan Derzi Yangın İzolasyonu Projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarına tam uyumlu hale getiren bu tescilli teknoloji, modern mimaride yapısal can emniyetini tescil altına alır.
1) Döşeme
Minimum 114 mm kalınlığında, çelik donatılı hafif veya normal yoğunlukta (1600-2400 kg/m³) betonarme beton. Döşeme ayrıca minimum 152 mm kalınlığında herhangi bir içi boş prekast beton eleman kullanılarak da inşa edilebilir.
Döşemenin yangın dayanımı, duvarın yangın dayanımına eşit veya daha büyük olmalıdır.
2) Duvar
Minimum 152 mm kalınlığında çelik donatılı hafif veya normal yoğunlukta (1600-2400 kg/m³) betonarme beton. Duvar ayrıca herhangi bir Beton Blok kullanılarak da inşa edilebilir.
Derz sisteminin yangın dayanımı, duvarın yangın dayanımına eşittir.
3) Yangın Durdurucu Sistem
Döşemenin altı ile duvarın üstü arasındaki maksimum derz genişliği (derz sistemi montajı sırasında) 50 mm'dir. Derz sistemi, monte edilmiş genişlikten maksimum %25 oranında sıkışmayı veya genişlemeyi karşılayacak şekilde tasarlanmıştır. Derz sistemi aşağıdaki bileşenlerden oluşmaktadır:
3A) Arka Dolgu Malzemesi
Minimum 65 kg/m³ yoğunlukta taş yünü levha yalıtımı, derz açıklığına kalıcı dolgu olarak yerleştirilmelidir. Levha parçaları, sırasıyla F120 ve F180 saatlik dayanım için minimum 152 mm veya 168 mm genişliğinde kesilerek, kenarları derz açıklığına ilk olarak yerleştirilip, derz yönüne paralel olacak şekilde monte edilmelidir. Levha kesitleri, kalınlıkta en az %50 sıkıştırılarak duvarın her iki yüzeyinden geri çekilecek şekilde yerleştirilmelidir.
3B) Yangın Durdurucu Malzeme
Derz içine minimum 3,2 mm yaş kalınlıkta veya 1,6 mm kuru kalınlıkta yangın durdurucu malzemesi, her iki duvar yüzeyi ile döşeme alt yüzeyine uygulanmalı ve döşeme altına ve her iki duvar yüzeyine minimum 13 mm taşacak şekilde örtülmelidir.
Kullanılabilir Ürünler: RECTORSEAL — Metacaulk 1200

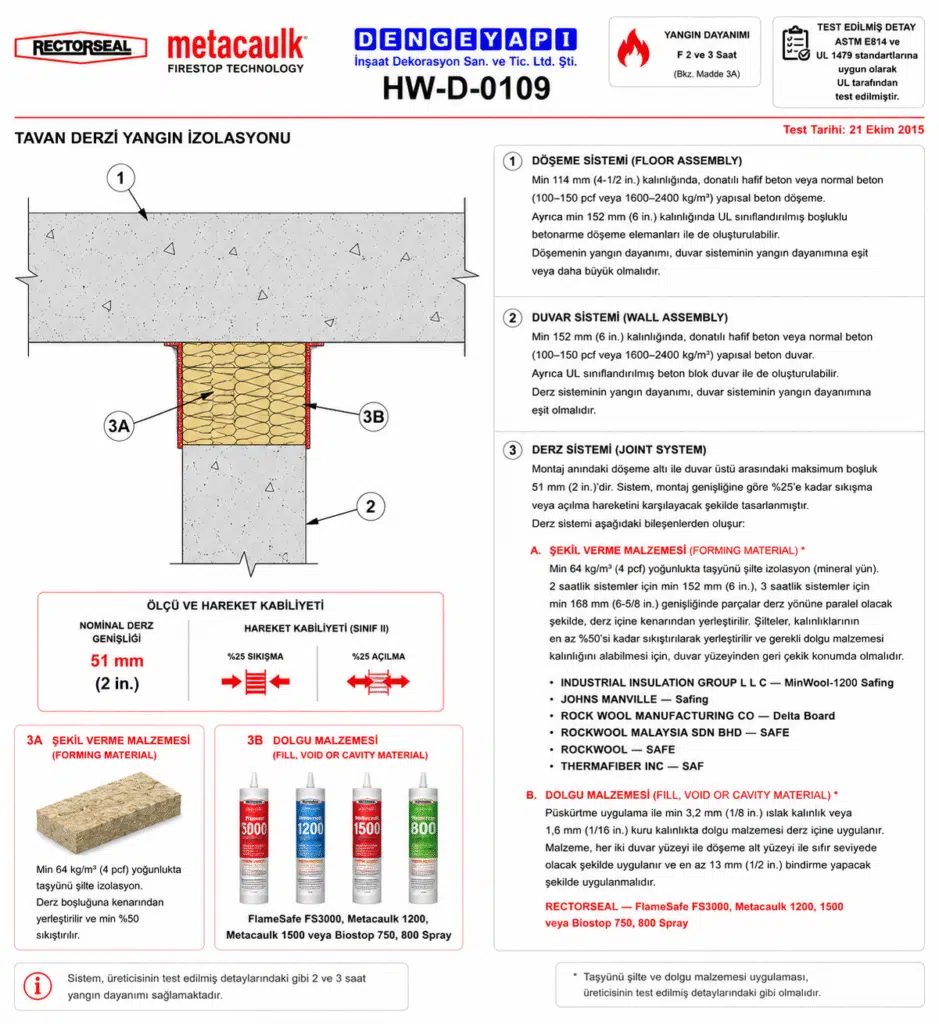

Tavan Derzi Yangın İzolasyonu Detayı HW-D-0109
