TRC-PV-126-01
Alçıpan Duvarda Boş Rezervasyon için Yangın Durdurucu Mastik uygulama detayı TRC/PV 126-01
Alçıpan Duvar Boş Delik
Detay Bilgileri
Sistem Hakkında
TRC-PV-126-01 alçıpan duvarlarda boş rezervasyonların duman ve alev sızdırmazlığını sağlamak üzere tasarlanmış yangın durdurucu mastik çözümüdür. 30 mm uygulama kalınlığı ile F120 yangın dayanımı sağlar; Warnock Hersey gözetiminde ASTM E814 ve UL 1479 standartlarına uygun olarak değerlendirilmiştir. Uygulamada, açıklık çevresi mineral yün ile desteklenir ve sızdırmazlık Yangına Dayanıklı Mastik Metacaulk 950 i le tamamlanır. RectorSeal Metacaulk sistemi, alçıpan duvarlarda boş rezervasyon geçişleri için hızlı montaj, esneklik ve uzun ömürlü performans sunar. Çözüm Türkiye Binaların Yangından Korunması Hakkında Yönetmelik hükümlerine uygundur.
Kullanılan Ürün ve Uygulama
Alçıpan duvar üzerindeki delikte Yangın Durdurucu Mastik detayı TRC/PV 126-01 nolu detay Warnock Hersey tarafından sertifikalanmış deyada MC 950 Yangın Durdurucu Mastik kullanılmış olup, F120 yangın dayanımı elde edilmiştir.
Detay İçeriği Ürünler & Alternatifleri

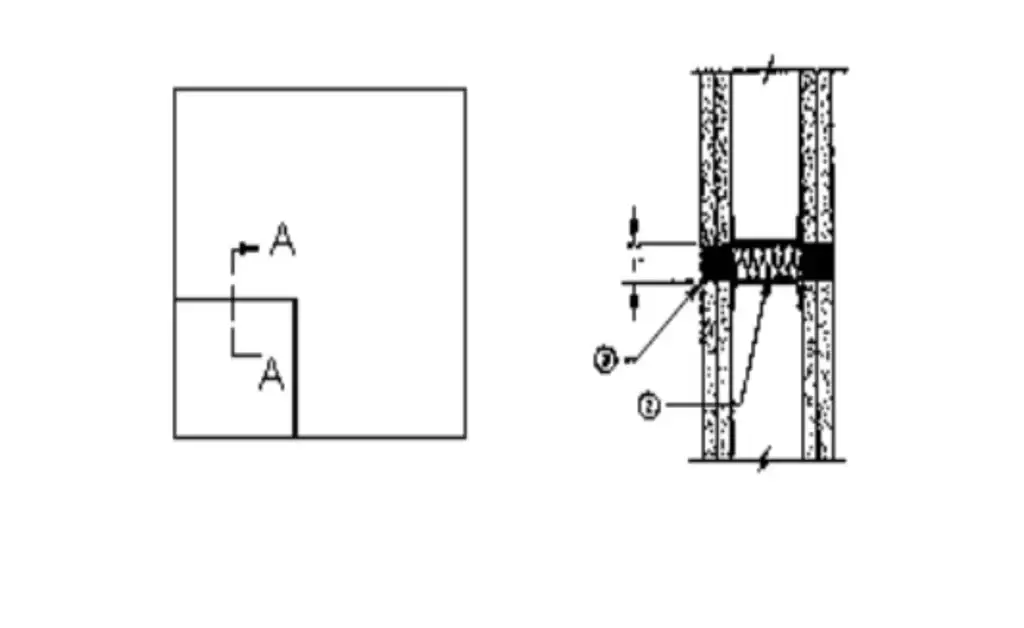

Pasif Yangın Durdurucu Detayı — Teknik Bileşenler
1) Duvar
Nominal 120 mm kalınlığında galvaniz celik U profilleri ve alçıpan plakalar kullanılarak yapılmış, F120 yangın dayanımı olan duvarlarda en fazla 25 mm çapında delik olmalıdır.
2) Arka Dolgu Malzemesi
Taşyünü ile 65 mm x 25 mm dolgu yapılmalıdır.
3) Yangın Durdurucu Malzeme
-Yangın Durdurucu Mastik- Min. 30 mm kalınlığında MC 950 Yangın Durdurucu Mastik her iki yüzden uygulanmalıdır.
Detay Açıklaması
Pasif yangın durdurucu detayı : Alçıpan Duvarda tesisat geçişi için Gelecekte kullanılmak üzere bırakılan boş Rezervasyon için Yangın Durdurucu Mastik Detayının Warnock Hersey Laboratuarlarında test edilmiş raporudur. Yangın Yönetmeliği Madde 69 bu tür boşluklarda yangın durdurucu ürünler ile tedbir alınmasını, bağımsız laboratuar testlerine dayanarak uygulama yapılmasını şart koşmaktadır.
Binaların Yangından Korunması Hakkında Yönetmelik Madde 26, yapılardaki döşemelerin yangın dayanımlı olmasını tariflerken, döşemelerde alev, duman ve zehirli gaz geçişine imkan tanıyan boşlukların olamayacağını, her kat döşemesinin bir ayrı bir yangın zonu oluşturduğunu ifade eder.
Ayrıca; Madde 25’de yangın bölmesi ve yangın duvarı olarak kullanılan duvarlarda da yangın yayılımının engellenmesini, döşemelerden geçmek zorunda olan tüm tesisat borularının, geçiş yaptıkları delik çevresinde uluslararası laboratuarlar tarafından yangın testine tabi olmuş, malzeme ve detaylar ile sertifikalanmış bir nokta detayı ile korunması gereğini bildirir.
Bu boru geçişi yangın durdurucu detayı; ilgili yangın durdurucu mastik ürünü kullanılarak Döşemeden Geçen Boru Yangın Durdurucu Mastik Detayı 10 inç çapa kadar çelik borunun 14 inç delikten geçmesi durumunda F180 dakika yangın dayanımını temin ettiği UL tarafından test edilmiş ve sertifikalanmıştır. Uygulama şartlarında farklılık olması durumunda teknik birimimize başvurarak, farklı çözüm imkanlarını danışabilirsiniz.
Sık Sorulan Sorular
TRC-PV-126-01 detayında alçıpan duvardaki boş rezervasyon için F dayanımı nedir?
TRC-PV-126-01 detayı F120 (120 dakika) yangın dayanımı sağlar.
TRC-PV-126-01 hangi standartlara göre test edilmiştir?
TRC-PV-126-01, ASTM E814 ve UL 1479 standartlarına göre Warnock Hersey laboratuvarında değerlendirilmiştir.
TRC-PV-126-01 uygulamasında hangi ürün ve kalınlık kullanılır?
TRC-PV-126-01 uygulamasında yangına dayanıklı mastik Metacaulk 950 kullanılır ve önerilen uygulama kalınlığı 30 mm’dir.
TRC-PV-126-01 hangi yapı elemanında uygulanır?
TRC-PV-126-01, alçıpan duvarlarda yer alan boş rezervasyonların yangın ve duman sızdırmazlığı için tasarlanmıştır.
TRC-PV-126-01 Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun mudur?
Evet. TRC-PV-126-01, F120 performansına sahip olup uluslararası test standartlarına dayanır ve Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygundur.
TRC-PV-126-01 kodu ne anlama geliyor?
TRC-PV-126-01, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Boş Rezervasyon. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
