Duvardan Geçen PVC Boru Yangın Durdurucu Detayı W-J-2001 — Betonarme duvarda Yanıcı Boru geçişi için Yangın Durdurucu Sistem (MC Yangın Durdurucu Sargı)
Betonarme veya test edilmiş beton blok duvarlarda PVC ve PEX gibi yanıcı boru geçişleri için F60 yangın durdurucu sistem. Boru çevresi MC Yangın Durdurucu Sargı ile yalıtılır.
Detay Bilgileri
Sistem Hakkında
Duvardan Geçen PVC Boru Yangın Durdurucu Detayı W-J-2001 Yangın Durdurucu Sistemi, betonarme ve test edilmiş beton blok duvarlarda yanıcı boru geçişlerini güvenli bir şekilde yalıtmak için geliştirilmiştir. Duvardan Geçen PVC Boru Yangın Durdurucu Detayı Bu sistem, 114 mm kalınlığındaki duvarlarda en fazla 64 mm çaplı tesisat deliklerinde uygulanabilir. Yangın durdurucu malzeme olarak RECTORSEAL – MC Yangın Durdurucu Sargı kullanılmakta olup, duvarın her iki yüzünde boşluk içerisine yerleştirilir. Bu sistemin uluslararası standartlara uygunluğu, ASTM E814 ve UL 1479 tarafından test edilmesi ile belgelenmiştir. Yangın dayanımı açısından bu sistem, gelişmiş koruma sağlar ve yangının yayılmasını önlemek için kritik bir rol oynar.
Kullanılan Ürün ve Uygulama
Modern binalarda pasif yangın koruma sistemleri, yangın güvenliği yönetmeliklerinin gerekliliklerini karşılamak ve yangın anında can güvenliğini sağlamak için kritik bir rol oynamaktadır. Duvardan Geçen PVC Boru Yangın Durdurucu Detayı W-J-2001 Yangın Durdurucu Sistemi, ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiştir ve yangının yayılmasını önlemek için etkin bir çözüm sunmaktadır. Yangın durdurucu malzemelerin kullanımı, yapıların yangın güvenliğini artırmakta ve riskleri minimize etmektedir.
Duvardan Geçen PVC Boru Yangın Durdurucu Detayı Bu sistem, FM (Factory Mutual) onaylı malzemeler kullanarak, hem ulusal hem de uluslararası standartlara uygun bir koruma sağlar. Yangın anında, bu tür sistemlerin etkili bir şekilde çalışması, can ve mal güvenliğini sağlamak açısından hayati öneme sahiptir. Denge Yapı olarak, binalarınızda pasif yangın koruma sistemlerini uygulayarak güvenliğinizi artırmayı hedefliyoruz.
Betonarme Duvar Geçişlerinde Kompakt ve Güçlü Yangın Bariyeri: Metacaulk Wrap Strip
Nitelikli yapılarda ve endüstriyel tesislerde yangın kompartıman duvarlarından geçen nominal 38 mm (1-1/2 in.) çapına kadar olan PVC atıksu boruları ile 25 mm çapındaki PEX temiz su hatları, yangın esnasında dikey ve yatay alev ilerlemesi açısından en hassas geçiş noktalarıdır. Betonarme ve briket duvarların yüksek yangın direnci, geçiş boşluklarında aynı performansı gösterecek tescilli pasif yangın durdurucu mühendislik çözümleri ile desteklenmelidir. Duvardan Geçen PVC Boru Yangın Durdurucu Detayı W-J-2001 sistem detayı, betonarme duvar geçişlerini tescil altına alan, uluslararası akredite sertifikalı profesyonel bir metodoloji sunar.
Sistemin sızdırmazlık mimarisi, hantal dış metal kelepçe maliyetlerine ihtiyaç duymadan, duvarın her iki yüzeyinde boru çevresine sarılarak anüler boşluğa sürülen çift yönlü Metacaulk Wrap Strip (MC Yangın Durdurucu Sargı) teknolojisine dayanır. Duvar yüzeylerinden en fazla 6 mm dışarı taşacak şekilde konumlandırılan bu yüksek mühendislik ürünü reaktif şerit, yangın ısısıyla karşılaştığı anda milisaniyeler içinde genleşerek eriyen PVC veya PEX borunun yerini aşılmaz bir kömür bariyeriyle mühürler. Duvarın her iki tarafında sağlanan F60 (60 dakika / 1 Saat) kesintisiz pasif yangın bütünlüğü, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarına tam uyumlu hale getirir.
Detay İçeriği Ürünler & Alternatifleri

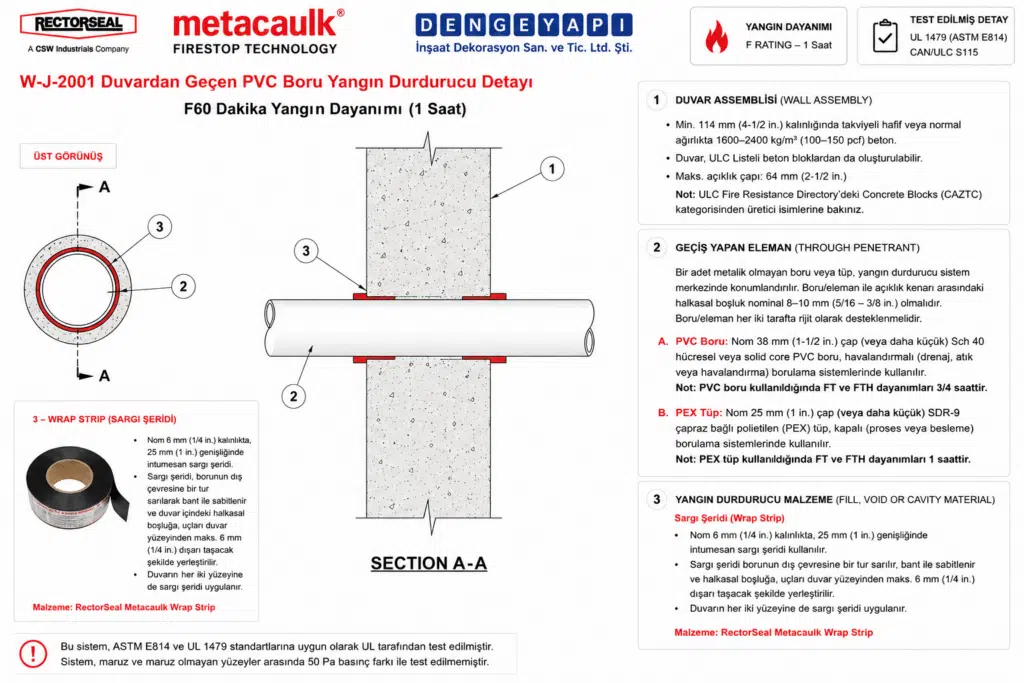

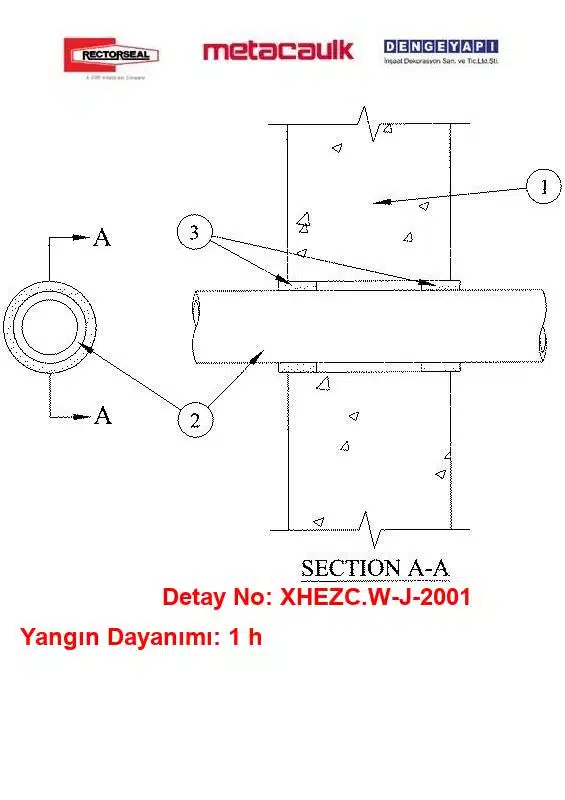

Duvardan Geçen PVC Boru Yangın Durdurucu Detayı — Teknik Bileşenler
1) Duvar
En az 114 mm (4-1/2 in.) kalınlıkta, 1600–2400 kg/m³ yoğunluk aralığında hafif veya normal ağırlıkta betonarme duvar. Duvar, ULC listeli beton bloklarla da oluşturulabilir. Tesisat Deliği azami çapı 64 mm (2-1/2 in.) olacaktır.
2) Boru
Bir adet yanıcı boru veya boru hattı, Yangın Durdurucu Sistem içinde Tesisat Deliği Boşluğu 8–10 mm olacak şekilde ortalanır. Boru, duvarın her iki tarafında rijit olarak desteklenecektir. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir.
2A) PVC Boru
Nominal 1-1/2 in (40 mm) çap veya daha küçük, Schedule 40 hücresel veya masif çekirdekli PVC boru; havalıklı (drenaj, atık veya havalık) tesisatlarda kullanım içindir.
2B) PEX Boru
Nominal 1 in (25 mm) çap veya daha küçük, SDR-9 PEX boru; Kapalı (proses veya besleme) hatlarda kullanım içindir.
3) Yangın Durdurucu Malzeme — Sargı
6 mm kalınlığında ve 25 mm genişliğinde İntumesan sargı, boru çevresine kesintisiz bir tur sarılır, bantla sabitlenir ve Boşluk içerisine kaydırılır. Sargı uçları duvar yüzeyinden en fazla 6 mm taşacak şekilde ayarlanır. Uygulama, duvarın her iki yüzünde gerçekleştirilir. Ürün: RECTORSEAL — MC Yangın Durdurucu Sargı.
Detay Açıklaması
Duvardan Geçen PVC Boru Yangın Durdurucu Detayı W-J-2001 Yangın Durdurucu Sistemi, betonarme veya beton blok şaft duvarlarında yanıcı boru geçişlerinin güvenli bir şekilde yalıtılması amacıyla tasarlanmıştır. Bu sistem, özellikle havalıklı (drenaj, atık veya havalık) PVC hatları ve kapalı (proses veya besleme) PEX hatları için uygundur. Yangın durdurucu ürünler arasında yer alan RECTORSEAL – MC Yangın Durdurucu Sargı, borunun çevresine sarılarak duvarın her iki tarafında boşluk içerisine yerleştirilir. Bu uygulama, yangın güvenliği açısından büyük önem taşır.
Duvardan Geçen PVC Boru Yangın Durdurucu Detayı Yangın durdurucu sistemlerin uygulanmaması durumunda, yangının yayılması hızlanabilir ve bu da can ve mal kaybına yol açabilir. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik gerekliliklerine uygun olarak geliştirilmiş bu sistem, yangın güvenliğini sağlamak için kritik bir öneme sahiptir. W-J-2001, test edilmiş ve sertifikalı bir sistem olarak, hem konut hem de ticari yapılar için güvenli bir çözüm sunmaktadır.
Duvardan Geçen PVC Boru Yangın Durdurucu Detayı Uygulama Esasları
Duvardan Geçen PVC Boru Yangın Durdurucu Detayı Bu sistem; yanıcı plastik boruların ve PEX tüplerin betonarme duvar veya beton blok duvar yapılarından yatay geçişlerini sızdırmaz hale getirmek amacıyla “Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Lab.) Tarafından Test Edilmiştir.” Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi F60 (60 dakika / 1 Saat) olarak tescil edilmiştir.
1. Yapısal Duvar Elemanları Ölçü Sınırları (Wall Assembly):
-
Duvar Yapısı: En az 114 mm (4-1/2 in.) kalınlıkta takviyeli hafif veya normal yoğunlukta (1600-2400 kg/m³) betonarme yapısal duvar beton blok (briket) duvar elemanları.
-
Tesisat Deliği Ölçüsü: Duvar üzerinde açılacak dairesel geçiş deliğinin maksimum çapı 64 mm (2-1/2 in.) olmalıdır.
2. Geçiş Yapan Tesisat Tipleri ve Toleransları (Through Penetrant):
Yangın durdurucu sistem içerisinde merkezlenmiş (konsantrik) olarak konumlandırılan ve duvarın her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru veya tüp geçişi. Geçen hat dış çeperi ile delik kenarı arasındaki anüler boşluk (tesisat deliği boşluğu) nominal 8 mm ila 10 mm (5/16 in. – 3/8 in.) aralığında tutulmalıdır.
-
A. Polyvinyl Chloride (PVC) Boru: Nominal 38 mm (1-1/2 in.) veya daha küçük çapta, Schedule 40 dolu (solid core) veya hücresel (cellular core) gövdeli PVC borular.
-
B. Cross Linked Polyethylene (PEX) Tubing: Nominal 25 mm (1 in.) veya daha küçük çapta, SDR 9 PEX tüpler; kapalı (proses veya besleme) sistemlerde.
3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:
-
3. MC Yangın Durdurucu Sargı (Wrap Strip):
-
Ürün Adı: Metacaulk Wrap Strip.
-
Uygulama: Nominal 6 mm (1/4 in.) kalınlığında ve 25 mm (1 in.) genişliğinde intumesan şerit. Geçen borunun/tüpün dış çevresine tek kat (one layer) halinde kesintisiz olarak sarılacak, alüminyum/kağıt bant ile sabitlenecektir.
-
Çift Yönlü Montaj: Hazırlanan intumesan sargı grupları, duvarın her iki yüzeyindeki anüler boşlukların içerisine sürülecektir. Sargıların dış kenarları duvar yüzeylerinden dışarıya doğru en fazla 6 mm (1/4 in.) taşacak şekilde hizalanacaktır.
-
Duvardan Geçen PVC Boru Yangın Durdurucu Detayı Uygulanmazsa Ne Olur?
-
Yatay Yangın ve Duman İlerlemesi: Duvar geçişi boyunca hedeflenen F60 dakika pasif yangın bütünlüğü koruması elde edilemez. Yangın anında oluşan yüksek sıcaklık ve plastik boruların hızla erimesi duvarda açık bir dikey/yatay baca etkisi oluşturur. Duvarın her iki yüzeyine yerleştirilmesi gereken ve en fazla 6 mm dışarı taşacak şekilde hizalanan Metacaulk Wrap Strip intumesan sargıları (3) eksik ya da hatalı yapılırsa, borunun erimesiyle açığa çıkan boşluk mühürlenemez. Alevler ve yoğun zehirli duman dalgası komşu yangın kompartımanlarına saniyeler içinde sirayet eder.
-
Yönetmelik ve Mevzuat İhlali: Betonarme duvar geçişlerinde test edilmiş tescilli pasif yangın durdurucu detayların uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı duruma düşürerek yapı denetim süreçlerinde majör teknik uygunsuzluk oluşturur.
Sık Sorulan Sorular
W-J-2001 kodlu Duvardan Geçen PVC Boru Yangın Durdurucu Detayı nedir ve Metacaulk Yangın Durdurucu Sargı ile nasıl çalışır?
W-J-2001, betonarme veya test edilmiş beton blok duvarlarda PVC ve PEX gibi yanıcı boru ile plastik konduit geçişlerini güvence altına alan bir yangın durdurucu çözümdür. Bu detayda Metacaulk Yangın Durdurucu Sargı (MC) boru çevresine kesintisiz bir tur sarılarak duvarın her iki yüzünde uygulanır ve yangın anında genleşip açıklığı kapatarak 60 dakikalık performans sağlar.
W-J-2001 detayında Metacaulk sargı ile hangi boru tipleri ve çapları korunur?
W-J-2001 detayı ve Metacaulk Yangın Durdurucu Sargı, nominal 1-1/2 inç (40 mm) ve daha küçük PVC drenaj/atık/havalık hatlarını ve nominal 1 inç (25 mm) ve daha küçük SDR-9 PEX kapalı (proses/besleme) hatlarını korur. Tipik ölçüler arasında 38 mm PVC ve 1 inç PEX yer alır.
W-J-2001 için duvar ve delik şartları nelerdir; Metacaulk sargı uygulamasına nasıl hazırlanılır?
W-J-2001'de duvar en az 114 mm kalınlıkta ve yaklaşık 1600–2400 kg/m³ yoğunlukta hafif veya normal ağırlıkta betonarme ya da uygun şekilde test edilmiş beton blok olmalıdır. Tesisat deliği azami 64 mm olmalı; boru deliğin içinde ortalanarak 8–10 mm'lik bir boşluk bırakılmalı ve boru her iki tarafta rijit desteklenmelidir. Bu hazırlık, Metacaulk Yangın Durdurucu Sargı'nın doğru şekilde yerleştirilmesini sağlar.
Metacaulk Yangın Durdurucu Sargı W-J-2001 detayında nasıl uygulanır?
6 mm kalınlığında ve 25 mm genişliğinde Metacaulk intümesan sargı, W-J-2001 kapsamındaki borunun çevresine kesintisiz bir tur sarılır, bantla sabitlenir ve 8–10 mm'lik boşluğa kaydırılır. Sargı uçları duvar yüzeyinden en fazla 6 mm taşacak şekilde ayarlanır ve uygulama duvarın her iki yüzünde tekrarlanır.
W-J-2001 ve Metacaulk sargı hangi testlere göre onaylıdır ve sağlanan yangın dayanımı nedir?
W-J-2001 detayı, UL tarafından ASTM E814 ve UL 1479 standartlarına göre test edilmiştir. Metacaulk Yangın Durdurucu Sargı ile birlikte bu detay 60 dakika yangın dayanımı sağlar. İlgili onay tarihi 27/07/2009'dur.
W-J-2001 detayında PVC ve PEX hatlarının kullanım senaryoları Metacaulk sargı ile nasıl farklılaşır?
W-J-2001'e göre Metacaulk sargı, PVC borular için drenaj/atık/havalık gibi havalıklı tesisatlarda; PEX borular için ise proses veya besleme gibi kapalı hatlarda kullanılır. Her iki durumda da boru çapı sınırları ve çift taraflı uygulama şartı korunarak 60 dakikalık performans elde edilir.
W-J-2001 kodu ne anlama geliyor?
W-J-2001, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Beton veya Yığma Duvar · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
