W-J-2003
Duvardan Geçen PVC Boru Yangın Yalıtım Detayı W-J-2003 — Betonarme duvarda PVC boru geçişi için MC Yangın Durdurucu Sargı
Betonarme duvarlarda PVC boru geçişleri için F120 yangın durdurucu sistem. MC Yangın Durdurucu Sargı, yanıcı boru çevresinde alev ve dumana karşı güvenli bir bariyer oluşturur.
Detay Bilgileri
Sistem Hakkında
Duvardan Geçen PVC Boru Yangın Yalıtım Detayı W-J-2003 sistemi, betonarme duvarlarda PVC boru geçişleri için tasarlanmış bir yangın durdurucu sistemdir. Duvardan Geçen PVC Boru Yangın Yalıtım Detayı Bu sistem, MC Yangın Durdurucu Sargı ile yanıcı boru etrafında güvenli bir bariyer oluşturarak, yangın anında duman ve alevlerin geçişini engellemektedir. Yangın durdurucu sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. Bu sayede, sistemin yangın performansı güvence altına alınmıştır.
Betonarme duvarlar, en az 150 mm kalınlığında ve 1600-2400 kg/m³ birim hacim ağırlığına sahip hafif veya normal ağırlıkta donatılı betonarme malzemeden oluşmalıdır. Tesisat deliği maksimum çapı 100 mm olacak şekilde tasarlanmıştır. Kullanılan PVC boru, 50 mm (2”) çapında veya daha küçük olmalıdır ve havalıklı tesisat sistemlerinde kullanılmak üzere yerleştirilmiştir. Yangın durdurucu ürünlerin doğru bir şekilde montajı, yangın güvenliği açısından hayati öneme sahiptir.
Kullanılan Ürün ve Uygulama
Yangın koruma yönetmelikleri, binaların güvenliğini sağlamak ve yangın anında olası zararları minimize etmek amacıyla oluşturulmuştur. Duvardan Geçen PVC Boru Yangın Yalıtım Detayı W-J-2003 sistemi, bu yönetmeliklere uygun olarak geliştirilmiş ve ASTM E814, UL 1479 gibi uluslararası standartlarla test edilmiştir. Bu sistem, yangın güvenliğinin sağlanmasında önemli bir rol oynamaktadır. Yangın koruma sistemleri, binaların hem işlevselliği hem de güvenliği için temel bir unsurdur.
Günümüzde, binaların yangın güvenliği açısından pasif yangın koruma sistemlerinin önemi giderek artmaktadır. Bu sistemler, yangının yayılmasını önleyerek, insanların güvenliğini sağlamayı amaçlamaktadır. Duvardan Geçen PVC Boru Yangın Yalıtım Detayı W-J-2003 yangın durdurucu sistemi, FM (Factory Mutual) onaylı malzemeler kullanarak, yangın anında yüksek performans gösterir ve güvenli bir ortam sunar.
Betonarme Duvar Geçişlerinde Kesintisiz Yangın Emniyeti: Metacaulk Wrap Strip
Nitelikli binalarda, konut projelerinde ve endüstriyel tesislerde yangın kompartıman duvarlarından geçen nominal 51 mm (2 in.) çapına kadar olan PVC atıksu ve drenaj boruları, yangın esnasında dikey ve yatay alev ilerlemesi açısından en hassas geçiş noktalarıdır. Betonarme ve briket duvarların yüksek yangın direnci, geçiş boşluklarında aynı performansı gösterecek tescilli pasif yangın durdurucu mühendislik çözümleri ile desteklenmelidir. Duvardan Geçen PVC Boru Yangın Yalıtım Detayı W-J-2003 sistem detayı, betonarme duvar geçişlerini tescil altına alan, uluslararası akredite sertifikalı profesyonel bir metodoloji sunar.
Duvardan Geçen PVC Boru Yangın Yalıtım Detayı Sistemin sızdırmazlık mimarisi, hantal dış metal kelepçe maliyetlerine ihtiyaç duymadan, duvarın her iki yüzeyinde boru çevresine sarılarak anüler boşluğa sürülen çift yönlü Metacaulk Wrap Strip (MC Yangın Durdurucu Sargı) teknolojisine dayanır. Duvar yüzeyleriyle hem yüz veya en fazla 3 mm dışarı taşacak şekilde konumlandırılan bu yüksek mühendislik ürünü reaktif şerit, yangın ısısıyla karşılaştığı anda milisaniyeler içinde genleşerek eriyen PVC borunun yerini aşılmaz bir kömür bariyeriyle mühürler. Duvarın her iki tarafında sağlanan F120 (120 dakika / 2 Saat) kesintisiz pasif yangın bütünlüğü, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarına tam uyumlu hale getirir.
Detay İçeriği Ürünler & Alternatifleri

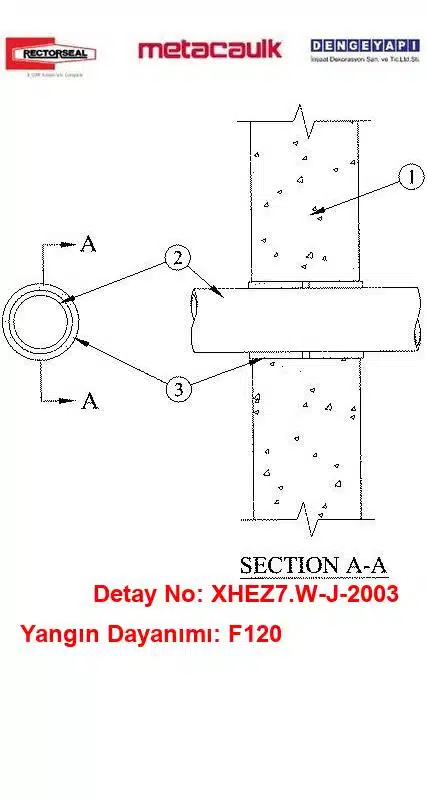

Duvardan Geçen PVC Boru Yangın Yalıtım Detayı — Teknik Bileşenler
1) Duvar
En az 150 mm kalınlığında, 1600–2400 kg/m³ birim hacim ağırlığa sahip hafif veya normal ağırlıkta donatılı betonarme duvar. Duvar, üreticisinin test edilmiş detayında tariflendiği şekilde beton bloklar ile de oluşturulabilir. Tesisat Deliği maksimum çapı 100 mm'dir.
2) Boru
Bir adet yanıcı boru; tek kat sargı kullanıldığında yaklaşık 8 mm, iki kat sargı kullanıldığında yaklaşık 16 mm Tesisat Deliği Boşluğu ile yerleştirilecektir. 50 mm (2") çapında veya daha küçük, Schedule 40 dolu gövdeli PVC boru; havalıklı (drenaj, atık veya havalık) tesisat sistemlerinde kullanılacaktır. Boru, duvarın her iki tarafında rijit şekilde desteklenecektir. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir.
3) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdakilerden oluşur:
3A) Yangın Durdurucu Malzeme — MC Yangın Durdurucu Sargı
6 mm kalınlığında MC Yangın Durdurucu Sargı; tek veya çift kat 50 mm genişlikte ya da iki kat 25 mm genişlikte olacak şekilde borunun dış çevresine sarılır, bant veya tel ile sabitlenir ve Boşluk içerisine sürülerek yerleştirilir. Uçlar, duvar yüzeyiyle sıfırda olacak veya en fazla 3 mm taşacak şekilde ayarlanır. Sargılar, duvarın her iki yüzünde uygulanır. RECTORSEAL — MC Yangın Durdurucu Sargı.
Detay Açıklaması
Duvardan Geçen PVC Boru Yangın Yalıtım Detayı W-J-2003 yangın durdurucu sistemi, betonarme duvarlarda PVC atık, drenaj ve havalık boru geçişleri için idealdir. Bu sistem, özellikle konut ve ticari binalarda, mevcut betonarme duvarlarda küçük çaplı (≤ 50 mm) plastik boru onarım ve güçlendirmeleri için kullanılmaktadır. Duvardan Geçen PVC Boru Yangın Yalıtım Detayı Yangın durdurucu sistem, yangın anında olası zararları azaltmakta ve yapıların yangın güvenliğini artırmaktadır.
Yangın durdurucu ürünler, uluslararası yangın güvenliği standartlarına uygun olarak tasarlanmış ve test edilmiştir. Bu sistemin uygulanmaması durumunda, yangın anında duman ve alevlerin yayılması gibi riskler ortaya çıkabilir. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e göre, yangın bölmesi duvar geçişlerinin sızdırmazlık ve bütünlüğünün sağlanması kritik öneme sahiptir. Bu nedenle, W-J-2003 sistemi, yangın güvenliğini artırmak için etkili bir çözümdür.

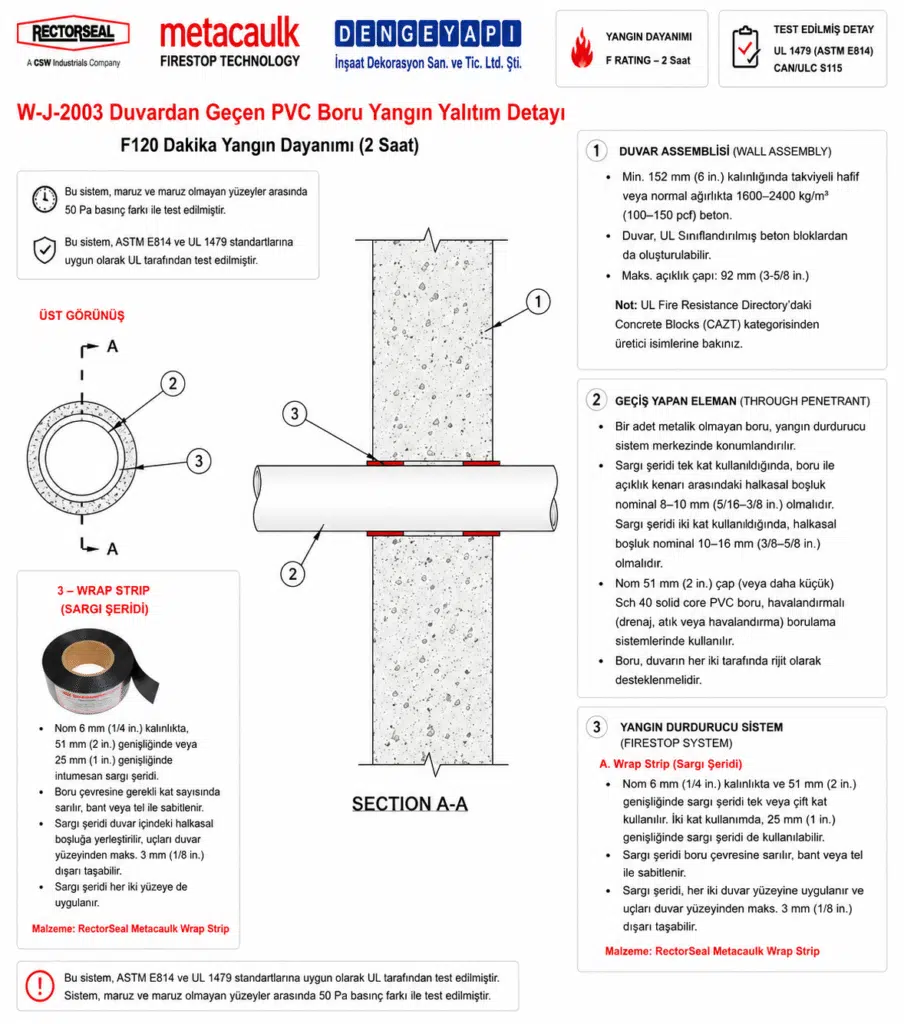

Duvardan Geçen PVC Boru Yangın Yalıtım Detayı Uygulama Esasları
Bu sistem; yanıcı PVC boruların betonarme duvar veya beton blok duvar yapılarından yatay geçişlerini sızdırmaz hale getirmek amacıyla “Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Lab.) Tarafından Test Edilmiştir.” Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi F120 (120 dakika / 2 Saat) olarak tescil edilmiştir.
1. Yapısal Duvar Elemanları Ölçü Sınırları (Wall Assembly):
-
Duvar Yapısı: En az 152 mm (6 in.) kalınlıkta takviyeli hafif veya normal yoğunlukta (1600-2400 kg/m³) betonarme yapısal duvar veya beton blok (briket) duvar elemanları.
-
Tesisat Deliği Ölçüsü: Duvar üzerinde açılacak dairesel geçiş deliğinin maksimum çapı 92 mm (3-5/8 in.) olmalıdır.
2. Geçiş Yapan Tesisat Tipleri ve Toleransları (Through Penetrants):
Yangın durdurucu sistem içerisinde konumlandırılan ve duvarın her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru geçişi.
-
Polyvinyl Chloride (PVC) Boru: Nominal 50 mm (2 in.) veya daha küçük çapta, Schedule 40 dolu (solid core) gövdeli PVC borular; havalıklı (drenaj, atık veya havalık) sistemlerde.
-
Tesisat Deliği Boşluğu (Annular Space): Kullanılan intumesan sargı katman sayısına göre anüler boşluk (tesisat deliği boşluğu) nominal 8 mm ila 16 mm (5/16 in. – 5/8 in.) aralığında korunmalıdır.
3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:
-
3A. MC Yangın Durdurucu Sargı (Wrap Strip):
-
Ürün Adı: Metacaulk Wrap Strip.
-
Uygulama Konfigürasyonları: Nominal 6 mm (1/4 in.) kalınlığındaki intumesan şerit aşağıdaki biçimlerde uygulanabilir:
-
1 veya 2 kat halinde 50 mm (2 in.) genişliğinde şerit,
-
Veya 2 kat halinde 25 mm (1 in.) genişliğinde şerit.
-
-
Montaj Şekli: Sargı, geçen PVC borunun dış çevresine kesintisiz sarılacak, bant veya bağ teli ile sabitlenecektir.
-
Çift Yönlü Montaj: Hazırlanan intumesan sargı grupları duvarın her iki yüzeyindeki anüler boşlukların içerisine sürülecektir. Sargıların dış kenarları duvar yüzeyleriyle tam hem yüz (flush) yapılmalı veya en fazla 3 mm (1/8 in.) dışarı taşacak şekilde hizalanmalıdır.
-
Duvardan Geçen PVC Boru Yangın Yalıtım Detayı Uygulanmazsa Ne Olur?
-
Yatay Yangın ve Duman İlerlemesi: Duvar geçişi boyunca hedeflenen F120 (2 Saat) pasif yangın bütünlüğü koruması elde edilemez. Yangın anında oluşan yüksek sıcaklık ve 51 mm çapındaki PVC drenaj borusunun hızla erimesi duvarda açık bir dikey/yatay baca etkisi oluşturur. Duvarın her iki yüzeyine yerleştirilmesi gereken, tescilli kat sayılarına ve en fazla 3 mm dışarı taşma sınırına sahip Metacaulk Wrap Strip intumesan sargıları (3A) eksik ya da hatalı yapılırsa, borunun erimesiyle açığa çıkan boşluk mühürlenemez. Alevler ve yoğun zehirli duman dalgası komşu yangın kompartımanlarına saniyeler içinde sirayet eder.
-
Yönetmelik ve Mevzuat İhlali: Betonarme duvar geçişlerinde test edilmiş tescilli pasif yangın durdurucu detayların uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı duruma düşürerek yapı denetim süreçlerinde majör teknik uygunsuzluk oluşturur.
Sık Sorulan Sorular
W-J-2003 kodlu Duvardan Geçen PVC Boru Yangın Yalıtım Detayı hangi ürünle uygulanır?
W-J-2003 kodlu Duvardan Geçen PVC Boru Yangın Yalıtım Detayı, duvarın her iki yüzünde Metacaulk Yangın Durdurucu Sargı Bandaj kullanılarak uygulanır. Bu sargı, yangında genleşerek PVC boru çevresindeki boşlukları kapatır ve geçirimi engeller.
Duvardan Geçen PVC Boru Yangın Yalıtım Detayı (W-J-2003) hangi yangın dayanımını sağlar?
W-J-2003 kodlu detay, Metacaulk Yangın Durdurucu Sargı Bandaj ile 120 dakika (F120) yangın dayanımı sağlar. Sistem UL 1479 ve ASTM E814 standartlarına göre Underwriters Laboratories tarafından test edilmiştir.
W-J-2003 detayında desteklenen boru çapı ve malzemesi nedir?
Bu detay, 50 mm çapa kadar Schedule 40 dolu gövdeli PVC borular için tasarlanmıştır. Duvardan Geçen PVC Boru Yangın Yalıtım Detayı'nda boru, duvarın her iki tarafında rijit olarak desteklenmelidir ve ürün olarak Metacaulk Yangın Durdurucu Sargı Bandaj kullanılmalıdır.
W-J-2003 detayında sargı kaç kat ve nasıl uygulanır?
Metacaulk Yangın Durdurucu Sargı Bandaj 6 mm kalınlıktadır. W-J-2003 detayında boru çevresine tek kat 50 mm veya çift kat 25 mm/50 mm genişlikte sarılabilir. Sargı, bant veya tel ile sabitlenir; uçları duvar yüzeyiyle sıfırda olacak şekilde veya azami 3 mm taşacak biçimde ayarlanır ve duvarın her iki yüzünde uygulanır.
Duvardan Geçen PVC Boru Yangın Yalıtım Detayı (W-J-2003) için delik boşluğu ve duvar özellikleri nelerdir?
Tesisat deliğinin maksimum çapı 100 mm'dir. Tek kat sargıda yaklaşık 8 mm, çift kat sargıda yaklaşık 16 mm boşluk bırakılır. Duvar en az 150 mm kalınlığında, 1600–2400 kg/m³ yoğunlukta hafif veya normal ağırlıkta donatılı betonarme olmalıdır. Bu şartlarda Metacaulk Yangın Durdurucu Sargı Bandaj ile W-J-2003 detayı F120 performans verir.
W-J-2003 detayının onay ve test bilgileri nelerdir?
Duvardan Geçen PVC Boru Yangın Yalıtım Detayı W-J-2003, 19/06/2004 tarihinde onaylanmış olup, Underwriters Laboratories gözetiminde UL 1479 ve ASTM E814 standartlarına göre test edilmiştir. Uygulamada Metacaulk Yangın Durdurucu Sargı Bandaj kullanılır.
W-J-2003 kodu ne anlama geliyor?
W-J-2003, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Beton veya Yığma Duvar · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
