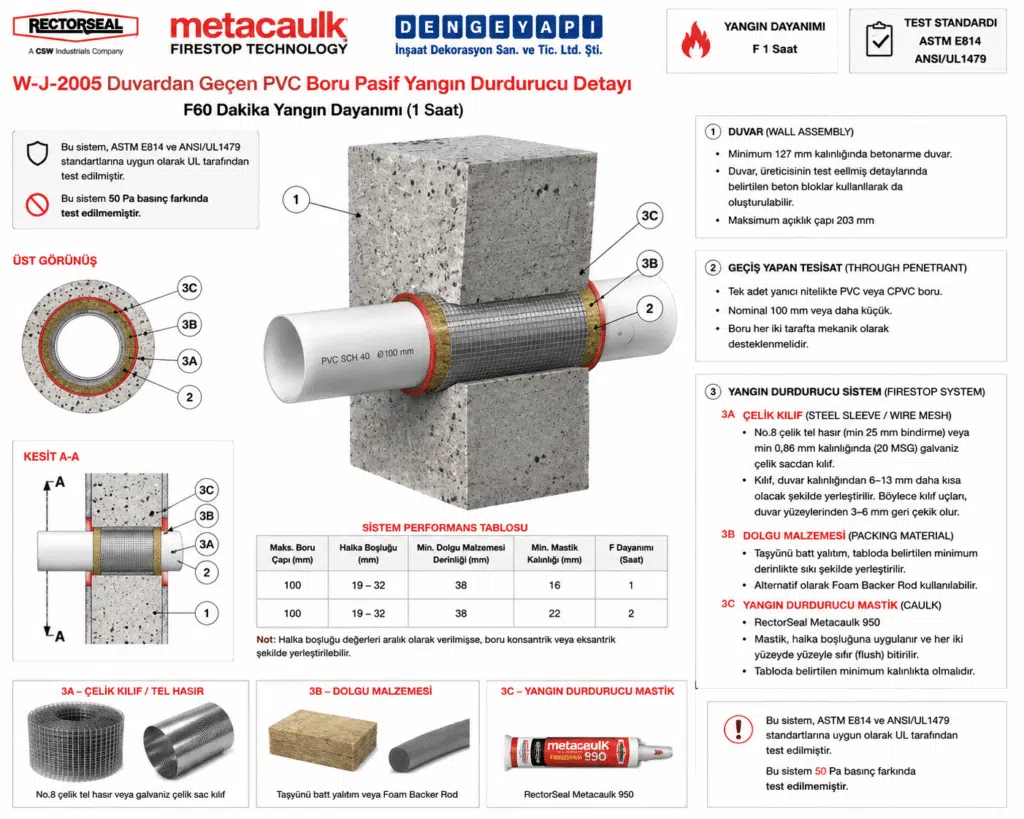

Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Detayı W-J-2005 — Betonarme Duvarda PVC/CPVC Yanıcı Boru Geçişi için Yangın Durdurucu Sistem
Betonarme duvarlarda PVC ve CPVC yanıcı boru geçişleri için F120 yangın durdurucu sistem. Tesisat deliği boşluğu arka dolgu ve MC950 yangın durdurucu ürünle kapatılır.
Detay Bilgileri
Sistem Hakkında
Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Detayı W-J-2005 yangın durdurucu sistemi, betonarme duvarlarda PVC veya CPVC yanıcı boru geçişlerinin güvenli bir şekilde yalıtılması için tasarlanmıştır. Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Detayı Bu sistem, tesisat deliği boşluğu, arka dolgu taşyünü ve yangın durdurucu mastik kombinasyonu ile uygulanır. Yangın durdurucu sistemin F yangın dayanımı, boru çapına, tesisat deliği boşluğuna ve minimum arka dolgu ile yangın durdurucu malzeme kalınlıklarına bağlıdır. Bu sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir.
Uygulama, kapalı (proses veya besleme) hatlarında rijit mesnetlemeyi ve doğru kalınlıklarda arka dolgu ile mastik kullanımını şart koşar. Yangın durdurucu mastik, geçiş yapılan tesisatın etrafında sağlam bir yalıtım sağlar. Bu sayede, yangın anında duman ve alevlerin yayılmasını önler. Denge Yapı, Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Detayı bu sistem ile yangın güvenliğini artırmayı hedeflemektedir.
Kullanılan Ürün ve Uygulama
Yangın koruma düzenlemeleri, günümüz inşaat sektöründe büyük önem taşımaktadır. Yangın durdurucu sistemlerin kullanımı, binaların yangın güvenliğini artırmakta ve olası yangın durumunda zararları minimize etmektedir. Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Detayı W-J-2005 yangın durdurucu sistemi, ASTM E814, UL 1479 gibi uluslararası standartlara uygun olarak tasarlanmış ve test edilmiştir. Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Detayı Bu sistem, yangın anında duman ve alevlerin yayılmasını önlemek için gerekli önlemleri almaktadır.
Modern binalarda pasif yangın koruma çözümleri, yangın güvenliğinin sağlanmasında kritik bir rol oynamaktadır. Denge Yapı’nın Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Detayı W-J-2005 sistemi, FM (Factory Mutual) onaylı malzemeler kullanarak, yüksek güvenlik standartlarını karşılamaktadır. Yangın durdurucu sistemlerin uygulanması, binaların yangın dayanımını artırmakta ve yangın anında can ve mal güvenliğini sağlamak adına önemli bir adım teşkil etmektedir.
Betonarme Duvar Geçişlerinde Yüksek Güçlü Koruma: Metacaulk 950 Mastik Sistemleri
Nitelikli binalarda ve endüstriyel tesislerde yangın kompartıman duvarlarından geçen nominal 100 mm (4 in.) çapına kadar olan PVC ve CPVC kapalı tesisat hatları, yangın esnasında dikey ve yatay alev ilerlemesi açısından son derece hassas geçiş noktalarıdır. Betonarme ve briket duvarların yüksek yangın direnci, geçiş boşluklarında aynı performansı gösterecek tescilli pasif yangın durdurucu mühendislik çözümleri ile desteklenmelidir. Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Detayı W-J-2005 sistem detayı, betonarme duvar geçişlerini tescil altına alan, uluslararası akredite sertifikalı profesyonel bir metodoloji sunar.
Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Detayı Sistemin sızdırmazlık mimarisi, boşluğu destekleyen çelik kovan/file yapısı, yüksek yoğunluklu taşyünü arka dolgusu ve duvarın her iki yüzeyinden kesintisiz uygulanan Metacaulk 950 yangın durdurucu mastik kombinasyonuna dayanır. Duvar yüzeyleriyle tam hem yüz olarak düzeltilen bu reaktif harç/mastik sistemi, yangın ısısıyla karşılaştığı anda genleşerek eriyen plastik borunun yerini aşılmaz bir kömür bariyeriyle mühürler. Uygulama detaylarına bağlı olarak F120 (120 dakika / 2 Saat) sürmeli pasif yangın bütünlüğü sağlayan bu bütünsel çözüm, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarına tam uyumlu hale getirir.
Detay İçeriği Ürünler & Alternatifleri

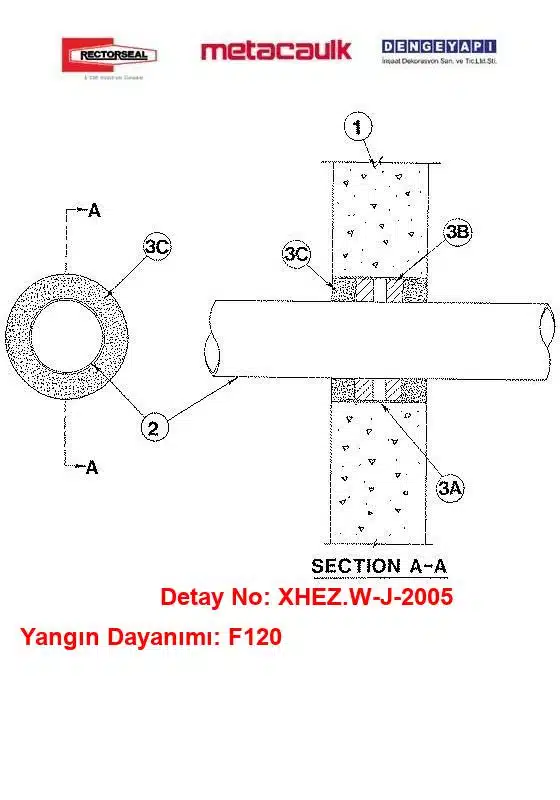

Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Detayı — Teknik Bileşenler
1) Duvar
Minimum 125 mm kalınlığında, hafif veya normal ağırlıklı (1600–2400 kg/m³) Betonarme Beton. Duvar, ayrıca Beton Blok elemanlarla da üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulabilir. Tesisat Deliğinin en büyük çapı 200 mm (8”).
2) Boru
Anma 100 mm (4”) çap veya daha küçük Schedule 40 PVC Boru veya SDR17 CPVC Boru; kapalı (proses veya besleme) boru sistemlerinde kullanım içindir. Boru, duvarın her iki tarafında rijit olarak desteklenecektir.
3) Yangın Durdurucu Sistem
Yangın Durdurucu Sistemin F Yangın Dayanımı; boru çapına, Tesisat Deliği Boşluğu’na ve minimum arka dolgu ile yangın durdurucu malzeme kalınlıklarına bağlıdır. Tablo aralık verdiğinde, geçiş yapan tesisat sistem içinde konsantrik veya eksantrik yerleştirilebilir. Sistem aşağıdaki bileşenlerden oluşur. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir.
3A) Çelik Kılıf Boru veya Tel Hasır
No. 8 çelik tel hasır; boyuna bindirme en az 25 mm olacak şekilde. Kılıf boyu, duvar toplam kalınlığından 6–12 mm daha kısa olacak; böylece montajda kılıf uçları duvarın her iki yüzeyinden yaklaşık 3–6 mm geride kalacaktır. Alternatif olarak en az 0,85 mm kalınlığında galvanizli çelik sacdan kılıf boru oluşturulabilir.
3B) Arka Dolgu Malzemesi — Taşyünü
Taşyünü levha, kalıcı kalıp olacak şekilde Tesisat Deliği’ne sıkıca doldurulur ve aşağıdaki kalınlıklarda uygulanır. Arka dolgu, her iki yüzeyde gerekli Yangın Durdurucu Mastik kalınlığını karşılayacak şekilde geri çekilerek bırakılır. Alternatif olarak arka dolgu fitili ve/veya köpük plastik arka dolgu malzemesi kullanılabilir.
3C) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik
Boşluk içerisine uygulanır ve duvarın her iki yüzeyiyle sıfırda bitecek şekilde tesviye edilir. Konfigürasyonlar:
- En büyük boru çapı 100 mm (4”): Tesisat Deliği Boşluğu 19–88 mm; minimum Arka Dolgu Kalıp Malzemesi kalınlığı 32 mm; minimum Yangın Durdurucu Mastik kalınlığı 32 mm.
- En büyük boru çapı 50 mm (2”): Tesisat Deliği Boşluğu 34 mm; minimum Arka Dolgu Kalıp Malzemesi kalınlığı 19 mm; minimum Yangın Durdurucu Mastik kalınlığı 19 mm.
Kullanılacak ürün: RECTORSEAL — Metacaulk 950 Yangın Durdurucu Mastik.
Detay Açıklaması
Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Detayı W-J-2005 yangın durdurucu sistemi, betonarme duvarlarda yaygın olarak kullanılan PVC ve CPVC yanıcı boru geçişlerinin güvenli bir şekilde yalıtılmasını sağlar. Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Detayı Bu sistem, mekanik tesisat odalarında, ıslak hacimlerde ve endüstriyel tesislerdeki kimyasal proses besleme hatları gibi alanlarda kullanılır. Yangın durdurucu mastik ve arka dolgu taşyünü bileşenleri, geçiş yapılan tesisatın etrafında uygulanarak, yangın anında duman ve alevlerin yayılmasını önler. Yangın durdurucu sistemlerin uygulanmaması, yangın sırasında ciddi tehlikelere yol açabilir.
Denge Yapı, bu sistemin Türkiye Binaların Yangından Korunması Hakkında Yönetmelik kapsamında yangın dayanımını sağlamak için gerekli tüm standartları karşılayacak şekilde tasarlandığını garanti eder. Uygulama sırasında, ürünlerin montajı, üreticisinin test edilmiş detaylarında belirtilen şekilde gerçekleştirilmelidir. Yangın durdurucu sistem, yangın güvenliğini artırarak, olası yangın risklerini minimize etmede önemli bir rol oynamaktadır.
Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Detayı Uygulama Esasları
Bu sistem; yanıcı plastik boruların betonarme duvar veya beton blok duvar yapılarından yatay geçişlerini sızdırmaz hale getirmek amacıyla “Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Lab.) Tarafından Test Edilmiştir.” Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi, kullanılan tesisat çapına ve dolgu derinliğine bağlı olarak F60 veya F120 (60 veya 120 dakika) olarak tescil edilmiştir.
1. Yapısal Duvar Elemanları Ölçü Sınırları (Wall Assembly):
-
Duvar Yapısı: En az 127 mm (5 in.) kalınlıkta takviyeli hafif veya normal yoğunlukta (1600-2400 kg/m³) betonarme yapısal duvar veya UL listeli tescilli beton blok (briket) duvar elemanları.
-
Tesisat Deliği Ölçüsü: Duvar üzerinde açılacak dairesel geçiş deliğinin maksimum çapı 200 mm (8 in.) olmalıdır.
2. Geçiş Yapan Tesisat Tipleri ve Ölçü Sınırları (Nonmetallic Pipe):
Yangın durdurucu sistem içerisinde konsantrik (merkezlenmiş) ya da eksantrik olarak konumlandırılan ve duvarın her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru geçişi.
-
Polyvinyl Chloride (PVC) veya CPVC Boru: Nominal 100 mm (4 in.) veya daha küçük çapta, Schedule 40 PVC veya SDR 17 CPVC borular; kapalı (proses veya besleme) sistemlerde.
3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:
Pasif yangın dayanım değerleri aşağıdaki tablo parametrelerine göre belirlenir:
| Max Boru Çapı | Boşluk (Tes. Deliği Boşluğu) | Min Arka Dolgu Kalınlığı | Min Mastik Derinliği (Çift Yönlü) | F Dayanım Süresi | |
| 100 mm (4 in.) | 19 mm – 32 mm (3/4 in. – 1-1/4 in.) | 32 mm (1-1/4 in.) | 51 mm (2 in.) | F120 (2 Saat) | |
| 89 mm (3-1/2 in.) | 19 mm (3/4 in.) | 89 mm (3-1/2 in.) | 19 mm (3/4 in.) | F60 (1 Saat) |
-
3A. Çelik Kovan veya Tel File (Steel Sleeve or Wire Mesh): No: 8 çelik tel file (boyuna birleşimde en az 25 mm bindirmeli) veya en az 0.86 mm (20 MSG) kalınlığında galvanizli sac kovan. Kovan uzunluğu, duvar kalınlığından 6 ila 13 mm kısa kesilerek duvar yüzeylerinden 3 ila 6 mm içeri reses yapılacak şekilde anüler boşluğa yerleştirilmelidir.
-
3B. Arka Dolgu Malzemesi (Packing Material): Sıkıştırılmış taşyünü şilte yalıtımı, yukarıdaki tabloda belirtilen derinlik ölçülerine göre kovan içerisine kalıcı kalıp vazifesi görecek şekilde sıkıca doldurulur. Alternatif olarak dolgu fitili (backer rod) veya köpük plastik dolgu malzemesi de kullanılabilir.
-
3C. MC Yangın Durdurucu Mastik (Caulk):
-
Ürün Adı: Metacaulk 950.
-
Uygulama: Kovan içerisindeki anüler boşluğa, taşyünü dolgusunun ön tarafına duvarın her iki yüzeyinden itibaren tablodaki tescilli derinliklerde kesintisiz basılmalı ve duvar yüzeyleriyle tam hem yüz (flush) bitirilmelidir.
-
Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Detayı Uygulanmazsa Ne Olur?
-
Yatay Yangın ve Duman İlerlemesi: Duvar genelinde hedeflenen F60 veya F120 dakika pasif yangın dayanım süresi elde edilemez. Yangın esnasında oluşan yüksek sıcaklık ve PVC/CPVC boruların hızla erimesi duvarda açık bir baca etkisi oluşturur. Galvanizli sac/tel file kovan (3A), taşyünü arka dolgusu (3B) veya duvarın her iki yüzeyine tescilli derinliklerde uygulanan Metacaulk 950 yangın durdurucu mastik dolgusu (3C) eksik ya da hatalı yapılırsa, boruların yok olmasıyla açığa çıkan boşluk mühürlenemez. Alevler ve yoğun zehirli duman dalgası komşu yangın kompartımanlarına saniyeler içinde sirayet eder.
-
Yönetmelik ve Mevzuat İhlali: Betonarme duvar geçişlerinde test edilmiş tescilli pasif yangın durdurucu detayların uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı duruma düşürerek yapı denetim süreçlerinde majör teknik uygunsuzluk oluşturur.
Sık Sorulan Sorular
Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Detayı W-J-2005 hangi duvar tipinde ve hangi borular için geçerlidir?
Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Detayı W-J-2005, minimum 125 mm kalınlığında hafif veya normal ağırlıklı betonarme duvarlarda ve üreticinin onaylı tarifine uygun beton blok duvarlarda kullanılır. Detay W-J-2005, kapalı tesisatlarda Schedule 40 PVC ve SDR17 CPVC borularda, 100 mm çapa kadar geçişler için uygundur. Yangın durdurucu sızdırmazlıkta Metacaulk 950 mastik kullanılır.
W-J-2005 detayı ile elde edilen yangın dayanımı nedir ve hangi standartlara göre onaylıdır?
W-J-2005 detayı, uygun montajla F120 dakikaya kadar yangın dayanımı sağlar. Sistem, UL 1479 ve ASTM E814 test standartlarına göre UL tarafından değerlendirilmiştir. Sızdırmazlık için kullanılan Metacaulk 950 mastik bu onayın bir parçasıdır.
W-J-2005 detayında Metacaulk 950 mastik ve arka dolgu kalınlıkları nasıl seçilir?
W-J-2005 detayına göre 100 mm boruya kadar ve 19–88 mm boşluk aralığında, minimum 32 mm arka dolgu ve 32 mm Metacaulk 950 mastik uygulanır. En büyük boru çapı 50 mm olduğunda ve 34 mm boşlukta, minimum 19 mm arka dolgu ve 19 mm Metacaulk 950 mastik gerekir. Mastik her iki yüzeyde sıfırda bitecek şekilde tesviye edilmelidir.
W-J-2005 detayında arka dolgu ve kılıf/tel hasır şartları nelerdir?
W-J-2005 detayında arka dolgu olarak taş yünü levha kalıcı kalıp şeklinde sıkıca yerleştirilir ve gerekli mastik kalınlığını sağlayacak şekilde geri çekilerek bırakılır. Alternatif olarak arka dolgu fitili veya uygun köpük plastik arka dolgu da kullanılabilir. No. 8 tel hasır bindirmesi minimum 25 mm olacak biçimde veya en az 0,85 mm galvanizli çelik sacdan kılıf boru, duvar kalınlığından 6–12 mm daha kısa olacak şekilde uygulanır. Sızdırmazlık için Metacaulk 950 mastik kullanılır.
W-J-2005 detayında boru yerleşimi ve destekleme nasıl olmalıdır?
W-J-2005’e göre PVC/CPVC borular duvarın her iki tarafında rijit biçimde desteklenmelidir. Tablo aralıkları içinde kalmak kaydıyla boru, tesisat deliği içinde konsantrik veya eksantrik yerleştirilebilir. Boşluklar Metacaulk 950 mastik ile her iki yüzde sıfırda bitecek şekilde doldurulmalıdır.
W-J-2005 detayıyla ilgili çizim ve belgelere nereden ulaşabilirim?
W-J-2005 detayının PDF çizimine şu adresten ulaşabilirsiniz: https://dengeyapi.com.tr/wp-content/uploads/2026/08/w-j-2005-duvardan-gecen-pvc-boru-pasif-yangin-durdurucu-detayi.pdf. UL test dokümantasyonu için: https://iq.ulprospector.com/en/document?e=180862. Sistem mastik bileşeni Metacaulk 950 ürün sayfası: https://dengeyapi.com.tr/urun-giris/metacaulk-950-yangina-dayanikli-mastik/.
W-J-2005 kodu ne anlama geliyor?
W-J-2005, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Beton veya Yığma Duvar · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
