Duvardan Geçen ABS Boru Yangın Durdurucu Detayı W-J-2007 nedir ve MC 1000 bu detayda nasıl kullanılır?

W-J-2007, en az 152 mm kalınlığındaki betonarme duvarlardan geçen nominal 50 mm ABS borular için geliştirilen bir yangın durdurucu çözümdür. Bu detayda halka boşluğa önce köpük fitil yerleştirilir, ardından duvarın her iki yüzünde sıfırda bitecek şekilde en az 16 mm kalınlıkta MC 1000 uygulanır. Böylece Duvardan Geçen ABS Boru Yangın Durdurucu Detayı W-J-2007 ile 120 dakika yangın dayanımı elde edilir.

W-J-2007 detayında ABS boru ve delik ölçüleri nelerdir, MC 1000 uygulaması için boşluk aralığı nasıl olmalıdır?

Duvardan Geçen ABS Boru Yangın Durdurucu Detayı W-J-2007’de tek bir ABS boru (nominal 50 mm veya daha küçük, Schedule 40) kullanılır. Tesisat deliğinin azami çapı 92 mm’dir. Boru ile duvar arasındaki halka boşluk 10–19 mm olmalıdır. Bu aralığa yerleştirilen köpük fitil üzerine her iki tarafta en az 16 mm kalınlıkta MC 1000 sürülerek detayın performansı sağlanır.

W-J-2007 detayının yangın dayanımı ve test standartları nelerdir, MC 1000 ile uyumu nasıldır?

Duvardan Geçen ABS Boru Yangın Durdurucu Detayı W-J-2007, ASTM E814 ve UL 1479 standartlarına göre UL tarafından test edilmiştir ve 120 dakika yangın dayanımı sağlar. MC 1000 bu detayda belirtilen kalınlık ve uygulama esaslarına uyulduğunda söz konusu performansı karşılar.

W-J-2007 detayında MC 1000’e alternatif olarak hangi ürün kullanılabilir?

Duvardan Geçen ABS Boru Yangın Durdurucu Detayı W-J-2007’de MC 1000’e alternatif olarak Metacaulk 350i İntumesan Yangın Durdurucu Mastik de kullanılabilir. Her iki ürün de halka boşluğa en az 16 mm kalınlıkta ve duvar yüzeyiyle sıfırda olacak şekilde uygulanır.

W-J-2007 detayında uygulama sırasında nelere dikkat edilmeli ve MC 1000 hangi sırayla sürülmelidir?

W-J-2007 uygulamasında boru, duvarın her iki tarafında rijit biçimde desteklenmelidir. Önce boşluk sıkı yerleşimli köpük fitille kalıcı kalıp olarak doldurulur ve her iki yüzeyden geri çekilerek mastik payı bırakılır. Ardından MC 1000, her yüzde en az 16 mm kalınlıkta, yüzeyle sıfırda bitecek şekilde uygulanır ve süreksizlik kalmamasına dikkat edilir.

W-J-2007 detayında duvar özellikleri nelerdir ve MC 1000 bu yapı türleriyle uyumlu mudur?

Duvardan Geçen ABS Boru Yangın Durdurucu Detayı W-J-2007, en az 152 mm kalınlığında, hafif veya normal ağırlıklı (yaklaşık 1600–2400 kg/m³) betonarme duvarlarda veya uygun beton blok elemanlarla oluşturulmuş duvarlarda uygulanır. MC 1000, bu tür rijit duvar sistemleriyle uyumludur.

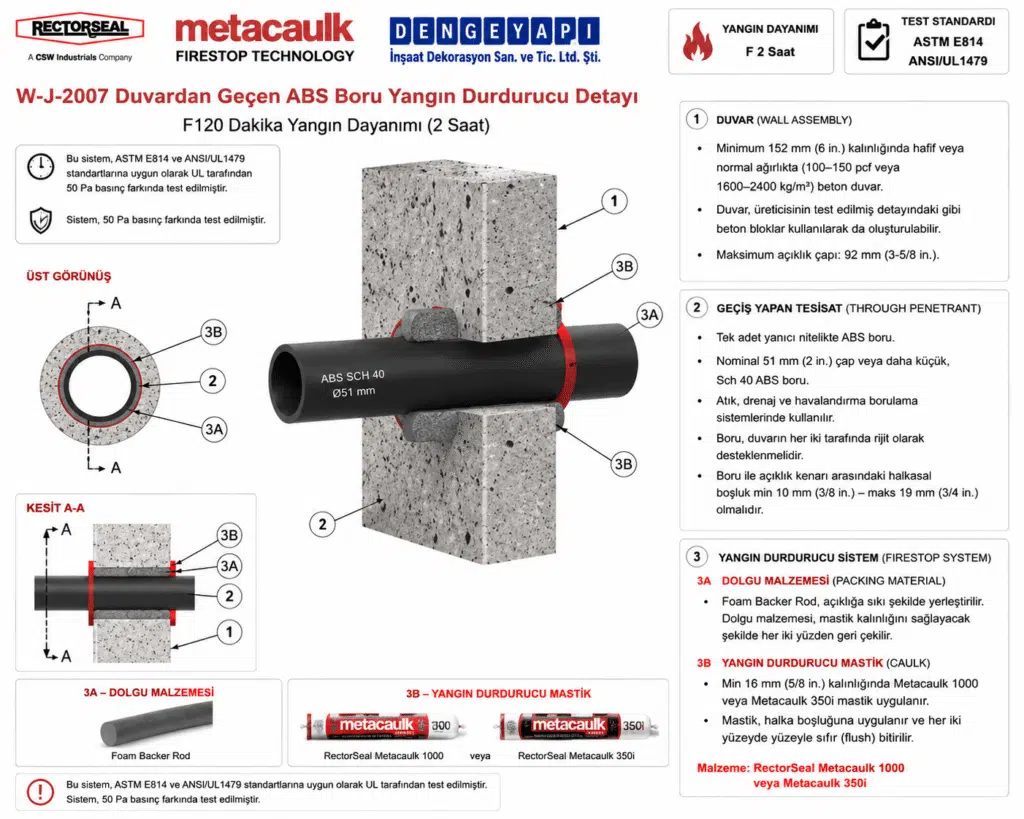

Duvardan Geçen ABS Boru Yangın Durdurucu Detayı W-J-2007 — Betonarme duvarda ABS yanıcı boru geçişi için Yangın Durdurucu Sistem

Duvardan Geçen ABS Boru Yangın Durdurucu Detayı W-J-2007 yangın durdurucu sistemi, betonarme duvarlarda yanıcı boru geçişleri için özel olarak tasarlanmıştır. Duvardan Geçen ABS Boru Yangın Durdurucu Detayı Bu sistem, en az 152 mm kalınlığındaki betonarme duvarlarda, azami 92 mm çapındaki tesisat delikleri için uygulanmaktadır. Yangın durdurucu mastik ve köpük arka dolgu kullanılarak, boşluk içerisine en az 16 mm kalınlıkta sızdırmazlık sağlanmaktadır. Yangın durdurucu sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Laboratories) tarafından test edilmiştir.

Duvardan Geçen ABS Boru Yangın Durdurucu Detayı Bu sistem, konut, ticari ve sağlık yapılarında, drenaj, atık veya havalık tesisatlarında güvenli geçişler sağlar. Yangın durdurucu sistem, yangın anında can ve mal güvenliğini korumak için kritik öneme sahiptir. Kullanılan malzemeler, uluslararası standartlara uygun olup, pasif yangın koruma çözümleri arasında yer almaktadır.

Detay No: W-J-2007

Detay Tipi: Şaft Geçişi

Yangın Durdurucu Kalınlık: 16 mm.

Detay Nevii: W-J-2007, betonarme duvarlarda ABS yanıcı boru geçişleri için tasarlanmış yangın durdurucu sistemdir. En az 152 mm kalınlığındaki betonarme duvarlarda, azami 92

Geçilen Yapı Elemanı: Duvar

Yapı Elemanı Tipi: Beton Blok veya Tuğla duvar

Onay Tarihi: 20/05/2014

Üretici: RectorSeal

Marka: Metacaulk

Test Laboratuarı : (UL) Underwriters Laboratories

Geçen Tesisat: Yanıcı Boru, Konduit

Boru Malzemesi: Yanıcı Boru

Geçen Boru / Çapı: ABS Boru 50 mm

Yangın Dayanımı: 120 Dakika

W-J-2007, betonarme duvarlarda ABS yanıcı boru geçişleri için tasarlanmış yangın durdurucu sistemdir. En az 152 mm kalınlığındaki betonarme duvarlarda, azami 92

Duvardan Geçen ABS Boru Yangın Durdurucu Detayı

Yangın koruma yönetmelikleri, modern binalarda güvenliğin sağlanması açısından hayati bir öneme sahiptir. Duvardan Geçen ABS Boru Yangın Durdurucu Detayı W-J-2007 yangın durdurucu sistemi, bu yönetmeliklere uygun olarak tasarlanmıştır ve uluslararası standartlara (ASTM E814, UL 1479) uygun testlerden geçmiştir. Duvardan Geçen ABS Boru Yangın Durdurucu Detayı Yangın durdurucu sistem, binaların güvenliğini artırmak ve yangın anında can kaybını önlemek için önemli bir rol oynamaktadır. Yangın durdurucu sistemlerin etkinliği, yangın durumunda yangının yayılmasını engelleyerek can ve mal güvenliğini korumaktadır.

Pasif yangın koruma sistemleri, modern inşaat projelerinde önemli bir yer tutmaktadır. Duvardan Geçen ABS Boru Yangın Durdurucu Detayı W-J-2007 sistemi, yangın anında hızlı bir şekilde devreye girerek, yangının yayılmasını önlemekte ve güvenli bir ortam sağlamaktadır. Herhangi bir yangın durumunda, bu sistemin sağladığı koruma sayesinde, can kaybının ve maddi hasarın önüne geçilmektedir. Bu nedenle, Duvardan Geçen ABS Boru Yangın Durdurucu Detayı W-J-2007 yangın durdurucu sistemi, inşaat projelerinde mutlaka yer alması gereken bir uygulamadır.

Duvardan Geçen ABS Boru Yangın Durdurucu Detayı Betonarme Duvar Geçişlerinde Pratik ve Yüksek Emniyet: Metacaulk Çift Yönlü Mastik Sistemleri

Nitelikli binalarda, konut projelerinde ve endüstriyel tesislerde yangın kompartıman duvarlarından geçen nominal 50 mm (2 in.) çapına kadar olan ABS atıksu ve drenaj boruları, yangın esnasında dikey ve yatay alev ilerlemesi açısından son derece hassas geçiş noktalarıdır. Betonarme ve briket duvarların yüksek yangın direnci, geçiş boşluklarında aynı performansı gösterecek tescilli pasif yangın durdurucu mühendislik çözümleri ile desteklenmelidir. Duvardan Geçen ABS Boru Yangın Durdurucu Detayı W-J-2007 sistem detayı, betonarme duvar geçişlerini tescil altına alan, uluslararası akredite sertifikalı profesyonel bir metodoloji sunar.

Duvardan Geçen ABS Boru Yangın Durdurucu Detayı Sistemin sızdırmazlık mimarisi, hantal dış metal kelepçe veya sargı gerektirmeden, anüler boşluğu destekleyen köpük dolgu fitili ve duvarın her iki yüzeyinden kesintisiz uygulanan Metacaulk 1000 yangın durdurucu mastik kombinasyonuna dayanır. Duvar yüzeyleriyle tam hem yüz olarak bitirilen bu yüksek performanslı intumesan mastik, yangın ısısıyla karşılaştığı anda genleşerek eriyen ABS borunun yerini aşılmaz bir kömür bariyeriyle mühürler. Duvarın her iki tarafında sağlanan F120 (120 dakika / 2 Saat) kesintisiz pasif yangın bütünlüğü, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarına tam uyumlu hale getirir.

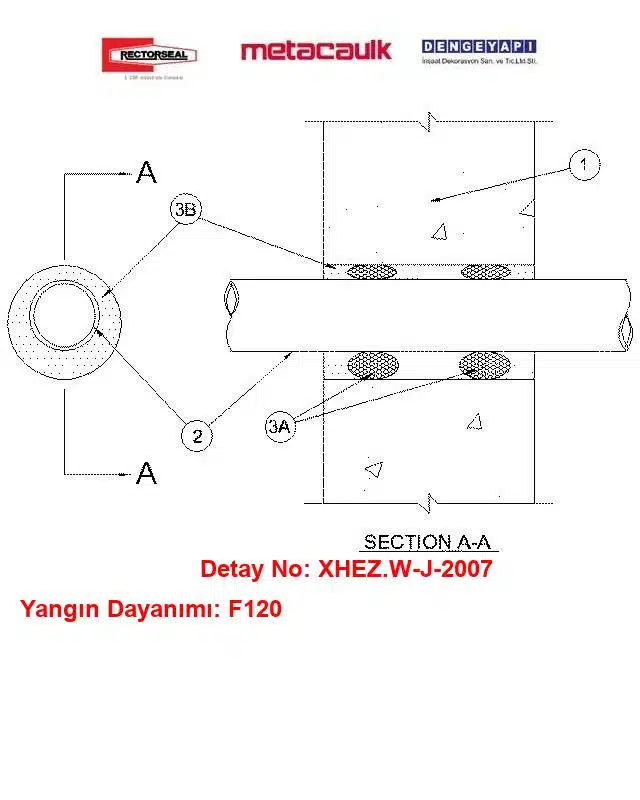

1) Duvar

En az 152 mm kalınlığında, hafif veya normal ağırlıklı (yaklaşık 1600–2400 kg/m³) betonarme duvar. Duvar, uygun beton blok elemanlarla da oluşturulabilir. Tesisat Deliği azami çapı 92 mm’dir.

2) Geçiş Yapan Tesisat

Yangın Durdurucu Sistem içinde konsantrik veya eksantrik yerleştirilecek tek bir yanıcı boru. Yanıcı boru ile Tesisat Deliğinin çevresi arasındaki Tesisat Deliği Boşluğu en az 10 mm, en çok 19 mm olacaktır. Boru, duvarın her iki tarafında rijit biçimde desteklenecektir. Aşağıdaki tip ve boyuttaki yanıcı borular kullanılabilir. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir.

2A) Akrilonitril Bütadien Stiren (ABS) Boru

Nominal 50 mm (2”) çaplı veya daha küçük, Schedule 40 hücresel veya masif gövdeli ABS boru; havalıklı (drenaj, atık veya havalık) tesisat sistemlerinde kullanım için.

3) Yangın Durdurucu Sistem

Yangın Durdurucu Sistem aşağıdaki bileşenlerden oluşur:

3A) Arka Dolgu Malzemesi

Köpük fitil, kalıcı kalıp olacak şekilde Boşluğa sıkıca yerleştirilir. Yangın Durdurucu Malzeme için gerekli kalınlığı karşılayacak biçimde duvarın her iki yüzeyinden geri çekilerek uygulanır.

3B) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik

En az 16 mm kalınlıkta Yangın Durdurucu Malzeme, Boşluk içerisine duvarın her iki yüzeyiyle sıfırda olacak şekilde uygulanır. RECTORSEAL — Metacaulk 1000 veya Metacaulk 350i.

Detay İçeriği Ürünler & Alternatifleri

Metacaulk 350i İntumesan Yangın Durdurucu Mastik

Yangın Durdurucu Akustik Mastik - MC 1000

Onaylı Detayın PDF Dosyası

PDF Görüntüle

İNDİR72 KB

AutoCAD Dosyası

CAD İNDİR

Laboratuarın Orjinal Doğrulama Linki

Duvardan Geçen ABS Boru Yangın Durdurucu Detayı W-J-2007 — Betonarme duvarda ABS yanıcı boru geçişi için Yangın Durdurucu Sistem

Duvardan Geçen ABS Boru Yangın Durdurucu Detayı W-J-2007 yangın durdurucu sistemi, betonarme duvarlardan geçen yanıcı boru geçişleri için tasarlanmıştır. Duvardan Geçen ABS Boru Yangın Durdurucu Detayı Bu sistem, en az 152 mm kalınlığındaki duvarlarda kullanılmakta olup, azami 92 mm çapındaki tesisat deliklerinde uygulanmaktadır. Yangın durdurucu mastik ve köpük arka dolgu malzemeleri kullanılarak, yangın anında güvenliği sağlamak için sızdırmazlık yapılmaktadır. Duvardan Geçen ABS Boru Yangın Durdurucu Detayı Yangın durdurucu sistemin kullanımı, binaların yangından korunması açısından önemlidir ve yangın anında yangının yayılmasını engelleyerek büyük zararları önlemektedir.

Duvardan Geçen ABS Boru Yangın Durdurucu Detayı Yangın durdurucu sistemin uygulanmaması, can kaybı ve maddi hasar riskini artırmaktadır. Bu nedenle, W-J-2007 sistemi, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun şekilde tasarlanmış bir çözümdür. Yangın durdurucu sistem, UL tarafından test edilmiştir ve bu sayede güvenli bir çözüm sunmaktadır. Duvardan Geçen ABS Boru Yangın Durdurucu Detayı Yangın durdurucu sistemin sağladığı avantajlar, binaların güvenliğini artırmakta ve yangın anında koruma sağlamaktadır.

Duvardan Geçen ABS Boru Yangın Durdurucu Detayı Uygulama Esasları

Duvardan Geçen ABS Boru Yangın Durdurucu Detayı Bu sistem; yanıcı plastik boruların betonarme duvar veya beton blok duvar yapılarından yatay geçişlerini sızdırmaz hale getirmek amacıyla “Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Lab.) Tarafından Test Edilmiştir.” Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi F120 (120 dakika / 2 Saat) olarak tescil edilmiştir.

1. Yapısal Duvar Elemanları Ölçü Sınırları :

Duvar Yapısı: En az 152 mm (6 in.) kalınlıkta hafif veya normal yoğunlukta ( $1600-2400\text{ kg/m}^3$ ) betonarme yapısal duvar veya beton blok (briket) duvar elemanları.
Tesisat Deliği Ölçüsü: Duvar üzerinde açılacak dairesel geçiş deliğinin maksimum çapı 92 mm (3-5/8 in.) olmalıdır.

2. Geçiş Yapan Tesisat Tipleri ve Toleransları :

Duvardan Geçen ABS Boru Yangın Durdurucu Detayı Yangın durdurucu sistem içerisinde konsantrik (merkezlenmiş) ya da eksantrik olarak konumlandırılan ve duvarın her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru geçişi. Geçen boru dış çeperi ile delik kenarı arasındaki anüler boşluk (tesisat deliği boşluğu) en az 10 mm (3/8 in.) ile en fazla 19 mm (3/4 in.) arasında olmalıdır.

Acrylonitrile Butadiene Styrene (ABS) Boru: Nominal 50 mm (2 in.) veya daha küçük çapta, Schedule 40 dolu (solid core) veya hücresel (cellular core) gövdeli ABS borular; havalıklı (drenaj, atık veya havalık) sistemlerde.

3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:

3A. Arka Dolgu Malzemesi : Tesisat deliği içerisine kalıcı kalıp vazifesi görmesi amacıyla polietilen köpük arka dolgu fitili (foam backer rod) sıkıca yerleştirilmelidir. Arka dolgu fitilleri, duvarın her iki yüzeyinde de uygulanacak mastik kalınlığı kadar boşluk kalacak şekilde içeriye doğru yapılmalıdır.
3B. Yangın Durdurucu Mastik :
- Ürün Adı: Metacaulk 1000 veya Metacaulk 350i.
- Uygulama: Tesisat deliği boşluğu içerisine, polietilen köpük dolgu fitilinin ön tarafına duvarın her iki yüzeyinden itibaren en az 16 mm derinlikte kesintisiz mastik uygulanmalı ve duvar yüzeyleriyle tamamen hem yüz olarak bitirilmelidir.

Duvardan Geçen ABS Boru Yangın Durdurucu Detayı Uygulanmazsa Ne Olur?

Yatay Yangın ve Duman İlerlemesi: Duvar genelinde hedeflenen F120 dakika pasif yangın dayanım süresi elde edilemez. Yangın esnasında oluşan yüksek sıcaklık ve 50 mm çapındaki ABS atıksu borusunun hızla erimesi duvarda açık bir baca etkisi oluşturur. Polietilen köpük arka dolgu fitili (3A) veya duvarın her iki yüzeyine en az 16 mm derinlikte uygulanan Metacaulk 1000 yangın durdurucu mastik dolgusu (3B) eksik ya da hatalı yapılırsa, borunun yok olmasıyla açığa çıkan boşluk mühürlenemez. Alevler ve yoğun zehirli duman dalgası komşu yangın kompartımanlarına saniyeler içinde sirayet eder.
Yönetmelik ve Mevzuat İhlali: Betonarme duvar geçişlerinde test edilmiş tescilli pasif yangın durdurucu detayların uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı duruma düşürerek yapı denetim süreçlerinde majör teknik uygunsuzluk oluşturur.
