Duvardan Geçen ABS Boru Pasif Yangın Durdurucu Detayı W-J-2009 — Betonarme Duvarda ABS Yanıcı Boru Geçişi için Yangın Durdurucu Sistem
Betonarme duvarlardan geçen ABS yanıcı borular için F120 yangın durdurucu sistem. Boru çevresine MC Yangın Durdurucu Sargı uygulanarak geçiş sızdırmaz hale getirilir.
Detay Bilgileri
Sistem Hakkında
Duvardan Geçen ABS Boru Pasif Yangın Durdurucu Detayı W-J-2009 yangın durdurucu sistemi, betonarme duvarlardan geçen yanıcı tesisatların güvenli bir şekilde sızdırmazlığını sağlamak amacıyla tasarlanmıştır. Duvardan Geçen ABS Boru Pasif Yangın Durdurucu Detayı Bu sistem, MC Yangın Durdurucu Sargı kullanarak boru çevresindeki Tesisat Deliği Boşluğu’nu etkili bir biçimde kapatır. Yangın durdurucu sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. Bu sayede, yangın anında tesisatların güvenliğini artırarak, yangının yayılmasını önler.
Duvardan Geçen ABS Boru Pasif Yangın Durdurucu Detayı Bu sistem, özellikle konut ve ticari binalarda, ıslak hacim ve çekirdek duvarlarında kullanılan yanıcı tesisatların geçişlerinde etkin bir çözüm sunmaktadır. Test edilmiş ve onaylanmış bir sistem olması, inşaat projelerinde güvenilirliğini artırmakta ve yangın güvenliğini sağlamak için kritik bir rol oynamaktadır.
Kullanılan Ürün ve Uygulama
Günümüzde yangın güvenliği, binaların tasarımında en önemli unsurlardan biridir. W-J-2009 yangın durdurucu sistemi, yangın koruma düzenlemeleri ve uluslararası standartlar (ASTM E814, UL 1479) doğrultusunda tasarlanmıştır. Bu sistem, yangın anında binaların güvenliğini sağlamak için gerekli olan sızdırmazlığı sunmaktadır. Yangın durdurucu sistemlerin etkinliği, inşaat sektöründe büyük bir öneme sahiptir; zira yangın anında, bu sistemler sayesinde yangının yayılması önlenir ve insanların hayatı kurtarılır.
Duvardan Geçen ABS Boru Pasif Yangın Durdurucu Detayı W-J-2009 sisteminin önemli bir avantajı, test edilmiş ve onaylanmış bir sistem olmasıdır. Bu, güvenilirliği artırmakta ve yangın güvenliğini sağlamak için kritik bir rol oynamaktadır. Denge Yapı olarak, sunduğumuz bu sistem ile binalarınızın yangın güvenliğini en üst düzeye çıkarıyoruz. Yangın koruma sistemleri, modern binaların vazgeçilmez bir parçası olarak, yangın güvenliğini artırırken, yaşam alanlarınızın güvenliğini de sağlamaktadır.
Duvardan Geçen ABS Boru Pasif Yangın Durdurucu Detayı Betonarme Duvar Geçişlerinde Kompakt Yangın Bariyeri: Metacaulk Wrap Strip
Nitelikli yapılarda, konut projelerinde ve endüstriyel tesislerde yangın kompartıman duvarlarından geçen nominal 51 mm (2 in.) çapına kadar olan ABS atıksu ve drenaj boruları, yangın esnasında dikey ve yatay alev ilerlemesi açısından son derece hassas geçiş noktalarıdır. Betonarme ve briket duvarların yüksek yangın direnci, geçiş boşluklarında aynı performansı gösterecek tescilli pasif yangın durdurucu mühendislik çözümleri ile desteklenmelidir. Duvardan Geçen ABS Boru Pasif Yangın Durdurucu Detayı W-J-2009 sistem detayı, betonarme duvar geçişlerini tescil altına alan, uluslararası akredite sertifikalı profesyonel bir metodoloji sunar.
Duvardan Geçen ABS Boru Pasif Yangın Durdurucu Detayı Sistemin sızdırmazlık mimarisi, hantal dış metal kelepçe maliyetlerine ihtiyaç duymadan, duvarın her iki yüzeyinde boru çevresine sarılarak anüler boşluğa sürülen çift yönlü Metacaulk Wrap Strip (MC Yangın Durdurucu Sargı) teknolojisine dayanır. Duvar yüzeylerinden tam 3 mm dışarı taşacak şekilde hizalanan bu yüksek mühendislik ürünü reaktif şerit, yangın ısısıyla karşılaştığı anda milisaniyeler içinde genleşerek eriyen ABS borunun yerini aşılmaz bir kömür bariyeriyle mühürler. Duvarın her iki tarafında sağlanan F120 (120 dakika / 2 Saat) kesintisiz pasif yangın bütünlüğü, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarına tam uyumlu hale getirir.
Detay İçeriği Ürünler & Alternatifleri

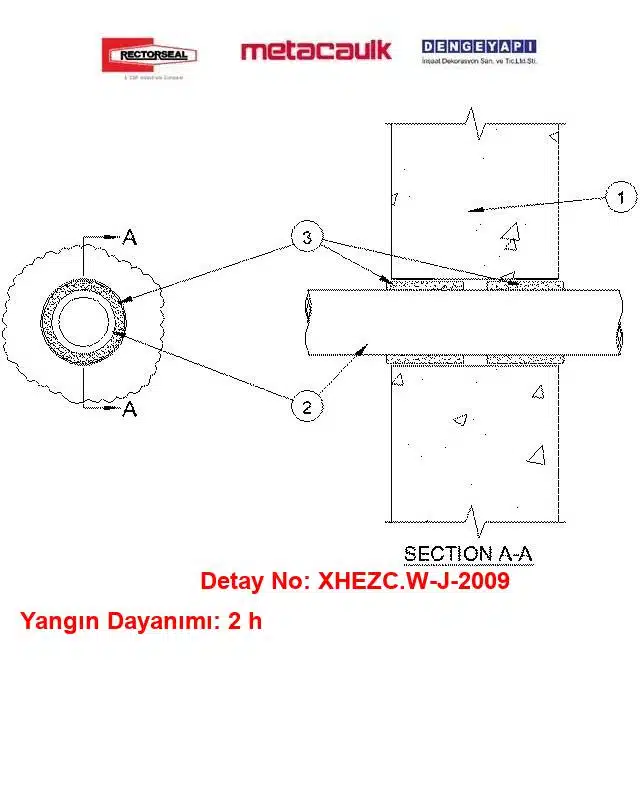

Duvardan Geçen ABS Boru Pasif Yangın Durdurucu Detayı — Teknik Bileşenler
1) Duvar
En az 150 mm kalınlığında, donatılı hafif veya normal ağırlıklı (yaklaşık 1600–2400 kg/m³) betonarme duvar. Duvar, üreticisinin test edilmiş detayındaki tariflenen şekilde beton blok malzeme ile de oluşturulabilir. Tesisat Deliğinin azami çapı 75 mm’dir.
2) Geçiş Yapan Tesisatlar
Yangın Durdurucu Sistem içinde ortalanmış bir adet yanıcı boru kullanılacaktır. Sistem içinde anma Tesisat Deliği Boşluğu 8 mm olacaktır. Boru, duvarın her iki tarafında rijit olarak desteklenecektir. Aşağıdaki tip ve boyuttaki yanıcı borular kullanılabilir:
2A) Akrilonitril Bütadien Stiren (ABS) Boru
Anma 2” (50 mm) çap veya daha küçük, Schedule 40, hücresel veya masif çekirdekli ABS boru; havalıklı (drenaj, atık veya havalık) borulama sistemlerinde kullanılmak üzere.
3) Yangın Durdurucu Sistem
Yangın Durdurucu Sistem aşağıdakilerden oluşur:
3A) Yangın Durdurucu Malzeme — MC Yangın Durdurucu Sargı
İntumesan özellikli sargıdan bir kat, 6 mm kalınlıkta ve 50 mm genişlikte, borunun dış çevresi etrafına sıkıca sarılacak ve duvarın her iki tarafından Tesisat Deliği Boşluğu içine itilecektir. Sargı, duvar yüzeylerinin her iki tarafında 3 mm taşacak şekilde konumlandırılacaktır. Sargı bant, tel veya bağ teli ile sabitlenecektir. RECTORSEAL — MC Yangın Durdurucu Sargı (Metacaulk Wrap Strip).
Detay Açıklaması
Duvardan Geçen ABS Boru Pasif Yangın Durdurucu Detayı W-J-2009 yangın durdurucu sistemi, yangın güvenliği açısından büyük öneme sahiptir. Duvardan Geçen ABS Boru Pasif Yangın Durdurucu Detayı Bu sistem, betonarme şaft duvarlarında ABS yanıcı boru geçişlerini güvenli bir şekilde sızdırmaz hale getirir. Kullanılan MC Yangın Durdurucu Sargı ile tesisat deliklerinin çevresi etkili bir şekilde kapatılmakta ve bu sayede yangın anında yayılma riski minimize edilmektedir. Yangın durdurucu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik hükümlerine uygun olarak tasarlanmış ve test edilmiştir. Duvardan Geçen ABS Boru Pasif Yangın Durdurucu Detayı Bu sistemin uygulanmaması durumunda, yangının yayılma riski artar ve bu da can ve mal kaybına yol açabilir.
Duvardan Geçen ABS Boru Pasif Yangın Durdurucu Detayı Yangın durdurucu sistemin sağladığı güvenlik, hem yaşam alanlarını korur hem de maddi kayıpları azaltır. W-J-2009 sistemi, konut ve ticari binalarda, ıslak hacim ve çekirdek duvarlarında yanıcı boru penetrasyonları için idealdir. Yangın anında, bu sistemin etkinliği, yangının yayılmasını önleyerek insanların hayatını kurtarabilir. Bu nedenle, yangın durdurucu sistemlerin kullanımı, modern binaların vazgeçilmez bir parçasıdır ve yangın güvenliğini artırır.

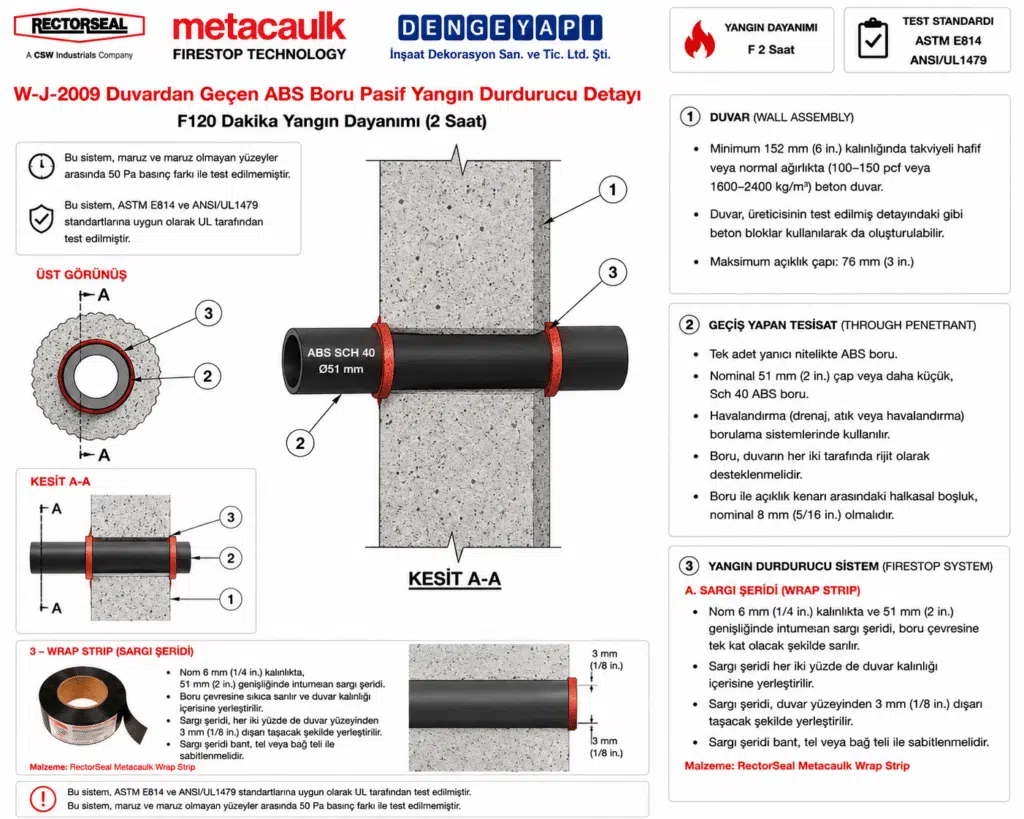

Duvardan Geçen ABS Boru Pasif Yangın Durdurucu Detayı Uygulama Esasları
Bu sistem; yanıcı plastik boruların betonarme duvar veya beton blok duvar yapılarından yatay geçişlerini sızdırmaz hale getirmek amacıyla “Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Lab.) Tarafından Test Edilmiştir.” Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi F120 (120 dakika / 2 Saat) olarak tescil edilmiştir.
1. Yapısal Duvar Elemanları Ölçü Sınırları (Wall Assembly):
-
Duvar Yapısı: En az 152 mm (6 in.) kalınlıkta takviyeli hafif veya normal yoğunlukta ($1600-2400\text{ kg/m}^3$) betonarme yapısal duvar veya ULC listeli tescilli beton blok (briket) duvar elemanları.
-
Tesisat Deliği Ölçüsü: Duvar üzerinde açılacak dairesel geçiş deliğinin maksimum çapı 76 mm (3 in.) olmalıdır.
2. Geçiş Yapan Tesisat Tipleri ve Toleransları (Through Penetrants):
Yangın durdurucu sistem içerisinde merkezlenmiş (konsantrik) olarak konumlandırılan ve duvarın her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru geçişi.
-
Acrylonitrile Butadiene Styrene (ABS) Boru: Nominal 51 mm (2 in.) veya daha küçük çapta, Schedule 40 dolu (solid core) veya hücresel (cellular core) gövdeli ABS borular; havalıklı (drenaj, atık veya havalık) sistemlerde.
-
Tesisat Deliği Boşluğu (Annular Space): Geçen boru dış çeperi ile delik kenarı arasındaki anüler boşluk (tesisat deliği boşluğu) nominal 8 mm (5/16 in.) sabit ölçüde tutulmalıdır.
3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:
-
3A. MC Yangın Durdurucu Sargı (Wrap Strip):
-
Ürün Adı: Metacaulk Wrap Strip.
-
Uygulama: Nominal 6 mm (1/4 in.) kalınlığında ve 51 mm (2 in.) genişliğinde intumesan şerit.
-
Montaj Şekli: Geçen ABS borunun dış çevresine sıkıca tek kat (one layer) olarak sarılacak, bant veya bağ teli (tie wire) ile sabitlenecektir.
-
Çift Yönlü Montaj: Hazırlanan intumesan sargı grupları duvarın her iki yüzeyindeki anüler boşlukların içerisine sürülecektir. Sargıların dış kenarları duvar yüzeylerinden dışarıya doğru tam 3 mm (1/8 in.) taşacak şekilde konumlandırılacaktır.
-
Duvardan Geçen ABS Boru Pasif Yangın Durdurucu Detayı Uygulanmazsa Ne Olur?
-
Yatay Yangın ve Duman İlerlemesi: Duvar geçişi boyunca hedeflenen F120 (2 Saat) pasif yangın bütünlüğü koruması elde edilemez. Yangın anında oluşan yüksek sıcaklık ve 50 mm çapındaki ABS drenaj borusunun erimesi duvarda açık bir dikey/yatay baca etkisi oluşturur. Duvarın her iki yüzeyine yerleştirilmesi gereken ve en fazla 3 mm dışarı taşacak şekilde hizalanan Metacaulk Wrap Strip intumesan sargıları (3A) eksik ya da hatalı yapılırsa, borunun erimesiyle açığa çıkan boşluk mühürlenemez. Alevler ve yoğun zehirli duman dalgası komşu yangın kompartımanlarına saniyeler içinde sirayet eder.
-
Yönetmelik ve Mevzuat İhlali: Betonarme duvar geçişlerinde test edilmiş tescilli pasif yangın durdurucu detayların uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı duruma düşürerek yapı denetim süreçlerinde majör teknik uygunsuzluk oluşturur.
Sık Sorulan Sorular
Duvardan Geçen ABS Boru Pasif Yangın Durdurucu Detayı W-J-2009 nedir ve MC Yangın Durdurucu Sargı hangi amaçla kullanılır?
Duvardan Geçen ABS Boru Pasif Yangın Durdurucu Detayı W-J-2009, en az 150 mm kalınlığındaki betonarme duvardan geçen 50 mm ABS boru için tasarlanmış, UL testli bir çözüm sunar. Bu detayda MC Yangın Durdurucu Sargı (Metacaulk Wrap Strip) kullanılarak ısı anında genleşen intümesan yapı sayesinde eriyen ABS borunun çevresi kapatılır ve W-J-2009 kapsamında F120 yangın dayanımı elde edilir.
W-J-2009 detayında MC Yangın Durdurucu Sargı nasıl konumlandırılır ve uygulama yönü nasıldır?
W-J-2009 detayında MC Yangın Durdurucu Sargı tek kat olarak, 6 mm kalınlık ve 50 mm genişlikte, ABS borunun dış çevresi etrafına sıkıca sarılır ve duvarın her iki yüzünden tesisat deliği boşluğuna itilir. Sargı, yüzeylerden yaklaşık 3 mm taşacak şekilde konumlandırılır ve bant, tel veya bağ teli ile sabitlenir. Böylece Duvardan Geçen ABS Boru Pasif Yangın Durdurucu Detayı, çift yönlü koruma sağlar.
Duvardan Geçen ABS Boru Pasif Yangın Durdurucu Detayı W-J-2009 için duvar ve delik şartları nelerdir?
W-J-2009 kapsamında duvar, en az 150 mm kalınlığında, hafif veya normal ağırlıklı betonarme olmalıdır. Tesisat deliği azami 75 mm olmalı ve anma boşluk 8 mm olarak bırakılmalıdır. MC Yangın Durdurucu Sargı bu boşluğa duvarın her iki tarafından yerleştirilerek Duvardan Geçen ABS Boru Pasif Yangın Durdurucu Detayı gereklilikleri sağlanır.
W-J-2009 detayı ile hangi yangın dayanımı sağlanır ve hangi koşullara bağlıdır?
Duvardan Geçen ABS Boru Pasif Yangın Durdurucu Detayı W-J-2009 ile 120 dakika (F120) yangın dayanımı sağlanır. Performans, 50 mm (2 inç) Schedule 40 ABS boru kullanımı, borunun duvarın iki tarafında rijit şekilde desteklenmesi ve MC Yangın Durdurucu Sargının talimatlara uygun uygulanması koşullarına bağlıdır.
Duvardan Geçen ABS Boru Pasif Yangın Durdurucu Detayı W-J-2009 uygulamasında destekleme ve sızdırmazlık nasıl sağlanır?
W-J-2009 uygulamasında ABS boru, duvarın her iki tarafında rijit mesnetlerle desteklenir. MC Yangın Durdurucu Sargı, boru etrafına sarıldıktan sonra her iki taraftan tesisat deliği boşluğuna itilir ve yüzeyde yaklaşık 3 mm taşacak şekilde bırakılır; bant veya tel ile sabitlenir. Böylece Duvardan Geçen ABS Boru Pasif Yangın Durdurucu Detayı kapsamında yangın anında genleşerek açığı kapatan güvenli bir sızdırmazlık sağlanır.
W-J-2009 detayı hangi belgelendirmeye sahiptir ve üretici/marka bilgileri nedir?
Duvardan Geçen ABS Boru Pasif Yangın Durdurucu Detayı W-J-2009, UL (Underwriters Laboratories) tarafından test edilmiştir ve onay tarihi 27/07/2009’dur. Kullanılan ürün MC Yangın Durdurucu Sargı olup üretici RectorSeal, marka ise Metacaulk’tur.
W-J-2009 kodu ne anlama geliyor?
W-J-2009, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Beton veya Yığma Duvar · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
