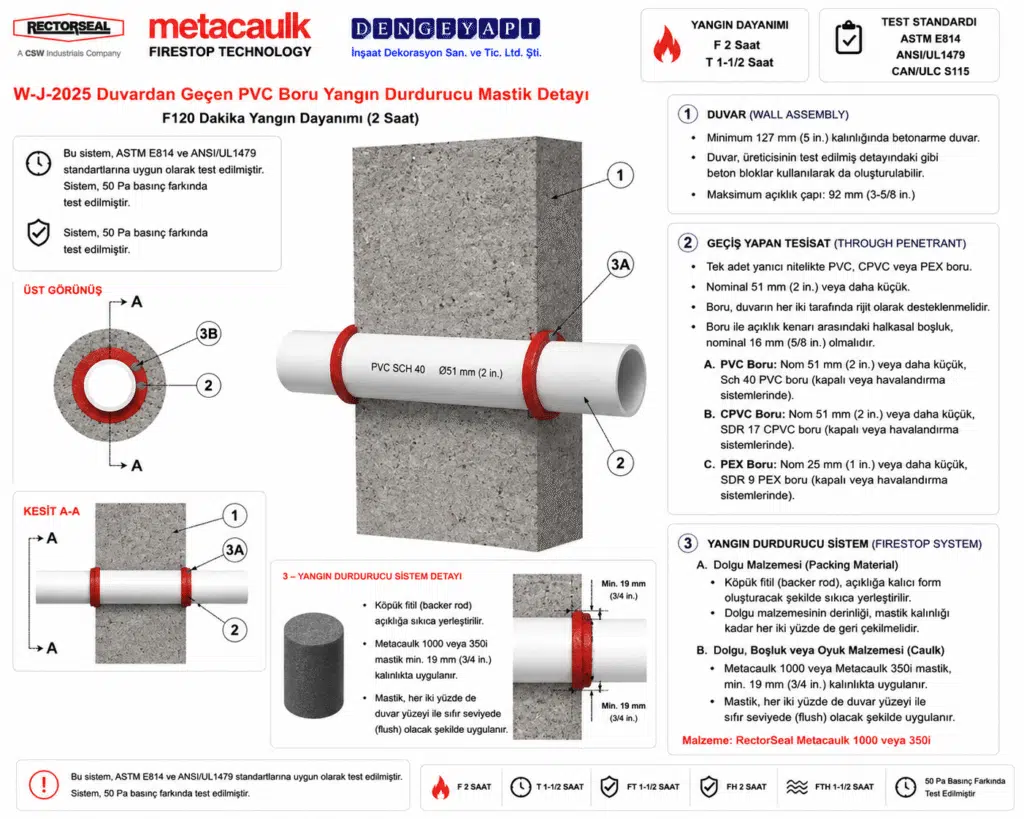

Duvardan Geçen PVC Boru Yangın Durdurucu Mastik Detayı W-J-2025 — Betonarme Duvarda Yanıcı Boru Geçişi İçin Yangın Durdurucu Sistem

Duvardan Geçen PVC Boru Yangın Durdurucu Mastik Detayı W-J-2025 Yangın Durdurucu Sistemi, yanıcı boruların geçiş yaptığı betonarme duvarlarda yangın güvenliğini sağlamak için geliştirilmiştir. Bu sistem, Duvardan Geçen PVC Boru Yangın Durdurucu Mastik Detayı özellikle kapalı (proses veya besleme) hatları ile havalıklı (drenaj, atık veya havalık) tesisatlarda kullanılmak üzere idealdir. Yangın Durdurucu Mastiklerin (RECTORSEAL Metacaulk 1000 veya Metacaulk 350i) kullanımı ile boru geçişlerinin güvenliği artırılmakta, yangının yayılma riski minimize edilmektedir. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik (BYKYHY) çerçevesinde, bu sistem, yangın bölmeleri arasındaki tesisat geçişlerinde yangın durdurucu sistem gerekliliklerini karşılamak amacıyla tasarlanmıştır.

Duvardan Geçen PVC Boru Yangın Durdurucu Mastik Detayı Yangın durdurucu sistemin uygulanmaması durumunda, yangın anında boru geçişlerinden yangının yayılması gerçekleşebilir, bu da büyük can ve mal kayıplarına yol açabilir. Bu yüzden, yangın durdurucu sistemlerin montajı, yapıların güvenliği açısından hayati öneme sahiptir. Duvardan Geçen PVC Boru Yangın Durdurucu Mastik Detayı W-J-2025 sistemi, test edilmiş ve sertifikalandırılmış bir çözüm olup, hem işlevsel hem de güvenli bir yapı sunmaktadır.

Duvardan Geçen PVC Boru Yangın Durdurucu Mastik Detayı Uygulama Esasları

Bu sistem; yanıcı plastik boruların ve PEX tüplerin betonarme duvar veya beton blok duvar yapılarından yatay geçişlerini sızdırmaz hale getirmek amacıyla “Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Lab.) Tarafından Test Edilmiştir.” Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi F120 (120 dakika / 2 Saat) olarak tescil edilmiştir.

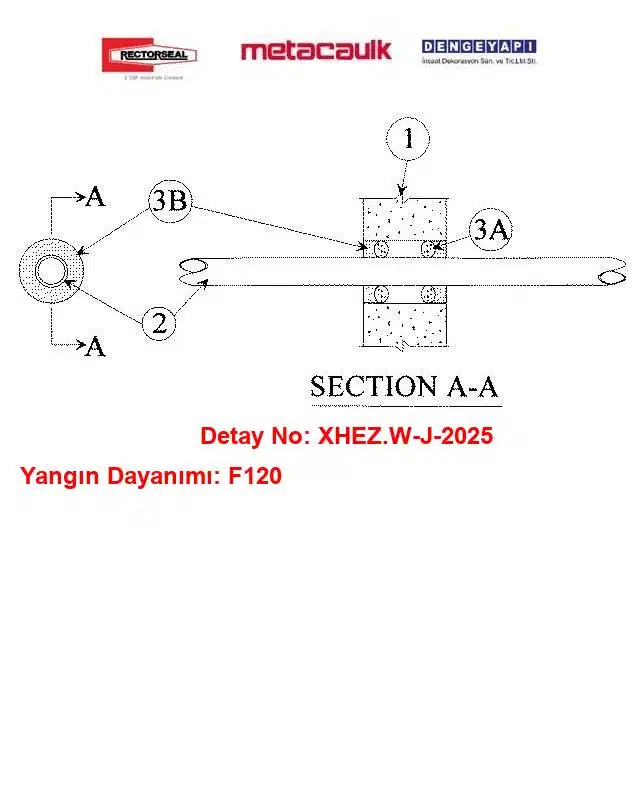

1. Yapısal Duvar Elemanları Ölçü Sınırları :

• Duvar Yapısı: En az 127 mm (5 in.) kalınlıkta takviyeli hafif veya normal yoğunlukta ($1600-2400\text{ kg/m}^3$) betonarme yapısal duvar veya beton blok (briket) duvar elemanları.

• Tesisat Deliği Ölçüsü: Duvar üzerinde açılacak dairesel geçiş deliğinin maksimum çapı 92 mm (3-5/8 in.) olmalıdır.

2. Geçiş Yapan Tesisat Tipleri ve Toleransları :

Yangın durdurucu sistem içerisinde merkezlenmiş (konsantrik) olarak konumlandırılan ve duvarın her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru veya tüp geçişi.

• Polyvinyl Chloride (PVC) Boru: Nominal 50 mm (2 in.) veya daha küçük çapta, Schedule 40 PVC borular; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde.

• Chlorinated Polyvinyl Chloride (CPVC) Boru: Nominal 50 mm (2 in.) veya daha küçük çapta, SDR 17 CPVC borular; kapalı (proses veya besleme) sistemlerde.

• Crosslinked Polyethylene (PEX) : Nominal 25 mm (1 in.) veya daha küçük çapta, SDR 9 PEX tüpler; kapalı (proses veya besleme) sistemlerde.

• Tesisat Deliği Boşluğu : Tesisat dış çeperi ile delik kenarı arasındaki anüler boşluk (tesisat deliği boşluğu) nominal 16 mm (5/8 in.) sabit ölçüde tutulmalıdır.

3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:

• 3A. Arka Dolgu Malzemesi : Tesisat deliği içerisine kalıcı kalıp vazifesi görmesi amacıyla polietilen köpük arka dolgu fitili sıkıca yerleştirilmelidir. Arka dolgu fitilleri, duvarın her iki yüzeyinde de uygulacak mastik kalınlığı kadar boşluk kalacak şekilde içeriye doğru sabitlenmelidir.

• 3B. Yangın Durdurucu Mastik :

  • Ürün Adı: Metacaulk 1000 veya Metacaulk 350i.

  • Uygulama: Tesisat deliği boşluğu içerisine, polietilen köpük dolgu fitilinin ön tarafına duvarın her iki yüzeyinden itibaren en az 19 mm (3/4 in.) derinlikte kesintisiz mastik uygulanmalı ve duvar yüzeyleriyle tamamen hem yüz olarak bitirilmelidir.

Duvardan Geçen PVC Boru Yangın Durdurucu Mastik Detayı Uygulanmazsa Ne Olur?

• Yatay Yangın ve Duman İlerlemesi: Duvar geçişi boyunca hedeflenen F120 (2 Saat) pasif yangın bütünlüğü koruması elde edilemez. Yangın anında oluşan yüksek sıcaklık ve 50 mm çapındaki PVC, CPVC boruların veya PEX tüplerin hızla erimesi duvarda açık bir baca etkisi oluşturur. Polietilen köpük arka dolgu fitili (3A) veya duvarın her iki yüzeyine en az 19 mm derinlikte uygulanan Metacaulk 1000 yangın durdurucu mastik dolgusu (3B) eksik ya da hatalı yapılırsa, borunun erimesiyle açığa çıkan boşluk mühürlenemez. Alevler ve yoğun zehirli duman dalgası komşu yangın kompartımanlarına saniyeler içinde sirayet eder.

• Yönetmelik ve Mevzuat İhlali: Betonarme duvar geçişlerinde test edilmiş tescilli pasif yangın durdurucu detayların uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı duruma düşürerek yapı denetim süreçlerinde majör teknik uygunsuzluk oluşturur.
