Duvardan Geçen Yanıcı Boru Yangın Durdurucu Sargı Detayı W-J-2035 — Betonarme duvarda yanıcı boru geçişi için Yangın Durdurucu Sistem (Wrap Strip)
Betonarme duvarlarda PVC, ABS, CPVC ve PEX gibi yanıcı boru geçişleri için F120 yangın durdurucu sistem. Boru çevresine MC Yangın Durdurucu Sargı (wrap strip) uygulanır.
Detay Bilgileri
Sistem Hakkında
Duvardan Geçen Yanıcı Boru Yangın Durdurucu Sargı Detayı W-J-2035 Yangın Durdurucu Sistemi, yanıcı boruların geçiş noktalarında yangına karşı etkin bir koruma sağlar. Bu sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiş ve UL (UnderWriters Lab.) tarafından onaylanmıştır. Duvardan Geçen Yanıcı Boru Yangın Durdurucu Sargı Detayı Sistemin temel bileşeni olan MC Yangın Durdurucu Sargı, duvar kalınlığı en az 125 mm olan betonarme yapılar için tasarlanmıştır. Maksimum tesisat deliği çapı ise 75 mm’dir. Yangın anında genişleyerek yangının yayılmasını engelleyen bu sargı, hem güvenlik hem de yangın dayanıklılığı açısından büyük önem taşır.
Kullanılan Ürün ve Uygulama
Yangın koruma, günümüz binalarının en önemli unsurlarından biridir. Duvardan Geçen Yanıcı Boru Yangın Durdurucu Sargı Detayı W-J-2035 Yangın Durdurucu Sistemi, yangın anında hızlı bir şekilde müdahale edilmesini sağlarken, aynı zamanda yangının yayılmasını da engeller. Bu sistem, Duvardan Geçen Yanıcı Boru Yangın Durdurucu Sargı Detayı uluslararası standartlara uygun olarak test edilmiş ve onaylanmıştır. Yangın durdurucu sistemlerin önemi, yalnızca yasal zorunluluklarla sınırlı değildir; bu malzemelerin doğru kullanımı, can güvenliği ve mal kaybını önlemek için kritik bir rol oynamaktadır. Yangın güvenliği yönetmelikleri, buna uygun ürünlerin kullanımını zorunlu kılarak, tüm yapıların yangın riskiyle başa çıkmasını sağlar.
FM (Factory Mutual) tarafından onaylanmış malzemelerin kullanılması, sistemin güvenilirliğini artırmaktadır. Yangın koruma sistemleri, modern yapıların güvenliğini sağlamak için vazgeçilmezdir. Bu yüzden, Duvardan Geçen Yanıcı Boru Yangın Durdurucu Sargı Detayı W-J-2035 Yangın Durdurucu Sistemi ile yangın risklerini minimum seviyeye indirmek mümkündür. Yangın güvenliği, her inşaat sürecinin ayrılmaz bir parçası olmalı ve bu sistemler, bu sürecin kritik bir bileşeni olarak görülmelidir.
Duvardan Geçen Yanıcı Boru Yangın Durdurucu Sargı Detayı Betonarme Duvar Geçişlerinde Pratik ve Güçlü Yangın Bariyeri: Metacaulk Wrap Strip
Nitelikli binalarda, konut projelerinde ve endüstriyel tesislerde yangın kompartıman duvarlarından geçen nominal 50 mm (2 in.) çapına kadar olan PVC, ABS, CPVC atıksu/temiz su boruları ile 25 mm çapındaki PEX hatları, yangın esnasında dikey ve yatay alev ilerlemesi açısından son derece hassas geçiş noktalarıdır. Betonarme ve briket duvarların yüksek yangın direnci, geçiş boşluklarında aynı performansı gösterecek tescilli pasif yangın durdurucu mühendislik çözümleri ile desteklenmelidir. Duvardan Geçen Yanıcı Boru Yangın Durdurucu Sargı Detayı W-J-2035 sistem detayı, betonarme duvar geçişlerini tescil altına alan, uluslararası akredite sertifikalı profesyonel bir metodoloji sunar.
Sistemin sızdırmazlık mimarisi, hantal dış metal kelepçe maliyetlerine ihtiyaç duymadan, duvarın her iki yüzeyinde boru çevresine tek kat sarılarak anüler boşluğa sürülen çift yönlü Metacaulk Wrap Strip (MC Yangın Durdurucu Sargı) teknolojisine dayanır. Duvar yüzeyleriyle tam hem yüz olacak şekilde hizalanan bu yüksek mühendislik ürünü reaktif şerit, yangın ısısıyla karşılaştığı anda milisaniyeler içinde genleşerek eriyen plastik borunun yerini aşılmaz bir kömür bariyeriyle mühürler. Duvarın her iki tarafında sağlanan F120 (120 dakika / 2 Saat) kesintisiz pasif yangın bütünlüğü, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarına tam uyumlu hale getirir.
Detay İçeriği Ürünler & Alternatifleri

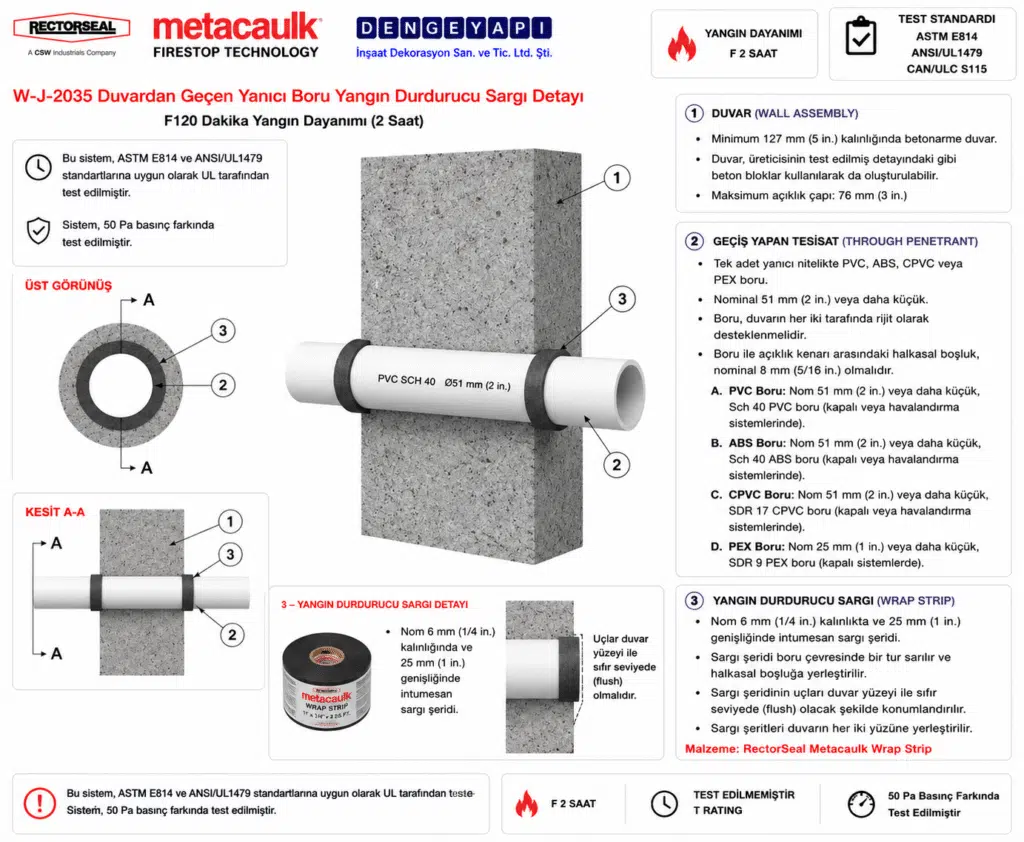

Duvardan Geçen Yanıcı Boru Yangın Durdurucu Sargı Detayı — Teknik Bileşenler

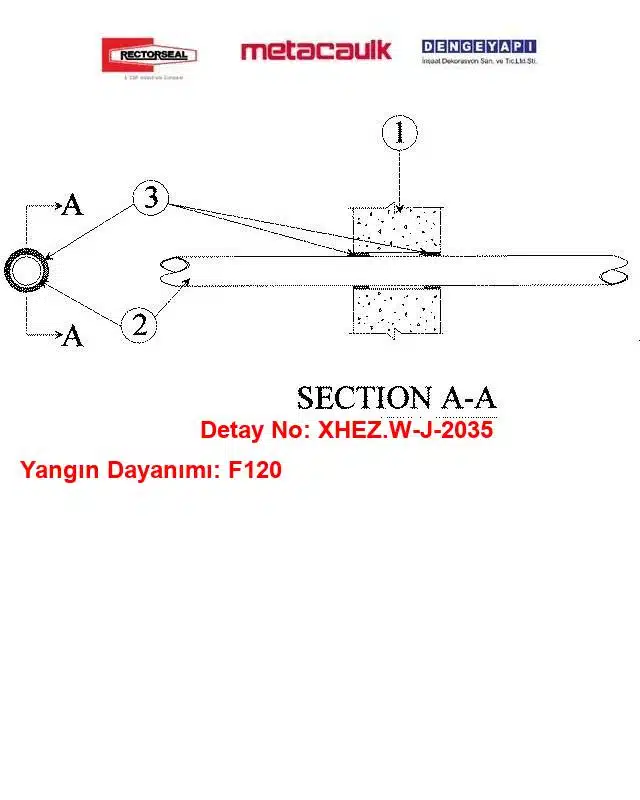

1) Duvar
En az 125 mm kalınlığında, hafif veya normal ağırlıklı (yaklaşık 1600–2400 kg/m³) betonarme duvar. Duvar ayrıca üreticisinin test edilmiş detayındaki tariflenen şekilde beton bloklardan da oluşturulabilir. Tesisat Deliği maksimum çapı 75 mm (3”).
2) Boru
Yangın Durdurucu Sistem içerisinde merkezlenmiş tek bir yanıcı boru kullanılacaktır. Tesisat Deliği Boşluğu anma 8 mm olmalıdır. Boru, duvarın her iki tarafında rijit olarak desteklenecektir. Aşağıdaki boru tipleri ve çapları uygundur:
2A) PVC Boru
Anma 2” (50 mm) çap veya daha küçük, Schedule 40 hücresel ya da masif gövdeli PVC boru; Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisatlarda kullanım için.
2B) ABS Boru
Anma 2” (50 mm) çap veya daha küçük, Schedule 40 hücresel ya da masif gövdeli ABS boru; Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisatlarda kullanım için.
2C) CPVC Boru
Kapalı (proses veya besleme) veya havalandırmalı (drenaj, atık veya havalandırma) boru sistemlerinde kullanılmak üzere Nom 2 inç çapında (veya daha küçük) SDR 17 CPVC boru.
2D) PEX Boru
Kapalı (proses veya besleme) boru sistemlerinde kullanılmak üzere Nom 1 inç çapında (veya daha küçük) SDR 9 PEX boru.
3) Yangın Durdurucu Malzeme — Sargı (Wrap Strip)
Anma 6 mm kalınlıkta ve 25 mm genişlikte İntumesan wrap strip. Sargı, borunun dış çevresi etrafına her yüzeyde bir tur sürekli sarılır ve uçları duvar yüzeyi ile sıfır olacak şekilde Tesisat Deliği Boşluğu içerisine itilir. Her iki duvar yüzeyine sargı uygulaması yapılır. Ürün: RECTORSEAL — MC Yangın Durdurucu Sargı.
Detay Açıklaması
Duvardan Geçen Yanıcı Boru Yangın Durdurucu Sargı Detayı W-J-2035 Yangın Durdurucu Sistemi, çeşitli yapı alanlarında kullanılmak üzere tasarlanmıştır. Özellikle, konutlar, ofisler, hastaneler ve alışveriş merkezleri gibi karma kullanım yapılarında yanıcı boru geçişlerinin güvenliğini artırmak için idealdir. Yangın durdurucu sargı, tesisat deliği boşluğuna yerleştirildiğinde, yangın anında etkili bir bariyer oluşturur. Duvardan Geçen Yanıcı Boru Yangın Durdurucu Sargı Detayı Yangın durdurucu sistemin uygulanmaması durumunda, yangınların hızla yayılması ve ciddi can ve mal kayıplarının yaşanması riski bulunmaktadır. Bu nedenle, yangın güvenliği standartlarına uygun olarak sistemin montajı önemlidir. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik gereğince, yetkili uygulayıcılar tarafından gerçekleştirilmesi gereken bu sistem, test edilmiş ve sertifikalandırılmış bir çözümdür.
Duvardan Geçen Yanıcı Boru Yangın Durdurucu Sargı Detayı Uygulama Esasları
Bu sistem; Duvardan Geçen Yanıcı Boru Yangın Durdurucu Sargı Detayı yanıcı plastik boruların ve PEX tüplerin betonarme duvar veya beton blok duvar yapılarından yatay geçişlerini sızdırmaz hale getirmek amacıyla “Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Lab.) Tarafından Test Edilmiştir.” Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi F120 (120 dakika / 2 Saat) olarak tescil edilmiştir.
1. Yapısal Duvar Elemanları Ölçü Sınırları :
-
Duvar Yapısı: En az 127 mm (5 in.) kalınlıkta takviyeli hafif veya normal yoğunlukta (1600-2400 kg/m³) betonarme yapısal duvar veya beton blok (briket) duvar elemanları.
-
Tesisat Deliği Ölçüsü: Duvar üzerinde açılacak dairesel geçiş deliğinin maksimum çapı 75 mm (3 in.) olmalıdır.
2. Geçiş Yapan Tesisat Tipleri ve Toleransları :
Yangın durdurucu sistem içerisinde merkezlenmiş (konsantrik) olarak konumlandırılan ve duvarın her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru veya tüp geçişi.
-
Polyvinyl Chloride (PVC) Boru: Nominal 50 mm (2 in.) veya daha küçük çapta, Schedule 40 dolu veya hücresel gövdeli PVC borular; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde.
-
Acrylonitrile Butadiene Styrene (ABS) Boru: Nominal 50 mm (2 in.) veya daha küçük çapta, Schedule 40 dolu veya hücresel gövdeli ABS borular; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde.
-
Chlorinated Polyvinyl Chloride (CPVC) Boru: Nominal 50 mm (2 in.) veya daha küçük çapta, SDR 17 CPVC borular; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde.
-
Crosslinked Polyethylene (PEX) Tubing: Nominal 25 mm (1 in.) veya daha küçük çapta, SDR 9 PEX tüpler; kapalı (proses veya besleme) sistemlerde.
-
Tesisat Deliği Boşluğu (Annular Space): Boru dış çeperi ile delik kenarı arasındaki boşluk (tesisat deliği boşluğu) nominal 8 mm (5/16 in.) sabit ölçüde tutulmalıdır.
3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:
-
3. MC Yangın Durdurucu Sargı :
-
Ürün Adı: Metacaulk Wrap Strip.
-
Uygulama Esasları: Nominal 6 mm (1/4 in.) kalınlığında ve 25 mm (1 in.) genişliğinde intumesan şerit. Geçen borunun dış çevresine kesintisiz olarak tek kat sarılacaktır.
-
Çift Yönlü Montaj: Hazırlanan intumesan sargı grupları, duvarın her iki yüzeyindeki anüler boşlukların içerisine sürülecektir. Sargıların dış kenarları duvar yüzeyleriyle tam hem yüz olacak şekilde hizalanıp bitirilecektir.
-
Duvardan Geçen Yanıcı Boru Yangın Durdurucu Sargı Detayı Uygulanmazsa Ne Olur?
-
Yatay Yangın ve Duman İlerlemesi: Duvar geçişi boyunca hedeflenen F120 (2 Saat) pasif yangın bütünlüğü koruması elde edilemez. Yangın anında oluşan yüksek sıcaklık ve 50 mm çapındaki PVC, ABS, CPVC boruların veya PEX tüplerin hızla erimesi duvarda açık bir baca etkisi oluşturur. Duvarın her iki yüzeyinde anüler boşluğa yerleştirilen ve duvar yüzeyleriyle hem yüz bitirilen Metacaulk Wrap Strip intumesan sargıları (3) tescilli detaylara uygun yapılmazsa, borunun erimesiyle açığa çıkan boşluk mühürlenemez. Alevler ve yoğun zehirli duman dalgası komşu yangın kompartımanlarına saniyeler içinde sirayet eder.
-
Yönetmelik ve Mevzuat İhlali: Betonarme duvar geçişlerinde test edilmiş tescilli pasif yangın durdurucu detayların uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı duruma düşürerek yapı denetim süreçlerinde majör teknik uygunsuzluk oluşturur.
Sık Sorulan Sorular
Duvardan Geçen Yanıcı Boru Yangın Durdurucu Sargı Detayı W-J-2035 ile Metacaulk Yangın Durdurucu Sargı Bandaj nedir ve nerede kullanılır?
Duvardan Geçen Yanıcı Boru Yangın Durdurucu Sargı Detayı W-J-2035, betonarme duvarlardan geçen yanıcı boru ve konduit geçişlerinin yangına karşı korunması için Metacaulk Yangın Durdurucu Sargı Bandaj kullanılarak uygulanan, UL onaylı bir çözümdür. Bu detayda intumesan sargı, boru çevresine her iki duvar yüzeyinde bir tur sarılarak boşluğa itilir ve uçları duvar yüzeyiyle sıfır olacak şekilde yerleştirilir; böylece W-J-2035 sistemi 120 dakika yangın dayanımı sağlar.
Duvardan Geçen Yanıcı Boru Yangın Durdurucu Sargı Detayı W-J-2035 ve Metacaulk Yangın Durdurucu Sargı Bandaj ile hangi boru türleri ve çapları uygundur?
W-J-2035 detayı kapsamında Metacaulk Yangın Durdurucu Sargı Bandaj ile PVC, ABS ve CPVC için anma 2 inç (50 mm) veya daha küçük çaplar; PEX için anma 1 inç (SDR 9) veya daha küçük çaplar uygundur. Boru, duvarın her iki tarafında rijit olarak desteklenmeli ve W-J-2035 ölçülendirmelerine uyulmalıdır.
Duvardan Geçen Yanıcı Boru Yangın Durdurucu Sargı Detayı W-J-2035'te Metacaulk Yangın Durdurucu Sargı Bandaj kaç tur uygulanır ve nereye yerleştirilir?
W-J-2035 detayına göre Metacaulk Yangın Durdurucu Sargı Bandaj 6 mm kalınlık ve 25 mm genişlikte olup, borunun dış çevresi etrafına her duvar yüzeyinde bir tur sürekli sarılır. Sargının uçları, duvar yüzeyiyle sıfır olacak şekilde tesisat deliği boşluğuna itilir ve uygulama her iki yüzeye yapılır.
Duvardan Geçen Yanıcı Boru Yangın Durdurucu Sargı Detayı W-J-2035 için duvar, delik ve boşluk ölçüleri nedir; Metacaulk Yangın Durdurucu Sargı Bandaj ile uyumu nasıldır?
W-J-2035'e göre duvar en az 125 mm kalınlığında hafif veya normal ağırlıklı betonarme olmalıdır. Tesisat deliği maksimum 75 mm, anma boşluk 8 mm olmalıdır. Bu ölçüler Metacaulk Yangın Durdurucu Sargı Bandaj ile tariflenen uygulamaya tam uyumludur ve sargının etkin şişme performansını destekler.
Duvardan Geçen Yanıcı Boru Yangın Durdurucu Sargı Detayı W-J-2035'in yangın dayanımı ve UL onayı nedir; Metacaulk Yangın Durdurucu Sargı Bandaj bu performansı nasıl sağlar?
W-J-2035 detayı UL tarafından test edilmiş olup 120 dakika yangın dayanımı (F120) sunar. Metacaulk Yangın Durdurucu Sargı Bandaj, yangında şişen (intumesan) yapısıyla yanıcı boru yumuşayıp eridiğinde açığı kapatarak duman ve alev geçişini engeller; böylece W-J-2035 performans hedefi sağlanır. Onay tarihi 13/03/2017'dir; üretici RectorSeal, marka Metacaulk'tur.
Duvardan Geçen Yanıcı Boru Yangın Durdurucu Sargı Detayı W-J-2035'te Metacaulk Yangın Durdurucu Sargı Bandaj ile ek mastik gerekir mi?
W-J-2035 detayında Metacaulk Yangın Durdurucu Sargı Bandaj, boru çevresine her iki yüzeyde bir tur sarılarak ve uçları duvar yüzeyiyle sıfır olacak şekilde boşluğa itilerek uygulanır. Bu tarif, sargının tek başına kullanıldığı uygulamayı tanımlar; ek bir malzeme gerekliliği proje ve test detayı kapsamına göre değerlendirilmelidir. İlgili W-J-2035 dokümanına uyulması esastır.
Duvardan Geçen Yanıcı Boru Yangın Durdurucu Sargı Detayı W-J-2035 ve Metacaulk Yangın Durdurucu Sargı Bandaj montajında dikkat edilmesi gereken başlıca noktalar nelerdir?
W-J-2035 uygulamasında Metacaulk Yangın Durdurucu Sargı Bandaj sarımı kesintisiz olmalı, ek yerleri duvar yüzeyiyle sıfır olmalı ve boru detayda tariflendiği gibi merkezlenmelidir. Boru her iki tarafta rijit desteklenmeli; delik ve anma boşluk ölçüleri (maks. 75 mm delik, 8 mm boşluk) aşılmamalıdır. Uygulama her iki duvar yüzeyinde bir tur olacak şekilde yapılmalıdır.
W-J-2035 kodu ne anlama geliyor?
W-J-2035, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Beton veya Yığma Duvar · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
