Duvardan Geçen Yanıcı Boru Yangın Durdurucu Kelepçe Detayı W-J-2039 – Yanıcı Boru Duvar Geçişi Yangın Durdurucu Sistem

Duvardan Geçen Yanıcı Boru Yangın Durdurucu Kelepçe Detayı W-J-2039 yangın durdurucu sistemi, yanıcı boruların geçiş yaptığı alanlarda yangın güvenliğini sağlamak için özel olarak geliştirilmiştir. Duvardan Geçen Yanıcı Boru Yangın Durdurucu Kelepçe Detayı Bu sistem, hastane, okul, alışveriş merkezi, konut ve ofis gibi birçok farklı yapıda kullanılmaktadır. Yangın durdurucu sistem, yangın bölmelerinin bütünlüğünü koruyarak, yangın ve dumanın yayılmasını engellemektedir. Sistem, PVC, uPVC, CPVC ve ABS gibi yanıcı boruların güvenli geçişini sağlarken, kullanıcılarına da önemli avantajlar sunar.

Eğer yangın durdurucu sistem uygulanmazsa, yangın anında tesisat deliği boşluğundan yangının yayılması riski artar. Bu nedenle, yangın durdurucu sistemlerin kullanımı, yangın güvenliği açısından son derece önemlidir. Duvardan Geçen Yanıcı Boru Yangın Durdurucu Kelepçe Detayı W-J-2039, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygunluk açısından da güvenilir bir seçimdir. Bu sistem, sertifikalı ve test edilmiş bir çözümdür, dolayısıyla yangın güvenliği alanında en yüksek standartları karşılamaktadır.

Duvardan Geçen Yanıcı Boru Yangın Durdurucu Kelepçe Detayı Uygulama Esasları

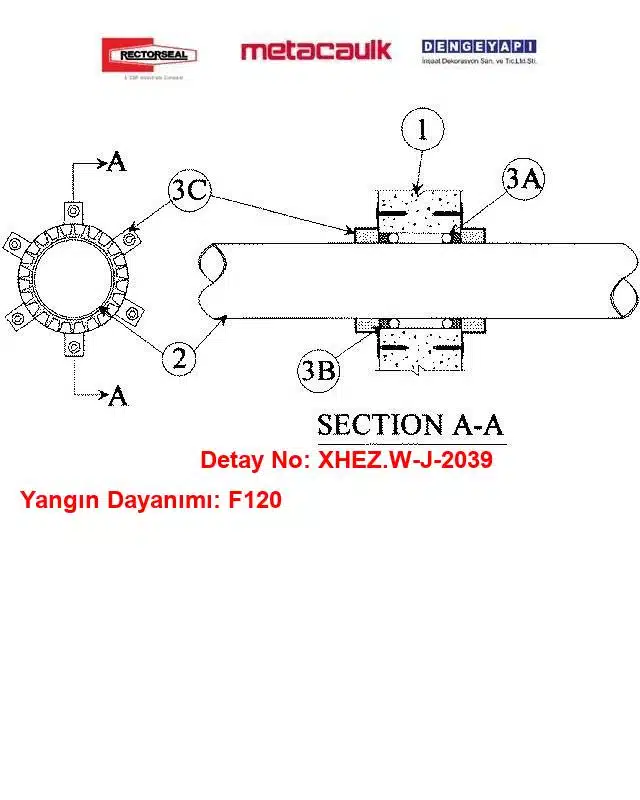

Duvardan Geçen Yanıcı Boru Yangın Durdurucu Kelepçe Detayı Bu sistem; yanıcı plastik boruların betonarme duvar veya beton blok duvar yapılarından yatay geçişlerini sızdırmaz hale getirmek amacıyla “Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Lab.) Tarafından Test Edilmiştir.” Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi F120 (120 dakika / 2 Saat) olarak tescil edilmiştir.

1. Yapısal Duvar Elemanları Ölçü Sınırları :

• Duvar Yapısı: En az 127 mm (5 in.) kalınlıkta takviyeli hafif veya normal yoğunlukta (1600-2400 kg/m³) betonarme yapısal duvar veya beton blok (briket) duvar elemanları.

• Tesisat Deliği Ölçüsü: Duvar üzerinde açılacak dairesel geçiş deliğinin maksimum çapı 184 mm (7-1/4 in.) olmalıdır.

2. Geçiş Yapan Tesisat Tipleri ve Toleransları :

Yangın durdurucu sistem içerisinde merkezlenmiş (konsantrik) olarak konumlandırılan ve duvarın her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru geçişi.

• A. Polyvinyl Chloride (PVC veya uPVC) Boru: Nominal 150 mm (6 in.) çapında, Schedule 40 dolu veya hücresel gövdeli PVC ya da uPVC borular; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde.

• B. Unplasticized Polyvinyl Chloride (uPVC) Boru: Nominal 100 mm (4 in.) veya daha küçük çapta, SDR 41, SDR 33 veya SDR 26 uPVC borular; kapalı ya da havalıklı sistemlerde.

• C. Chlorinated Polyvinyl Chloride (CPVC) Boru: Nominal 150 mm (6 in.) veya daha küçük çapta, SDR 13.5 CPVC borular; kapalı ya da havalıklı sistemlerde.

• D. Acrylonitrile Butadiene Styrene (ABS) Boru: Nominal 150 mm (6 in.) çapında, Schedule 40 dolu veya hücresel gövdeli ABS borular; kapalı ya da havalıklı sistemlerde.

• Tesisat Deliği Boşluğu (Annular Space): 100 mm (4 in.) ve 150 mm (6 in.) çapındaki borular için anüler boşluk nominal 6 ila 10 mm (1/4 - 3/8 in.) olmalıdır. 75 mm (3 in.) ve daha küçük çaplı borular için maksimum anüler boşluk 5 mm (3/16 in.) olmalıdır.

3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:

• 3A. Arka Dolgu Malzemesi (Packing Material): (75 mm ve altı borular için opsiyoneldir) Tesisat deliği içerisine kalıcı kalıp vazifesi görmesi amacıyla polietilen köpük arka dolgu fitili (foam backer rod) sıkıca yerleştirilmelidir. Fitil, duvarın her iki yüzeyinde de uygulanacak mastik derinliği kadar boşluk bırakılacak şekilde içeriye reses edilmelidir.

• 3B. Yangın Durdurucu Mastik (Fill, Void or Cavity Material — Caulk):

  • Ürün Adı: Metacaulk 1000.

  • Uygulama: (75 mm ve altı borular için opsiyoneldir) Tesisat deliği boşluğu içerisine, köpük dolgu fitilinin ön tarafına duvarın her iki yüzeyinden itibaren en az 13 mm (1/2 in.) derinlikte kesintisiz mastik uygulanmalı ve duvar yüzeyleriyle tamamen hem yüz (flush) olarak bitirilmelidir.

• 3C. MC Yangın Durdurucu Kelepçe (Firestop Device — Collar):

  • Ürün Adı: Metacaulk Pipe Collar (MC Yangın Durdurucu Kelepçe).

  • Uygulama Esasları: Geçen borunun dış çapına uygun boyutta seçilmiş, içi intumesan malzeme ile kaplı galvanizli çelik kelepçe düzeneği.

  • Çift Yönlü Montaj: Kelepçeler duvarın her iki yüzeyine de monte edilmelidir. Kelepçe sabitleme kulakçıklarının (anchor tabs) her birinden, 6 mm (1/4 in.) çapında ve 32 mm (1-1/4 in.) uzunluğunda çelik genleşmeli çelik dübeller (expansion bolts) ve en az 19 mm (3/4 in.) genişliğinde çelik pullar kullanılarak beton duvar yüzeyine mekanik olarak sabitlenmelidir.

Duvardan Geçen Yanıcı Boru Yangın Durdurucu Kelepçe Detayı Uygulanmazsa Ne Olur?

• Yatay Yangın ve Duman İlerlemesi: Duvar geçişi boyunca hedeflenen F120 (2 Saat) pasif yangın bütünlüğü koruması elde edilemez. Yangın anında oluşan yüksek sıcaklık ve 150 mm (6 in.) çapına kadar ulaşan PVC, uPVC, CPVC ve ABS boruların hızla erimesi duvarda açık bir baca etkisi oluşturur. Duvarın her iki yüzeyine monte edilen intumesan kelepçeler (3C) veya anüler boşluktaki köpük fitil (3A) ile en az 13 mm derinliğindeki Metacaulk 1000 yangın durdurucu mastik dolguları (3B) eksik ya da hatalı yapılırsa, borunun erimesiyle açığa çıkan devasa boşluk mühürlenemez. Alevler ve yoğun zehirli duman dalgası komşu yangın kompartımanlarına saniyeler içinde sirayet eder.

• Yönetmelik ve Mevzuat İhlali: Betonarme duvar geçişlerinde test edilmiş tescilli pasif yangın durdurucu detayların uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı duruma düşürerek yapı denetim süreçlerinde majör teknik uygunsuzluk oluşturur.
