Duvardan Geçen Yanıcı Boru Yangın Durdurucu Mastik Detayı W-J-2051 yangın durdurucu sistemi, yanıcı boru geçişleri için tasarlanmış bir çözümdür ve özellikle betonarme veya beton blok duvarlarda uygulanmaktadır. Duvardan Geçen Yanıcı Boru Yangın Durdurucu Mastik Detayı Bu sistem, PVC, CPVC, ABS, PEX gibi malzemelerden yapılmış boruların güvenli bir şekilde geçişini sağlarken, yangın anında alev ve duman sızdırmazlığı sağlar. Kullanılan yangın durdurucu mastik, geçiş yapılan tesisatın çevresine uygulanarak, olası yangın risklerini minimuma indirmektedir. Bu sistemde, geçiş yapan tesisatın her iki tarafında rijit destek sağlanması, yangın güvenliğinin artırılmasında önemli bir unsurdur.

Duvardan Geçen Yanıcı Boru Yangın Durdurucu Mastik Detayı Yangın durdurucu sistemlerin uygulanmadığı durumlarda, yangın anında alevlerin ve dumanın yapı içine yayılması riski artar. Bu nedenle, W-J-2051 sistemi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun olarak tasarlanmıştır. Yangın durdurucu sistemlerin kullanılması, sadece yangın güvenliğini artırmakla kalmaz, aynı zamanda yapıların yangın dayanımını da yükseltir. Denge Yapı olarak, Duvardan Geçen Yanıcı Boru Yangın Durdurucu Mastik Detayı W-J-2051 sisteminin uluslararası standartlara uygun olarak test edilmiş ve sertifikalandırılmış bir sistem olduğunu vurgulamak isteriz. Bu nedenle, yangın güvenliğinizi sağlamak için W-J-2051 sistemini tercih edebilirsiniz.

Duvardan Geçen Yanıcı Boru Yangın Durdurucu Mastik Detayı Uygulama Esasları

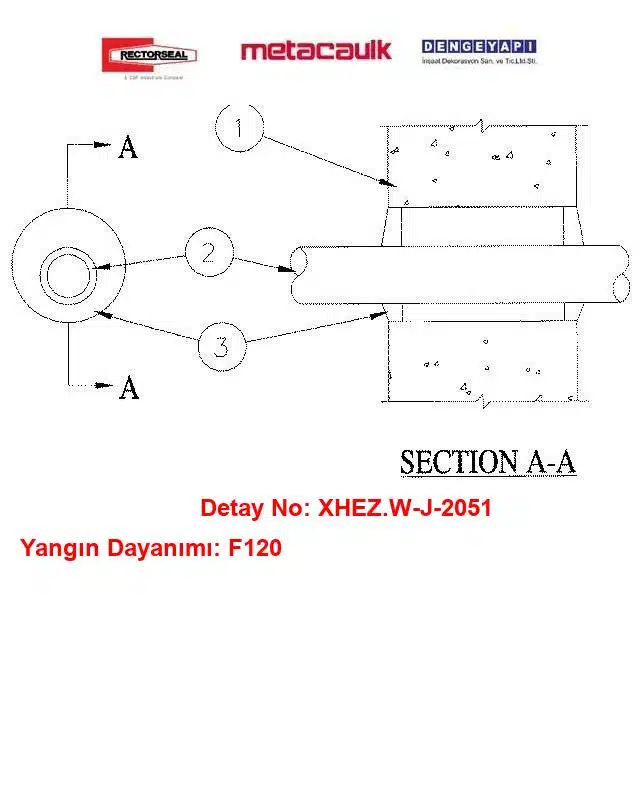

Bu sistem; yanıcı plastik boruların, esnek/rijit elektrik kanallarının ve PEX tüplerin betonarme duvar veya beton blok duvar yapılarından yatay geçişlerini sızdırmaz hale getirmek amacıyla “Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Lab.) Tarafından Test Edilmiştir.” Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi F120 (120 dakika / 2 Saat) olarak tescil edilmiştir.

1. Yapısal Duvar Elemanları Ölçü Sınırları:

• Duvar Yapısı: En az 152 mm (6 in.) kalınlıkta takviyeli hafif veya normal yoğunlukta ($1600-2400\text{ kg/m}^3$) betonarme yapısal duvar veya UL listeli tescilli beton blok (briket) duvar elemanları.

• Tesisat Deliği Ölçüsü: Duvar üzerinde açılacak dairesel geçiş deliğinin maksimum çapı 100 mm (4 in.) olmalıdır.

2. Geçiş Yapan Tesisat Tipleri ve Toleransları:

Yangın durdurucu sistem içerisinde merkezlenmiş (konsantrik) ya da eksantrik olarak konumlandırılan ve duvarın her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru, konduit veya tüp geçişi.

• A. Polyvinyl Chloride (PVC) Boru: Nominal 50 mm (2 in.) veya daha küçük çapta, Schedule 40 dolu (solid core) veya hücresel (cellular core) gövdeli PVC borular; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde (T dayanımı 1 Saat).

• B. Chlorinated Polyvinyl Chloride (CPVC) Boru: Nominal 50 mm (2 in.) veya daha küçük çapta, SDR 17 CPVC borular; kapalı ya da havalıklı sistemlerde (T dayanımı 1 Saat).

• C. Rigid Nonmetallic Conduit (RNC): Nominal 50 mm (2 in.) veya daha küçük çapta, Schedule 40 PVC elektrik borusu (NFPA 70 uyumlu, T dayanımı 1 Saat).

• D. Acrylonitrile Butadiene Styrene (ABS) Boru: Nominal 38 mm (1-1/2 in.) çapında, Schedule 40 dolu veya hücresel gövdeli ABS borular; kapalı ya da havalıklı sistemlerde (T dayanımı 0 Saat).

• E. Electrical Nonmetallic Tubing (ENT): Nominal 38 mm (1-1/2 in.) veya daha küçük çapta PVC esnek elektrik kanalı (NFPA 70 uyumlu, T dayanımı 1 Saat).

• F. Crosslinked Polyethylene (PEX) Tubing: Nominal 38 mm (1-1/2 in.) veya daha küçük çapta, SDR 9 PEX tüpler; kapalı sistemlerde (T dayanımı 0 Saat).

• Tesisat Deliği Boşluğu (Annular Space): Tesisatın nominal çapı 38 mm (1-1/2 in.) veya daha küçük ise anüler boşluk en az 10 mm (3/8 in.) ila en fazla 29 mm (1-1/8 in.) olmalıdır. Tesisatın nominal çapı 38 mm’den büyük ise anüler boşluk en az 16 mm (5/8 in.) ila en fazla 25 mm (1 in.) arasında tutulmalıdır.

3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:

• 3. Yangın Durdurucu Mastik:

  • Ürün Adı: Metacaulk 1000, Metacaulk 350i.

  • Anüler Boşlık Dolgusu: Tesisat deliği boşluğu içerisine duvarın her iki yüzeyinden itibaren en az 16 mm (5/8 in.) derinlikte kesintisiz mastik uygulanmalı ve duvar yüzeyleriyle tam hem yüz bitirilmelidir.

  • Mastik Taçı (Crown) Uygulaması: Duvarın her iki yüzeyinde de geçiş yapan tesisat çeperi etrafına en az 6 mm (1/4 in.) kalınlığında kesintisiz bir mastik konisi/tacı oluşturulmalıdır.

Duvardan Geçen Yanıcı Boru Yangın Durdurucu Mastik Detayı Uygulanmazsa Ne Olur?

• Yatay Yangın et Duman İlerlemesi: Duvar geçişi boyunca hedeflenen F120 (2 Saat) pasif yangın bütünlüğü koruması elde edilemez. Yangın anında oluşan yüksek sıcaklık ve plastik boruların, konduitlerin veya PEX tüplerin hızla erimesi duvarda açık bir dikey/yatay baca etkisi oluşturur. Duvarın her iki yüzeyine uygulanan en az 16 mm derinliğindeki Metacaulk 1000 yangın durdurucu mastik dolgusu ve en az 6 mm kalınlığındaki mastik taçları (3) eksik ya da hatalı yapılırsa, borunun erimesiyle açığa çıkan boşluk mühürlenemez. Alevler ve yoğun zehirli duman dalgası komşu yangın kompartımanlarına saniyeler içinde sirayet eder.

• Yönetmelik ve Mevzuat İhlali: Betonarme duvar geçişlerinde test edilmiş tescilli pasif yangın durdurucu detayların uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı duruma düşürerek yapı denetim süreçlerinde majör teknik uygunsuzluk oluşturur.
