Duvardan Geçen Yanıcı Boru Pasif Yangın İzolasyonu Sargı Detayı W-J-2162
Betonarme duvarlarda PVC, ENT ve PEX gibi yanıcı boru geçişleri için F120 yangın durdurucu sistem. Geçiş, iki yüzeyden toplam en az 16 mm Metacaulk mastikle kapatılır.
Detay Bilgileri
Sistem Hakkında
Duvardan Geçen PVC Boru Pasif Yangın İzolasyonu W-J-2162, betonarme duvarlardan geçen yanıcı boru ve tüplerin çevresinde yangın ve duman geçişini engellemek amacıyla tasarlanmış bir pasif yangın durdurucu çözümdür. PVC, ENT ve PEX gibi yanıcı malzemeden imal boruların duvar geçişlerinde kullanılır ve yangın anında devreye girerek tesisat deliğinde güvenli bir sızdırmazlık hattı oluşturur. Bu detay, modern binalarda düşey ve yatay zonlar arasında yangının yayılımını sınırlandırmak için kritik önemdedir.
Duvardan Geçen PVC Boru Pasif Yangın İzolasyonu Sistemin temel bileşeni, RectorSeal markalı Metacaulk serisi yangın durdurucu mastiklerdir. Uygulamada Metacaulk 1000 veya Metacaulk 350i tercih edilir ve iki yüzeyden toplam minimum 16 mm kalınlıkta mastik uygulanır. İntumesan karakterli bu mastikler, yangın etkisi altında genleşerek boru çevresindeki boşlukları doldurur, oluşabilecek çatlakları kapatır ve alev, sıcak gaz ile duman geçişine karşı etkin bir bariyer teşkil eder. Doğru kalınlık ve süreklilikte uygulama, performansın anahtarıdır.
Montajda; yüzeylerin temiz, kuru ve sağlam olması; boru ile duvar arasındaki tesisat deliğinin düzgün hazırlanması ve mastik hattının kesintisiz şekilde iki tarafta da oluşturulması gerekir. Toplam 16 mm kalınlığın iki yüze dağıtılması, simetrik ve homojen bir bariyer sağlar. Kenar birleşimlerinde, boru yüzeyi ve betonarme ile yeterli yapışma elde edilmesine özen gösterilmeli; üreticinin test edilmiş detaylarında tariflendiği gibi işçilik yapılmalıdır.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Söz konusu standartlar, Geçiş Yapan Tesisatlar için yangın dayanımı değerlendirmesinde uluslararası referans kabul edilir. W-J-2162 detayı hedeflenen koşullarda F120 düzeyinde yangın dayanımı sağlar. Ayrıca, yangın durdurucu sistemin yangın dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır prensibi göz önünde bulundurulmalı ve duvarın tasarım dayanımı ile detayın performansı uyumlu tutulmalıdır.
Denge Yapı’nın bu çözümü, hem konut hem de ticari projelerde, şaft geçişleri, daire içi tesisatlar ve ortak alan hatları dahil olmak üzere geniş bir kullanım alanına hitap eder. Yangın durdurucu mastik uygulamasının doğru kalınlıkta ve iki yüzeyden yapılması kadar, uygulama sonrası görsel kontrol, ölçüm ve iş bitirme kayıtlarıyla belgelendirme de büyük önem taşır. Düzenli bakım ve periyodik kontrol, daha sonra yapılabilecek tesisat değişikliklerinde bariyerin sürekliliğinin korunmasına yardımcı olur.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik doğrultusunda, pasif yangın durdurucu sistemler yapının yangın güvenliğinin ayrılmaz bir parçasıdır. Duvardan Geçen PVC Boru Pasif Yangın İzolasyonu W-J-2162, Yönetmelik’in gerektirdiği performansa ulaşmayı hedefler; uygulama projeye, şartnameye ve üretici talimatlarına uygun yürütülmelidir. Böylece, yaşam güvenliği ve bina bütünlüğü açısından kritik bir aşama başarıyla tamamlanmış olur.
Kullanılan Ürün ve Uygulama
Duvardan Geçen PVC Boru Pasif Yangın İzolasyonu W-J-2162 detayında yangın durdurucu malzeme olarak RectorSeal markasının Metacaulk serisi ürünleri, yani Metacaulk 1000 ve Metacaulk 350i kullanılır. Bu ürünler, betonarme duvarlarda yanıcı boru ve tüplerin (PVC, ENT, PEX gibi) güvenli geçişini sağlamak üzere tasarlanmış intumesan karakterli yangın durdurucu mastiklerdir. Uygulamanın özünde, iki yüzeyden toplam minimum 16 mm kalınlıkta mastik tabakası oluşturmak ve bu tabakanın tesisat deliği çevresinde süreklilik göstermesini sağlamak yer alır.
Metacaulk 1000 ve Metacaulk 350i, yangın etkisi altında genleşerek boru ile duvar arasındaki boşluğu doldurur ve alev, sıcak duman ile toksik gazların geçişini sınırlandırmaya yardımcı olur. İntumesan davranış, yangın sırasındaki hacim artışıyla boşlukların kapanmasını sağlar. Doğru performans için mastik, boru yüzeyi ve betonarme yüzeye iyi yapışmalı; yüzey hazırlığı dikkatle yapılmalı; uygulama üreticinin test edilmiş detaylarındaki esaslara göre yürütülmelidir. Bu çerçevede, mastik hatlarının kesintisiz ve homojen olması, köşe dönüşlerinde boşluk bırakılmaması ve toplam kalınlığın 16 mm’ye ulaşması kritik önemdedir.
Duvardan Geçen PVC Boru Pasif Yangın İzolasyonu Sistemin projelerde tercih edilmesini kolaylaştıran unsurlardan biri, farklı kullanım senaryolarına uyumudur. Konut, ofis, otel, sağlık yapıları ve karma projelerde, şaft duvarları ve hacimler arası geçişlerde tipik uygulamalar gerçekleştirilir. Ürünler; betonarme altlıklar üzerinde, yanıcı boru çevresinde güvenli bir yangın bariyeri elde etmeyi hedefler. Uygulama sonrası, mastik kalınlığı yerinde ölçülmeli; düzey kontrolü yapılarak iki yüzeyden toplam 16 mm’ye ulaşıldığı doğrulanmalıdır. Ayrıca, işçilik kayıtları, fotoğraflar ve etiketleme ile as-built belgeleri hazırlanarak kalite güvence süreci tamamlanmalıdır.
Metacaulk 1000 ve Metacaulk 350i’nin tercih edilmesi, sistemin ASTM E814 ve UL 1479 standartlarına göre UL tarafından test edilmiş performans yaklaşımını destekler. Denge Yapı tarafından sunulan bu çözüm, FM onaylı malzemeler içeren yapılandırmalarla uyumlu bir yangın emniyeti yaklaşımını benimser. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik kapsamında, pasif yangın durdurucu uygulamalar; doğru ürün seçimi, doğru kalınlık ve eksiksiz işçilik ilkelerine dayanır. Bu kapsamda, ürün ambalajlarında yer alan teknik talimatlara ve üretici detaylarına uyum, sahada beklenen performansın elde edilmesi açısından vazgeçilmezdir.
Sonuç olarak, Duvardan Geçen PVC Boru Pasif Yangın İzolasyonu W-J-2162 detayında kullanılan Metacaulk 1000 veya Metacaulk 350i ile iki yüzeyden toplam minimum 16 mm mastik uygulaması, betonarme duvarlardan geçen yanıcı borularda güvenilir bir yangın bariyeri oluşturmayı amaçlar. Doğru kalınlık, düzgün yüzey hazırlığı ve süreklilik; hedeflenen F120 performansına ulaşmada anahtar faktörlerdir.
Detay İçeriği Ürünler & Alternatifleri

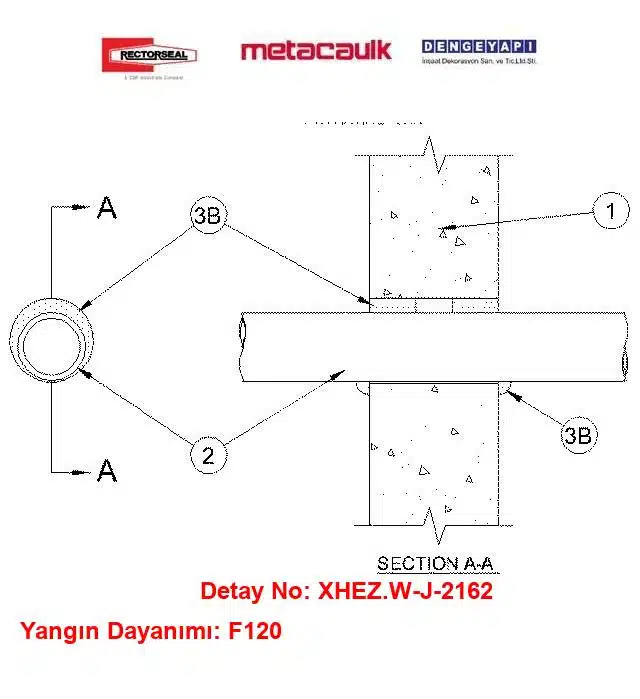

Duvardan Geçen PVC Boru Pasif Yangın İzolasyonu — Teknik Bileşenler
1) Duvar
Minimum 114 mm kalınlığında hafif veya normal ağırlıkta betonarme (yaklaşık 1600–2400 kg/m³). Duvar, test edilmiş beton blok elemanlarla da oluşturulabilir. Maksimum tesisat deliği çapı 60 mm’dir.
2) Boru
Bir adet yanıcı boru veya tüp, yangın durdurucu sistem içinde konsantrik veya eksantrik yerleştirilebilir. Tesisat Deliği Boşluğu minimum 0 mm (noktasal temas) ile maksimum 13 mm arasında olacaktır. Boru/tüp, duvarın her iki tarafında rijit olarak mesnetlenecektir. Aşağıdaki yanıcı boru/tüp tip ve boyutları kullanılabilir:
2A) Polivinil Klorür (PVC) Boru
Anma çapı 38 mm (1-1/2”) veya daha küçük, Schedule 40, masif veya hücresel çekirdekli PVC boru. Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisatlarda kullanım içindir.
2B) Elektrik Tesisatı İçin Yanıcı Boru (ENT)
Anma 38 mm (1-1/2”) veya daha küçük PVC tüp.
2C) Çapraz Bağlı Polietilen (PEX) Tüp
Anma 25 mm (1”) veya daha küçük PEX tüp.
3) Yangın Durdurucu Sistem
Sistem aşağıdakilerden oluşur. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir.
3A) Arka Dolgu Kalıp Malzemesi (Opsiyonel)
Köpük fitil, kalıcı kalıp olacak şekilde tesisat deliğine sıkıca yerleştirilir. Yangın durdurucu malzemenin gerekli kalınlığını karşılamak üzere, duvarın her iki yüzeyinden geri çekilerek uygulanır.
3B) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik
Duvarın her iki yüzünde, Tesisat Deliği Boşluğu içerisine minimum 16 mm kalınlığında mastik uygulanır. Noktasal temas bulunan bölgede, boru/duvar arayüzüne her iki taraftan minimum 13 mm çapında sürekli mastik kordonu çekilir. Ürünler: RECTORSEAL — Metacaulk 1000 veya Metacaulk 350i.
Detay Açıklaması
Denge Yapı’nın sunduğu yangın durdurucu Duvardan Geçen PVC Boru Pasif Yangın İzolasyonu sistem, yangın güvenliğinin artırılması adına kritik bir rol oynamaktadır. Betonarme duvarlarda yanıcı boru geçişleri için tasarlanmış bu sistem, hem konut hem de ticari alanlarda yaygın olarak kullanılmaktadır. Yangın durdurucu mastik olarak kullanılan Metacaulk 1000 ve Metacaulk 350i, bu sistemin temel bileşenleridir. Yangın durumunda genişleyerek boşlukları kapatan bu ürünler, yangının yayılmasını önlemekte önemli bir işlev üstlenmektedir.
Duvardan Geçen PVC Boru Pasif Yangın İzolasyonu Yangın durdurucu sistemin uygulanmaması durumunda, yangın anında oluşabilecek riskler ve potansiyel zararlar göz önünde bulundurulmalıdır. Denge Yapı’nın bu sistemleri, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik gerekliliklerine uygun olarak tasarlanmış ve test edilmiştir. Bu sayede, hem güvenli hem de etkili bir yangın durdurma çözümü sunarak yaşam alanlarındaki yangın güvenliğini artırmaktadır.
Sık Sorulan Sorular
Bu detay hangi yapı elemanında kullanılabilir?
W-J-2162 detayı, betonarme duvarlarda yanıcı boru ve tüplerin güvenli geçişi için tasarlanmıştır. Özellikle PVC, ENT ve PEX gibi yanıcı malzemelerle uyumlu çalışacak şekilde kurgulanmıştır. Doğru performans için duvarın bütünlüğünün sağlam, yüzeylerin temiz ve kuru olması; mastiğin iki taraftan uygulanması ve toplam minimum 16 mm kalınlığın sağlanması gerekir.
Bu detayda kaç mm Metacaulk uygulanmalıdır?
Bu detayda iki yüzeyden toplam minimum 16 mm Metacaulk yangın durdurucu mastik uygulanmalıdır. Metacaulk 1000 veya Metacaulk 350i tercih edilebilir. Uygulama, üretici talimatlarına uygun olarak, boru ile tesisat deliği arasındaki tüm boşlukları kapatacak biçimde ve her iki tarafta süreklilik sağlayacak şekilde yapılmalıdır.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 dayanımı için, geçişin betonarme duvarda yapılması, PVC/ENT/PEX gibi yanıcı boruların etrafındaki tüm boşlukların Metacaulk 1000 veya Metacaulk 350i ile iki taraftan toplam minimum 16 mm kalınlıkta doldurulması gerekir. Yüzeyler temiz ve kuru olmalı, mastiğin kenarlara ve boruya tam yapışması sağlanmalı, uygulama üretici tarafından test edilmiş detaylara uygun yapılmalıdır.
Uygulamada en sık yapılan hata nedir?
En yaygın hatalar; mastiği yalnızca tek taraftan uygulamak, toplam 16 mm’lik kalınlığa ulaşmamak, yüzey hazırlığını atlamak ve boru çevresinde süreksiz, boşluklu bir hat bırakmaktır. Ayrıca farklı ürünleri karıştırmak veya üretici talimatlarına uymamak performansı düşürür. Uygulama sonrası görsel kontrol ve ölçümle kalınlık teyidi yapılmalıdır.
Bu detay hangi test laboratuvarında test edilmiştir?
Bu sistem, Geçiş Yapan Tesisatlar için esas alınan ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Laboratories) tarafından test edilmiştir. Testler, betonarme duvarlarda yanıcı boru geçişlerinde mastiğin intumesan davranışıyla boşlukları kapatma ve yangının yayılımını sınırlama performansını doğrular niteliktedir.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun mu?
Evet. Sistem, Yönetmelik’in pasif yangın durdurucu tedbirlerine ilişkin gereklilikleri karşılayacak şekilde tasarlanmış ve uluslararası standartlara göre test edilmiştir. Projede belirtilen yangın dayanımı ile uyumlu betonarme duvarlara uygulanmalı, toplam 16 mm mastik kalınlığı sağlanmalı ve uygulama kayıt altına alınarak as-built dokümantasyonu ile belgelendirilmelidir.
W-J-2162 kodu ne anlama geliyor?
W-J-2162, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
