W-J-2169
Duvardan Geçen Yanıcı Boru Pasif Yangın Yalıtımı Yangın Durdurucu Mastik Detayı W-J-2169
Betonarme duvarda CPVC boru geçişleri için RectorSeal Metacaulk 1000 ve Metacaulk 350i ile geliştirilmiş F120 yangın durdurucu sistem. ASTM E814 ve UL 1479'a göre test edilmiştir.
Detay Bilgileri
Sistem Hakkında
Duvardan Geçen Yanıcı Boru Pasif Yangın Yalıtımı W-J-2169 yangın durdurucu sistem; betonarme duvarlardan geçen 50 mm (2”) ve altındaki CPVC borular için tasarlanmış, güvenilir ve test edilmiş bir çözümdür. Mekanik şaft duvarları ve ıslak hacim duvar geçişleri gibi kritik bölgelerde, duman ve alev yayılımını sınırlandırarak yapı bütünlüğünü ve kullanıcı güvenliğini korur. Duvardan Geçen Yanıcı Boru Pasif Yangın Yalıtımı Bu detay, pasif yangın korumanın yapı ölçeğinde en zayıf halkalarından biri olan tesisat geçişlerini adresler ve doğru malzeme ile doğru kalınlıkta uygulandığında beklenen performansı sağlar.
Duvardan Geçen Yanıcı Boru Pasif Yangın Yalıtımı Sistemin kalbinde, yangın esnasında ısı ile genleşerek boşluğu sızdırmaz bir şekilde kapatan yangın durdurucu mastik yer alır. Uygulamada RectorSeal Metacaulk 1000 veya Metacaulk 350i tercih edilerek, boru ile betonarme duvar arasındaki boşluk, en az 16 mm kalınlıkta, sürekli ve bütünleşik bir tabakayla doldurulur. Böylece F120 performans hedefi karşılanır ve duman/alev geçişi engellenir. Yüzeylerin yağ, toz ve gevşek parçacıklardan arındırılması ve mastik tabakasının kesintisiz uygulanması, performansın sürekliliği için kritik öneme sahiptir.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. Test metodolojileri, gerçek yangın koşullarını temsil eden sıcaklık-zaman eğrileri ve basınç farkları altında, geçiş detayının bütünlüğünü ve sızdırmazlığını değerlendirir. Test ile doğrulanan performans; sahada üretici talimatlarına uygun malzeme seçimi, doğru kalınlık ve nitelikli işçilikle tekrarlanabilir. Ürün ve detay kombinasyonlarının doğrulanmış olması, proje paydaşlarına uygulama ve kabul süreçlerinde açık bir referans sunar.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik, pasif yangın durdurucu çözümlerin proje, uygulama ve bakım aşamalarında yetkinlik, uygun malzeme ve belgelendirmenin önemini vurgular. W-J-2169, bu çerçevede; betonarme duvarda CPVC boru geçişi için düzenlenmiş, FM onaylı malzemelerle de çözüme entegre edilebilen bir yaklaşımdır. Sistem, doğru malzeme kimyası ve kalınlıkla duman sızdırmazlığını artırırken, kullanıcıların tahliye ve müdahale için ihtiyaç duyduğu zaman penceresini genişletir.
Uygulama sırasında dikkat edilmesi gereken başlıca noktalar şunlardır: boru cinsinin CPVC olduğunun teyidi, boru çapının 50 mm (2”) veya altında kalması, mastik kalınlığının 16 mm’den az olmaması ve tüm çevresel boşluğun eksiksiz doldurulması. Proje özelinde gerekli çizim, şartname ve uygulama kayıtlarının tutulması; denetim ve bakım planlarının oluşturulması, sistemin yaşam döngüsü boyunca performansın korunmasına yardımcı olur. Sonuç olarak W-J-2169, doğru kurulum ve bakım ile birlikte, betonarme duvarlardaki CPVC geçişlerinde yüksek seviyede yangın güvenliği sağlayan bütüncül bir Yangın Durdurucu Sistem yaklaşımıdır.
Kullanılan Ürün ve Uygulama
Duvardan Geçen Yanıcı Boru Pasif Yangın Yalıtımı Bu detayda kullanılan başlıca ürünler RectorSeal Metacaulk 1000 ve Metacaulk 350i yangın durdurucu mastikleridir. Her iki ürün de yangın sırasında ısı etkisiyle hacimsel olarak genleşen, boşlukları sızdırmaz şekilde kapatmaya yardımcı olan intumesan malzeme teknolojisine dayanır. Betonarme duvarlardan geçen CPVC boruların çevresindeki tesisat deliği boşluğunu güvenilir biçimde doldurarak, duman ve alevin diğer kompartımanlara taşınmasını engeller ve F120 yangın dayanımı hedefinin sağlanmasına katkı verir.
RectorSeal Metacaulk 1000, çok yönlü kullanıma uygun bir Yangın Durdurucu Mastik olarak yüksek aderans ve iyi kenar tutunumu sunar. Betonarme yüzeylere ve CPVC boruya iyi yapışma gösterecek biçimde formüle edilmiştir. Uygulamada süreklilik ve bütünleşik kaplama elde edilmesine yardımcı olur. Metacaulk 350i ise özellikle yanıcı borularda tercih edilen, ısı ile şişen intumesan karakteri sayesinde yangın anında boru yumuşaması/erimesiyle ortaya çıkabilecek açıklıkları doldurmayı hedefleyen bir çözüm üretir. Bu iki ürün, doğru detayla birlikte kullanıldığında hem bütünlük hem duman sızdırmazlığı açısından güvenilir sonuçlar verir.
Duvardan Geçen Yanıcı Boru Pasif Yangın Yalıtımı W-J-2169 detayında yangın durdurucu mastik uygulama kalınlığı en az 16 mm’dir. Bu kalınlık, betonarme duvar ve CPVC boru arasındaki çevresel boşluğun süreklilik arz eden bir mastik tabakasıyla kapatılmasını sağlar. Yüzey hazırlığı kapsamında toz, yağ ve gevşek parçacıkların giderilmesi; uygulama sonrasında ise mastik yüzeyinin bütünlüğünün kontrol edilmesi önerilir. Uygulamanın üretici tavsiyelerine göre yapılması; kartuş/kovan uygulama tekniklerinin doğru seçilmesi ve kürlenme koşullarının sağlanması, detay performansını doğrudan etkiler.
Her iki ürün de ASTM E814 ve UL 1479 standartlarına uygun test rejimleri çerçevesinde değerlendirilen sistemlerin parçası olarak kullanılabilir. Bu sistem, UL (UnderWriters Lab.) tarafından test edilmiştir. Bu kapsamda, sahada kullanılan malzeme ve detay kombinasyonunun test edilmiş senaryoyla uyumlu olması büyük önem taşır. Ayrıca, FM (Factory Mutual) onaylı malzemelerin entegrasyonu; risk yönetimi, sigorta ve kabul süreçlerinde ek güven unsuru sağlayabilir. Ürünlerin düzenli bakım ve periyodik kontrollerle izlenmesi, uzun dönem sızdırmazlığın korunmasına destek olur.
Özetle; RectorSeal Metacaulk 1000 ve Metacaulk 350i, betonarme duvarlardan geçen 50 mm (2”) ve altı CPVC borular için hazırlanan Duvardan Geçen Yanıcı Boru Pasif Yangın Yalıtımı W-J-2169 detayında etkin bir Yangın Durdurucu Sistem çözümü sunar. Doğru yüzey hazırlığı, en az 16 mm uygulama kalınlığı ve üretici talimatlarına tam uyum ile birlikte, duman ve alevin kompartımanlar arası geçişi sınırlandırılır. Böylece hem yapı bütünlüğü korunur hem de kullanıcıların tahliye ve müdahale için ihtiyaç duyduğu kritik zaman aralığı artırılır.
Detay İçeriği Ürünler & Alternatifleri

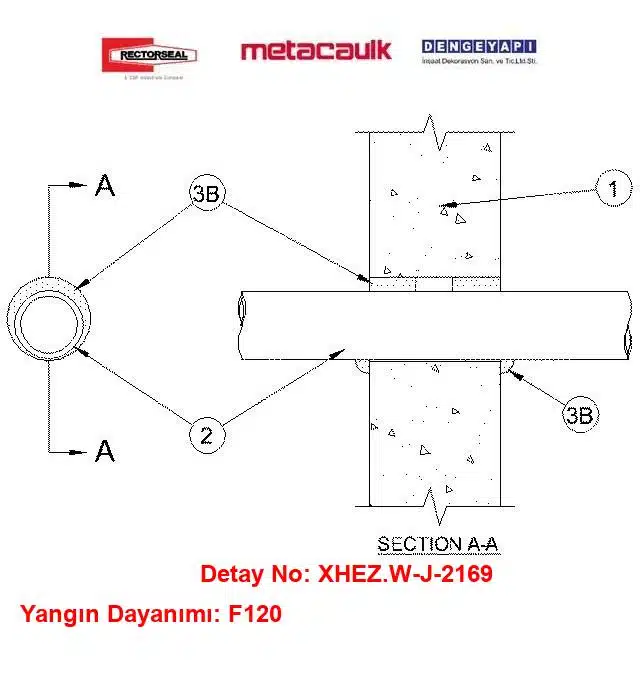

Duvardan Geçen Yanıcı Boru Pasif Yangın Yalıtımı — Teknik Bileşenler
1) Duvar
Minimum 115 mm kalınlıkta, hafif veya normal ağırlıklı (1600–2400 kg/m³) betonarme duvar. Duvar ayrıca bağımsız laboratuvarda test edilmiş beton bloklar ile de oluşturulabilir. Tesisat Deliği maksimum çapı 75 mm'dir.
2) Boru
Nominal 50 mm (2") çapında veya daha küçük SDR 13.5 CPVC boru, yangın durdurucu sistem içinde eksenel veya eksantrik yerleştirilebilir. Tesisat Deliği Boşluğu minimum 0 mm (noktasal temas) ile maksimum 16 mm arasında olacaktır. Boru, duvarın her iki tarafında rijit olarak desteklenecektir.
3) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdakilerden oluşacaktır:
3A) Arka Dolgu Malzemesi (Opsiyonel)
Köpük fitil, kalıcı kalıp olacak şekilde Tesisat Deliği’ne sıkıca yerleştirilecektir. Arka dolgu, duvarın her iki yüzünden yangın durdurucu malzemenin gerekli kalınlığını karşılayacak şekilde geri çekilecektir.
3B) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik
Duvarın her iki yüzündeki boşluk içine minimum 16 mm kalınlıkta yangın durdurucu mastik uygulanacaktır. Noktasal temas bulunan bölgede boru/duvar arayüzüne, her iki taraftan minimum 13 mm çapında mastik kordonu çekilecektir. Ürünler: RECTORSEAL — Metacaulk 1000, Metacaulk 350i.
Detay Açıklaması
Duvardan Geçen Yanıcı Boru Pasif Yangın Yalıtımı Bu yangın durdurucu sistem, betonarme duvarlarda geçen CPVC (50 mm ve altı) borular için özel olarak geliştirilmiştir. Uygulama, mekanik şaft duvarları ve ıslak hacim duvar geçişleri gibi birçok alanda kullanılmaktadır. Sistem, geçiş yapan tesisatların güvenliğini artırırken, yangın anında duman ve alevlerin yayılmasını engelleyerek, yapı içindekilerin güvenliğini sağlamaktadır. Duvardan Geçen Yanıcı Boru Pasif Yangın Yalıtımı Bu sistemin uygulanmaması durumunda, yangının yayılması ve can kaybı gibi riskler ortaya çıkabilir. Dolayısıyla, yangın durdurucu sistemin kullanımı, hem insan güvenliği hem de yapı bütünlüğü açısından son derece önemlidir.
Duvardan Geçen Yanıcı Boru Pasif Yangın Yalıtımı Yangın durdurucu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’ine (BYKYHY) uygun olarak tasarlanmış ve bağımsız laboratuvarlar tarafından test edilmiştir. Bu sistem, güvenilirlik ve performans açısından gerekli standartlara tam olarak uymaktadır. Kullanılan ürünlerin kalitesi, uygulamanın etkinliğini artırarak, yangın güvenliği açısından kritik bir rol oynamaktadır. Yangın durdurucu sistemimiz, bu alanda en yüksek kalitedeki malzemelerle oluşturulmuştur.
Sık Sorulan Sorular
W-J-2169 hangi boru cins ve çaplarında geçerlidir?
Bu detay, betonarme duvarlardan geçen CPVC borular için tasarlanmıştır. Sistem, 50 mm (2”) ve altındaki CPVC boru çaplarında uygulanabilir. Daha büyük çaplar bu detay kapsamı dışındadır ve ayrı test edilmiş sistem gerektirir. Uygulama alanları arasında mekanik şaft duvarları ve ıslak hacim duvar geçişleri bulunur.
Bu detayda kaç mm Yangın Durdurucu Mastik uygulanmalıdır?
Yangın Durdurucu Mastik, sistem performansını sağlamak için en az 16 mm kalınlıkta uygulanmalıdır. Bu detayda RectorSeal Metacaulk 1000 veya Metacaulk 350i kullanılabilir. Uygulama öncesinde yüzeylerin temiz ve kuru olması, boşluğun tam ve düzenli şekilde doldurulması ve üretici talimatlarının eksiksiz takip edilmesi gerekir.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 yangın dayanımı için sistemin betonarme duvarda uygulanması, borunun CPVC olması ve çapının 50 mm (2”) veya altında kalması, ayrıca yangın durdurucu mastiğin 16 mm kalınlıkta sürülmesi gerekir. Sistem ASTM E814 ve UL 1479 standartlarına uygundur ve UL (UnderWriters Lab.) tarafından test edilmiştir. Üretici talimatlarına uyum esastır.
Bu detay hangi yapı elemanında kullanılabilir?
W-J-2169, betonarme duvar montajlarında kullanılır. Mekanik şaft duvarları ve ıslak hacim duvar geçişlerinde CPVC boruların güvenli geçişini sağlar. Duvar yüzeyinin sağlam, temiz ve uygulamaya uygun olması; mastik uygulamasının düzgün, sürekli ve boşluğu tamamen dolduracak şekilde yapılması sistemi performans açısından kritiktir.
Uygulamada en sık yapılan hata nedir?
En sık hata, yangın durdurucu mastiğin 16 mm’nin altında kalınıkta uygulanması ve boşluğun tam doldurulmamasıdır. Yüzey temizliğinin yetersiz olması, CPVC dışı borular için bu detayı kullanma girişimi veya üretici onayı olmayan malzeme kullanımı da yaygın hatalardır. Tüm uygulama adımları talimata uygun yapılmalıdır.
Bu detay Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun mu?
Evet. Detay, BYKHY’nin pasif yangın durdurucu uygulamalarına ilişkin esaslarıyla uyumludur. ASTM E814 ve UL 1479 standartlarına uygun şekilde UL (UnderWriters Lab.) tarafından test edilmiş malzemeler kullanır. Proje şartları, doğru uygulama kalınlığı (16 mm) ve belgelendirme sağlandığında yönetmelik gereklilikleri karşılanır.
W-J-2169 kodu ne anlama geliyor?
W-J-2169, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Beton veya Yığma Duvar · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
