Duvardan Geçen Yanıcı Boru Pasif Yangın İzolasyonu Yangın Durdurucu Mastik W-J-2171
Duvardan Geçen Yanıcı Boru Pasif Yangın İzolasyonu W-J-2171 detayı, betonarme duvarlardan geçen CPVC boru tesisatlarında yangın ve dumanın geçişini durdurmak amacıyla tasarlanmış bir Yangın Durdurucu Sistem çözümüdür. Duvardan Geçen Yanıcı Boru Pasif Yangın İzolasyonu Bu sistemin temel bileşeni Metacaulk 150+ yangın durdurucu mastiktir ve Tesisat Deliği Boşluğu çevresinde güvenilir bir sızdırmazlık sağlayarak yangın kompartımanlarının bütünlüğünü korumaya yardımcı olur. Proje türü konut, ofis, otel veya hastane olsun, yangın anında duman ve alev geçişini engellemek yaşam güvenliği ve tahliye süreleri açısından kritik öneme sahiptir. Duvardan Geçen Yanıcı Boru Pasif Yangın İzolasyonu Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır; bu detay F120 hedefiyle betonarme duvarlarda uygulanmak üzere geliştirilmiştir.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir. Test kapsamında hedeflenen performans, yangın sırasında CPVC boru çevresindeki boşluğun duman ve alev geçişine kapalı kalmasıdır. Duvardan Geçen Yanıcı Boru Pasif Yangın İzolasyonu W-J-2171’in uygulamasında kullanılan Metacaulk 150+ yangın durdurucu mastik, yangına maruz kaldığında etkin bir bariyer görevi üstlenerek komşu hacimlere alev ve duman yayılım riskini azaltır. Bu yaklaşım, pasif yangın korunumu prensiplerine dayanır ve aktif sistemlerle (sprinkler, algılama) birlikte bütüncül bir güvenlik seviyesi sağlar.
Uygulamada temel prensip, Tesisat Deliği çevresinde kesintisiz ve sürekliliği korunan bir yangın durdurucu mastik tabakasının oluşturulmasıdır. Bu detayda Metacaulk 150+ uygulama kalınlığı 16 mm’dir. Uygulama öncesinde betonarme yüzeyler ve boru dış yüzeyi temiz, kuru ve tozsuz olmalı; yağ, kür membranı veya yapışmayı engelleyecek kalıntılar arındırılmalıdır. Mastik, boşluğun tamamını dolduracak ve kenarlarda düzgün bir fillet oluşturacak şekilde uygulanmalı; kalınlık her noktada kontrol edilmelidir. Uygulama sonrası görsel muayene ile süreklilik teyit edilmelidir.
Duvardan Geçen Yanıcı Boru Pasif Yangın İzolasyonu W-J-2171’in seçimi, proje aşamasında Tesisat Deliği boyutlandırması, boru güzergâhı ve saha koşullarının birlikte değerlendirilmesini gerektirir. Her projede uygulama toleransları, duvar kalınlıkları ve şantiye iş akışları farklı olabilir; bu nedenle üreticinin test edilmiş detayındaki tariflere ve güncel teknik dokümanlarına sadık kalmak önemlidir. Uygulamada kalınlık yetersizliği, yüzey hazırlığı eksiklikleri veya mastik sürekliliğinin bozulması gibi hatalar, beklenen performansın altına düşülmesine yol açabilir. Bu nedenle kontrollü uygulama ve kayıt altına alma (fotoğraflama, kontrol formları) tavsiye edilir.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik, yangın kompartımanı elemanlarında tesisat geçişlerinin uygun yangın durdurucu sistemlerle sızdırmaz hale getirilmesini zorunlu kılar. Duvardan Geçen Yanıcı Boru Pasif Yangın İzolasyonu W-J-2171 bu ihtiyaca yanıt verir ve doğru projelendirme ile uygulandığında yangın güvenliği hedeflerine katkı sağlar. Sonuç olarak, betonarme duvarda CPVC boru geçişlerinde 16 mm kalınlıkta Metacaulk 150+ kullanımı, F120 performans hedefleriyle uyumlu, güvenilir ve sürdürülebilir bir pasif yangın korunumu çözümüdür.
Detay No: W-J-2171
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 16 mm.
Detay Nevii: Betonarme duvarlardan geçen CPVC borular için tasarlanmış bu yangın durdurucu sistem, Metacaulk 150+ yangın durdurucu mastik kullanarak Tesisat Deliği Boşluğunu
Geçilen Yapı Elemanı: Duvar
Yapı Elemanı Tipi: Beton Blok veya Tuğla duvar
Onay Tarihi: 31/08/2004
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: CPVC Boru 50 mm
Yangın Dayanımı: 120 Dakika
Betonarme duvarlardan geçen CPVC borular için tasarlanmış bu yangın durdurucu sistem, Metacaulk 150+ yangın durdurucu mastik kullanarak Tesisat Deliği Boşluğunu
Bu detayın ana yangın durdurucu malzemesi, RectorSeal markasının Metacaulk 150+ yangın durdurucu mastiğidir. Metacaulk 150+, betonarme duvarlardan geçen CPVC boru çevresinde Tesisat Deliği Boşluğunu kapatmak üzere kullanılan, duman ve alev geçişini engellemeye odaklı bir Yangın Durdurucu Mastik çözümüdür. W-J-2171 kapsamında sistem, CPVC boru geçişlerinde uygulanır ve hedeflenen performans sınıfı F120’dir. Bu hedefe ulaşmada en kritik parametrelerden biri, mastiğin 16 mm kalınlıkta, boşluğu tamamen dolduracak şekilde ve tüm çevre boyunca süreklilik sağlayacak biçimde uygulanmasıdır.
Metacaulk 150+, yangın sırasında bariyer işlevini korumaya yönelik formülasyonu sayesinde sızdırmazlık sağlar ve geçiş noktasında duman hareketini ve alev geçişini sınırlar. Betonarme yüzeylere ve CPVC boruya iyi yapışma için yüzeylerin temiz ve kuru olması gerekir. Uygulamada derz tabancası gibi yaygın el aletleri tercih edilebilir; önemli olan, malzemenin boşluğu kesintisiz biçimde doldurması, kenarlarda düzgün bir bitiş oluşturması ve kalınlığın her noktada 16 mm sağlanmasıdır. Uygulama sonrası görsel kontrol ve kalınlık ölçümü, kalite güvencesi için önerilir.
Metacaulk 150+ ile oluşturulan W-J-2171 çözümü, ASTM E814 ve UL 1479 standartlarına uygunlukla ilişkilendirilir ve UL tarafından test edilmiştir. Bu standartlar, Geçiş Yapan Tesisatlar için performansın değerlendirilmesinde kabul görmüş referanslardır. Böylece sistem, betonarme duvarda CPVC boru geçişlerinde pasif yangın güvenliği hedeflerini desteklerken, farklı proje tiplerinde (konut, ofis, otel, hastane) uygulanabilir bir çözüm sunar. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik kapsamındaki kompartıman bütünlüğü yaklaşımıyla da uyumludur; nihai uygunluk, proje ve şantiye süreçlerindeki denetim ve belgelendirme ile teyit edilmelidir.
RectorSeal kalitesiyle sunulan Metacaulk 150+, uygulama kolaylığı ve performans sürekliliği hedefleyen projelerde tercih edilir. W-J-2171’de olduğu gibi, ürünün üretici teknik dokümanlarında tariflenen yüzey hazırlığı, uygulama kalınlığı ve kürlenme koşullarına uyum sağlamak esastır. Ayrıca, sahada yapılan değişiklikler veya toleranslar için proje sorumlularının onayı alınmalı ve uygulama kayıt altına alınmalıdır. Doğru tasarım, eğitimli ekip ve hassas saha kontrolü ile Metacaulk 150+ kullanılan W-J-2171 detayı, F120 yangın dayanımı hedefini destekleyen güvenilir, sürdürülebilir ve bakımı kolay bir pasif yangın korunumu çözümü sunar.

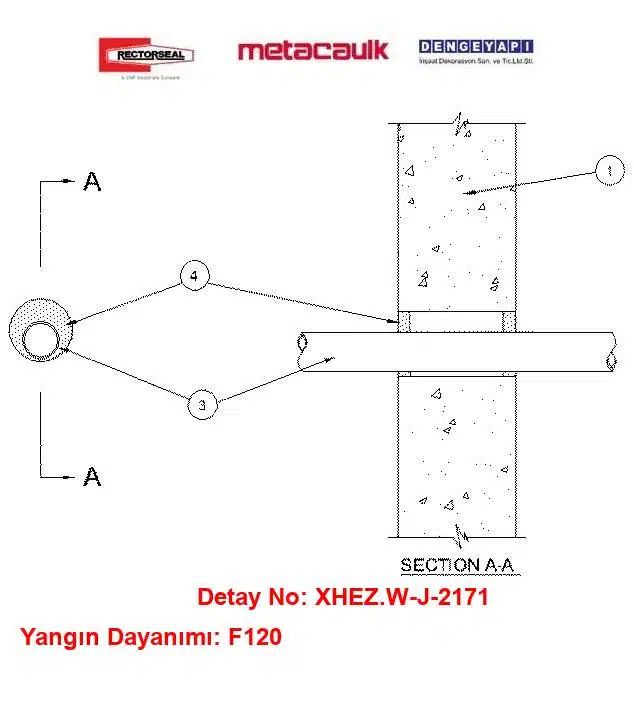

Duvardan Geçen Yanıcı Boru Pasif Yangın İzolasyonu — Teknik Bileşenler
1) Duvar
En az 125 mm kalınlığında, hafif veya normal ağırlıklı (1600–2400 kg/m³) betonarme. Duvar, ayrıca bağımsız laboratuvarda test edilmiş beton bloklarla da oluşturulabilir. Tesisat Deliği azami çapı 100 mm'dir.
2) Boru
Yaklaşık 0,5 mm kalınlığında galvanizli çelik sacdan imal edilmiş silindirik kılıf boru; boyuna bindirme en az 25 mm olacaktır. Kılıf boru, duvarın her iki yüzünden 25 mm taşacak şekilde uzunlukta olmalıdır. Montaj; sacın, Tesisat Deliği'nden daha küçük çapta spiral sarılarak delikten geçirilip, duvar içindeki dairesel açıklığa karşı kendiliğinden açılarak yerleşmesi yöntemiyle yapılır.
3) Yanıcı Boru (CPVC)
Tek bir 2 inç (50 mm) anma çaplı veya daha küçük SDR 13.5 CPVC Boru, yangın durdurucu sistem içinde eksenel veya eksen dışı yerleşimle döşenecektir. Tesisat Deliği Boşluğu en az 6 mm, en çok 25 mm olacaktır. Boru, duvarın her iki tarafında rijit olarak desteklenecektir.
4) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik
Tesisat Deliği Boşluğu içine, duvarın her iki yüzüyle sıfır hizalı olacak şekilde en az 16 mm kalınlığında yangın durdurucu mastik uygulanacaktır. Ürün: RECTORSEAL — Metacaulk 150+.
Sık Sorulan Sorular
W-J-2171 hangi boru cinsinde kullanılabilir?
W-J-2171 detayı, betonarme duvarlardan geçen yanıcı boru tesisatları için özel olarak CPVC borularda kullanılmak üzere tasarlanmıştır. Bu detayda geçiş yapan tesisat CPVC borudur. Boru çaplarına dair sınırlamalar bu veri setinde belirtilmediği için, proje özelinde üretici teknik dokümanları ve test raporları kontrol edilmelidir.
Bu detayda kaç mm Metacaulk 150+ uygulanmalıdır?
Bu detayda kullanılacak yangın durdurucu malzeme Metacaulk 150+ yangın durdurucu mastiktir ve uygulanması gereken kalınlık 16 mm’dir. Uygulama boyunca mastik kalınlığının sürekliliği sağlanmalı, boşluklar tamamen doldurulmalı ve yüzeylere iyi yapışma için temiz, kuru ve tozsuz bir yüzey elde edilmelidir.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 için; geçişin betonarme duvarda yapılması, CPVC boru etrafında 16 mm kalınlıkta Metacaulk 150+ ile kesintisiz bir sızdırmazlık oluşturulması ve yüzey hazırlığının doğru yapılması gerekir. Sistem, ASTM E814 ve UL 1479’a uygun olarak test edilmiştir. Montaj, üreticinin talimatlarına ve test edilmiş detayına sadık kalarak gerçekleştirilmelidir.
Bu detay hangi yapı elemanında kullanılabilir?
Bu detay betonarme duvarlarda kullanılmak üzere geliştirilmiştir. CPVC boru geçişlerinin bulunduğu konut, ofis, otel ve hastane gibi yapılarda betonarme duvarların yangın bütünlüğünü korumak amacıyla tercih edilir. F120 hedefini sağlamak için açıklık çevresinde mastik sürekliliği ve doğru yüzey hazırlığı esastır.
Uygulamada en sık yapılan hata nedir?
En sık hata, mastik kalınlığının 16 mm olarak süreklilik göstermemesidir. Buna ek olarak, yüzeylerin yeterince temizlenmemesi, boşluğun düzensiz bırakılması ve mastik uygulamasından sonra görsel kontrolün yapılmaması performansı olumsuz etkiler. Üretici uygulama talimatlarına sadık kalmak ve son kontrolde boşluk/sızıntı kalmadığını doğrulamak kritik önemdedir.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun mudur?
Detay, betonarme duvarlarda CPVC boru geçişlerinin yangın sırasında duman ve alev geçişini önlemesini hedefler ve bu amaç, yönetmeliğin kompartıman bütünlüğü yaklaşımıyla uyumludur. Sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Nihai uygunluk; projelendirme, şantiye uygulaması ve denetim süreçlerinde alınan kararlarla belirlenir.
