Duvardan Geçen Yanıcı Boru Pasif Yangın Yalıtımı Sargı Detayı - W-J-2176
Betonarme duvarlarda küçük çaplı yanıcı boru ve elektrik boru kanalı geçişleri için RECTORSEAL Metacaulk ürünleriyle tasarlanmış F120 yangın durdurucu çözüm. ASTM E814 ve UL 1479'a göre test edilmiştir.
Detay Bilgileri
Sistem Hakkında
Duvardan Geçen Yanıcı Boru Pasif Yangın Yalıtımı Sargı Detayı W-J-2176, betonarme duvarlarda geçen küçük çaplı yanıcı boru ve elektrik boru kanalı için tasarlanmış, pasif yangın durdurucu bir çözümdür. Bu sistemin kalbi olan MC Yangın Durdurucu Sargı, yangın anında genleşen yapısıyla tesisat çevresindeki boşlukları kapatarak yangının ve dumanın diğer yangın bölmelerine yayılmasını engeller. Duvardan Geçen Yanıcı Boru Pasif Yangın Yalıtımı Sargı Detayı Sistem, Geçiş Yapan Tesisatlar için referans kabul edilen ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Laboratories) tarafından test edilmiştir. Bu sayede yangın dayanımı ve bütünlük performansı, bağımsız bir test laboratuvarında doğrulanmıştır.
Duvardan Geçen Yanıcı Boru Pasif Yangın Yalıtımı Sargı Detayın uygulama şartları net biçimde tanımlanmıştır: Uygulama yapılacak betonarme duvarın en az 114 mm kalınlıkta olması ve geçen yanıcı boru veya elektrik boru kanalının 40 mm çapta olması esastır. MC Yangın Durdurucu Sargı, geçiş yapan tesisatın etrafına 50 mm genişliğinde tek kat olarak sarılır ve duvarın her iki yüzünden 10 mm taşacak şekilde bırakılır. Bu detaylandırma, yangın esnasında sargının yönlü ve kontrollü genleşmesini, boşluğu kalıcı şekilde doldurmasını ve duvarın yangın bölmesi fonksiyonunu sürdürmesini sağlar.
Duvardan Geçen Yanıcı Boru Pasif Yangın Yalıtımı Sargı Detayı Sistemin hedefi yalnızca alev geçişini engellemek değildir; duman ve sıcak gazların geçişini kısıtlayarak tahliye ve müdahale sürecine kritik zaman kazandırır. Özellikle konut, ticari ve sağlık yapılarında, şaft duvarı ve bölme duvar geçişlerinde düzenli olarak karşılaşılan yanıcı boru ve elektrik boru kanalı uygulamalarında güvenilirlik sunar. Doğru tasarım ve doğru montaj bir arada ele alındığında, yangın sırasında tesisat hattının erimesi veya deformasyonu ile oluşabilecek boşluklar, sargının genleşmesi sayesinde hızla kapatılır.
Uygulama sahasında başarı için bazı pratik noktalara dikkat edilmelidir. Sargının tesisat çevresine tam tur ve sıkı sarılması; ek noktasının sabitlenmesi; yüzeylerin tozsuz, kuru ve uyumlu olması; duvarın her iki yüzünden 10 mm taşma kuralının eksiksiz uygulanması performansı belirgin biçimde etkiler. Duvar kalınlığının 114 mm şartını sağlamayan uygulamalar veya 50 mm yerine farklı genişliklerde sargı kullanımı, test edilmiş detayın dışına çıkacağı için önerilmez. Tüm bu koşullar yerine getirildiğinde, sistem Türkiye Binaların Yangından Korunması Hakkında Yönetmelik ile uyumlu bir çözüm oluşturur ve yangın güvenliği stratejisinin önemli bir parçası haline gelir.
Sonuç olarak Duvardan Geçen Yanıcı Boru Pasif Yangın Yalıtımı Sargı Detayı W-J-2176, küçük çaplı yanıcı boru ve elektrik boru kanalı geçişleri için pratik, tekrarlanabilir ve testlerle doğrulanmış bir Yangın Durdurucu Sistem sunar. Proje paydaşlarının, üreticinin test edilmiş detaylarındaki tariflere uyması ve şantiyede kalite kontrol adımlarını sürdürmesi, beklenen yangın performansını elde etmenin ön koşuludur.
Kullanılan Ürün ve Uygulama
MC Yangın Durdurucu Sargı, RectorSeal Metacaulk ürün ailesinin bir parçasıdır ve betonarme duvarlarda geçen küçük çaplı yanıcı boru ile elektrik boru kanalı uygulamalarında yangın durdurucu bir çözüm sunar. Sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Laboratories) tarafından test edilmiştir. Bu sayede, geçiş yapan tesisatlar etrafında güvenilir bir sızdırmazlık ve yangın bölmesi bütünlüğü sağlayarak, bina yangın güvenlik stratejisinde hayati bir rol üstlenir.
Ürünün çalışma prensibi, yangın esnasında devreye giren İntumesan (genleşen) teknolojiye dayanır. Yangınla karşılaştığında sargı hızlıca hacim kazanır; yanıcı borunun erimesi ya da elektrik boru kanalının deformasyonu ile oluşabilecek boşlukları doldurur ve duman, alev ile sıcak gazların tesisat deliğinden diğer bölmeye geçişini engeller. Bu Duvardan Geçen Yanıcı Boru Pasif Yangın Yalıtımı Sargı Detayı mekanizma, özellikle küçük çaplı geçişlerde, hızlı tepki ve homojen doluluk sağlayarak performansın sürekliliğini destekler.
Uygulama esasında ürünün basit ve tekrarlanabilir montajı öne çıkar: MC Yangın Durdurucu Sargı, geçiş yapan tesisatın çevresine 50 mm genişliğinde tek kat halinde sarılır ve duvarın her iki yüzeyinden 10 mm taşırılır. Sistem tarifine göre, uygulamanın yapılacağı betonarme duvarın en az 114 mm kalınlıkta olması ve geçiş yapan tesisatın 40 mm çapta bulunması gerekir. Bu boyutlandırma, test edilen detaya sadık kalınarak gerçekleştirildiğinde, yangın performansının sahada da sürdürülebilir olmasına katkı verir.
RectorSeal Metacaulk ailesinin bir üyesi olan bu sargı, tasarımcı ve uygulayıcılara, şaft duvarı ve bölme duvar gibi yoğun tesisat geçişlerinin bulunduğu alanlarda güvenilir ve ekonomik bir çözüm sunar. Ürün; kolay sarım, hızlı kesim ve detaylı tarifle uyumlu montaj sayesinde uygulama süresini optimize eder. Ayrıca, bakım gerektirmeyen pasif bir sistem olarak, işletme döneminde ek maliyet yaratmadan yangın bölmeleri arası geçirimsizliği muhafaza eder.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik çerçevesinde, yangın bölmelerinin sürekliliğini sağlamak için geçiş detaylarının test edilmiş sistemlerle çözülmesi esastır. MC Yangın Durdurucu Sargı bu gerekliliği karşılar; ancak en iyi sonuç için üreticinin test edilmiş detayındaki ölçülere, malzeme kombinasyonlarına ve montaj adımlarına birebir uyulmalıdır. Proje özel koşulları, saha toleransları ve koordinasyon ihtiyaçları için Denge Yapı teknik ekibi ile değerlendirme yapılarak, doğru ürün ve detay seçimi kesinleştirilmelidir. Böylece ürün, yangın güvenliği hedeflerini, performans ve uygulama kolaylığı ile birleştirir.
Detay İçeriği Ürünler & Alternatifleri
Duvardan Geçen Yanıcı Boru Pasif Yangın Yalıtımı Sargı Detayı — Teknik Bileşenler

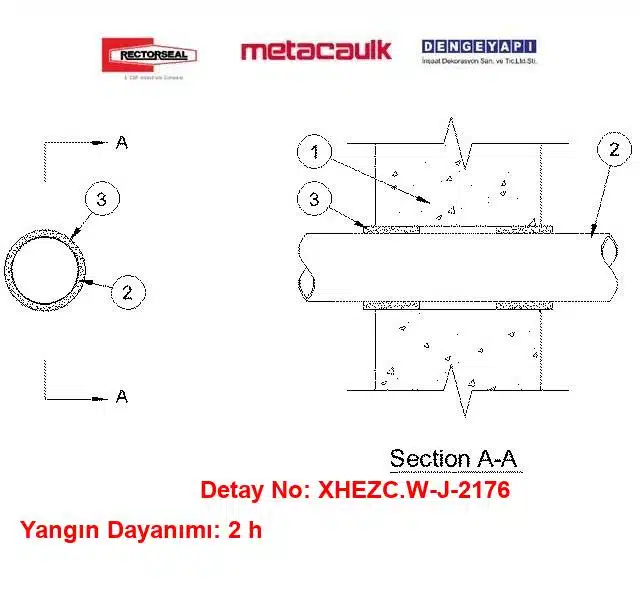

1) Duvar
En az 114 mm kalınlığında, hafif veya normal ağırlıklı (1600-2400 kg/m³) betonarme. Duvar ayrıca ULC listesinde yer alan beton bloklarla da oluşturulabilir. Tesisat Deliği en büyük çapı 40 mm'dir.
2) Geçiş Yapan Tesisat
Yangın Durdurucu Sistem içinde eksenel yerleştirilecek bir adet yanıcı boru veya boru kanalı. Tesisat Deliği Boşluğu en fazla 6 mm olacaktır. Boru veya kanal duvarın her iki tarafında rijit olarak desteklenecektir. Aşağıdaki yanıcı boru/kanal tip ve ölçüleri uygulanabilir:
2A) Polivinil Klorür (PVC) Boru
Anma çapı 2” (50 mm) veya daha küçük, ince etli PVC boru. Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisatlarda kullanım içindir. Boru et kalınlığı en az 2,4 mm olacaktır.
2B) Klorlanmış Polivinil Klorür (CPVC) Boru
Anma çapı 2” (50 mm) veya daha küçük, SDR 13.5 CPVC boru. Kapalı (proses veya besleme) tesisatlarda kullanım içindir.
2C) Rijit Elektrik Yanıcı Boru (RNMC)
Anma çapı 2” (50 mm) veya daha küçük PVC elektrik boru kanalı. National Electrical Code (NFPA 70) Madde 331’e uygun olarak döşenecektir.
3) Yangın Durdurucu Malzeme - MC Yangın Durdurucu Sargı
50 mm genişliğinde bir kat MC Yangın Durdurucu Sargı, Geçiş Yapan Tesisatın etrafına sarılacaktır. Sargı uçları birbirine sıfır bindirmesiz eklenecek ve maskeleme bandı ile sabitlenecektir. Sargı, duvarın her iki yüzeyinden 10 mm dışarı taşacaktır. Ürün: RECTORSEAL — MC Yangın Durdurucu Sargı (Metacaulk Wrap Strip).
Detay Açıklaması
Duvardan Geçen Yanıcı Boru Pasif Yangın Yalıtımı Sargı Detayı
MC Yangın Durdurucu Sargı, betonarme duvarlarda yanıcı boru ve elektrik boru kanalı geçişlerinin yangın durdurucu çözümü olarak öne çıkmaktadır. Duvardan Geçen Yanıcı Boru Pasif Yangın Yalıtımı Sargı Detayı Bu sistem, özellikle konut, ticari ve sağlık yapılarında, şaft duvarı ve bölme duvar geçişlerinde kullanılmaktadır. Yangın güvenliğini artıran bu ürün, geçiş yapan tesisatın etrafına sarılarak genişleme ile boşluğu kapatır ve yangın bölmeleri arasındaki bütünlüğü korur. Yangın durdurucu sargının kullanımı, yangın anında tesisatlar arasındaki yangın geçişini etkili bir şekilde engelleyerek, yangın güvenliğini artırır.
Uygulama esnasında, Duvardan Geçen Yanıcı Boru Pasif Yangın Yalıtımı Sargı Detayı sistemin uygulanması gereken duvar yapısının en az 114 mm kalınlığında olması, yanıcı boru veya boru kanalının ise 40 mm çapında olması gerekmektedir. MC Yangın Durdurucu Sargı, 50 mm genişliğinde bir kat olarak geçiş yapan tesisatın etrafına sarılır ve duvarın her iki yüzeyinden 10 mm dışarı taşacak şekilde uygulanır. Bu sayede, yangın güvenliği açısından büyük bir avantaj sağlanmakta ve Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygunluk sağlanmaktadır.
Sık Sorulan Sorular
W-J-2176 hangi boru cins ve çaplarında geçerlidir?
W-J-2176, betonarme duvarlarda geçen yanıcı boru ve elektrik boru kanalı geçişleri için tasarlanmıştır. Uygulama verilerine göre geçiş yapan boru veya boru kanalının çapı 40 mm olmalıdır. Bu ölçü, sargının genleşerek boşluğu etkin biçimde kapatmasını ve duvarın yangın bölmesi bütünlüğünü korumasını sağlar.
Bu detayda kaç mm MC Yangın Durdurucu Sargı uygulanmalıdır?
MC Yangın Durdurucu Sargı 51 mm genişliğinde tek kat olarak uygulanır. Sargı, geçiş yapan tesisatın etrafına 360° sarılmalı ve duvarın her iki yüzeyinden 10 mm dışarı taşacak şekilde bırakılmalıdır. Bu uygulama, yangın anında sargının genleşerek tesisat deliği çevresindeki boşluğu kapatmasını ve sızdırmazlığı güçlendirmesini sağlar.
Bu detay hangi yapı elemanında kullanılabilir?
Detay, betonarme duvar montajlarında kullanılmak üzere tariflenmiştir. Uygulama yapılan duvarın en az 114 mm kalınlıkta olması gerekir. Bu koşul, yangın anında sargının genleşmesiyle birlikte duvarın yangın bölmesi işlevini sürdürebilmesini sağlar. Konut, ticari ve sağlık yapılarındaki şaft ve bölme duvar geçişleri için uygundur.
Bu detay hangi standartlara göre test edilmiştir?
Sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Laboratories) tarafından test edilmiştir. Bu standartlar, Geçiş Yapan Tesisatlar için yangın durdurucu sistemlerin performansını değerlendirir ve yangın esnasında sistemin bütünlük ve yalıtım açısından güvenilirliğini doğrular. Uygulama, üreticinin test edilmiş detaylarına uygun yapılmalıdır.
Uygulamada en sık yapılan hata nedir?
En sık hata, duvar kalınlığının 114 mm şartını karşılamaması ve sargının duvarın iki yüzünden 10 mm taşırılmamasıdır. Ayrıca sargının boru veya kanal çevresine tam tur, sıkı sarılmaması ve ek yerlerinin sabitlenmemesi performansı düşürür. Boşluk bırakmak veya yüzeyleri temizlemeden uygulamak da yangın sırasında genleşmeyi ve sızdırmazlığı zayıflatır.
Bu detay Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun mudur?
Evet. MC Yangın Durdurucu Sargı ile tariflenen bu çözüm, üreticinin test edilmiş detaylarına uygun şekilde ve duvar kalınlığı minimum 114 mm; sargı genişliği 51 mm; her iki yüzde 10 mm taşma koşulları sağlanarak uygulandığında Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygunluk sağlar. Proje özelinde onaylı detay ve şartnameler esas alınmalıdır.
W-J-2176 kodu ne anlama geliyor?
W-J-2176, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Beton veya Yığma Duvar · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
