Duvardan Geçen Konduit Pasif Yangın Durdurucu Sargı Detayı W-J-2180
Betonarme duvarlarda PVC, CPVC ve PEX gibi yanıcı borular ile rijit PVC elektrik borusu geçişleri için F120 yangın durdurucu sistem. Boru çevresine MC Yangın Durdurucu Sargı uygulanır.
Detay Bilgileri
Sistem Hakkında
Duvardan Geçen Konduit Pasif Yangın Durdurucu Sargı Detayı W-J-2180, betonarme şaft duvarlarında PVC, CPVC ve PEX gibi yanıcı borular ile rijit PVC elektrik borularının güvenli geçişi için geliştirilen bir Yangın Durdurucu Sistem çözümüdür. Bu tür geçen tesisatlar doğru şekilde yalıtılmadığında, yangın sırasında alev ve dumanın kompartımanlar arasında hızla yayılmasına neden olabilir. Sistem, yangın anında bölme bütünlüğünün korunmasını sağlayarak hem can güvenliğini artırır hem de yapısal hasarı ve iş sürekliliği kayıplarını en aza indirmeyi amaçlar.
Duvardan Geçen Konduit Pasif Yangın Durdurucu Sargı Detayı, Metacaulk 1000 yangın durdurucu mastik ile MC Yangın Durdurucu Sargı’nın birlikte kullanılmasına dayanır. İntumesan özellikli MC Yangın Durdurucu Sargı, yangın esnasında genleşerek yanıcı boruların çevresindeki boşluğu kapatır ve eriyen/çekilen boru çevresinde kalıcı bir bariyer oluşturur. Metacaulk 1000 ise kenarlarda ve temas yüzeylerinde sürekli sızdırmazlık sağlayarak, duman ve sıcak gaz geçişini sınırlandırır. Böylece sistem, hem alev yayılımını durdurur hem de duman sızdırmazlığına katkı verir.
BDuvardan Geçen Konduit Pasif Yangın Durdurucu Sargı Detayı bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Test edilmiş kombinasyonların kullanılması, uygulama kalemlerinin rastgele seçilmesini engeller ve sahada performansın laboratuvar sonuçlarıyla uyumlu olmasını garanti eder. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik, geçen tesisatlarda test edilmiş ve sertifikalı detayların uygulanmasını şart koştuğundan, W-J-2180 gibi belgeli çözümler projeler için güvenli ve mevzuata uygun bir tercih sunar.
Duvardan Geçen Konduit Pasif Yangın Durdurucu Sargı Detayı W-J-2180, F120 performans hedefiyle kurgulanmış olup 16 mm yangın durdurucu malzeme kalınlığı öngörür. Uygulamada sargının doğru tur sayısıyla ve eşit sıkılıkta uygulanması, mastik dolgusunun sürekliliği ve yüzeylerin temiz-kuru olması kritik ayrıntılardır. Üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
Betonarme şaft duvarlarında, servis sürekliliğinin sağlanabilmesi için geçişler kaçınılmazdır; ancak her bir tesisat deliği aynı zamanda potansiyel bir risk noktasıdır. MC Yangın Durdurucu Sargı’nın intumesan davranışı, Metacaulk 1000’in kalıcı sızdırmazlığıyla birleştiğinde, PVC, CPVC, PEX ve rijit PVC elektrik borularının etrafında kompakt ve güvenilir bir bariyer oluşturur. FM onaylı malzemelerle kurgulanan çözümler, uluslararası uygulama alışkanlıklarıyla da uyumludur ve projelerde kabul görür.
Uygulama sonrası görsel kontrol, boşlukların eksiksiz doldurulduğunu ve sargı ile mastik birleşimlerinin kesintisiz olduğunu teyit etmelidir. Saha şartlarında yapılan küçük ihlaller dahi performansı etkileyebileceğinden, her adımın kayıt altına alınması ve imalatın eğitimli ekiplerce gerçekleştirilmesi önerilir. Böylelikle Duvardan Geçen Konduit Pasif Yangın Durdurucu Sargı Detayı W-J-2180, duvardan geçen konduit ve yanıcı boru uygulamalarında güvenilir, tekrarlanabilir ve mevzuata uygun bir yangın güvenliği standardı sağlar.
Kullanılan Ürün ve Uygulama
Duvardan Geçen Konduit Pasif Yangın Durdurucu Sargı Detayı, Bu detayda kullanılan ana ürün kombinasyonu RectorSeal markasının Metacaulk 1000 yangın durdurucu mastik ürünü ile MC Yangın Durdurucu Sargı’dır. İntumesan karakterli MC Yangın Durdurucu Sargı, PVC, CPVC ve PEX gibi yanıcı borular ile rijit PVC elektrik boruları etrafına sarılarak yangın anında kontrollü genleşme sağlar. Böylece, boru erise veya çekme yaparsa oluşabilecek boşluk, sargının genleşen yapısıyla kapatılır ve alev-duman geçişi engellenir. Metacaulk 1000 ise duvarla tesisatın birleşim hattında sürekli ve elastik bir sızdırmazlık oluşturarak sistem bütünlüğüne katkı verir.
W-J-2180 uygulamasında yangın durdurucu malzeme kalınlığı 16 mm olarak öngörülmüştür. Bu kalınlık, sargı sarımının ve mastik dolgusunun doğru kombinasyonuyla elde edildiğinde, F120 performans hedefinin karşılanmasına yardımcı olur. Uygulamada sargının yeterli tur sayısıyla, sıkı ve boşluk bırakmadan sarılması; sargı eklerinin üretici talimatına göre sabitlenmesi; duvar ile penetrant arasındaki temas yüzeylerinin Metacaulk 1000 ile kesintisiz doldurulması gerekir. Mastik uygulamasının bütün çevreyi kapsaması ve yüzeylerin temiz-kuru olması, sızdırmazlık kalitesini doğrudan etkiler.
Metacaulk 1000’in yüksek yapışma kapasitesi ve duman sızdırmazlığına katkısı, sistemi geniş bir saha koşulu aralığında güvenilir kılar. MC Yangın Durdurucu Sargı’nın intumesan yapısı ise hassas malzemeler olan PVC, CPVC ve PEX borular için kritik bir güvenlik katmanı oluşturur. Betonarme şaft duvarlarında, bu ürün ikilisi birlikte kullanıldığında hem mekanik dayanım hem de yangın yükü altında performans sürekliliği hedeflenir. Gerekli görülen durumlarda arka dolgu malzemesi olarak taşyünü kullanımı tercih edilebilir; genel uygulamalarda en az 65 kg/m³ yoğunluk önerisi, düzgün bir mastik yatağı oluşmasına yardımcı olur.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. UL (UnderWriters Lab.) Tarafından Test Edilmiştir. Test edilmiş ürün ve detay kombinasyonlarının kullanılması, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’in “test edilmiş ve sertifikalı sistem” şartı ile uyumludur. Üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
RectorSeal’in Metacaulk serisi, uluslararası pazarda yaygın kabul görmüş pasif yangın durdurucu çözümler sunar. Proje mühendisleri için W-J-2180; şaft duvarlarında PVC/CPVC/PEX ve rijit PVC elektrik borusu geçişlerinde tekrarlanabilir sonuçlar sağlayan, dokümantasyonu güçlü ve şantiyede uygulanabilirliği yüksek bir seçenektir. Doğru yüzey hazırlığı, uygun malzeme kalınlığı (16 mm) ve ayrıntılı saha kontrol adımları ile W-J-2180, F120 performans hedefini karşılamaya yardımcı olur ve binanın bütüncül yangın güvenliği stratejisine değer katar.
Detay İçeriği Ürünler & Alternatifleri

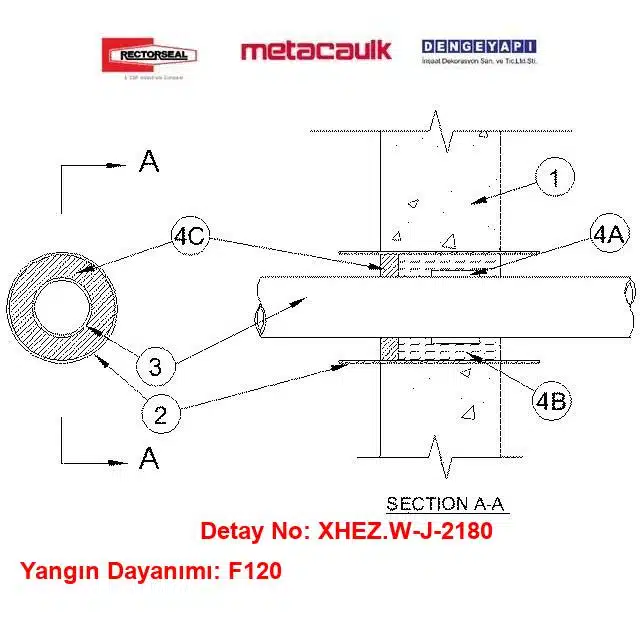

Duvardan Geçen Konduit Pasif Yangın Durdurucu Sargı Detayı — Teknik Bileşenler
1) Duvar
Minimum 95 mm kalınlığında, hafif veya normal ağırlıkta (1600–2400 kg/m³) betonarme duvar. Duvar, üreticisinin test edilmiş detayındaki tariflenen şekilde beton bloklarla da oluşturulabilir. Tesisat Deliği çapı en fazla 75 mm olmalıdır.
2) Boru
Silindirik kılıf, minimum 0,5 mm kalınlığında galvanizli çelik sacdan imal edilir ve boyuna dikiş boyunca en az 25 mm bindirmeye sahip olur. Kılıf boru, duvar kalınlığından 50 mm daha uzun olmalı ve montaj sonrası her iki duvar yüzeyinden 25 mm taşmalıdır. Montaj, sacın Tesisat Deliğinden geçebilecek şekilde sarılıp içeri alınması ve bırakılması yöntemiyle yapılır. Beton blok duvar uygulamalarında kılıf boru zorunludur.
3) Geçiş Yapan Tesisatlar
Yangın durdurucu sistem içinde, konsantrik veya eksantrik yerleştirilmiş bir adet yanıcı boru/tüp/boru kanalı bulunur. Geçiş Yapan Tesisat ile Tesisat Deliği kenarı arasındaki Tesisat Deliği Boşluğu minimum 6 mm ve maksimum 10 mm olacaktır. Geçiş yapan tesisat, duvarın her iki tarafında rijit olarak desteklenmelidir. Aşağıdaki yanıcı boru/boru kanalı türleri kullanılabilir:
3A) Polivinil Klorür (PVC) Boru
50 mm (2”) çap veya daha küçük, Schedule 40 masif gövdeli veya hücresel gövdeli PVC boru; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde kullanım için.
3B) Klorlanmış Polivinil Klorür (CPVC) Boru
50 mm (2”) çap veya daha küçük, SDR 13.5 CPVC boru; kapalı (proses veya besleme) borulama sistemlerinde kullanım için.
3C) Çapraz Bağlı Polietilen (PEX) Boru
50 mm (2”) çap veya daha küçük, SDR 9 PEX boru; kapalı (proses veya besleme) borulama sistemlerinde kullanım için.
3D) Rijit Yanıcı Elektrik Borusu (PVC Conduit)
50 mm (2”) çap veya daha küçük, Schedule 40 PVC rijit elektrik borusu; NFPA 70 (NEC) Madde 347’ye uygun döşenecektir. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik hükümlerine göre uygun destekleme ve sabitleme yapılmalıdır.
4) Yangın Durdurucu Sistem
Aşağıdaki bileşenlerden oluşur. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir.
4A) Yangın Durdurucu Malzeme — MC Yangın Durdurucu Sargı
İntumesan, 6 mm kalınlıkta ve 25 mm genişlikte şeritler. En az 1 kat sargı, yanıcı boru etrafına sıkıca sarılır, bant ile sabitlenir ve duvarın bir yüzeyinden 13 mm içeri çekilecek şekilde yerleştirilir. RECTORSEAL — Metacaulk Wrap Strip (MC Yangın Durdurucu Sargı).
4B) Arka Dolgu Malzemesi
En az 65 kg/m³ yoğunlukta taşyünü levha, (kılıf boru kullanılmışsa) kılıf içine boşluğu tamamen dolduracak şekilde sıkıca yerleştirilir. Sargının bulunduğu tarafta duvar yüzeyi ile sıfır; sargı olmayan tarafta ise 16 mm geri çekilerek Yangın Durdurucu Mastik için hacim bırakılır.
En az 16 mm kalınlıkta Yangın Durdurucu Mastik, arka dolgunun geri çekildiği tarafta Tesisat Deliği Boşluğu içerisine duvar yüzeyi ile sıfır olacak şekilde uygulanır. RECTORSEAL — Metacaulk 1000.
Detay Açıklaması
Duvardan Geçen Konduit Pasif Yangın Durdurucu Sargı Detayı
Bu sistem, özellikle betonarme şaft duvarlarında PVC, CPVC ve PEX gibi yanıcı boruların geçişini güvence altına almak amacıyla tasarlanmıştır. Yangın durdurucu sistemler, yangın anında yapının güvenliğini artırıp, can ve mal kaybını en aza indirmeyi hedefler. Metacaulk 1000 ve MC Yangın Durdurucu Sargı gibi ürünler, bu sistemin ana bileşenlerini oluşturur. Yangın durdurucu sistemlerin uygulanmaması, yangın anında ciddi riskler doğurabilir ve yapının yangın güvenliğini tehdit edebilir.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e (BYKYHY) uygun olarak projelerde yer alması gereken bu sistemler, yangın güvenliğini sağlamak için kritik bir öneme sahiptir. Uygulanan her bir yangın durdurucu sistem, test edilmiş ve sertifikalandırılmış bir yapıya sahiptir. Bu nedenle, Denge Yapı’nın sunduğu sistemler, inşaat projelerinin güvenliğini artırarak, yangın risklerini en aza indirmektedir.
Sık Sorulan Sorular
W-J-2180 hangi yapı elemanında kullanılabilir?
W-J-2180, betonarme şaft duvarlarında PVC, CPVC, PEX borular ve rijit PVC elektrik borusu geçişlerinin yangın güvenli biçimde sızdırmazlığı için tasarlanmıştır. Sistem, şaft duvarlarında servis geçişlerinin alev ve duman taşınmasını engelleyerek, yangın bölmelerinin bütünlüğünü korumayı hedefler. Uygulama, üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle yapılmalıdır.
Bu detayda kaç mm yangın durdurucu malzeme uygulanmalıdır?
Bu detay için yangın durdurucu malzeme kalınlığı 16 mm olarak öngörülmüştür. Uygulamada MC Yangın Durdurucu Sargı ve Metacaulk 1000, üretici talimatlarına göre belirtilen sarım ve derz dolgusu ile birlikte kullanılmalı, toplam sistem kalınlığı ve gerekli katman sıralaması korunmalıdır. Kalınlık toleransları ve boşluk kontrolü, montaj öncesi mutlaka kontrol edilmelidir.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 hedefi için betonarme şaft duvarında, MC Yangın Durdurucu Sargı ve Metacaulk 1000 doğru kombinasyonla, 16 mm yangın durdurucu malzeme kalınlığı sağlanarak uygulanmalıdır. Sargı, boru çevresine yeterli tur sayısıyla sıkı sarılmalı; derzler ve kenar bitişleri Metacaulk 1000 ile sürekli sızdırmaz hale getirilmelidir. Uygulama, üreticisinin test edilmiş detayındaki tariflenen şekilde ve temiz, kuru yüzeylere yapılmalıdır.
Test laboratuvarı hangisidir ve ilgili standartlar nelerdir?
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. UL (UnderWriters Lab.) Tarafından Test Edilmiştir. Bu standartlar, geçen tesisatların yangın sırasında alev, duman ve sıcak gaz geçişini sınırlandırma performansını değerlendirir. Projede aynı standartlara referans verilmeli ve uygulama, üretici talimatlarıyla uyumlu yapılmalıdır.
Uygulamada en sık yapılan hata nedir?
En sık hata, sargı tur sayısının veya yangın durdurucu malzeme kalınlığının yetersiz bırakılmasıdır. Buna ek olarak, boru yüzeyinin temizlenmeden uygulanması, boşlukların eksik doldurulması, Metacaulk 1000 ile kesintisiz sızdırmazlık sağlanmaması ve montaj sonrası görsel denetimin atlanması da performansı düşürür. Her adım, üreticisinin test edilmiş detayındaki tariflenen şekilde yapılmalıdır.
Bu detay Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun mudur?
Evet. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik, geçen tesisatlarda test edilmiş ve belgelendirilmiş yangın durdurucu sistemlerin kullanılmasını zorunlu kılar. W-J-2180, ASTM E814 ve UL 1479’a göre UL tarafından test edildiği için mevzuatın “test edilmiş ve sertifikalı sistem” ilkesini karşılar. Projelerde detayın dokümantasyonu ve uygulama tutanakları saklanmalıdır.
W-J-2180 kodu ne anlama geliyor?
W-J-2180, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Beton veya Yığma Duvar · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
