Duvardan Geçen PVC Boru Yangın Durdurucu Mastik Detayı W-J-2188
Betonarme duvarlarda nominal 50 mm (2") PVC boru geçişleri için F120 yangın durdurucu sistem. Boşluk, duvarın her iki yüzünden RECTORSEAL MC150+ yangın durdurucu mastikle kapatılır.
Detay Bilgileri
Sistem Hakkında
Duvardan Geçen PVC Boru Yangın Durdurucu Mastik Detayı W-J-2188, betonarme duvarlardan geçen PVC boruların çevresinde yangın güvenliğini sağlamak üzere tasarlanmış bir Yangın Durdurucu Sistem detayını ifade eder. Bu detayda yangın sırasında genleşerek boşluğu kapatan intumesan nitelikli RectorSeal MC 150+ yangın durdurucu mastik kullanılır. Nominal 50 mm (2”) PVC boru geçişleri için tariflenen sistem, yangın esnasında alev ve sıcak dumanın kompartımandan diğerine ilerlemesini engellemek üzere boşluğu güvenli biçimde kapatır. Doğru uygulandığında F120 performans hedefiyle bina içindeki kaçış yollarını, kullanıcı güvenliğini ve yapısal bütünlüğü destekler.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. Test standartlarının gerektirdiği şartlar, yangın anında malzemenin dayanımını, yapışmasını ve açıklığı kapatma kabiliyetini doğrular. Böylece W-J-2188, yüksek binalar ve karma kullanımlı yapılarda tesisat geçişlerinde beklenen güvenlik seviyesini sağlar. Uygulama yapılacak betonarme duvarın yangın dayanımı ile yangın durdurucu detayın performansının birlikte değerlendirilmesi esastır; Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
Duvardan Geçen PVC Boru Yangın Durdurucu Mastik Detayı W-J-2188’de MC 150+ mastik, PVC boru ile betonarme duvar arasında kalan boşluğa her iki yüzeyden uygulanır. Uygulama kalınlığı 16 mm’dir ve bu kalınlık, ürünün şişerek boşluğu kapatabilmesi için kritiktir. Uygulamadan önce delik ve boru yüzeylerinin toz, kir, yağ ve gevşek parçacıklardan arındırılması gerekir. Boşluğun homojen şekilde doldurulması, kesintisiz bir hat elde edilmesi ve duvar yüzeyine kenetlenmenin sağlanması performans için zorunludur. Gerekli durumlarda, üretici önerileri doğrultusunda kenarların bantlanması veya yüzey hazırlığına yönelik ek adımlar atılabilir.
Detayın tasarım mantığı, pasif yangın korumanın temel ilkesi olan bölümlendirme (kompartıman) bütünlüğünü korumaktır. PVC gibi yanıcı borularda yangınla karşılaşıldığında, MC 150+’ın intumesan özelliği devreye girer; hacimsel genleşme ile borunun erimesi sonucu oluşabilecek boşlukları kapatmaya çalışır ve alev-sıcak duman geçişini sınırlar. Bu yaklaşım, kaçış sürelerinin uzatılmasına, itfaiye müdahalesinin kolaylaşmasına ve yapının hasarının sınırlandırılmasına katkı sağlar.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik uyarınca, geçiş yapan tesisatlar bölümlendirme elemanlarında yangın dayanımını kesintiye uğratmayacak şekilde düzenlenmelidir. Duvardan Geçen PVC Boru Yangın Durdurucu Mastik Detayı W-J-2188’in kullanılacağı projelerde, betonerme duvar kalınlıkları, boru çapları ve şantiye koşulları bu detay ile uyumlu olmalı; uygulama eğitimli ekiplerce, üretici teknik föy ve montaj talimatları referans alınarak yapılmalıdır. Şantiye denetimleri ve son testler, beklenen F120 performansının sahada da sağlandığını teyit eder.
Kullanılan Ürün ve Uygulama
Bu detayda kullanılan ürün RectorSeal MC 150+ yangın durdurucu mastiktir. MC 150+, yangın sırasında ısı ile şişerek boşlukları kapatan intumesan karakteri sayesinde özellikle PVC gibi yanıcı boru geçişlerinde etkili bir sızdırmazlık oluşturur. W-J-2188 kapsamında, nominal 50 mm (2”) PVC borunun betonarme duvardan geçişinde, mastik boşluğa her iki yüzeyden uygulanır ve 16 mm kalınlıkta bir yangın durdurucu tabaka elde edilir. Doğru uygulama ile bu çözüm F120 performansının hedeflenmesine katkıda bulunur ve duvarın yangın bütünlüğünün korunmasına yardımcı olur.
MC 150+; tek bileşenli yapısı, tabanca ile sürülebilir kıvamı ve yüksek yapışma kabiliyetiyle şantiyede pratik ve kontrollü bir uygulama imkanı sunar. Betonarme yüzeylere ve PVC boruya iyi aderans göstererek sürekli bir hat elde edilmesini kolaylaştırır. Ürünün intumesan davranışı, yangın anında borunun erimesi veya yumuşamasıyla doğabilecek çeper boşluklarının kapanmasına yardımcı olur; böylece alev ve sıcak duman geçişi sınırlandırılır. Bu özellik, koridor, şaft ve daire içi tesisat geçişlerinde yaşam güvenliği ve duman kontrolü hedeflerine doğrudan katkı sağlar.
Duvardan Geçen PVC Boru Yangın Durdurucu Mastik Detayı W-J-2188 detayında MC 150+’ın 16 mm kalınlıkta ve kesintisiz uygulanması kritik bir gerekliliktir. Uygulama öncesi yüzey hazırlığı (toz, yağ ve gevşek parçacıklardan arındırma), derz kenarlarının düzgünlüğü ve borunun merkezlenmesi gibi adımlar performans üzerinde belirleyicidir. Mastik uygulandıktan sonra yüzey düzgünlüğü kontrol edilmeli, boşlukta süreklilik sağlandığından emin olunmalı ve üretici talimatlarında yer alan kürleşme ve koruma sürelerine dikkat edilmelidir. Bu disiplin, saha performansının laboratuvar koşullarına yaklaşmasını sağlar.
MC 150+’ın Duvardan Geçen PVC Boru Yangın Durdurucu Mastik Detayı W-J-2188 ile birlikte kullanımı; ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiş bir sistem yaklaşımıyla ele alınmalıdır. Bu nedenle ürün tek başına değil, detayın tanımladığı montaj şartları içinde değerlendirilir. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik çerçevesinde; proje tasarımcısı ve uygulayıcı, boru çapı, duvar kalınlığı ve şantiye koşullarının bu detayla uyumunu doğrulamalıdır. Uygulama eğitimli personelce yapılmalı, iş bitiminde görsel kontroller ve gerektiğinde ölçüm kayıtları ile belgelendirme sağlanmalıdır.
Özetle MC 150+, PVC boru geçişlerinde güvenilir bir yangın durdurucu mastik çözümü sunar. W-J-2188 kapsamındaki 16 mm uygulama kalınlığı, intumesan özellik ve yüksek aderans birleştiğinde, betonarme duvarın yangın bütünlüğü desteklenir, duman sızdırmazlığı iyileştirilir ve yapı güvenliği standardize edilmiş bir performansla korunur.
Detay İçeriği Ürünler & Alternatifleri

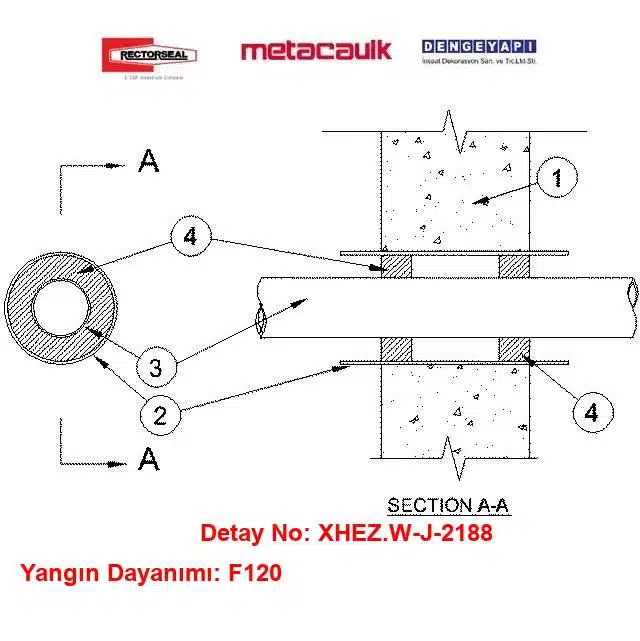

Beton Duvar 50 mm PVC Boru MC150+ Yangın Durdurucu — Teknik Bileşenler
1) Duvar
En az 156 mm kalınlığında, hafif veya normal yoğunlukta (1600–2400 kg/m³) betonarme duvar. Duvar, üreticisinin test edilmiş detayındaki tariflenen şekilde beton bloklarla da oluşturulabilir. Maksimum tesisat deliği çapı 100 mm’dir.
2) Boru
(Opsiyonel) — En az 0,5 mm kalınlığında galvanizli çelik sacdan silindirik kılıf boru; boyuna bindirme payı en az 25 mm olacaktır. Kılıf boru, duvar kalınlığından 50 mm daha uzun olacak şekilde hazırlanacak ve montaj sonrası her iki yüzeyden 25 mm taşacaktır. Montaj, sacı açıklıktan daha küçük çapta sarıp deliğe yerleştirdikten sonra serbest bırakma yöntemiyle yapılır.
3) Geçiş Yapan Tesisat — PVC Boru
Nominal 2" (50 mm) çap veya daha küçük, Schedule 40 gözenekli çekirdekli PVC boru, yangın durdurucu sistem içinde eksantrik veya konsantrik olarak döşenir. Boru dış yüzeyi ile kılıf/duvar kenarı arasındaki Tesisat Deliği Boşluğu min 13 mm, maks 29 mm olacaktır. Boru, duvarın her iki tarafında rijit olarak desteklenmelidir.
4) Yangın Durdurucu Malzeme — Mastik
Boşluk içerisine, duvarın her iki yüzeyiyle sıfırda olacak şekilde toplam en az 16 mm kalınlıkta Yangın Durdurucu Mastik uygulanır. Ürün: RECTORSEAL — MC 150+.
Detay Açıklaması
Duvardan Geçen PVC Boru Yangın Durdurucu Mastik Detayı
Duvardan Geçen PVC Boru Yangın Durdurucu Mastik Detayı Bu yangın durdurucu sistem, betonarme duvarlarda PVC boru geçişleri için özel olarak tasarlanmıştır. Kullanılan MC 150+ yangın durdurucu mastik, yangın sırasında alevlerin geçiş noktalarından yayılmasını önler. Bu sistemin kullanımı, yüksek binalarda ve karma kullanımlı yapılarda yangın güvenliğini artırırken, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e tam uyum sağlamaktadır.
Yangın durdurucu sistemlerin uygulanmaması, ciddi tehlikeler doğurabilir; yangın anında alevlerin yayılması, yapıların güvenliğini tehdit edebilir. Bu nedenle, yangın durdurucu sistemlerin kullanımı, inşaat projelerinde zorunlu bir gereklilik haline gelmiştir. Uygun montaj ile birlikte bu sistem, yangın anında en iyi korumayı sağlayarak, hem malzeme hem de insan güvenliğini korur.
Sık Sorulan Sorular
W-J-2188 hangi boru cins ve çaplarında geçerlidir?
W-J-2188, betonarme duvarlarda geçen PVC boru uygulamaları için geliştirilmiştir. Bu detay, nominal 50 mm (2”) PVC boru geçişi için tariflenmiştir. Sistem kurgusu PVC gibi yanıcı borularda yangın anında oluşan ısı ile şişerek boşluğu kapatan intumesan özellikli mastik kullanımı esasına dayanır ve özellikle şaft, koridor ve daire geçişlerinde tercih edilir.
Bu detayda kaç mm MC 150+ uygulanmalıdır?
Bu detayda kullanılacak RectorSeal MC 150+ yangın durdurucu mastik, boşluk çevresine her iki duvar yüzeyinden uygulanacak şekilde toplamda 16 mm kalınlıkla tatbik edilmelidir. Uygulama öncesinde yüzeylerin temizlenmesi, toz ve gevşek parçacıklardan arındırılması ve boru-duvar aderansının kesintisiz sağlanması performans için kritik önem taşır.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 performansı için betonarme duvarın uygun yangın dayanımına sahip olması, nominal 50 mm (2”) PVC borunun sabit ve merkezli geçirilmesi, boşluğun temizlenmesi ve MC 150+’ın her iki yüzde 16 mm olacak şekilde kesintisiz uygulanması gerekir. Ürün yüzeylere iyi aderans göstermeli, boşluklarda çepeçevre süreklilik sağlanmalı ve tüm işlem üretici uygulama talimatlarına uygun yapılmalıdır.
Bu detay hangi yapı elemanında kullanılabilir?
Detay, betonarme duvar montajlarında kullanıma uygundur. PVC boruların duvardan geçtiği noktalarda, duvarın yangın dayanımını kesintiye uğratmadan süreklilik sağlamak amacıyla tasarlanmıştır. Özellikle yüksek binalarda, karma kullanımlı yapılarda ve şaft duvarlarında, tesisat geçişlerinin güvenli şekilde kapatılması gereken alanlarda tercih edilir.
Uygulamada en sık yapılan hata nedir?
En yaygın hatalar; mastik kalınlığının 16 mm’den az uygulanması, mastiğin yalnızca tek yüzeye tatbiki, yüzeylerin yağ, toz veya nemden arındırılmaması ve boru-duvar temas hattında sürekliliğin bozulmasıdır. Ayrıca, dilatasyon veya titreşim kaynaklı hareketlere karşı yeterli derz genişliğinin bırakılmaması da aderansı zayıflatır ve performansı düşürür.
Bu detay Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun mu?
Evet. Bu sistem, geçiş yapan tesisatlarda yangın durdurucu çözümleri düzenleyen hükümlerle uyumludur ve ASTM E814 ile UL 1479’a göre UL (UnderWriters Lab.) tarafından test edilmiştir. Projede kullanılmadan önce, boru çapı, duvar kalınlığı ve şantiye koşullarının bu detayla örtüştüğü doğrulanmalı ve uygulama üretici talimatlarına göre belgelendirilmelidir.
W-J-2188 kodu ne anlama geliyor?
W-J-2188, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Beton veya Yığma Duvar · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
