Duvardan Geçen Yanıcı Boru Pasif Yangın Durdurucu Mastik Detayı – Yanıcı Boru W-J-2196
W-J-2196 yangın durdurucu sistemi, betonarme duvarlardan geçen yanıcı boruların etrafındaki tesisat deliği boşluğunu güvenli biçimde kapatmak üzere tasarlanmış özel bir çözümdür. PVC, CPVC ve ABS gibi yanıcı borular, yangın anında ısı etkisiyle eriyip geri çekilerek duvarın bütünlüğünü zayıflatabilir. Bu detay, köpük arka dolgu ve RECTORSEAL Metacaulk 350i yangın durdurucu mastik kombinasyonuyla, alev ve duman geçişini sınırlayarak yangının kompartımanlar arasında yayılmasını engellemeyi hedefler. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Doğru uygulama, bina güvenliği açısından kritik bir gerekliliktir.
Uygulama prensibi basittir ancak detaylara bağlıdır. Öncelikle, betonarme duvarda açılan tesisat deliği düzgün kenarlarla hazırlanmalı, toz, yağ ve gevşek parçacıklardan arındırılmalıdır. Ardından, tesisat deliği boşluğu üretici talimatlarında tanımlandığı şekilde köpük arka dolgu ile stabilize edilir. Bu arka dolgu, RECTORSEAL Metacaulk 350i yangın durdurucu mastik için kalıcı kalıp olacak şekilde davranır ve mastik uygulamasının sürekliliğini destekler. Mastik, boru çevresinde kesintisiz bir bant oluşturacak şekilde uygulanarak birleşim hattının sızdırmazlığı sağlanır.
W-J-2196; betonarme şaft duvarlarında, mekanik tesisat odalarında ve ıslak hacimlerdeki duvar geçişlerinde etkili bir seçenektir. Sistem doğru montajla uygulandığında hedeflenen F sınıfı yangın dayanımı elde edilir. Genel ilke şudur: Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır. Bu bağlamda, F120 yangın dayanımına sahip bir duvar içinde, W-J-2196 sisteminin de F120 hedeflerini karşılayacak biçimde, üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle uygulanması gerekir.
Uygulamada yapılan yaygın hatalar performansı düşürebilir. Yetersiz yüzey hazırlığı, arka dolgunun eksik veya yanlış yoğunlukta uygulanması, mastiğin süreksiz veya düşük kalınlıkta bırakılması ve boru etrafında boşluk kalması; yangın anında alev ve duman sızıntısına yol açabilir. Bu nedenle, her adımda üretici talimatları izlenmeli ve uygulama sonrası görsel kontrol ile dokümantasyon eksiksiz tamamlanmalıdır. Gerektiğinde yüklenici ve kontrol teşkilatı, montaj fotoğrafları ve malzeme sertifikalarını proje dosyasına eklemelidir.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik, tesisat geçişlerinin yangın kompartımanı bütünlüğünü bozmayacak şekilde korunmasını zorunlu kılar. W-J-2196 bu gereksinimlere uygun bir çözüm sunar. ASTM E814 ve UL 1479’a göre UL (UnderWriters Lab.) tarafından test edilmiş bir detayın tercih edilmesi, denetim ve kabul süreçlerini hızlandırır. Sonuç olarak, W-J-2196 ile doğru malzeme ve disiplinli bir montaj birleştiğinde, yanıcı boru geçişlerinde güvenilir, sürdürülebilir ve yönetmelik uyumlu bir yangın güvenliği sağlanır.
Detay No: W-J-2196
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 13 mm.
Detay Nevii: W-J-2196 yangın durdurucu sistem; PVC, CPVC veya ABS gibi yanıcı boruların betonarme duvarlardan geçişinde kullanılan, köpük arka dolgu ve RECTORSEAL Metacaulk
Geçilen Yapı Elemanı: Duvar
Yapı Elemanı Tipi: Beton Blok veya Tuğla duvar
Onay Tarihi: 22/09/2005
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: ABS Boru 38 mm / CPVC Boru 38 mm / PVC Boru 38 mm
Yangın Dayanımı: 120 Dakika
W-J-2196 yangın durdurucu sistem; PVC, CPVC veya ABS gibi yanıcı boruların betonarme duvarlardan geçişinde kullanılan, köpük arka dolgu ve RECTORSEAL Metacaulk
W-J-2196 detayında yangın durdurucu malzeme olarak kullanılan RECTORSEAL Metacaulk 350i, yanıcı boru geçişlerinde alev ve duman sızıntısını sınırlamak amacıyla geliştirilmiş bir yangın durdurucu mastiktir. Bu mastik, betonarme duvarlarda açılan tesisat deliği etrafında süreklilik sağlayarak yangın kompartımanlarının bütünlüğünü korumaya yardımcı olur. Sistem; köpük arka dolgu ile oluşturulan kalıcı kalıp üzerine RECTORSEAL Metacaulk 350i’nin kesintisiz uygulanması prensibiyle çalışır. Böylece hem mekanik dayanım hem de yangın anında ısı etkilerine karşı dirençli bir bariyer elde edilir.
RECTORSEAL Metacaulk 350i, intumesan karakteriyle öne çıkan bir yangın durdurucu mastiktir. Yanıcı borular yüksek sıcaklık altında eriyip geri çekildiğinde, ürün ısıya tepki vererek genleşir ve oluşan boşlukları doldurmaya yardımcı olur. Bu davranış, yangın yayılımını ve duman sızıntısını sınırlamak açısından kritiktir. Ürün, temizlenmiş ve tozsuz yüzeylere iyi yapışma performansı sergileyecek şekilde tasarlanmıştır. Betonarme yüzeyler ve yanıcı boru dış yüzeyi arasında sürekli bir sızdırmazlık hattı oluşturarak sistemin bütüncül çalışmasına katkı sağlar.
W-J-2196, uygulanacağı betonarme şaft duvarları, mekanik tesisat odalarının duvarları ve ıslak hacim duvar geçişlerinde; köpük arka dolgu + RECTORSEAL Metacaulk 350i kombinasyonu ile projenin yangın güvenliği hedeflerini destekler. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Montajda; yüzey hazırlığı, arka dolgu yerleştirme ve mastik uygulama sıralaması, üreticisinin test edilmiş detayındaki tariflenen şekilde yürütülmelidir. Mastik; süreklilik, kenar bütünlüğü ve yeterli kalınlık açısından kontrol edilmelidir.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik, tesisat geçişlerinde yangın dayanımının korunmasını şart koşar. RECTORSEAL Metacaulk 350i kullanılan bu detay, doğru ürün ve yöntemlerle uygulandığında yönetmelik uyumluluğu için güçlü bir temel oluşturur. FM (Factory Mutual) onaylı malzeme tercihi proje güvenilirliğini artırabilir; bu nedenle tedarik sürecinde güncel teknik dokümanlar ve sertifikasyonlar gözden geçirilmelidir. Ayrıca, saha uygulamalarında fotoğraflı kayıt, malzeme faturaları ve uygunluk beyanları, kabul süreçlerinde şeffaflık sağlar.
Sonuç olarak, RECTORSEAL Metacaulk 350i; W-J-2196 detayında yanıcı boru geçişleri için güvenilir, uygulanması pratik ve bakım gereksinimi düşük bir yangın durdurucu mastik çözümü sunar. Köpük arka dolgu ile birlikte kullanıldığında, duvar geçişlerinde kompakt, dayanıklı ve yönetmelik odaklı bir sistem performansı elde edilir. Doğru montaj alışkanlıkları ve düzenli kalite kontrol ile bu sistem, modern yapılarda beklenen yangın güvenliği seviyesine etkili bir katkı sağlar.

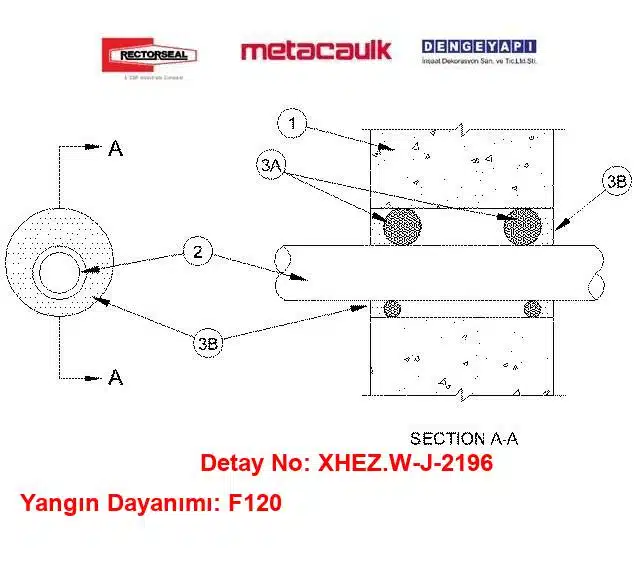

Duvardan Geçen Yanıcı Boru Pasif Yangın Durdurucu Mastik Detayı — Teknik Bileşenler
1) Duvar
En az 150 mm (6") kalınlığında betonarme, hafif veya normal ağırlıklı (1600-2400 kg/m³) beton. Duvar, üreticisinin test edilmiş detayındaki tariflenen şekilde beton blok elemanlarla da oluşturulabilir. Tesisat Deliği azami çapı 75 mm (3").
2) Boru
Yangın Durdurucu Sistem içinde tesisat deliğine merkezli veya eksantrik yerleştirilecek bir adet yanıcı boru. Yanıcı boru ile delik çevresi arasındaki Tesisat Deliği Boşluğu min 6 mm (1/4") ve maks 22 mm (7/8") olacaktır. Geçiş yapan tesisat, duvarın her iki tarafında rijit olarak desteklenecektir. Aşağıdaki boru tür ve çapları kullanılabilir:
2A) PVC Boru (Polivinil Klorür)
En çok 38 mm (1-1/2") çapında, Schedule 40, hücresel veya masif gövdeli PVC boru; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde kullanım içindir.
2B) CPVC Boru (Klorlu Polivinil Klorür)
En çok 38 mm (1-1/2") çapında, SDR 13.5 CPVC boru; kapalı (proses veya besleme) sistemlerde kullanım içindir.
En çok 38 mm (1-1/2") çapında, Schedule 40, hücresel veya masif gövdeli PVC boru; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde kullanım içindir.
2C) ABS Boru (Akrilonitril Bütadien Stiren)
Kapalı (proses veya besleme) veya havalandırmalı (drenaj, atık veya havalandırma) boru sistemlerinde kullanılmak üzere, nominal 1-1/2 inç (38 mm) çapında (veya daha küçük) Schedule 40 hücresel veya dolu çekirdekli ABS boru.
3) Yangın Durdurucu Sistem
Yangın Durdurucu Sistem aşağıdaki bileşenlerden oluşur. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir.
3A) Arka Dolgu Malzemesi
Kalıcı kalıp olacak şekilde tesisat deliğine sıkıca yerleştirilen köpük arka dolgu fitili. Gerekli Yangın Durdurucu Mastik kalınlığını karşılayacak şekilde duvarın her iki yüzünden geri çekilecektir.
3B) Yangın Durdurucu Mastik
Tesisat Deliği Boşluğu içine, duvarın her iki yüzeyine sıfır olacak şekilde en az 13 mm kalınlıkta Yangın Durdurucu Mastik uygulanacaktır. Ürün: RECTORSEAL — Metacaulk 350i Yangın Durdurucu Mastik.
Sık Sorulan Sorular
W-J-2196 hangi boru cins ve çaplarında geçerlidir?
W-J-2196, yanıcı borular için tasarlanmıştır ve PVC, CPVC ile ABS borularda uygulanabilir. Bu detayda izin verilen çap aralıkları, üreticisinin test edilmiş detay dokümanına göre belirlenir. Proje bazında doğrulama için boru çaplarını ve duvar kalınlığını ilgili resmi test raporları ve montaj talimatları ile karşılaştırmanız önerilir.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 hedefi için betonarme duvarda açılan tesisat deliği temizlenmeli, köşe ve kenarlar tozdan arındırılmalıdır. Tesisat deliği boşluğu üretici talimatına uygun köpük arka dolgu ile stabilize edilmeli ve RECTORSEAL Metacaulk 350i yangın durdurucu mastik belirtilen kalınlıkta sürekli ve kesintisiz uygulanmalıdır. Sistem ASTM E814 ve UL 1479 kapsamında UL tarafından test edilmiş olmalıdır.
Bu detay hangi yapı elemanında kullanılabilir?
W-J-2196, betonarme şaft duvarlarında, mekanik tesisat odalarının duvarlarında ve ıslak hacimlerin duvar geçişlerinde kullanılabilir. Yanıcı boruların duvardan geçişinde tesisat deliği boşluğunun uygun arka dolgu ve yangın durdurucu mastik ile kapatılması esastır. Duvarın yangın dayanım sınıfıyla uyumlu bir montaj yapılması gerekir.
Uygulamada en sık yapılan hata nedir?
En sık hatalar; yetersiz yüzey hazırlığı, boşluğun köpük arka dolgu ile doğru oran ve sıkılıkta desteklenmemesi, mastik kalınlığının üretici değerlerinin altında bırakılması ve boru etrafında süreksizlik oluşturulmasıdır. Ayrıca, genleşme payının doğru değerlendirilmemesi ve denetimsiz geçici söküp-takma işleri de sistem performansını azaltır.
Bu detay Türkiye Binaların Yangından Korunması Hakkında Yönetmelik ile uyumlu mu?
Evet. W-J-2196, yanıcı boru geçişlerinde yangın yayılma riskini azaltmak üzere tasarlanmıştır ve doğru ürün-montaj kombinasyonu ile yönetmelik gerekliliklerini karşılar. ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiş bir çözümdür. Projelerde, duvarın yangın sınıfı ile sistemin hedeflenen F sınıfının uyumlu olması kontrol edilmelidir.
Bu detayda hangi yangın durdurucu ürünler kullanılmalıdır?
W-J-2196 sisteminde tesisat deliği boşluğunu stabilize etmek için köpük arka dolgu kullanılır ve yangın durdurucu malzeme olarak RECTORSEAL Metacaulk 350i yangın durdurucu mastik uygulanır. Bu kombinasyon, yanıcı boruların duvardan geçişinde alev ve duman sızıntısını sınırlar. Montaj talimatı ve onaylı test raporları daima referans alınmalıdır.
