Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Mastik Detayı W-J-2197 — F120 Yanıcı Boru Duvar Geçişi
Betonarme duvarlarda PVC, CPVC, PEX ve ENT gibi yanıcı boru geçişleri için F120 yangın durdurucu sistem. Köpük arka dolgu üzerine MC350i yangın durdurucu mastik uygulanır.
Detay Bilgileri
Sistem Hakkında
Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Mastik Detayı W-J-2197 yangın durdurucu sistemi, betonarme duvarlarda yanıcı boru ve tüp geçişlerini güvenli bir şekilde sağlamak amacıyla tasarlanmıştır. Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Mastik Detayı Bu sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Laboratories) tarafından test edilmiştir. PVC, CPVC, PEX ve ENT gibi yanıcı boru türlerinin geçişleri için özel olarak geliştirilen bu sistem, köpük arka dolgu ve yangın durdurucu mastik kullanarak tesisat deliği boşluğunun her iki yüzeyinde sızdırmazlık sağlar. Yangın durdurucu sistem, F120 yangın dayanımı ile yüksek performans sunmaktadır.
Kullanılan Ürün ve Uygulama
Günümüz binalarında pasif yangın koruma sistemleri, yangın güvenliği açısından hayati öneme sahiptir. Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Mastik Detayı W-J-2197 yangın durdurucu sistemi, uluslararası standartlar olan ASTM E814, UL 1479 ve uygun olarak tasarlanmıştır. Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Mastik Detayı Bu sistem, yanıcı boru geçişlerinin güvenli bir şekilde yapılmasını sağlar ve yangın durumunda yangının yayılmasını önler. Yangın durdurucu sistemlerin uygulanması, binaların yangına karşı dayanıklılığını artırırken, aynı zamanda insanların can güvenliğini de korur.
FM (Factory Mutual) onaylı malzemelerin kullanımı, sistemin güvenilirliğini artırmakta ve uluslararası standartlara uygunluğunu göstermektedir. Yangın durdurucu sistemlerin etkinliği, yangın anında kritik bir rol oynamaktadır. Bu nedenle, W-J-2197 gibi sistemlerin doğru bir şekilde uygulanması, modern binalarda pasif yangın koruma stratejilerinin başarısı için gereklidir.
Betonarme Duvar Geçişlerinde Esnek ve Güçlü Yangın Yalıtımı: Metacaulk 350i Mastik Sistemleri
Modern konut projelerinde, ticari binalarda ve endüstriyel tesislerde yangın kompartıman duvarlarından geçen nominal 51 mm (2 in.) çapına kadar olan PVC, CPVC borular, ENT elektrik kanalları ve PEX hatları, yangın esnasında dikey ve yatay alev yayılımı açısından son derece kritik geçiş noktalarıdır. Betonarme ve briket duvarların yüksek yangın direnci, geçiş boşluklarında aynı performansı gösterecek tescilli pasif yangın durdurucu mühendislik çözümleri ile desteklenmelidir. Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Mastik Detayı W-J-2197 sistem detayı, betonarme duvar geçişlerini tescil altına alan, uluslararası akredite sertifikalı profesyonel bir metodoloji sunar.
Sistemin sızdırmazlık mimarisi, hantal metal kelepçelere veya karmaşık sargı düzeneklerine ihtiyaç duymadan, anüler boşluğu destekleyen köpük dolgu fitili ve duvarın her iki yüzeyinden kesintisiz uygulanan Metacaulk 350i yangın durdurucu mastik teknolojisine dayanır. Tesisatın duvara sıfır yanaştığı eksantrik montaj senaryolarında dahi 13 mm’lik mastik kordonu takviyesiyle tam sızdırmazlık garanti altına alınır. Yangın anında reaktif intumesan yapısıyla hızla genleşerek eriyen plastik boruların açtığı boşluğu mühürleyen sistem, sağladığı F120 (120 dakika / 2 Saat) kesintisiz pasif yangın bütünlüğü ile projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarına tam uyumlu hale getirir.
Detay İçeriği Ürünler & Alternatifleri

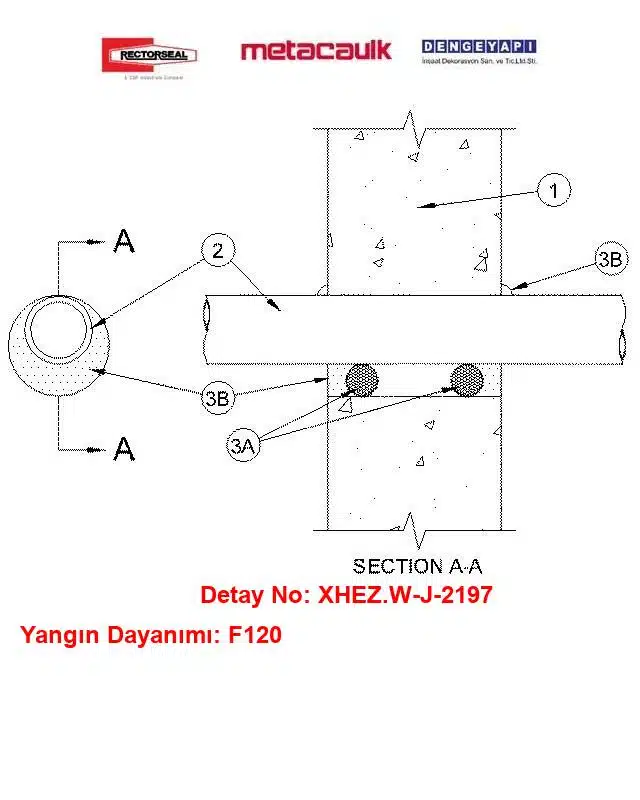

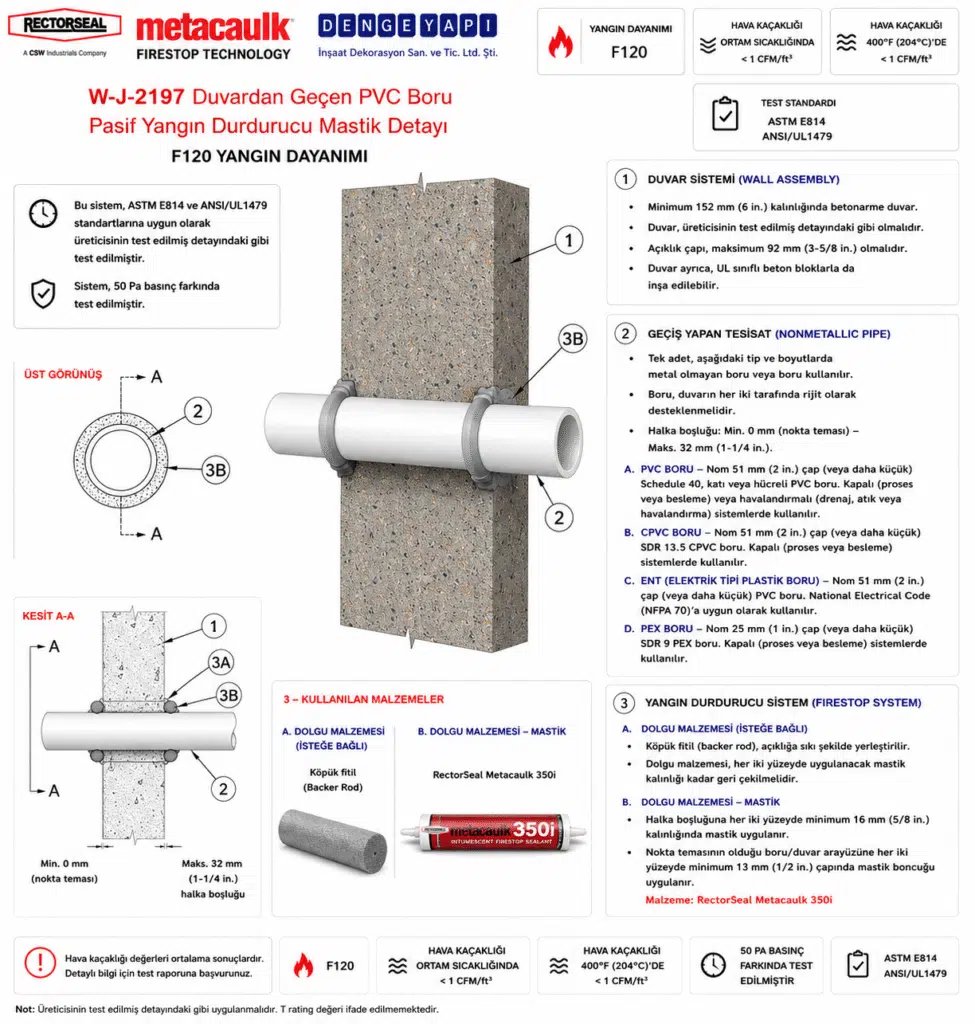

Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Mastik Detayı — Teknik Bileşenler
1) Duvar
En az 150 mm kalınlığında hafif veya normal ağırlıklı (1600-2400 kg/m³) betonarme beton. Duvar, üreticisinin test edilmiş detayındaki tariflenen şekilde beton bloklar ile de oluşturulabilir. Tesisat Deliği maksimum çapı 90 mm’dir.
2) Boru
Bir adet yanıcı boru/tüp, yangın durdurucu sistem içinde eksenel veya eksantrik olarak yerleştirilecektir. Tesisat Deliği Boşluğu minimum 0 mm (nokta teması) ile maksimum 32 mm arasında olacaktır. Boru veya tüp, duvarın her iki tarafında rijit olarak desteklenecektir. Aşağıdaki tür ve ebatlar kullanılabilir:
2A) PVC Boru
Anma 50 mm (2”) çap veya daha küçük, Schedule 40 masif veya gözenekli gövdeli PVC boru; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde kullanım için.
2B) CPVC Boru
Anma 50 mm (2”) çap veya daha küçük, SDR 13.5 CPVC boru; kapalı (proses veya besleme) tesisatlarda kullanım için.
2C) Elektrik Tesisatı için Yanıcı Boru (ENT) — PVC Boru
2 inç (51 mm) çapında (veya daha küçük) PVC boru.
2D) PEX Boru (Çapraz Bağlı Polietilen)
Kapalı (proses veya besleme) boru sistemlerinde kullanılmak üzere Nom 1 inç (25 mm) çapında (veya daha küçük) SDR 9 PEX boru.
3) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki bileşenlerden oluşacaktır:
3A) Arka Dolgu Malzemesi
Köpük fitil, kalıcı kalıp olacak şekilde Tesisat Deliği Boşluğuna sıkıca yerleştirilecektir. Gerekli Yangın Durdurucu Mastik kalınlığını karşılamak üzere arka dolgu, duvarın her iki yüzeyinden yeterli mesafede geri çekilecektir.
3B) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik
Duvar montajının her iki yüzeyinde boşluk içine minimum 16 mm kalınlıkta mastik uygulanacaktır. Nokta temaslı bölgede, boru/beton arayüzüne her iki tarafta minimum 13 mm çapında mastik kordonu çekilecektir. RECTORSEAL — Metacaulk 350i.
Detay Açıklaması
Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Mastik Detayı W-J-2197 yangın durdurucu sistemi, özellikle betonarme duvarlarda yanıcı boru geçişleri için idealdir. Bu sistem, PVC, CPVC ve PEX gibi malzemelerin yanıcı boru geçişlerinin güvenli bir şekilde yapılmasına olanak tanır. Yangın durdurucu mastik, tesisat deliği boşluğunda sızdırmazlık sağlayarak yangının yayılmasını engeller. Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Mastik Detayı Sistemin uygulanmaması durumunda, yangının hızla yayılması ve ciddi hasarların meydana gelmesi riski bulunmaktadır. Bu nedenle, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun sistem seçimleri büyük önem taşımaktadır.
Uygulama alanları arasında şaft duvarları, ıslak hacim duvarları ve kapalı (proses veya besleme) tesisat duvar geçişleri bulunmaktadır. Yangın durdurucu malzeme, sistemin etkinliğini artırırken, yangın anında güvenlik sağlar. Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Mastik Detayı W-J-2197, bağımsız laboratuvarlarda test edilmiş bir sistem olarak, yangın güvenliğini sağlamak adına en yüksek standartları karşılamaktadır.
Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Mastik Detayı Uygulama Esasları
Bu sistem; yanıcı plastik boruların, PVC elektrik kanallarının ve PEX tüplerin betonarme duvar veya beton blok duvar yapılarından yatay geçişlerini sızdırmaz hale getirmek amacıyla “Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Lab.) Tarafından Test Edilmiştir.” Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi F120 (120 dakika / 2 Saat) olarak tescil edilmiştir.
1. Yapısal Duvar Elemanları Ölçü Sınırları:
-
Duvar Yapısı: En az 152 mm (6 in.) kalınlıkta takviyeli hafif veya normal yoğunlukta (1600-2400 kg/m³) betonarme yapısal duvar veya UL listeli tescilli beton blok (briket) duvar elemanları.
-
Tesisat Deliği Ölçüsü: Duvar üzerinde açılacak dairesel geçiş deliğinin maksimum çapı 92 mm (3-5/8 in.) olmalıdır.
2. Geçiş Yapan Tesisat Tipleri ve Toleransları:
Yangın durdurucu sistem içerisinde konsantrik (merkezlenmiş) ya da eksantrik olarak konumlandırılan ve duvarın her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru, konduit veya tüp geçişi. Geçen hat dış çeperi ile delik kenarı arasındaki anüler boşluk (tesisat deliği boşluğu) en az 0 mm (noktasal temas) ila en fazla 32 mm (1-1/4 in.) arasında tutulmalıdır.
-
A. Polyvinyl Chloride (PVC) Boru: Nominal 51 mm (2 in.) veya daha küçük çapta, Schedule 40 dolu (solid core) veya hücresel (cellular core) gövdeli PVC borular; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde.
-
B. Chlorinated Polyvinyl Chloride (CPVC) Boru: Nominal 51 mm (2 in.) veya daha küçük çapta, SDR 13.5 CPVC borular; kapalı sistemlerde.
-
C. Electrical Non-Metallic Tubing (ENT): Nominal 51 mm (2 in.) veya daha küçük çapta, NFPA 70 uyumlu PVC esnek elektrik borusu/kanalı.
-
D. Crosslinked Polyethylene (PEX) Tubing: Nominal 25 mm (1 in.) veya daha küçük çapta, SDR 9 PEX tüpler; kapalı sistemlerde.
3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:
-
3A. Arka Dolgu Malzemesi: Tesisat deliği içerisine kalıcı kalıp vazifesi görmesi amacıyla polietilen köpük arka dolgu fitili (foam backer rod) sıkıca yerleştirilmelidir. Fitil, duvarın her iki yüzeyinde de uygulanacak mastik derinliği kadar boşluk bırakılacak şekilde içeriye reses edilmelidir.
-
3B. Yangın Durdurucu Mastik:
-
Ürün Adı: Metacaulk 350i.
-
Anüler Boşluk Dolgusu: Tesisat deliği boşluğu içerisine polietilen köpük fitilin ön tarafına duvarın her iki yüzeyinden itibaren en az 16 mm (5/8 in.) derinlikte kesintisiz mastik uygulanmalı ve duvar yüzeyleriyle tam hem yüz bitirilmelidir.
-
Noktasal Temas Yalıtımı: Borunun duvara sıfır dayandığı noktasal temas (point contact) alanlarında, boru ile beton duvar birleşim hattına duvarın her iki yüzeyinde en az 13 mm (1/2 in.) çapında/kalınlığında kesintisiz bir mastik fitili/kordonu uygulanmalıdır.
-
Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Mastik Detayı Uygulanmazsa Ne Olur?
-
Yatay Yangın ve Duman İlerlemesi: Duvar geçişi boyunca hedeflenen F120 (2 Saat) pasif yangın bütünlüğü koruması elde edilemez. Yangın anında oluşan yüksek sıcaklık ve 51 mm çapındaki PVC, CPVC boruların, ENT kanallarının veya PEX tüplerin hızla erimesi duvarda açık bir baca etkisi oluşturur. Polietilen köpük fitil (3A), duvarın her iki yüzeyine en az 16 mm derinlikte uygulanan Metacaulk 350i yangın durdurucu mastik dolgusu veya temas noktalarındaki en az 13 mm kalınlığındaki mastik kordonu (3B) eksik ya da hatalı yapılırsa, borunun erimesiyle açığa çıkan boşluk mühürlenemez. Alevler ve yoğun zehirli duman dalgası komşu yangın kompartımanlarına saniyeler içinde sirayet eder.
-
Yönetmelik ve Mevzuat İhlali: Betonarme duvar geçişlerinde test edilmiş tescilli pasif yangın durdurucu detayların uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı duruma düşürerek yapı denetim süreçlerinde majör teknik uygunsuzluk oluşturur.
Sık Sorulan Sorular
W-J-2197 Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Mastik Detayı nedir ve Metacaulk 350i ile ne sağlar?
W-J-2197 Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Mastik Detayı, 150 mm kalınlığındaki betonarme duvarlarda PVC, CPVC, ENT konduit ve PEX boru/tüp geçişlerinin kapatılması için tasarlanmış bir sistemdir. Bu detayda kullanılan Metacaulk 350i intümesan mastik, her iki yüzde uygulanarak duvar geçişinde bütünlük ve yalıtım sağlayıp 120 dakika (F120) yangın dayanımı elde edilmesine yardımcı olur.
W-J-2197 detayında Metacaulk 350i hangi boru türleri ve çaplarında kullanılabilir?
W-J-2197 detayı Metacaulk 350i ile şu tesisatlar için uygundur: PVC boru ≤ 50 mm (Schedule 40, masif veya gözenekli), CPVC boru ≤ 50 mm (SDR 13.5), elektrik tesisatı için yanıcı konduit (ENT/PVC) ≤ 2 inç (51 mm) ve PEX boru ≤ 1 inç (25 mm, SDR 9).
W-J-2197 detayına göre Metacaulk 350i mastik nasıl uygulanır?
W-J-2197 detayında önce boşluğa sıkı yerleştirilen köpük arka dolgu ile gerekli derinlik oluşturulur. Ardından Metacaulk 350i her iki duvar yüzeyinden boşluğa en az 16 mm kalınlıkta doldurulur. Boru/beton arayüzünde nokta temaslı bölgede, her iki tarafta yaklaşık 13 mm çapında mastik kordonu çekilerek uygulama tamamlanır.
W-J-2197 detayı ve Metacaulk 350i ile sağlanan yangın performansı nedir, kim tarafından test edilmiştir?
W-J-2197 Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Mastik Detayı, Metacaulk 350i ile birlikte 120 dakika (F120) yangın dayanımı sağlar. Sistem, UL (Underwriters Laboratories) tarafından test edilmiş olup üretici RectorSeal, marka ise Metacaulk'tur.
W-J-2197 detayında delik boşluğu, deliğin maksimum çapı ve boru destekleme kuralları nelerdir?
W-J-2197 detayında tesisat deliğinin maksimum çapı 90 mm’dir. Boru ile duvar arasındaki boşluk 0–32 mm aralığında olabilir (nokta teması dâhil). Boru/tüp, duvarın her iki tarafında rijit olarak desteklenmelidir; eksenel veya eksantrik yerleşim kabul edilir.
W-J-2197 çizimi ve uygulama dökümanlarına nasıl ulaşırım ve Metacaulk 350i için kaynak nedir?
W-J-2197 Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Mastik Detayı için PDF çizime şu bağlantıdan ulaşabilirsiniz: https://dengeyapi.com.tr/wp-content/uploads/2026/08/w-j-2197-duvardan-gecen-pvc-boru-pasif-yangin-durdurucu-mastik-detayi.pdf. Sistem ürününü incelemek için Metacaulk 350i sayfasını ziyaret edebilirsiniz: https://dengeyapi.com.tr/urun-giris/metacaulk_intumesan_yangin_durdurucu_mastik/.
W-J-2197 kodu ne anlama geliyor?
W-J-2197, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Beton veya Yığma Duvar · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
