Duvardan Geçen CPVC Boru Pasif Yangın Durdurucu Mastik Detayı W-J-2198 — CPVC boru için Döşeme veya Duvar geçişi Yangın Durdurucu Sistem
Duvardan Geçen CPVC Boru Pasif Yangın Durdurucu Mastik Detayı W-J-2198 yangın durdurucu sistemi, betonarme veya beton blok duvar ve döşemelerden geçen CPVC (yanıcı) boruların güvenli geçişini sağlamak amacıyla tasarlanmıştır.Duvardan Geçen CPVC Boru Pasif Yangın Durdurucu Mastik Detayı Bu sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiş ve UL (UnderWriters Lab.) tarafından onaylanmıştır. Kullanılan yangın durdurucu mastik (RECTORSEAL — Metacaulk 350i), tesisat deliği boşluğunda en az 16 mm (5/8”) kalınlıkta uygulanarak sızdırmazlık sağlar. Maksimum tesisat deliği çapı 75 mm (3”) olup, sistemin montajı sırasında belirtilen standartlar titizlikle uygulanmalıdır.
Duvardan Geçen CPVC Boru Pasif Yangın Durdurucu Mastik Detayı Yangın durdurucu sistem, yangının yayılmasını önlemek ve yapıların güvenliğini sağlamak için hayati önem taşımaktadır. Yangın sırasında oluşabilecek ısı ve dumanın kontrol altında tutulması, bu sistemin sağladığı avantajlardan sadece birkaçıdır. Doğru bir yangın durdurucu sistemin kullanımı, binaların yangın güvenliğini artırarak, hem malzeme hem de insan kaybını minimize eder.
Detay No: W-J-2198
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 16 mm.
Detay Nevii: W-J-2198, betonarme veya beton blok duvar/döşemelerden geçen CPVC (yanıcı) borular için tasarlanmış yangın durdurucu sistem detayını tarif eder. Sistem; boşlukt
Geçilen Yapı Elemanı: Duvar
Yapı Elemanı Tipi: Beton Blok veya Tuğla duvar
Onay Tarihi: 22/09/2005
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: CPVC Boru 50 mm
Yangın Dayanımı: 120 Dakika
W-J-2198, betonarme veya beton blok duvar/döşemelerden geçen CPVC (yanıcı) borular için tasarlanmış yangın durdurucu sistem detayını tarif eder. Sistem; boşlukt
Yangın koruma yönetmelikleri ve uluslararası standartlar, binaların yangına karşı korunmasını sağlamak için kritik öneme sahiptir. W-J-2198 yangın durdurucu sistemi, ASTM E814, UL 1479 standartlarına uygun olarak tasarlanmış ve test edilmiştir. Bu sistem, yangın anında oluşabilecek riskleri minimize etmek amacıyla geliştirilmiştir. Yangın durdurucu sistemlerin uygulanması, modern binaların yangın güvenliğini sağlamak adına büyük bir önem taşımaktadır.
FM (Factory Mutual) onaylı malzemelerin kullanılması, yangın durdurucu sistemlerin etkinliğini artırmaktadır. Bu tür sistemler, yangının yayılmasını önleyerek, yapısal bütünlüğü korumakta ve bina sakinlerinin güvenliğini sağlamaktadır. Yangın durdurucu sistemlerin, binaların yangın güvenliği planlarında yer alması, olası yangın durumlarında hayati önem taşımaktadır. Bu nedenle, yangın koruma sistemlerinin doğru bir şekilde uygulanması, her bina için zorunludur.
Betonarme Duvar Geçişlerinde Pratik ve Esnek Çözüm: Metacaulk 350i Mastik Sistemleri
Modern yangın söndürme hatlarında, endüstriyel proseslerde ve temiz su tesisatlarında sıklıkla kullanılan CPVC boruların yangın kompartıman duvarlarından geçişleri, dikey ve yatay alev ile duman yayılımı açısından kritik sızdırmazlık noktalarıdır. Betonarme ve briket duvarların yüksek yangın direnci, geçiş boşluklarında aynı performansı gösterecek tescilli pasif yangın durdurucu mühendislik çözümleri ile desteklenmelidir. Duvardan Geçen CPVC Boru Pasif Yangın Durdurucu Mastik Detayı W-J-2198 sistem detayı, betonarme duvar geçişlerini tescil altına alan, uluslararası akredite sertifikalı profesyonel bir metodoloji sunar.
Sistemin sızdırmazlık mimarisi, hantal metal kelepçelere veya karmaşık sargı düzeneklerine ihtiyaç duymadan, duvarın her iki yüzeyinden uygulanan Metacaulk 350i yangın durdurucu mastik teknolojisine dayanır. Borunun deliğe tam merkezlenemediği veya sıfır temas yaptığı eksantrik montaj senaryolarında dahi 13 mm'lik mastik kordonu takviyesiyle tam sızdırmazlık garanti altına alınır. Yangın anında reaktif intumesan yapısıyla hızla genleşerek eriyen CPVC borunun açtığı boşluğu mühürleyen sistem, sağladığı F120 (120 dakika / 2 Saat) kesintisiz pasif yangın bütünlüğü ile projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarına tam uyumlu hale getirir.

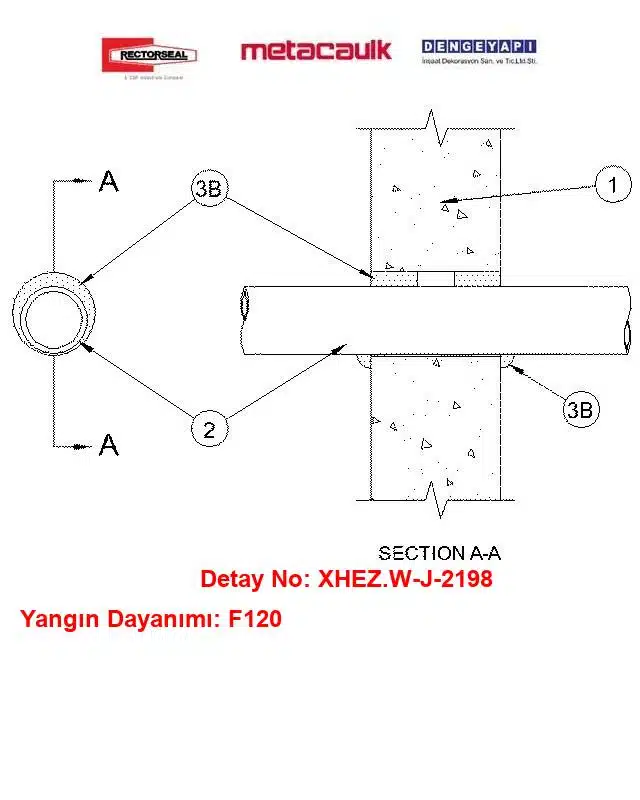

Duvardan Geçen CPVC Boru Pasif Yangın Durdurucu Mastik Detayı — Teknik Bileşenler
1) Duvar
En az 115 mm kalınlığında hafif veya normal ağırlıklı (1600–2400 kg/m³) betonarme beton. Duvar, beton blok ile de oluşturulabilir. Tesisat Deliği için maksimum çap 75 mm (3”).
2) Boru
Nominal 2 in (50 mm) çapa kadar SDR 13.5 Klorlu Polivinil Klorür (CPVC) boru; Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisat sistemlerinde kullanım içindir. Boru, Yangın Durdurucu Sistem içinde konsantrik veya eksantrik yerleştirilebilir. Tesisat Deliği Boşluğu en az 0 mm (noktasal temas) ve en fazla 16 mm (5/8”) olacaktır. Boru, duvar montajının her iki tarafında rijit olarak desteklenecektir.
3) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki bileşenlerden oluşacaktır:
3A) Arka Dolgu Kalıp Malzemesi (İsteğe Bağlı)
Köpük arka dolgu çubuğu, kalıcı kalıp olacak şekilde tesisat deliğine sıkıca yerleştirilecektir. Gerekli Yangın Durdurucu Mastik kalınlığını karşılamak için duvarın her iki yüzeyinden geri bırakılacaktır.
3B) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik
Duvarın her iki yüzeyinde, boşluk içine en az 16 mm (5/8”) kalınlığında Yangın Durdurucu Mastik uygulanacaktır. Noktasal temas bulunan bölgelerde, her iki tarafta boru/alçıpan arayüzüne en az 13 mm (1/2”) çapında sürekli bir mastik kordonu çekilecektir. Ürün: RECTORSEAL — Metacaulk 350i.
Sık Sorulan Sorular
W-J-2198 nedir ve Duvardan Geçen CPVC Boru Pasif Yangın Durdurucu Mastik Detayı hangi uygulamalarda tercih edilir?
W-J-2198, Duvardan Geçen CPVC Boru Pasif Yangın Durdurucu Mastik Detayı için hazırlanmış bir sistem tarifidir. 115 mm ve üzeri kalınlıktaki betonarme veya beton blok duvarlardan geçen, çapı 50 mmu0019ye kadar olan CPVC (yanıcı) borularda kullanılır. Sistemin mastik bileşeni olarak RectorSeal markasının Metacaulk 350i ürünü uygulanır ve UL testlerine göre 120 dakika yangın dayanımı hedeflenir.
W-J-2198 detayında Metacaulk 350i nasıl uygulanır?
W-J-2198 kapsamında, Duvardan Geçen CPVC Boru Pasif Yangın Durdurucu Mastik Detayı için RectorSeal Metacaulk 350i duvarın her iki yüzünde boşluğa en az 16 mm kalınlıkta uygulanır. Noktasal temas olan bölgelerde, her iki tarafta boru ile yüzey arayüzüne en az 13 mm çapında sürekli bir mastik kordonu çekilir. İsteğe bağlı olarak, gerekli mastik kalınlığını ayarlamak ve temiz bir bitiş sağlamak için arka dolgu (köpük çubuk) kalıcı kalıp şeklinde boşluğa sıkıca yerleştirilebilir.
Duvardan geçen CPVC 50 mm boru için W-J-2198u0019de delik ölçüsü ve boşluk toleransları nelerdir?
W-J-2198, Duvardan Geçen CPVC Boru Pasif Yangın Durdurucu Mastik Detayı için tesisat deliği maksimum 75 mm olacak şekilde tarif eder. CPVC boru (SDR 13.5, 50 mmu0019ye kadar) delik içinde konsantrik veya eksantrik yerleştirilebilir. Halka boşluk (annular space) 0 mm (noktasal temas) ile 16 mm arasında olabilir. Boru, duvar montajının her iki tarafında rijit olarak desteklenmelidir. Mastik olarak RectorSeal Metacaulk 350i kullanılır.
W-J-2198 ile sağlanan yangın dayanımı ve belgelendirme nasıldır?
Duvardan Geçen CPVC Boru Pasif Yangın Durdurucu Mastik Detayı (W-J-2198), UL (Underwriters Laboratories) test laboratuvarında değerlendirilen bir sistemdir ve 120 dakika (F120) yangın dayanımı hedefler. Onay tarihi 22/09/2005u0019tir. Sistemde kullanılan ürün RectorSeal Metacaulk 350i olup, ilgili UL sistem kartı ve uygulama talimatları esas alınmalıdır.
W-J-2198 ve Metacaulk 350i, döşeme geçişlerinde de kullanılabilir mi?
Duvardan Geçen CPVC Boru Pasif Yangın Durdurucu Mastik Detayı W-J-2198 öncelikle duvar montajı için tanımlanmıştır. Benzer bileşenlerle döşeme varyantları sistem ailesinde yer alabilir; ancak uygulamadan önce UL sistem kartında W-J-2198u0019in döşeme için öngörülen konfigürasyonları, minimum kalınlıkları ve Metacaulk 350i uygulama kalınlıklarını doğrulamak gerekir.
W-J-2198 detayı hangi boru tipleri için uygundur? Metacaulk 350i metal borularda da kullanılabilir mi?
W-J-2198, Duvardan Geçen CPVC Boru Pasif Yangın Durdurucu Mastik Detayı olarak yanıcı borular (özellikle CPVC, SDR 13.5, 50 mmu0019ye kadar) için tarif edilmiştir. Bu detay, RectorSeal Metacaulk 350i ile birlikte yanıcı boru geçişlerinde kullanılır. Metal borular için farklı UL sistemleri ve malzeme kombinasyonları gerekebilir; bu nedenle metal boru uygulamalarında ilgili sisteme ait ayrı bir detay ve onaylar takip edilmelidir.
Duvardan Geçen CPVC Boru Pasif Yangın Durdurucu Mastik Detayı W-J-2198 — CPVC boru için Döşeme veya Duvar geçişi Yangın Durdurucu Sistem
Duvardan Geçen CPVC Boru Pasif Yangın Durdurucu Mastik Detayı W-J-2198 yangın durdurucu sistemi, özellikle CPVC (yanıcı) boruların geçiş yaptığı alanlarda uygulanarak, yangın güvenliği sağlamak amacıyla tasarlanmıştır. Duvardan Geçen CPVC Boru Pasif Yangın Durdurucu Mastik Detayı Bu sistemin kullanıldığı binalar arasında konut, ticari ve endüstriyel yapılar yer alır. Yangın durdurucu mastik (RECTORSEAL — Metacaulk 350i) uygulaması, tesisat deliği boşluğunda en az 16 mm (5/8”) kalınlıkta gerçekleştirilerek, yangının yayılma riskini azaltır. Ayrıca, sistemin montajı sırasında ulusal yangın koruma yönetmeliklerine (Türkiye Binaların Yangından Korunması Hakkında Yönetmelik) uyulması zorunludur.
Duvardan Geçen CPVC Boru Pasif Yangın Durdurucu Mastik Detayı Yangın durdurucu sistemin uygulanmaması durumunda, yangın anında yayılma riski artmakta ve bu da ciddi can ve mal kaybına yol açabilir. Bu nedenle, yangın durdurucu sistemlerin kullanımı, binaların güvenliğini artırmak adına büyük bir önem taşımaktadır. W-J-2198 sistemi, test edilmiş ve sertifikalı bir çözüm sunarak, yangın güvenliği standartlarına uyum sağlar ve yapıların yangın güvenliğini en üst düzeye çıkarır.
Duvardan Geçen CPVC Boru Pasif Yangın Durdurucu Mastik Detayı Uygulama Esasları
Bu sistem; yanıcı plastik boruların betonarme duvar veya beton blok duvar yapılarından yatay geçişlerini sızdırmaz hale getirmek amacıyla “Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Lab.) Tarafından Test Edilmiştir.” Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi F120 (120 dakika / 2 Saat) olarak tescil edilmiştir.
1. Yapısal Duvar Elemanları Ölçü Sınırları:
-
Duvar Yapısı: En az 114 mm (4-1/2 in.) kalınlıkta takviyeli hafif veya normal yoğunlukta (1600-2400 kg/m³) betonarme yapısal duvar veya UL listeli tescilli beton blok (briket) duvar elemanları.
-
Tesisat Deliği Ölçüsü: Duvar üzerinde açılacak dairesel geçiş deliğinin maksimum çapı 76 mm (3 in.) olmalıdır.
2. Geçiş Yapan Tesisat Tipleri ve Toleransları:
Yangın durdurucu sistem içerisinde konsantrik (merkezlenmiş) ya da eksantrik olarak konumlandırılan ve duvarın her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru geçişi. Geçen boru dış çeperi ile delik kenarı arasındaki anüler boşluk (tesisat deliği boşluğu) en az 0 mm (noktasal temas) ila en fazla 16 mm (5/8 in.) arasında tutulmalıdır.
-
Chlorinated Polyvinyl Chloride (CPVC) Boru: Nominal 51 mm (2 in.) veya daha küçük çapta, SDR 13.5 CPVC borular; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde.
3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:
-
3A. Arka Dolgu Malzemesi (Opsiyonel - Çizimde Gösterilmemiştir): Tesisat deliği içerisine kalıcı kalıp vazifesi görmesi amacıyla polietilen köpük arka dolgu fitili (foam backer rod) sıkıca yerleştirilebilir. Fitil, duvarın her iki yüzeyinde de uygulanacak mastik derinliği kadar boşluk bırakılacak şekilde içeriye sıkıca yerleştirilmelidir.
-
3B. Yangın Durdurucu Mastik:
-
Ürün Adı: Metacaulk 350i.
-
Anüler Boşluk Dolgusu: Tesisat deliği boşluğu içerisine duvarın her iki yüzeyinden itibaren en az 16 mm (5/8 in.) derinlikte kesintisiz mastik uygulanmalı ve duvar yüzeyleriyle tam hem yüz bitirilmelidir.
-
Noktasal Temas Yalıtımı: Borunun duvara sıfır dayandığı noktasal temas (point contact) alanlarında, boru ile duvar birleşim hattına duvarın her iki yüzeyinde en az 13 mm (1/2 in.) çapında/kalınlığında kesintisiz bir mastik fitili/kordonu (bead) uygulanmalıdır.
-
Duvardan Geçen CPVC Boru Pasif Yangın Durdurucu Mastik Detayı Uygulanmazsa Ne Olur?
-
Yatay Yangın ve Duman İlerlemesi: Duvar geçişi boyunca hedeflenen F120 (2 Saat) pasif yangın bütünlüğü koruması elde edilemez. Yangın anında oluşan yüksek sıcaklık ve 51 mm çapındaki CPVC boruların hızla erimesi duvarda açık bir baca etkisi oluşturur. Duvarın her iki yüzeyine en az 16 mm derinlikte uygulanan Metacaulk 350i yangın durdurucu mastik dolgusu veya temas noktalarındaki 13 mm kalınlığındaki mastik fitili (3B) eksik ya da hatalı yapılırsa, borunun erimesiyle açığa çıkan boşluk mühürlenemez. Alevler ve yoğun zehirli duman dalgası komşu yangın kompartımanlarına saniyeler içinde sirayet eder.
-
Yönetmelik ve Mevzuat İhlali: Betonarme duvar geçişlerinde test edilmiş tescilli pasif yangın durdurucu detayların uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı duruma düşürerek yapı denetim süreçlerinde majör teknik uygunsuzluk oluşturur.
