Duvardan Geçen PEX Polietilen Boru Pasif Yangın Durdurucu Mastik Detayı W-J-2220 — Betonarme Duvarda Yanıcı PEX Boru Geçişi için Yangın Durdurucu Sistem
Minimum 150 mm kalınlığındaki betonarme duvarlarda UPONOR Ecoflex ön izolasyonlu PEX boru geçişleri için F120 yangın durdurucu sistem. ASTM E814 ve UL 1479'a göre test edilmiştir.
Detay Bilgileri
Sistem Hakkında
Duvardan Geçen PEX Polietilen Boru Pasif Yangın Durdurucu Mastik Detayı W-J-2220 yangın durdurucu sistemi, minimum 150 mm (6″) kalınlığındaki betonarme duvarlarda UPONOR — ECOFLEX ön-izolasyonlu PEX (yanıcı) boru geçişlerinin güvenli bir şekilde yalıtılması için tasarlanmıştır. Duvardan Geçen PEX Polietilen Boru Pasif Yangın Durdurucu Mastik Detayı Bu sistem, iki kat İntumesan MC Yangın Durdurucu Sargı ve bunu sabitleyen galvanizli çelik kelepçe ile oluşturulmaktadır. Yangın durdurucu mastik kullanıldığında ise L sızdırmazlık performansı sağlanmaktadır. Duvardan Geçen PEX Polietilen Boru Pasif Yangın Durdurucu Mastik Detayı Sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. Bu test süreçleri, sistemin güvenilirliğini ve etkinliğini garanti ederken, uluslararası standartlarla uyumunu da sağlamaktadır.
Kullanılan Ürün ve Uygulama
Duvardan Geçen PEX Polietilen Boru Pasif Yangın Durdurucu Mastik Detayı W-J-2220 yangın durdurucu sistemi, modern yapıların yangın güvenliği açısından kritik bir öneme sahiptir. Yangın koruma yönetmelikleri, binalardaki yangın güvenliğini sağlamak amacıyla geliştirilmiştir. Duvardan Geçen PEX Polietilen Boru Pasif Yangın Durdurucu Mastik Detayı Bu sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiş olup, güvenilirliği ve etkinliği ile dikkat çekmektedir. Yangın durdurucu sistemlerin kullanımı, yangın anında yayılmayı önleyerek, insanların ve mülklerin güvenliğini sağlamaktadır.
Pasif yangın koruma, binaların yangın güvenliğinde önemli bir rol oynamaktadır. Yangın durdurucu sistemler, yangın anında hızlı bir şekilde etkili bir koruma sağlar. Duvardan Geçen PEX Polietilen Boru Pasif Yangın Durdurucu Mastik Detayı Bu tür sistemler, hem ulusal hem de uluslararası standartlarla uyumlu olarak tasarlanmıştır. FM (Factory Mutual) onaylı malzemelerin kullanımı ile inşaat sektöründe yangın güvenliği standartları daha da artırılmaktadır. Yangın durdurucu sistemlerin uygulanması, yangın güvenliğini artırmakla kalmaz, aynı zamanda yangın durumunda yapıların dayanıklılığını da artırmaktadır.
Büyük Çaplı ve Ön Yalıtımlı PEX Hatlarında Zırhlı Yangın Koruması: Metacaulk Wrap Strip ve Çelik Kelepçe Sistemi
Bölgesel ısıtma ağlarında, büyük konut projelerinde ve endüstriyel tesislerde yangın kompartıman duvarlarından geçen nominal 50 mm çapa kadar olan çok katmanlı ve dıştan koruge kılıflı Uponor Ecoflex PEX hatları, yangın esnasında dikey ve yatay alev ilerlemesi açısından en kritik geçiş alanlarıdır. Kalın yanıcı köpük izolasyon ve plastik dış kılıf katmanları yangın anında hızla hacim kaybederek büyük bir boşluk açtığından, bu geçişler yüksek genleşme basıncına sahip tescilli pasif yangın durdurucu mühendislik çözümleriyle korunmalıdır. Duvardan Geçen PEX Polietilen Boru Pasif Yangın Durdurucu Mastik Detayı W-J-2220 sistem detayı, kılıflı ve ön yalıtımlı esnek boru geçişlerini tescil altına alan, uluslararası akredite sertifikalı profesyonel bir metodoloji sunar.
Sistemin sızdırmazlık mimarisi, duvarın her iki yüzeyinde dış kılıf üzerine uygulanan çift kat Metacaulk Wrap Strip (MC Yangın Durdurucu Sargı), sargıyı hapseden özel galvanizli çelik zırh kelepçesi ve opsiyonel duman mastiği kombinasyonuna dayanır. Duvar yüzeyine beton vidalarıyla çift yönlü olarak sabitlenen çelik zırh, genleşen intumesan malzemenin dışarı kaçmasını engelleyerek tüm basıncı içe yönlendirir. Milisaniyeler içinde eriyen kılıf, köpük yalıtımı ve PEX boruyu ezerek geçiş açıklığını tamamen kapatır ve aşılmaz bir kömür bariyeri oluşturur. Duvarın her iki tarafında sağlanan F120 (120 dakika / 2 Saat) kesintisiz pasif yangın bütünlüğü, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarına tam uyumlu hale getirir.
Detay İçeriği Ürünler & Alternatifleri

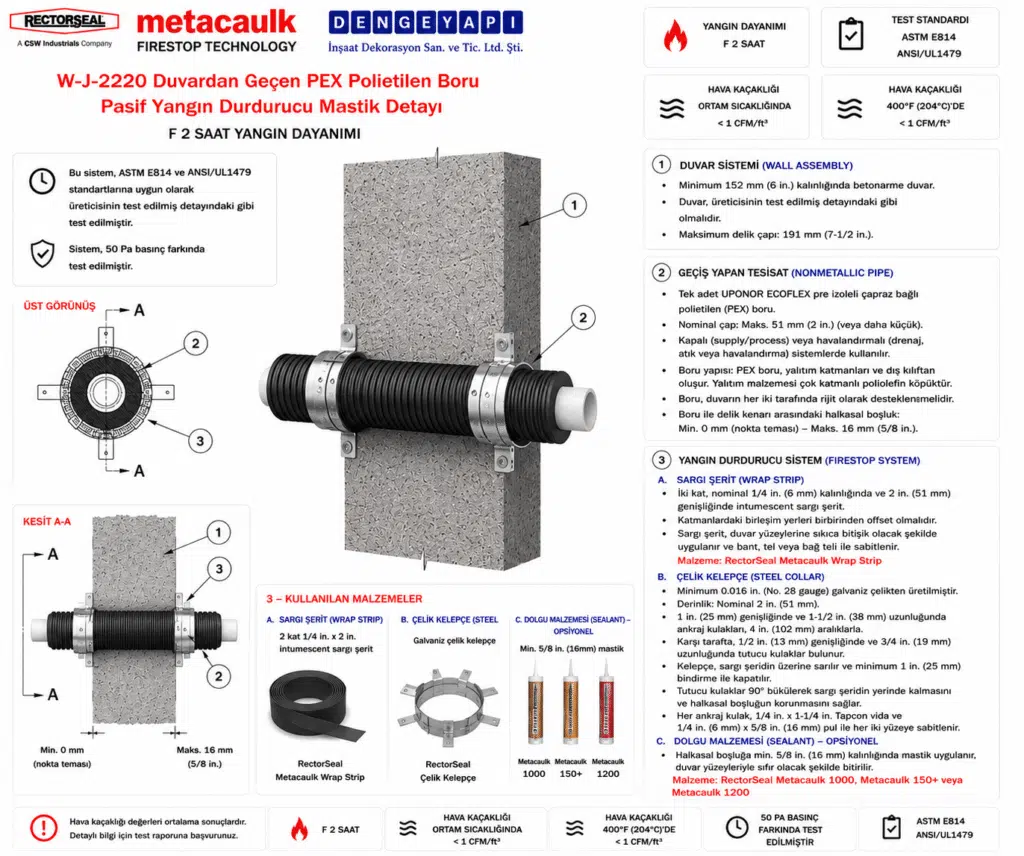

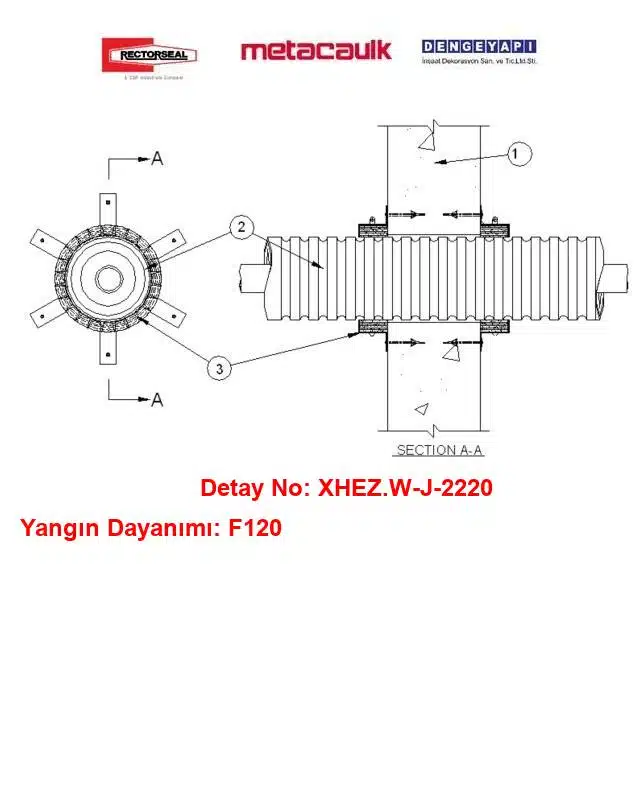

Duvardan Geçen PEX Polietilen Boru Pasif Yangın Durdurucu Mastik Detayı — Teknik Bileşenler
1) Duvar
Minimum 150 mm (6") kalınlığında, hafif veya normal ağırlıklı (yaklaşık 1600–2400 kg/m³) betonarme duvar. Duvar, üreticisinin test edilmiş detayındaki tariflenen şekilde beton bloklarla da oluşturulabilir. Maksimum Tesisat Deliği çapı 190 mm (7,5").
2) Boru
Nominal 50 mm (2") çap veya daha küçük UPONOR — ECOFLEX ön-izolasyonlu çapraz bağlı polietilen (PEX) boru; Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) borulama sistemlerinde kullanım için. ECOFLEX; PEX boru, çok katmanlı poliolefin köpük izolasyon ve dış kılıftan oluşur. Tek bir boru, Yangın Durdurucu Sistem içinde eşmerkezli veya eksantrik yerleştirilebilir. Tesisat Deliği Boşluğu minimum 0 mm (noktasal temas) ile maksimum 16 mm (5/8") arasında olacaktır. Boru, duvarın her iki tarafında rijit olarak desteklenecektir.
3) Yangın Durdurucu Sistem
Sistem aşağıdaki bileşenlerden oluşur:
3A) Yangın Durdurucu Malzeme — Sargı
İki kat, yaklaşık 6 mm kalınlıkta ve 50 mm genişlikte İntumesan MC Yangın Durdurucu Sargı, geçiş yapan borunun çevresine ayrı ayrı sarılacaktır. Ardışık katlardaki ek yerleri şaşırtılacaktır. Sargı, duvarın her iki yüzeyine sıkı şekilde dayandırılacak ve bant veya bağ teli ile sabitlenecektir. Ürün: RECTORSEAL — MC Yangın Durdurucu Sargı (Metacaulk Wrap Strip).
3B) Galvanizli Çelik Zırhlı Yangın Durdurucu Kelepçe
Kelepçe, minimum 0,40 mm kalınlığında galvanizli çelik saçtan imal edilecektir. Kelepçe derinliği nominal 50 mm (2") olacaktır. Her iki duvar yüzeyine sabitlemek için, 25 mm genişliğinde ve 40 mm uzunluğunda ankraj kulakları, 100 mm aralıklarla düzenlenecektir. Ayrıca, ankraj kulaklarının karşısında 12 mm genişliğinde ve 20 mm uzunluğunda sabitleme kulakları bulunacaktır. Kelepçe, sargı üzerine en az 25 mm bindirme yapacak şekilde kapatılacaktır. Sabitleme kulakları, boruya doğru 90° kıvrılarak Tesisat Deliği Boşluğunu korur ve sargıyı tutar. Kelepçe; her ankraj kulağından 6 mm x 30 mm beton vidaları (Tapcon tipi) ve 6 mm çap x 16 mm rondelalar kullanılarak duvarın her iki yüzeyine sabitlenecektir.
3C) Yangın Durdurucu Malzeme — Mastik (İsteğe Bağlı)
Opsiyonel (gösterilmemiş): Minimum 16 mm (5/8") kalınlıkta yangın durdurucu mastik, Boşluk içerisine ve duvarın her iki yüzeyiyle sıfırda bitecek şekilde uygulanacaktır. Ürünler: RECTORSEAL — METACAULK 1000, METACAULK 150+ veya METACAULK 1200. L sızdırmazlık değeri yalnızca 3C maddesindeki mastik kullanıldığında geçerlidir.
Detay Açıklaması
Duvardan Geçen PEX Polietilen Boru Pasif Yangın Durdurucu Mastik Detayı W-J-2220 yangın durdurucu sistemi, yanıcı PEX boru geçişleri için özel olarak tasarlanmış bir çözümdür. Duvardan Geçen PEX Polietilen Boru Pasif Yangın Durdurucu Mastik Detayı Bu sistem, endüstriyel tesislerden konut projelerine kadar geniş bir yelpazede kullanılabilir. Yangın durdurucu sistem, iki kat İntumesan MC Yangın Durdurucu Sargı ile birlikte galvanizli çelik kelepçeler kullanarak geçişleri güvenli bir şekilde yalıtmaktadır.
Bu ürünlerin kullanımı, yangın anında meydana gelebilecek riskleri minimize etmektedir. Yangın durdurucu mastik ile desteklendiğinde, sistem L sızdırmazlık performansı da göstermektedir. Duvardan Geçen PEX Polietilen Boru Pasif Yangın Durdurucu Mastik Detayı Yangın durdurucu sistemlerin kullanılmaması durumunda, yangının yayılma riski artar ve bu da hem malzeme kaybına hem de can kaybına yol açabilir. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik gereği, tesisat geçişlerinde onaylı yangın durdurucu çözümler zorunludur. Bu sistem, uygun ürün ve montaj ile kullanıldığında yönetmeliğe uyum sağlamaktadır.
Duvardan Geçen PEX Polietilen Boru Pasif Yangın Durdurucu Mastik Detayı Uygulama Esasları
Bu sistem; ön yalıtımlı ve dış kılıflı esnek polietilen (PEX) boruların betonarme duvar veya beton blok duvar yapılarından yatay geçişlerini sızdırmaz hale getirmek amacıyla “Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Lab.) Tarafından Test Edilmiştir.” Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi F120 (120 dakika / 2 Saat) olarak tescil edilmiştir.
1. Yapısal Duvar Elemanları Ölçü Sınırları:
-
Duvar Yapısı: En az 152 mm (6 in.) kalınlıkta takviyeli hafif veya normal yoğunlukta (1600-2400 kg/m³) betonarme yapısal duvar veya UL listeli tescilli beton blok (briket) duvar elemanları.
-
Tesisat Deliği Ölçüsü: Duvar üzerinde açılacak dairesel geçiş deliğinin maksimum çapı 191 mm (7-1/2 in.) olmalıdır.
2. Geçiş Yapan Tesisat Tipleri ve Toleransları:
Yangın durdurucu sistem içerisinde konsantrik (merkezlenmiş) ya da eksantrik olarak konumlandırılan ve duvarın her iki tarafında rijit şekilde desteklenen tek bir ön yalıtımlı ve kılıflı PEX boru geçişi. Geçen dış kılıflı tesisat çeperi ile delik kenarı arasındaki anüler boşluk (tesisat deliği boşluğu) en az 0 mm (noktasal temas) ila en fazla 16 mm (5/8 in.) arasında tutulmalıdır.
-
Ön Yalıtımlı ve Kılıflı PEX Boru: Nominal 50 mm (2 in.) veya daha küçük iç çapa sahip Uponor Ecoflex ön yalıtımlı çapraz bağlı polietilen (PEX) boru; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde. Ecoflex boru sistemi; merkezde PEX boru, çok katmanlı poliolefin köpük yalıtım katmanları ve en dışta koruyucu koruge kılıftan (outer sheath) oluşur.
3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:
-
3A. MC Yangın Durdurucu Sargı:
-
Ürün Adı: Metacaulk Wrap Strip.
-
Uygulama Esasları: Nominal 6 mm (1/4 in.) kalınlığında ve 51 mm (2 in.) genişliğinde intumesan şerit. Dış koruge kılıfın çevresine iki kat (two layers) halinde sıkıca sarılacak, ek yerleri şaşırtılacak ve bant ya da bağ teli ile sabitlenecektir.
-
Çift Yönlü Montaj: Sargılar duvarın her iki yüzeyine de duvar yüzeylerine tam dayanacak (butted tightly against both surfaces of wall) şekilde konumlandırılmalıdır.
-
-
3B. Saha Tipi Galvanizli Çelik Kelepçe Zırhı:
-
Ölçü ve Yapı: En az 0.41 mm (28 gauge) kalınlığında galvanizli çelik sacdan imal edilen, 51 mm (2 in.) derinliğinde kelepçe zırhı. Kelepçe üzerinde duvar yüzeylerine montaj için 102 mm (4 in.) aks aralıklarında 25 x 38 mm ölçülerinde sabitleme kulakçıkları ve kulakçıkların karşısında 13 x 19 mm ölçülerinde sargı tutucu tırnaklar (retainer tabs) bulunmalıdır.
-
Montaj: Kelepçe zırhı, sarılan intumesan sargıların üzerine en az 25 mm bindirme yapacak şekilde sarılır. Tutucu tırnaklar sargıyı hapsetmek ve anüler boşluğu korumak amacıyla boruya doğru 90 derece bükülür. Zırh, duvarın her iki yüzeyine de her sabitleme kulakçığından 1/4 in. x 1-1/4 in. (6 x 32 mm) ölçülerinde beton vidaları (Tapcon®) ve 6 x 16 mm (1/4 x 5/8 in.) çelik pullar kullanılarak mekanik olarak sabitlenir.
-
-
3C. Yangın Durdurucu Mastik (Opsiyonel – Çizimde Gösterilmemiştir):
-
Ürün Adı: Metacaulk 1000, Metacaulk 150+ veya Metacaulk 1200.
-
Uygulama: Hava ve duman sızdırmazlığı (L derecelendirmesi) sağlamak amacıyla tesisat deliği anüler boşluğu içerisine duvarın her iki yüzeyinden itibaren en az 16 mm (5/8 in.) derinlikte kesintisiz mastik basılabilir ve duvar yüzeyiyle tam hem yüz bitirilebilir.
-
Duvardan Geçen PEX Polietilen Boru Pasif Yangın Durdurucu Mastik Detayı Uygulanmazsa Ne Olur?
-
Yatay Yangın ve Duman İlerlemesi: Duvar geçişi boyunca hedeflenen F120 (2 Saat) pasif yangın bütünlüğü koruması elde edilemez. Yangın anında oluşan yüksek sıcaklık, dış koruge polietilen kılıfın, kalın poliolefin köpük yalıtım katmanlarının ve merkezdeki PEX borunun hızla eriyip yok olmasına yol açarak duvarda 191 mm çapa kadar açık devasa bir baca etkisi oluşturur. Duvarın her iki yüzeyine monte edilen çelik zırhlı çift kat Metacaulk Wrap Strip intumesan sargı düzenekleri (3A, 3B) veya opsiyonel Metacaulk 1000 yangın durdurucu mastik dolgusu (3C) eksik ya da hatalı yapılırsa, borunun ve yalıtımın erimesiyle açığa çıkan boşluk mühürlenemez. Alevler ve yoğun zehirli duman dalgası komşu yangın kompartımanlarına saniyeler içinde sirayet eder.
-
Yönetmelik ve Mevzuat İhlali: Betonarme duvar geçişlerinde test edilmiş tescilli pasif yangın durdurucu detayların uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı duruma düşürerek yapı denetim süreçlerinde majör teknik uygunsuzluk oluşturur.
Sık Sorulan Sorular
W-J-2220 kodlu Duvardan Geçen PEX Polietilen Boru Pasif Yangın Durdurucu Mastik Detayı nedir ve MC 1000 ile nerede kullanılır?
W-J-2220 kodlu Duvardan Geçen PEX Polietilen Boru Pasif Yangın Durdurucu Mastik Detayı, minimum 150 mm kalınlığındaki betonarme duvarlarda UPONOR ECOFLEX ön-izolasyonlu PEX (yanıcı) boru geçişlerinin yangınla bölümlendirilmesini sağlayan bir sistemdir. Sistemde intümesan sargı ve çelik kelepçe zorunludur; duman ve hava sızdırmazlığı gerektiğinde Metacaulk MC 1000 mastik 16 mm kalınlıkta eklenerek performans tamamlanır.
W-J-2220 detayında PEX 50 mm boru için montaj sırası nasıldır ve MC 1000 mastik nasıl uygulanır?
W-J-2220 detayında nominal 50 mm UPONOR ECOFLEX PEX boru, duvar geçişinde iki kat 6 mm kalınlığında ve 50 mm genişliğinde intümesan sargı ile çevrelenir; ekler şaşırtılır ve sargı her iki yüzeye sıkı bastırılır. Üzerine minimum 0,40 mm galvaniz saçtan, 50 mm derinlikte çelik kelepçe her iki duvar yüzeyine 6×30 mm beton vidaları ve rondelalarla sabitlenir. Duman/ hava sızdırmazlığı arandığında Metacaulk MC 1000, boşluk içine ve her iki yüzeyde sıfırda bitecek şekilde toplam 16 mm kalınlıkta uygulanır.
W-J-2220 detayının yangın dayanımı ve L sızdırmazlık şartları nelerdir; MC 1000 bu performansa nasıl katkı sağlar?
W-J-2220 detayı 120 dakika (F120) yangın dayanımı sağlar. L sızdırmazlık değeri ise yalnızca sistemde yangın durdurucu mastik katmanı kullanıldığında geçerlidir. Bu amaçla Metacaulk MC 1000, W-J-2220 detayında 16 mm kalınlıkta, yüzeyden yüzeye uygulanarak duman/ hava sızdırmazlık performansının sağlanmasına katkı verir.
W-J-2220 detayında delik çapı ve boşluk toleransları nedir; MC 1000 ile boşlukların kapatılması nasıl yapılır?
W-J-2220 detayında maksimum tesisat deliği çapı 190 mm’dir. PEX boru ile duvar arasındaki boşluk 0 mm (noktasal temas) ile 16 mm arasında olmalıdır ve boru duvarın her iki tarafında rijit desteklenmelidir. Duman sızdırmazlığı hedeflendiğinde bu boşluk, Metacaulk MC 1000 mastikle doldurulur ve her iki yüzeyde sıfırda bitirilir.
W-J-2220 detayı hangi belgelere dayanmaktadır ve MC 1000’in uygunluğu nasıldır?
W-J-2220 detayı, UL (Underwriters Laboratories) testlerine dayanmaktadır; üretici RectorSeal, marka Metacaulk’tır ve onay tarihi 26/06/2008’dir. Bu sistem kapsamında Metacaulk MC 1000 mastik, W-J-2220 detayında opsiyonel sızdırmazlık katmanı olarak listelenmiştir; ayrıca Metacaulk 150+ veya Metacaulk 1200 da alternatif olarak kullanılabilir.
W-J-2220 kodu ne anlama geliyor?
W-J-2220, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Beton veya Yığma Duvar · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
