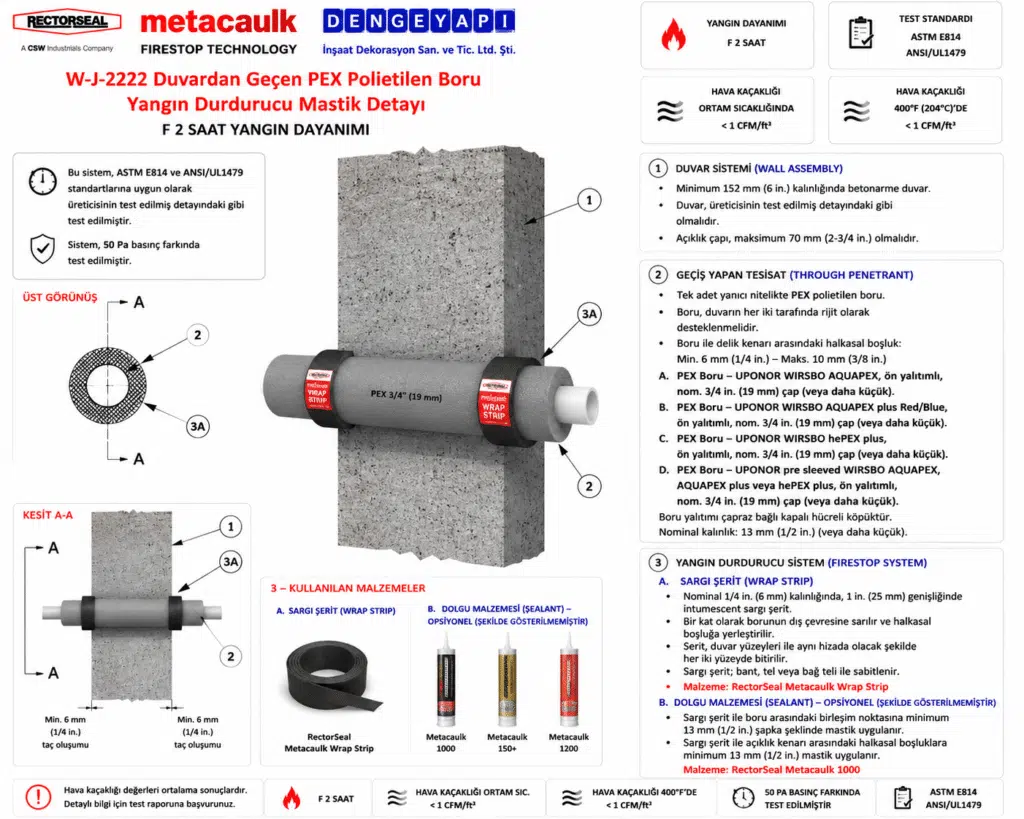

Duvardan Geçen PEX Polietilen Boru Yangın Durdurucu Mastik Detayı W-J-2222 — Betonarme duvarda PEX boru geçişi için intumesan sargı ve mastikli yangın durdurucu sistem

Duvardan Geçen PEX Polietilen Boru Yangın Durdurucu Mastik Detayı Yangın durdurucu sistem, betonarme duvarlardan geçen PEX tesisatlarının yangın güvenliğini sağlamak amacıyla geliştirilmiştir. Bu sistem, kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) PEX hatları için uygundur. Yangın durdurucu sistemin temel bileşenleri olan MC Yangın Durdurucu Sargı ve Metacaulk 1000 mastik, sistemin etkinliğini artırarak sızdırmazlık sağlar. PEX boruların duvarın her iki tarafında rijit şekilde desteklenmesi, yangın anında sistemin performansını yükseltmektedir. Bu sistem, konut, ofis ve sağlık yapıları gibi farklı mekanlarda güvenle kullanılabilmektedir.

Duvardan Geçen PEX Polietilen Boru Yangın Durdurucu Mastik Detayı Yangın durdurucu sistemin uygulanmaması durumunda, yangının yayılması ve can kaybı gibi riskler artmaktadır. Yangın anında etkili bir koruma sağlamak için bu sistemin kullanılması gerekmektedir. Denge Yapı’nın yangın durdurucu sistemleri, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına uygun olarak tasarlanmış ve test edilmiştir. Bu sayede projelerde güvenilir bir çözüm sunarak, yapının yangın güvenliğini en üst düzeye çıkarmaktadır.

Duvardan Geçen PEX Polietilen Boru Yangın Durdurucu Mastik Detayı Uygulama Esasları

Bu sistem; ön yalıtımlı polietilen (PEX) boruların betonarme duvar veya beton blok duvar yapılarından yatay geçişlerini sızdırmaz hale getirmek amacıyla “Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Lab.) Tarafından Test Edilmiştir.” Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi F120 (120 dakika / 2 Saat) olarak tescil edilmiştir.

1. Yapısal Duvar Elemanları Ölçü Sınırları:

• Duvar Yapısı: En az 152 mm (6 in.) kalınlıkta takviyeli hafif veya normal yoğunlukta ($1600-2400\text{ kg/m}^3$) betonarme yapısal duvar veya UL listeli tescilli beton blok (briket) duvar elemanları.

• Tesisat Deliği Ölçüsü: Duvar üzerinde açılacak dairesel geçiş deliğinin maksimum çapı 70 mm (2-3/4 in.) olmalıdır.

2. Geçiş Yapan Tesisat Tipleri ve Toleransları:

Duvardan Geçen PEX Polietilen Boru Yangın Durdurucu Mastik Detayı Yangın durdurucu sistem içerisinde konsantrik (merkezlenmiş) ya da eksantrik olarak konumlandırılan ve duvarın her iki tarafında rijit şekilde desteklenen tek bir ön yalıtımlı PEX boru veya tüp geçişi. Geçen yalıtımlı hat dış çeperi ile delik kenarı arasındaki anüler boşluk (tesisat deliği boşluğu) en az 6 mm (1/4 in.) ila en fazla 10 mm (3/8 in.) arasında tutulmalıdır.

• A. Ön Yalıtımlı PEX Boru: Nominal 19 mm (3/4 in.) veya daha küçük çapta Uponor Wirsbo AquaPEX ön yalıtımlı PEX boru; kapalı veya havalıklı sistemlerde. Boru yalıtımı nominal 13 mm (1/2 in.) veya daha ince kapalı hücreli çapraz bağlı polietilen köpük olmalıdır.

• B. Renkli Ön Yalıtımlı PEX Boru: Nominal 19 mm (3/4 in.) veya daha küçük çapta Uponor Wirsbo AquaPEX Plus Red / Blue ön yalıtımlı PEX boru; kapalı veya havalıklı sistemlerde. Boru yalıtımı nominal 13 mm (1/2 in.) veya daha ince kapalı hücreli çapraz bağlı polietilen köpük olmalıdır.

• C. Oksijen Bariyerli Ön Yalıtımlı PEX Boru: Nominal 19 mm (3/4 in.) veya daha küçük çapta Uponor Wirsbo hePEX Plus ön yalıtımlı PEX boru; kapalı veya havalıklı sistemlerde. Boru yalıtımı nominal 13 mm (1/2 in.) veya daha ince kapalı hücreli çapraz bağlı polietilen köpük olmalıdır.

• D. Kılıflı ve Ön Yalıtımlı PEX Boru: Nominal 19 mm (3/4 in.) veya daha küçük çapta Uponor Wirsbo AquaPEX, AquaPEX Plus veya hePEX Plus kendinden koruyucu koruge kılıflı ve ön yalıtımlı PEX boru; kapalı veya havalıklı sistemlerde. Boru kılıfı, boru ile yalıtım arasında yer alan koruge plastik kılıftır; boru yalıtımı nominal 13 mm (1/2 in.) veya daha ince kapalı hücreli köpük olmalıdır.

3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:

• 3A. MC Yangın Durdurucu Sargı:

  • Ürün Adı: Metacaulk Wrap Strip.

  • Uygulama Esasları: Nominal 6 mm (1/4 in.) kalınlığında ve 25 mm (1 in.) genişliğinde intumesan şerit. Geçen yalıtımlı borunun dış çevresine kesintisiz olarak tek kat sarılacak, alüminyum/kağıt bant veya bağ teli ile sabitlenecektir.

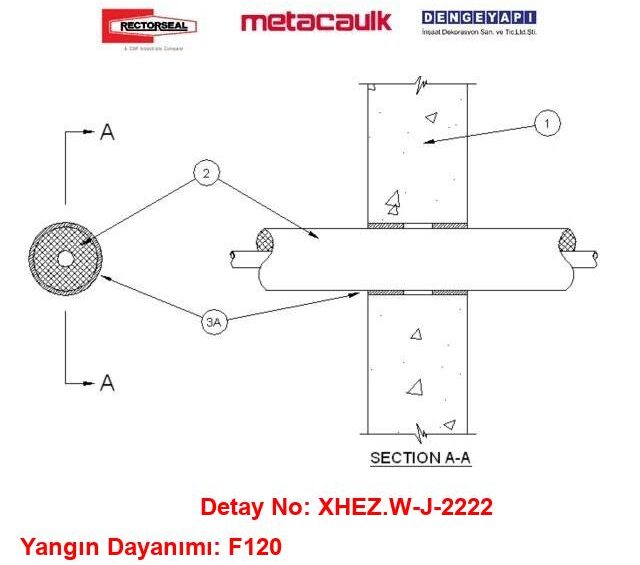

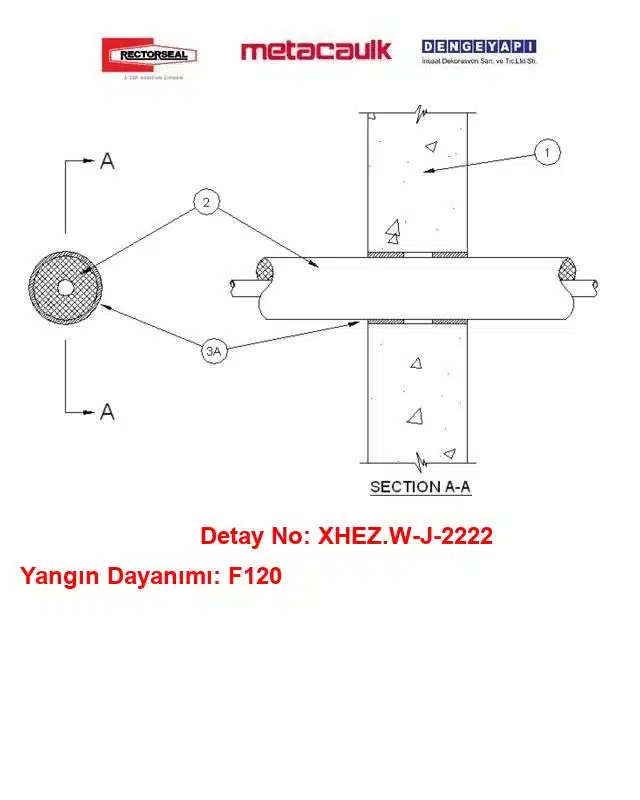

  • Çift Yönlü Montaj: Hazırlanan intumesan sargı grupları, duvarın her iki yüzeyindeki anüler boşlukların içerisine sürülecektir. Sargıların dış kenarları duvar yüzeyleriyle tam hem yüz (flush) olacak şekilde hizalanmalıdır (Bkz. SECTION A-A – 3A).

• 3B. Yangın Durdurucu Mastik (Opsiyonel – Çizimde Gösterilmemiştir):

  • Ürün Adı: Metacaulk 1000.

  • Uygulama: Hava ve duman sızdırmazlığı (L derecelendirmesi) sağlamak amacıyla; boru ile intumesan sargı birleşim hattına duvarın her iki yüzeyinde en az 13 mm (1/2 in.) kalınlığında kesintisiz bir mastik tacı (crown bead) uygulanabilir. Ayrıca intumesan sargı ile duvar deliği kenarı arasında kalan anüler boşluğa en az 13 mm (1/2 in.) derinlikte mastik doldurulabilir.

Duvardan Geçen PEX Polietilen Boru Yangın Durdurucu Mastik Detayı Uygulanmazsa Ne Olur?

• Yatay Yangın ve Duman İlerlemesi: Duvar geçişi boyunca hedeflenen F120 (2 Saat) pasif yangın bütünlüğü koruması elde edilemez. Yangın anında oluşan yüksek sıcaklık, hem dış köpük yalıtımının hem de içerideki PEX borunun hızla erimesine yol açarak duvarda açık bir baca etkisi oluşturur. Duvarın her iki yüzeyine anüler boşluk içine sürülen Metacaulk Wrap Strip intumesan sargıları (3A) veya sızdırmazlığı tamamlayan Metacaulk 1000 mastik uygulaması (3B) eksik ya da hatalı yapılırsa, borunun ve yalıtımın erimesiyle açığa çıkan boşluk mühürlenemez. Alevler ve yoğun zehirli duman dalgası komşu yangın kompartımanlarına saniyeler içinde sirayet eder.

• Yönetmelik ve Mevzuat İhlali: Betonarme duvar geçişlerinde test edilmiş tescilli pasif yangın durdurucu detayların uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı duruma düşürerek yapı denetim süreçlerinde majör teknik uygunsuzluk oluşturur.
