Duvardan Geçen PEX Polietilen Boru Yangın Yalıtımı Kelepçe Detayı W-J-2224 — Betonarme duvarda PEX boru geçişi için Yangın Durdurucu Sistem (L değeri için bkz. 3B)

Duvardan Geçen PEX Polietilen Boru Yangın Yalıtımı Kelepçe Detayı W-J-2224 yangın durdurucu sistemi, betonarme duvarlarda PEX boru geçişlerinin yangın güvenliğini sağlamak için geliştirilmiştir. Duvardan Geçen PEX Polietilen Boru Yangın Yalıtımı Kelepçe Detayı Bu sistem, hem konut hem de ticari binalarda kullanılmakta olup, mekanik odalardan koridor veya mahallere geçen PEX boru geçişlerinde etkili bir şekilde uygulanmaktadır. Yangın durdurucu kelepçeler, yangın anında genişleyerek sızdırmazlık sağlarken, yangın durdurucu mastik de Tesisat Deliği Boşluğu'nu tamamen kaplayarak yangının yayılmasını engeller.

Denge Yapı'nın sunduğu bu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik'e uygunluk göstererek, yangın güvenliği standartlarına tam uyum sağlamaktadır. Yangın durdurucu sistemlerin uygulanmaması durumunda, yangın riski önemli ölçüde artmakta ve bu da maddi hasar ve insan hayatı açısından büyük tehlikeler oluşturabilmektedir. Duvardan Geçen PEX Polietilen Boru Yangın Yalıtımı Kelepçe Detayı W-J-2224 sistemi ile, binaların yangın güvenliği artırılmakta, yangın bölmelerinin bütünlüğü korunmakta ve potansiyel zararların önüne geçilmektedir.

Duvardan Geçen PEX Polietilen Boru Yangın Durdurucu Kelepçe Detayı Uygulama Esasları

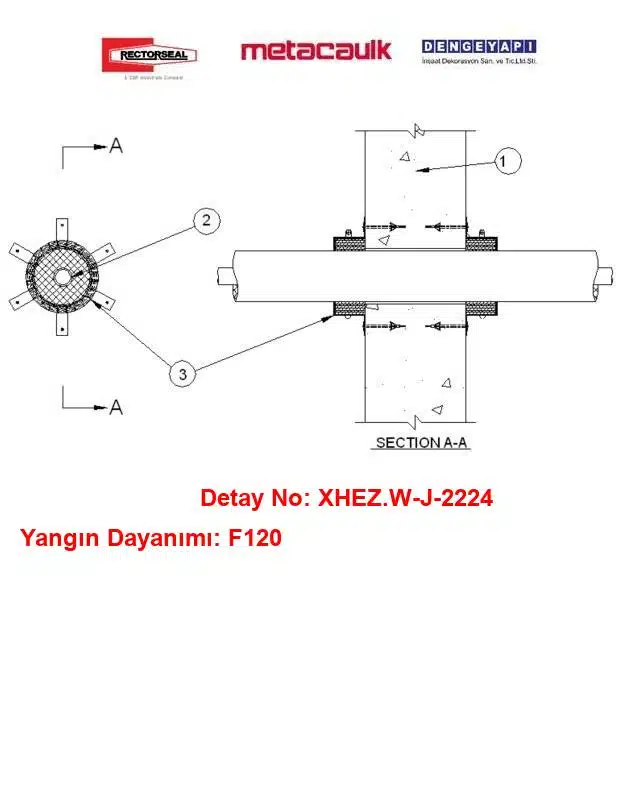

Bu sistem; ön yalıtımlı polietilen (PEX) boruların betonarme duvar veya beton blok duvar yapılarından yatay geçişlerini sızdırmaz hale getirmek amacıyla “Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Lab.) Tarafından Test Edilmiştir.” Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi F120 (120 dakika / 2 Saat) olarak tescil edilmiştir.

1. Yapısal Duvar Elemanları Ölçü Sınırları:

• Duvar Yapısı: En az 152 mm (6 in.) kalınlıkta takviyeli hafif veya normal yoğunlukta (1600-2400 kg/m³) betonarme yapısal duvar veya UL listeli tescilli beton blok (briket) duvar elemanları.

• Tesisat Deliği Ölçüsü: Duvar üzerinde açılacak geçiş deliğinin çapı, yalıtımlı borunun dış çapından 6 ila 25 mm (1/4 ila 1 in.) daha geniş olacak şekilde açılmalıdır.

2. Geçiş Yapan Tesisat Tipleri ve Toleransları:

Yangın durdurucu sistem içerisinde konsantrik (merkezlenmiş) ya da eksantrik olarak konumlandırılan ve duvarın her iki tarafında rijit şekilde desteklenen tek bir ön yalıtımlı PEX boru veya tüp geçişi. Geçen yalıtımlı hat dış çeperi ile delik kenarı arasındaki boşluk (tesisat deliği boşluğu) en az 6 mm (1/4 in.) ila en fazla 10 mm (3/8 in.) arasında tutulmalıdır.

• A. Ön Yalıtımlı PEX Boru: Nominal 19 mm (3/4 in.) veya daha küçük çapta Uponor Wirsbo AquaPEX ön yalıtımlı PEX boru; kapalı veya havalıklı sistemlerde. Boru yalıtımı nominal 13 mm (1/2 in.) veya daha ince kapalı hücreli çapraz bağlı polietilen köpük olmalıdır.

• B. Renkli Ön Yalıtımlı PEX Boru: Nominal 19 mm (3/4 in.) veya daha küçük çapta Uponor Wirsbo AquaPEX Plus Red / Blue ön yalıtımlı PEX boru; kapalı veya havalıklı sistemlerde. Boru yalıtımı nominal 13 mm (1/2 in.) veya daha ince kapalı hücreli çapraz bağlı polietilen köpük olmalıdır.

• C. Oksijen Bariyerli Ön Yalıtımlı PEX Boru: Nominal 19 mm (3/4 in.) veya daha küçük çapta Uponor Wirsbo hePEX Plus ön yalıtımlı PEX boru; kapalı veya havalıklı sistemlerde. Boru yalıtımı nominal 13 mm (1/2 in.) veya daha ince kapalı hücreli çapraz bağlı polietilen köpük olmalıdır.

• D. Kılıflı ve Ön Yalıtımlı PEX Boru: Nominal 19 mm (3/4 in.) veya daha küçük çapta Uponor Wirsbo AquaPEX, AquaPEX Plus veya hePEX Plus kendinden koruyucu koruge kılıflı ve ön yalıtımlı PEX boru; kapalı veya havalıklı sistemlerde. Boru kılıfı, boru ile yalıtım arasında yer alan koruge plastik kılıftır; boru yalıtımı nominal 13 mm (1/2 in.) veya daha ince kapalı hücreli köpük olmalıdır.

3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:

• 3A. MC Yangın Durdurucu Kelepçe:

  • Ürün Adı: Metacaulk Pipe Collar (MC Yangın Durdurucu Kelepçe).

  • Uygulama Esasları: Geçen yalıtımlı borunun dış çapına uygun boyutta seçilmiş, içi yüksek genleşmeli intumesan malzeme ile kaplı galvanizli çelik kelepçe düzeneği.

  • Çift Yönlü Montaj: Kelepçeler duvarın her iki yüzeyine de monte edilmelidir. Kelepçe sabitleme kulakçıklarının her birinden, 1/4 in. x 1-1/4 in. (nominal 6 x 32 mm) ölçülerinde beton/duvar tipi sabitleme vidaları (Tapcon®) kullanılarak beton duvar yüzeyine mekanik olarak sabitlenmelidir.

• 3B. Yangın Durdurucu Mastik (Opsiyonel - Çizimde Gösterilmemiştir):

  • Ürün Adı: Metacaulk 1000, Metacaulk 150+ veya Metacaulk 1200.

  • Uygulama: Duman ve gaz sızdırmazlığı (L derecelendirmesi) sağlamak amacıyla tesisat deliği anüler boşluğu içerisine duvarın her iki yüzeyinden itibaren en az 13 mm (1/2 in.) derinlikte kesintisiz mastik basılabilir ve duvar yüzeyiyle tam hem yüz bitirilebilir.

Duvardan Geçen PEX Polietilen Boru Yangın Yalıtımı Kelepçe Detayı Uygulanmazsa Ne Olur?

• Yatay Yangın ve Duman İlerlemesi: Duvar geçişi boyunca hedeflenen F120 (2 Saat) pasif yangın bütünlüğü koruması elde edilemez. Yangın anında oluşan yüksek sıcaklık, hem dış köpük yalıtımının hem de içerideki PEX borunun hızla erimesine yol açarak duvarda açık bir baca etkisi oluşturur. Duvarın her iki yüzeyine monte edilen fabrikasyon intumesan kelepçeler (3A) eksik ya da hatalı yapılırsa, borunun ve yalıtımın erimesiyle açığa çıkan boşluk mühürlenemez. Alevler ve yoğun zehirli duman dalgası komşu yangın kompartımanlarına saniyeler içinde sirayet eder.

• Yönetmelik ve Mevzuat İhlali: Betonarme duvar geçişlerinde test edilmiş tescilli pasif yangın durdurucu detayların uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı duruma düşürerek yapı denetim süreçlerinde majör teknik uygunsuzluk oluşturur.
