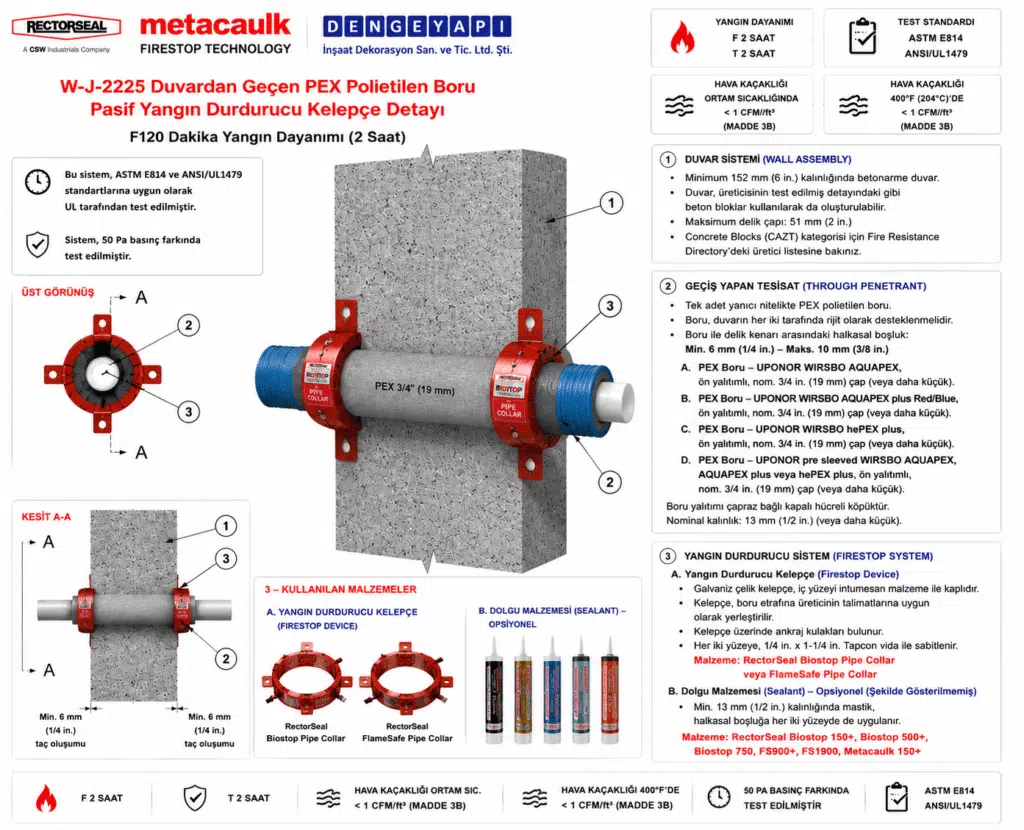

Duvardan Geçen PEX Polietilen Boru Pasif Yangın Durdurucu Kelepçe Detayı W-J-2225 — Betonarme duvarda PEX yanıcı boru geçişi için kelepçeli yangın durdurucu sistem

Duvardan Geçen PEX Polietilen Boru Pasif Yangın Durdurucu Kelepçe Detayı W-J-2225 yangın durdurucu sistem, özellikle en az 150 mm kalınlığındaki betonarme duvarlarda PEX yanıcı boru geçişleri için tasarlanmıştır. Duvardan Geçen PEX Polietilen Boru Pasif Yangın Durdurucu Kelepçe Detayı Bu sistem, PEX boruların geçişini güvenli bir şekilde sağlarken, duman ve alev geçişini de engeller. Yangın durdurucu sistem, galvanizli çelik zırhlı kelepçe ve yangın durdurucu mastik kullanılarak oluşturulmaktadır. Bu sayede, yangın kompartımanlarında duman sızdırmazlığı sağlanırken, yangın anındaki riskler de minimize edilir.

Duvardan Geçen PEX Polietilen Boru Pasif Yangın Durdurucu Kelepçe Detayı Yangın durdurucu sistemin kullanılması, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik kapsamında gereklidir. Bu yönetmelik, yapıların güvenliğini sağlamak için yangın durdurucu sistemlerin uygulanmasını şart koşmaktadır. Yangın durdurucu sistemlerin uygulanmaması durumunda, yangın anında dumanın yayılması ve alevlerin kontrol edilememesi gibi ciddi tehlikeler ortaya çıkabilir. Bu nedenle, Duvardan Geçen PEX Polietilen Boru Pasif Yangın Durdurucu Kelepçe Detayı W-J-2225 yangın durdurucu sistemi, hem yapısal bütünlük hem de insan güvenliği açısından kritik bir öneme sahiptir.

Duvardan Geçen PEX Polietilen Boru Pasif Yangın Durdurucu Kelepçe Detayı Uygulama Esasları

Bu sistem; ön yalıtımlı polietilen (PEX) boruların betonarme duvar veya beton blok duvar yapılarından yatay geçişlerini sızdırmaz hale getirmek amacıyla “Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Lab.) Tarafından Test Edilmiştir.” Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi F120 (120 dakika / 2 Saat) olarak tescil edilmiştir.

1. Yapısal Duvar Elemanları Ölçü Sınırları:

• Duvar Yapısı: En az 152 mm (6 in.) kalınlıkta takviyeli hafif veya normal yoğunlukta ($1600-2400\text{ kg/m}^3$) betonarme yapısal duvar veya UL listeli tescilli beton blok (briket) duvar elemanları.

• Tesisat Deliği Ölçüsü: Duvar üzerinde açılacak dairesel geçiş deliğinin maksimum çapı 51 mm (2 in.) olmalıdır.

2. Geçiş Yapan Tesisat Tipleri ve Toleransları:

Yangın durdurucu sistem içerisinde konsantrik (merkezlenmiş) ya da eksantrik olarak konumlandırılan ve duvarın her iki tarafında rijit şekilde desteklenen tek bir ön yalıtımlı PEX boru veya tüp geçişi. Geçen yalıtımlı hat dış çeperi ile delik kenarı arasındaki anüler boşluk (tesisat deliği boşluğu) en az 6 mm (1/4 in.) ila en fazla 10 mm (3/8 in.) arasında tutulmalıdır.

• A. Ön Yalıtımlı PEX Boru: Nominal 19 mm (3/4 in.) veya daha küçük çapta Uponor Wirsbo AquaPEX ön yalıtımlı PEX boru; kapalı veya havalıklı sistemlerde. Boru yalıtımı nominal 13 mm (1/2 in.) veya daha ince kapalı hücreli çapraz bağlı polietilen köpük olmalıdır.

• B. Renkli Ön Yalıtımlı PEX Boru: Nominal 19 mm (3/4 in.) veya daha küçük çapta Uponor Wirsbo AquaPEX Plus Red / Blue ön yalıtımlı PEX boru; kapalı veya havalıklı sistemlerde. Boru yalıtımı nominal 13 mm (1/2 in.) veya daha ince kapalı hücreli çapraz bağlı polietilen köpük olmalıdır.

• C. Oksijen Bariyerli Ön Yalıtımlı PEX Boru: Nominal 19 mm (3/4 in.) veya daha küçük çapta Uponor Wirsbo hePEX Plus ön yalıtımlı PEX boru; kapalı veya havalıklı sistemlerde. Boru yalıtımı nominal 13 mm (1/2 in.) veya daha ince kapalı hücreli çapraz bağlı polietilen köpük olmalıdır.

• D. Kılıflı ve Ön Yalıtımlı PEX Boru: Nominal 19 mm (3/4 in.) veya daha küçük çapta Uponor Wirsbo AquaPEX, AquaPEX Plus veya hePEX Plus kendinden koruyucu koruge kılıflı ve ön yalıtımlı PEX boru; kapalı veya havalıklı sistemlerde. Boru yalıtımı nominal 13 mm (1/2 in.) veya daha ince kapalı hücreli köpük olmalıdır.

3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:

• 3A. MC Yangın Durdurucu Kelepçe:

  • Ürün Adı: Biostop Pipe Collar, FlameSafe Pipe Collar veya Metacaulk Pipe Collar.

  • Uygulama Esasları: Geçen yalıtımlı borunun dış çapına uygun boyutta seçilmiş, içi yüksek genleşmeli intumesan malzeme ile kaplı galvanizli çelik kelepçe düzeneği.

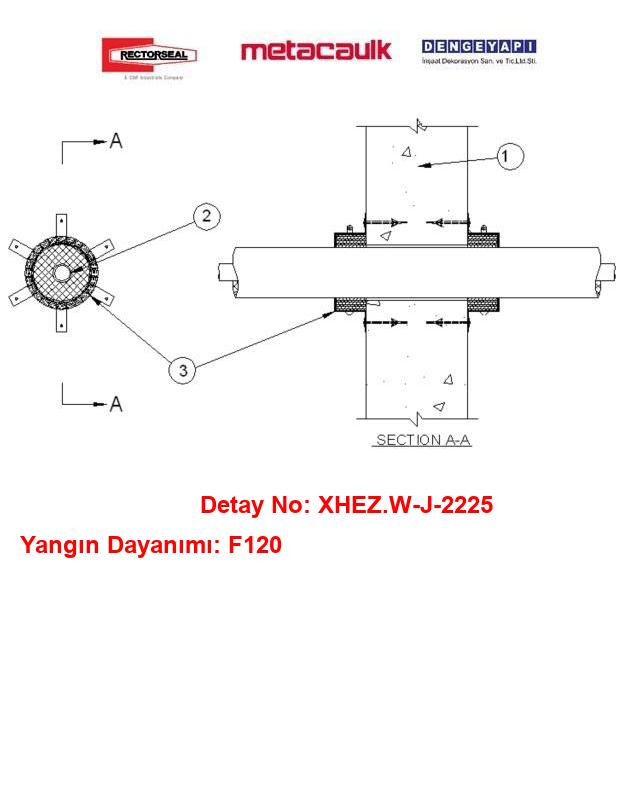

  • Çift Yönlü Montaj: Kelepçeler duvarın her iki yüzeyine de monte edilmelidir. Kelepçe sabitleme kulakçıklarının her birinden, 1/4 in. x 1-1/4 in. (nominal 6 x 32 mm) ölçülerinde beton/duvar tipi sabitleme vidaları (Tapcon®) kullanılarak beton duvar yüzeyine mekanik olarak sabitlenmelidir (Bkz. SECTION A-A – 3).

• 3B. Yangın Durdurucu Mastik (Opsiyonel – Çizimde Gösterilmemiştir):

  • Ürün Adı: Metacaulk MC 150+, Biostop 150+, Biostop 500+, Biostop 750, FlameSafe FS900+ veya FlameSafe FS1900.

  • Uygulama: Hava ve duman sızdırmazlığı (L Rating) elde etmek amacıyla, tesisat deliği anüler boşluğu içerisine duvarın her iki yüzeyinden itibaren en az 13 mm (1/2 in.) derinlikte kesintisiz mastik basılabilir ve duvar yüzeyiyle tam hem yüz bitirilebilir.

Duvardan Geçen PEX Polietilen Boru Pasif Yangın Durdurucu Kelepçe Detayı Uygulanmazsa Ne Olur?

• Yatay Yangın ve Duman İlerlemesi: Duvar geçişi boyunca hedeflenen F120 (2 Saat) pasif yangın bütünlüğü koruması elde edilemez. Yangın anında oluşan yüksek sıcaklık, hem dış köpük yalıtımının hem de içerideki PEX borunun hızla erimesine yol açarak duvarda açık bir baca etkisi oluşturur. Duvarın her iki yüzeyine monte edilen fabrikasyon intumesan kelepçeler (3A) eksik ya da hatalı yapılırsa, borunun ve yalıtımın erimesiyle açığa çıkan boşluk mühürlenemez. Alevler ve yoğun zehirli duman dalgası komşu yangın kompartımanlarına saniyeler içinde sirayet eder.

• Yönetmelik ve Mevzuat İhlali: Betonarme duvar geçişlerinde test edilmiş tescilli pasif yangın durdurucu detayların uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı duruma düşürerek yapı denetim süreçlerinde majör teknik uygunsuzluk oluşturur.
