Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Kelepçe Detayı W-J-2239 — PVC/uPVC Boru Duvar Geçişi İçin Yangın Durdurucu Sistem

Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Kelepçe Detayı W-J-2239 yangın durdurucu sistemi, kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisatlarda kullanılmak üzere tasarlanmıştır. Hastane, okul, alışveriş merkezi, konut ve endüstriyel tesis gibi birçok alanda uygulanabilmektedir. Bu sistem, yangın durdurucu mastik, MC Yangın Durdurucu Kelepçe ve MC Yangın Durdurucu Sargı gibi ürünlerden oluşarak, duvar geçişlerinde yüksek sızdırmazlık sağlamaktadır.

Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Kelepçe Detayı Yangın durdurucu sistemin kullanılmaması durumunda, yangın anında duman ve alevlerin geçişi sağlanarak, yangının yayılması hızlanabilir. Bu durum, can ve mal güvenliğini tehlikeye atmakta ve yangın hasarlarının büyümesine neden olmaktadır. Ayrıca, sistemin test edilmesi ve sertifikalandırılması, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygunluk göstermektedir. Böylece, bu sistem, yangın güvenliği standartlarını karşılamakta ve yapılarda yangın güvenliğini artırmaktadır.

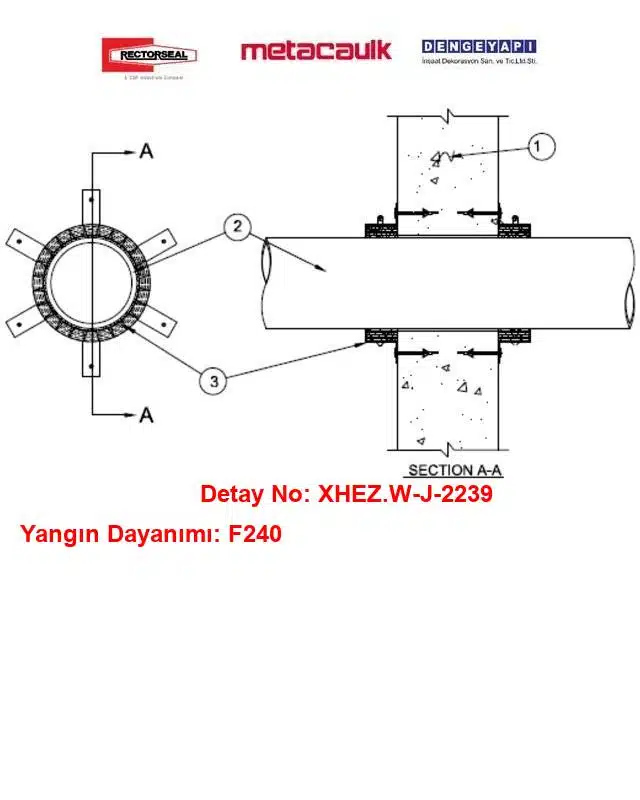

Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Kelepçe Detayı Uygulama Esasları

Bu sistem; yanıcı plastik boruların betonarme duvar veya beton blok duvar yapılarından yatay geçişlerini sızdırmaz hale getirmek amacıyla “Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Lab.) Tarafından Test Edilmiştir.” Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi F240 (240 dakika / 4 Saat) olarak tescil edilmiştir.

1. Yapısal Duvar Elemanları Ölçü Sınırları :

• Duvar Yapısı: En az 152 mm (6 in.) kalınlıkta takviyeli hafif veya normal yoğunlukta ($1600-2400\text{ kg/m}^3$) betonarme yapısal duvar veya UL listeli tescilli beton blok (briket) duvar elemanları.

• Tesisat Deliği Ölçüsü: Duvar üzerinde açılacak dairesel geçiş deliğinin maksimum çapı 127 mm (5 in.) olmalıdır.

2. Geçiş Yapan Tesisat Tipleri ve Toleransları :

Yangın durdurucu sistem içerisinde merkezlenmiş (konsantrik) ya da eksantrik olarak konumlandırılan ve duvarın her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru geçişi. Geçen boru dış çeperi ile delik kenarı arasındaki anüler boşluk (tesisat deliği boşluğu) en az 0 mm (noktasal temas) ila en fazla 13 mm (1/2 in.) arasında olmalıdır.

• A. Polyvinyl Chloride (PVC veya uPVC) Boru: Nominal 100 mm (4 in.) veya daha küçük çapta, Schedule 40 dolu (solid core) gövdeli PVC ya da uPVC borular; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde.

• B. Unplasticized Polyvinyl Chloride (uPVC) Boru: Nominal 100 mm (4 in.) veya daha küçük çapta, SDR 41, SDR 33 veya SDR 26 uPVC borular; kapalı ya da havalıklı sistemlerde.

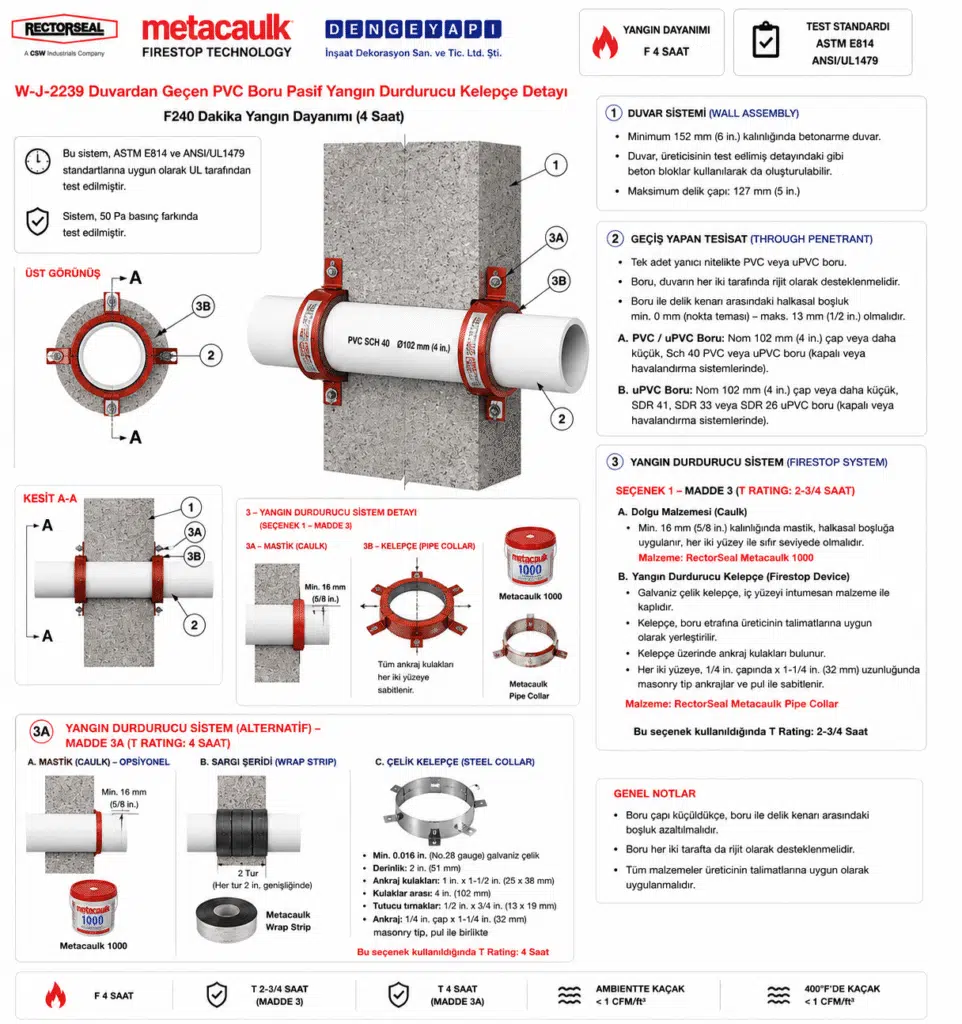

3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:

Sistem, projenin performans kriterlerine göre iki ayrı tescilli konfigürasyon ile uygulanabilir:

Standart Uygulama :

• 3A. Yangın Durdurucu Mastik : Tesisat deliği boşluğu içerisine duvarın her iki yüzeyinden itibaren en az 16 mm (5/8 in.) derinlikte kesintisiz mastik uygulanmalı ve duvar yüzeyleriyle tamamen hem yüz olarak bitirilmelidir.

  • Ürün Adı: Metacaulk 1000.

• 3B. MC Yangın Durdurucu Kelepçe (Firestop Device – Collar): Geçen borunun dış çapına uygun boyutta seçilmiş, içi intumesan malzeme ile kaplı galvanizli çelik kelepçe düzeneği. Kelepçeler duvarın her iki yüzeyine de monte edilmelidir. Kelepçe sabitleme kulakçıklarının (anchor tabs) her birinden, 6 mm (1/4 in.) çapında ve 32 mm (1-1/4 in.) uzunluğunda beton/duvar tipi mekanik dübeller kullanılarak beton duvar yüzeyine sabitlenmelidir.

  • Ürün Adı: Metacaulk Pipe Collar (MC Yangın Durdurucu Kelepçe).

Alternatif Yüksek Performans Uygulaması :

• 3A-A. Yangın Durdurucu Mastik : Boşluk içerisine duvarın her iki yüzeyinden en az 16 mm (5/8 in.) derinlikte Metacaulk 1000 mastik uygulaması yapılabilir.

• 3A-B. MC Yangın Durdurucu Sargı : Nominal 6 mm (1/4 in.) kalınlığında ve 50 mm (2 in.) genişliğinde intumesan şerit. Borunun dış çevresine duvar yüzeyleriyle tam hem yüz olacak şekilde iki kat sarılacak, ek yerleri şaşırtılacak ve bant/bağ teli ile sabitlenecektir.

  • Ürün Adı: Metacaulk Wrap Strip.

• 3A-C. Saha Tipi Galvanizli Çelik Kelepçe : En az 0.41 mm (28 gauge) galvanizli sacdan imal edilen, 51 mm (2 in.) derinliğinde ve duvar yüzeylerine sabitlenmek üzere kulakçıklara sahip kelepçe zırhı. Sargıların üzerine sarılan zırh, çevre birleşiminde en az 25 mm bindirilmeli ve kelepçe tırnakları sargıyı tutacak şekilde 90 derece boruya doğru katlanmalıdır. Zırh, duvarın her iki yüzeyine 6 mm çapında, 32 mm uzunluğunda beton dübelleri ve 6 x 16 mm çelik pullar ile tutturulmalıdır.

Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Kelepçe Detayı Uygulanmazsa Ne Olur?

• Yatay Yangın ve Duman İlerlemesi: Duvar geçişi boyunca hedeflenen F240 (4 Saat) pasif yangın bütünlüğü koruması elde edilemez. Yangın anında oluşan aşırı yüksek sıcaklık ve 100 mm (4 in.) çapındaki PVC/uPVC boruların hızla erimesi duvarda açık bir baca etkisi oluşturur. Duvarın her iki yüzeyine monte edilen fabrikasyon intumesan kelepçeler (3B) ya da zırhlı sargı düzenekleri (3A-C) ve boşluktaki en az 16 mm derinliğindeki Metacaulk 1000 yangın durdurucu mastik dolgusu (3A) eksik ya da hatalı yapılırsa, borunun erimesiyle açığa çıkan boşluk mühürlenemez. Alevler ve yoğun zehirli duman dalgası komşu yangın kompartımanlarına saniyeler içinde sirayet eder.

• Yönetmelik ve Mevzuat İhlali: Betonarme duvar geçişlerinde test edilmiş tescilli pasif yangın durdurucu detayların uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı duruma düşürerek yapı denetim süreçlerinde majör teknik uygunsuzluk oluşturur.
