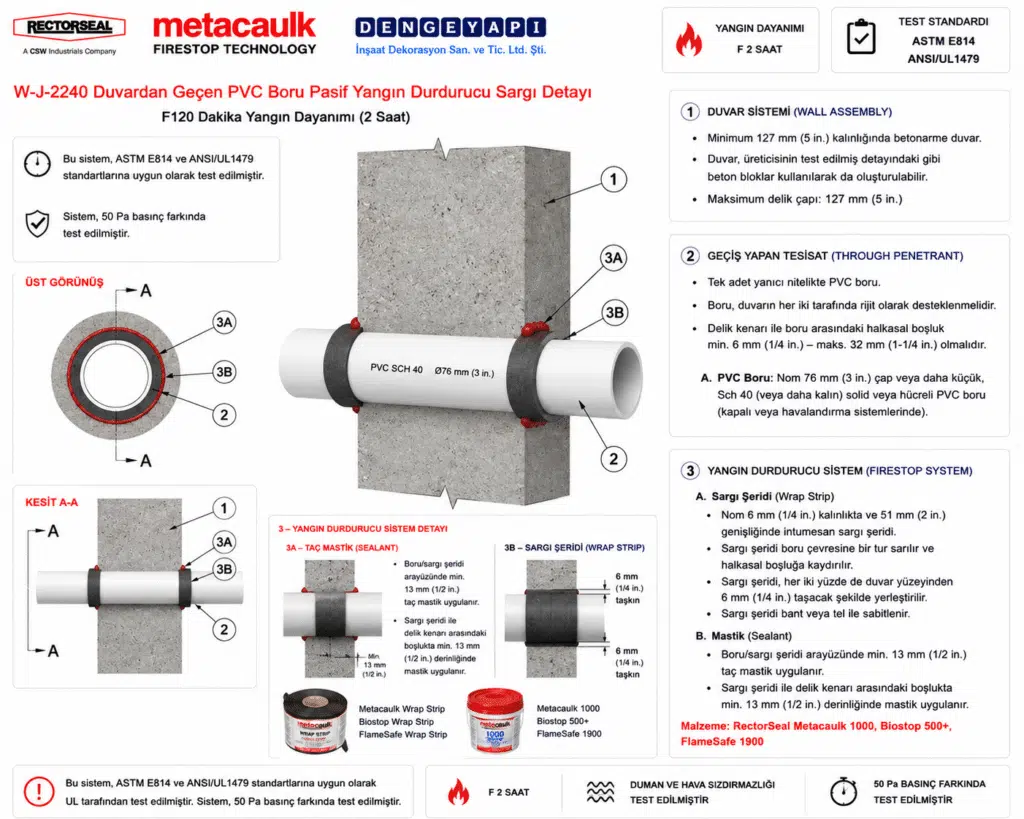

Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Sargı Detayı W-J-2240 — Betonarme duvarda PVC boru geçişi için yangın durdurucu sistem

Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Sargı Detayı W-J-2240 yangın durdurucu sistemi, çeşitli bina tiplerinde, özellikle hastane, okul, alışveriş merkezi ve konut projelerinde kullanılmak üzere geliştirilmiştir. Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Sargı Detayı Bu sistem, PVC atık su ve havalık boru geçişleri için idealdir. Yangın durdurucu mastik ve intumesan sargı bileşenleri, yangın anında genişleyerek alevlerin ve dumanın geçişini önler. Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Sargı Detayı, Yangın durdurucu sistemi, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik gerekliliklerini karşılayarak, yapıların yangın güvenliğini artırır.

Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Sargı Detayı Sistemin uygulanmaması durumunda, yangın anında alevlerin ve dumanın yayılması riski artar, bu da can ve mal kaybına yol açabilir. Bu nedenle, Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Sargı Detayı W-J-2240 yangın durdurucu sistemi, her projede kritik bir bileşen olarak değerlendirilmektedir. Yangın durdurucu sistem, UL (UnderWriters Lab.) tarafından test edilmiş ve onaylanmıştır, bu da onu güvenilir bir çözüm haline getirir.

Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Sargı Detayı Uygulama Esasları

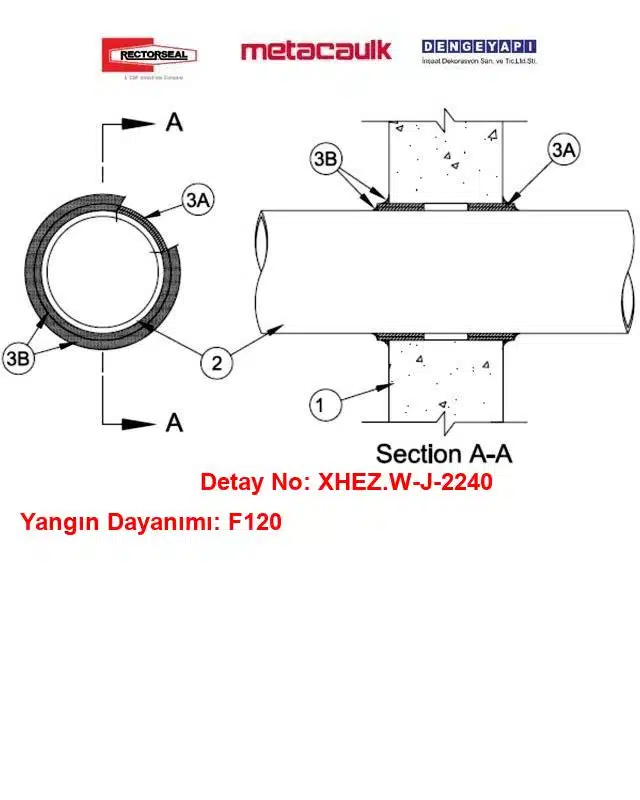

Bu sistem; yanıcı plastik boruların betonarme duvar veya beton blok duvar yapılarından yatay geçişlerini sızdırmaz hale getirmek amacıyla “Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Lab.) Tarafından Test Edilmiştir.” Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi F120 (120 dakika / 2 Saat) olarak tescil edilmiştir.

1. Yapısal Duvar Elemanları Ölçü Sınırları :

• Duvar Yapısı: En az 127 mm (5 in.) kalınlıkta takviyeli hafif veya normal yoğunlukta ($1600-2400\text{ kg/m}^3$) betonarme yapısal duvar veya UL listeli tescilli beton blok (briket) duvar elemanları.

• Tesisat Deliği Ölçüsü: Duvar üzerinde açılacak dairesel geçiş deliğinin maksimum çapı 127 mm (5 in.) olmalıdır.

2. Geçiş Yapan Tesisat Tipleri ve Toleransları :

Yangın durdurucu sistem içerisinde konsantrik (merkezlenmiş) veya eksantrik olarak konumlandırılan ve duvarın her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru veya tüp geçişi. Geçen boru dış çeperi ile delik kenarı arasındaki anüler boşluk (tesisat deliği boşluğu) en az 6 mm (1/4 in.) ile en fazla 32 mm (1-1/4 in.) arasında kalmalıdır.

• Polyvinyl Chloride (PVC) Boru: Nominal 76 mm (3 in.) veya daha küçük çapta, Schedule 40 (veya daha ağır) dolu (solid core) veya hücresel (cellular core) gövdeli PVC borular; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde.

3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:

• 3A. MC Yangın Durdurucu Sargı :

  • Ürün Adı: Metacaulk Wrap Strip.

  • Uygulama: Nominal 6 mm (1/4 in.) kalınlığında ve 51 mm (2 in.) genişliğinde intumesan şerit. Borunun dış çevresine tek kat (one layer) halinde sıkıca sarılmalı ve alüminyum/kağıt bant ya da bağ teli (tie wire) ile sabitlenmelidir. Sargı, anüler boşluğun içerisine sürülecek ve duvarın her iki yüzeyinden dışarıya doğru tam 6 mm (1/4 in.) taşacak şekilde konumlandırılacaktır.

• 3B. Yangın Durdurucu Mastik :

  • Ürün Adı: Metacaulk 1000.

  • Borulama/Sargı Arakesiti: Boru ile intumesan sargı birleşim arakesitine duvarın her iki yüzeyinde de en az 13 mm (1/2 in.) yüksekliğinde/genişliğinde kesintisiz bir mastik konisi/tacı (crown bead) uygulanmalıdır (Bkz. Section A-A - 3B).

  • Boşluk Dolgusu: Intumesan sargı ile duvar deliğinin çevre kenarı arasında kalan tüm boşlukların içerisine duvarın her iki yüzeyinden en az 13 mm (1/2 in.) derinlikte yangın durdurucu mastik basılmalıdır.

Duvardan Geçen PVC Boru Pasif Yangın Durdurucu Sargı Detayı Uygulanmazsa Ne Olur?

• Yatay Yangın ve Duman İlerlemesi: Duvar geçişi boyunca hedeflenen F120 dakika pasif yangın bütünlüğü koruması elde edilemez. Yangın anında oluşan yüksek sıcaklık ve 76 mm çapındaki PVC boruların hızla erimesi duvarda açık bir baca etkisi oluşturur. Duvarın her iki yüzeyinde 6 mm dışarı taşacak şekilde yerleştirilen intumesan sargı (3A) veya arakesitlerdeki 13 mm derinlik/taç ölçülerine sahip Metacaulk 1000 yangın durdurucu mastik dolguları (3B) eksik ya da hatalı yapılırsa, borunun erimesiyle açığa çıkan boşluk mühürlenemez. Alevler ve yoğun zehirli duman dalgası komşu yangın kompartımanlarına saniyeler içinde sirayet eder.

• Yönetmelik ve Mevzuat İhlali: Betonarme duvar geçişlerinde test edilmiş tescilli pasif yangın durdurucu detayların uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı duruma düşürerek yapı denetim süreçlerinde majör teknik uygunsuzluk oluşturur.
