W-J-2402
Beton Duvardan Geçen PVC Boru F120 Yangın Durdurucu Detayı W-J-2402
Betonarme duvarlarda PVC, CPVC, ABS, PP-R ve HDPE gibi yanıcı boru geçişlerinin sızdırmazlığı için RECTORSEAL Metacaulk bileşenleriyle oluşturulan F120 yangın durdurucu sistem.
Detay Bilgileri
Sistem Hakkında
W-J-2402, betonarme duvarlardan geçen yanıcı boru hatlarının güvenli biçimde yalıtılması için geliştirilmiş bir Yangın Durdurucu Sistem detaydır. PVC, CPVC, ABS, PP-R ve HDPE boru geçişlerinde alev ve dumanın kompartımanlar arasında yayılmasını engellemeyi hedefler. En az 125 mm kalınlığında betonarme duvar montajında uygulanır ve RectorSeal Metacaulk bileşenleriyle, geçiş bölgelerinde süreklilik arz eden bir yangın ve duman bariyeri oluşturur. Böylece, olası bir yangın senaryosunda hem yaşam güvenliği hem de yapı bütünlüğü korunur.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. UL (UnderWriters Lab.) Tarafından Test Edilmiştir. Test edilmiş detaylar; malzeme türleri, minimum duvar kalınlığı, uygulama kalınlıkları ve montaj sıra adımlarını tarif eder. Saha uygulamasında bu şartlara uyum, performans için kritiktir. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik de, Geçiş Yapan Tesisatlarda üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulan Yangın Durdurucu Sistem kullanımını zorunlu kılar.
W-J-2402 detayında metal kılıf boru gerektiren durumlarda, kılıf ile betonarme duvar arasındaki Tesisat Deliği Boşluğu üreticinin önerdiği biçimde hazırlanmalı; geçiş yapan boru ile kılıf arasındaki yüzeyler temiz, kuru ve yağdan arındırılmış olmalıdır. Metacaulk Yangın Durdurucu Mastik, testte tariflenen kalınlıkta (bu detayda 6 mm) kesintisiz uygulanarak hem alev hem de duman geçişi engellenir. Uygulama akışında; yüzey hazırlığı, mastik sürümü, kontrol ve etiketleme adımları titizlikle tamamlanmalıdır.
Detay, F120 seviyesine kadar yangın dayanımı hedefler. Genel ilke şudur: Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır. Bu nedenle, sistem performansı yalnızca malzeme seçimi ve uygulama kalitesiyle değil, aynı zamanda üzerinde çalışılan duvarın doğrulanmış yangın dayanımıyla da ilişkilidir. Tasarım, seçim ve montaj adımlarında üreticinin test edilmiş detayındaki tariflenen şartlar esas alınmalıdır.
Uygulama sırasında sık görülen hatalar; mastik kalınlığının yetersiz bırakılması, boşluğun süreklilik göstermeyecek biçimde kesintili doldurulması, uyumsuz ürün kombinasyonlarının kullanılması ve yüzeylerin yeterli şekilde hazırlanmayışıdır. Bu hataların tümü performans kaybına ve yönetmeliklere aykırılık riskine yol açar. Doğru ürün seçimi, uygulamacı eğitimi, sahada görsel kontrol, ölçüm ve etiketleme gibi kalite güvence adımları uygulanmalıdır. Sonuçta W-J-2402, doğru projelendirme ve montaj ile hem ulusal mevzuat gereklerini karşılar hem de uluslararası test standartlarına dayalı güvenilir bir çözüm sunar.
Uygulanmazsa Ne Olur?
-
Yatay Yangın ve Duman İlerlemesi: Betonarme duvar geçişi boyunca hedeflenen F120 (2 Saat) pasif yangın bütünlüğü koruması elde edilemez. Yangın anında oluşan yüksek sıcaklık ve PVC boruların hızla tutuşup erimesi kompartıman duvarında açık bir baca etkisi oluşturur. Duvarın her iki yüzeyine anüler boşluk içine sürülen 6 mm kalınlığındaki Metacaulk Wrap Strip intumesan sargıları (3A) veya sızdırmazlığı tamamlayan Metacaulk 1000 mastik dolgusu (3B) eksik ya da hatalı yapılırsa, borunun erimesiyle açığa çıkan boşluk mühürlenemez. Alevler ve yoğun zehirli duman dalgası komşu yangın kompartımanlarına saniyeler içinde sirayet eder.
-
Yönetmelik ve Mevzuat İhlali: Betonarme duvar geçişlerinde test edilmiş tescilli pasif yangın durdurucu detayların uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı duruma düşürerek yapı denetim süreçlerinde majör teknik uygunsuzluk oluşturur.
Kullanılan Ürün ve Uygulama
W-J-2402 detayında tercih edilen ürün ailesi RectorSeal Metacaulk’tur. Metacaulk Yangın Durdurucu Mastik, MC Yangın Durdurucu Kelepçe ve MC Yangın Durdurucu Sargı gibi bileşenlerden oluşan bu aile, yanıcı boru geçişlerinde ısı etkisiyle şişen İntumesan karakteri ve üstün yapışma performansı sayesinde yangın ve duman sızdırmazlığı sağlar. Sistem, betonarme duvar içinde açılan Tesisat Deliği’nde, üreticisinin test edilmiş detayındaki tariflenen şekilde uygulanır ve kompartımanlaşmayı korur.
Betonarme duvarda uygulanan W-J-2402 kapsamında, Metacaulk Yangın Durdurucu Mastik’in 6 mm kalınlıkta ve kesintisiz uygulanması kritik bir gerekliliktir. Yüzeyler toz, yağ ve gevşek parçacıklardan arındırılmalı; gerekli durumlarda üreticinin belirttiği astar/temizlik prosedürleri izlenmelidir. Metal kılıf boru kullanılıyorsa, kılıf-duvar ve boru-kılıf arayüzleri üreticinin test edilmiş detayındaki tariflenen şekilde hazırlanmalı, mastik sürekliliği ve aderansı kontrol edilmelidir. Bu yaklaşım, PVC, CPVC, ABS, PP-R ve HDPE gibi yanıcı borularda güvenilir sızdırmazlık sağlar.
Metacaulk ailesinin İntumesan özelliği, yangın anında boru çevresinde genişleyerek boşlukların kapatılmasına yardımcı olur; duman sızdırmazlığı, kaçış yollarının korunmasına ve dumanın kompartımanlar arası ilerlemesinin engellenmesine destek verir. Mastik tek başına veya proje gereksinimine göre MC Yangın Durdurucu Kelepçe ya da MC Yangın Durdurucu Sargı ile birlikte, üreticinin test edilmiş detayındaki tariflenen konfigürasyonlarda kullanılabilir. Böylece hem farklı boru malzemelerine hem de farklı saha koşullarına uyarlanabilir bir yangın durdurma çözümü elde edilir.
W-J-2402 sistemi, ASTM E814 ve UL 1479’a göre test edilmiştir; UL (UnderWriters Lab.) Tarafından Test Edilmiştir. Ayrıca, FM (Factory Mutual) onaylı malzemelerin tercih edilmesi, güvenilirliği ve sigorta kabulünü güçlendirebilir. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik çerçevesinde, test edilmiş detay kullanımı zorunludur. Bu bağlamda, şantiye uygulamalarında doğru ürün seçimi, 6 mm mastik kalınlığının teyidi, numune uygulamalar, as-built çizimler, etiketleme ve nihai kontrol listeleri ile süreç tamamlanmalıdır.
Özetle, RectorSeal Metacaulk; W-J-2402 detayında betonarme duvarlardan geçen yanıcı borularda güvenilir ve tekrarlanabilir sonuç sunar. Doğru yüzey hazırlığı, 6 mm mastik kalınlığının sürekliliği, üreticinin test edilmiş detayındaki tariflenen kurallara tam uyum ve kayıt altına alınmış kalite güvence adımları ile sistem performansı sahada sürdürülebilir hale gelir. Böylece, hem mevzuata uyum sağlanır hem de yapının bütüncül yangın güvenliği seviyesi yükseltilir.
Detay İçeriği Ürünler & Alternatifleri

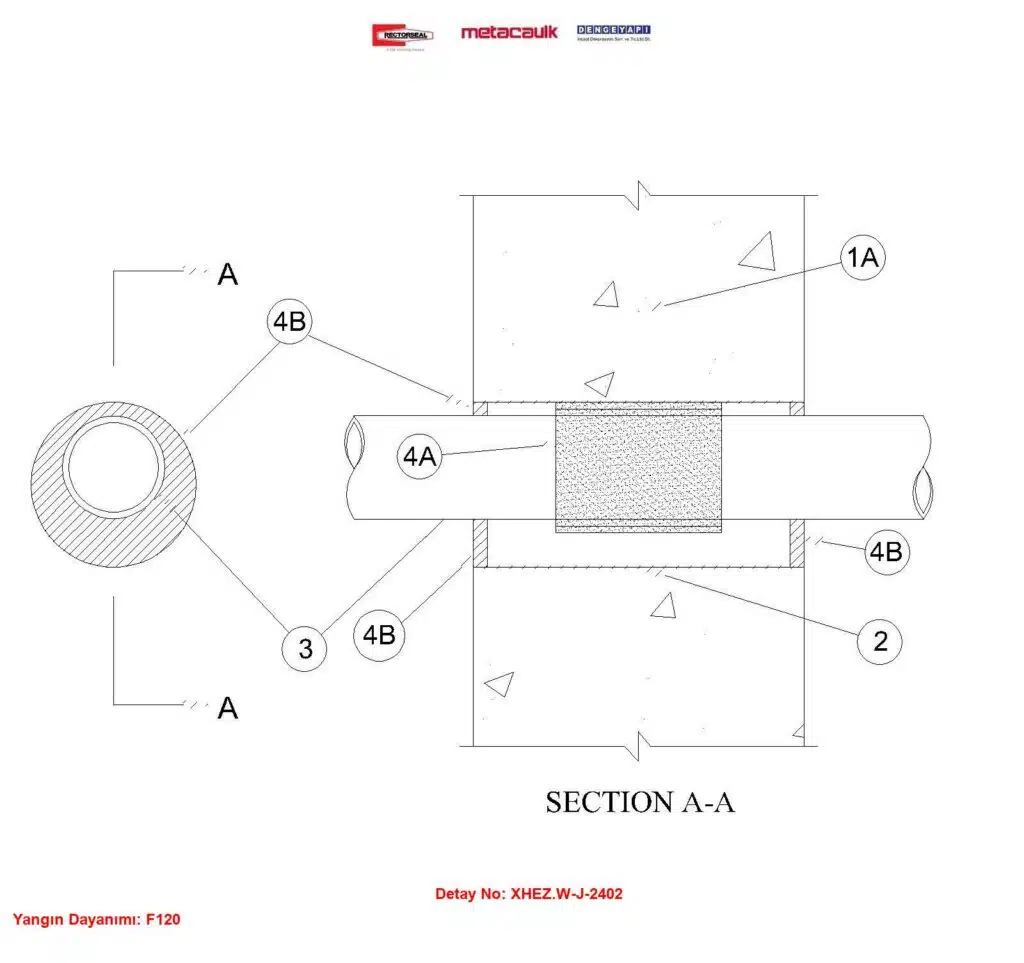

Beton Duvar PVC Boru 6 mm Yangın Durdurucu — Teknik Bileşenler
1) Duvar
En az 125 mm kalınlığında betonarme (1600–2400 kg/m³) duvar. Alternatif olarak, üreticisinin test edilmiş detayındaki tariflenen şekilde beton bloklar veya en az 150 mm kalınlığında boşluklu prekast beton elemanlar ile oluşturulabilir. Tesisat Deliği en fazla 150 mm çapındadır.
2) Boru
Beton blok veya boşluklu prekast beton elemanlarla kullanımda zorunlu, dolu blok veya dolu duvarlarda opsiyoneldir. Anma 150 mm veya daha küçük çaplı, en az 0,5 mm kalınlığında galvanizli çelikten silindirik kılıf boru; boyuna bindirme en az 25 mm olacaktır. Kılıf, duvar yüzeyleriyle sıfır kotta olacak şekilde monte edilir.
3) Geçiş Yapan Tesisatlar
Yangın Durdurucu Sistem içinde merkezlenmiş bir adet yanıcı boru/boru kanalı veya borulama bulunur. Maksimum tesisat dış çapı ve Tesisat Deliği Boşluğu, kullanılan Yangın Durdurucu Malzeme miktarına (Madde 4) bağlıdır. Tesisat, duvarın her iki tarafında rijit olarak desteklenecektir. Aşağıdaki yanıcı borular, boru kanalları veya borulamalar kullanılabilir. Alt maddeler G, G1 ve H yalnızca ASTM E814 ve UL 1479 kapsamında değerlendirilmiştir.
3A) Polivinil Klorür (PVC) Boru
Anma 100 mm çapa kadar, Schedule 40 dolu gövdeli PVC boru; Kapalı (proses veya besleme) borulama sistemlerinde kullanılır.
3B) Klorlanmış Polivinil Klorür (CPVC) Boru
Anma 100 mm çapa kadar, SDR 13.5 CPVC boru; Kapalı (proses veya besleme) borulama sistemlerinde kullanılır.
3C) Polivinil Klorür-XFR (PVC-XFR) Boru
Anma 100 mm çapa kadar, Schedule 40 dolu gövdeli PVC-XFR boru; Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde kullanılır.
3D) Rijit Yanıcı Boru Kanalı (PVC Konduit)
Anma 100 mm çapa kadar, Schedule 40 PVC boru kanalı.
3E) Elektrik Tesisatı İçin Yanıcı Boru (ENT)
Anma 100 mm çapa kadar PVC boru.
3F) Akrilonitril Bütadiyen Stiren (ABS) Boru
Anma 100 mm çapa kadar, Schedule 40 dolu veya hücresel gövdeli ABS boru; Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde kullanılır.
3G) Polipropilen (PP-R) Boru
Anma 100 mm çapa kadar, Aquatherm veya Niron SDR 11 PP boru; Kapalı (proses veya besleme) borulama sistemlerinde kullanılır.
3H) Yüksek Yoğunluklu Polietilen (HDPE) Boru
Anma 100 mm çapa kadar, SDR 11 HDPE boru; Kapalı (proses veya besleme) borulama sistemlerinde kullanılır.
4) Yangın Durdurucu Sistem
Sistem aşağıdaki bileşenlerden oluşur. Geçiş yapan tesisatın izin verilen maksimum çapı ve Tesisat Deliği Boşluğu, kullanılan Yangın Durdurucu Malzeme katman sayısına göre belirlenir:
Geçiş Yapan Tesisat |
Nom Boru Çapı
In. (mm) |
Sargı Katman Sayısı | Min. Boşluk
in. (mm) |
Maks. Boşluk
in. (mm) |
Mks. Delik Çapı
In. (mm) |
Y. Durdurucu Kalınlığı
In. (mm) |
| A, B, C, D, E, F, H | 3(76) | 1 | 1/16 (3.2) | 1/4 (6) | 4 (102) | 1/4 (6) |
| A, B, C, D, E, F, H | 4 (102) | 2 | 3/16 (4.8) | 1/4 (6) | 5 (127) | 1/4 (6) |
| G, G1 | 3(76) | 1 | 1/16 (3.2) | 1 (25) | 5 (127) | 1/4 (6) |
| G, G 1 | 4 (102) | 2 | 3/16 (3.2) | 1 (25) | 6 (152) | 1/4 (6) |
4A) Yangın Durdurucu Malzeme
2 mm kalınlığında ve 76 mm genişliğinde bir veya iki kat İntumesan derz bandı, boru dış çevresine sıkıca sarılır; ek yerleri bitiştirilir ve bantla sabitlenir. Derz bandı, Boşluk içerisine sürülerek duvar kalınlığı içinde ortalanır. Bandın kenarları, her iki yüzeyden en az 25 mm içeride kalacaktır. RECTORSEAL — Metacaulk Joint Strip.
4B) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik
Boşluk içerisine, her iki duvar yüzeyiyle sıfırda olacak şekilde en az 6 mm kalınlığında Yangın Durdurucu Mastik uygulanır. RECTORSEAL — Metacaulk 150+, Metacaulk 1000, Metacaulk 1200.
Detay Açıklaması
W-J-2402 yangın durdurucu sistemi, yanıcı boru geçişlerinin güvenli bir şekilde sızdırmazlığını sağlamak için tasarlanmıştır. Bu sistem, betonarme duvarlarda yer alan PVC, CPVC, ABS, PP-R ve HDPE boru geçişleri için uygundur. Yangın durdurucu sistemin sağladığı avantajlar arasında, yangın anında duman ve alevlerin yayılmasını engelleme, yapıların yangın güvenliğini artırma ve yasal düzenlemelere uyum gibi özellikler bulunmaktadır. Yangın durdurucu sistemin bileşenleri arasında en az 125 mm kalınlığında betonarme duvar yapısı, metal kılıf boru ve geçiş yapan tesisatlar yer almaktadır.
Yangın durdurucu sistemin uygulanmaması durumunda, yangın anında duman ve alevlerin yayılması ile ciddi can ve mal kaybı riski oluşmaktadır. Bu nedenle, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik gerekliliklerine uygun bir şekilde test edilmiş yangın durdurucu sistem kullanımı zorunludur. Yangın durdurucu sistem, yapı güvenliğini artırarak, olası yangın durumlarında can kaybını önler ve binaların yangın güvenliğini sağlar.
Betonarme Duvar PVC Boru Hatlarında Kesintisiz Yangın Güvenliği: Metacaulk Wrap Strip Teknolojisi
Modern konut kulelerinde, otellerde, hastanelerde ve endüstriyel tesislerde yangın kompartıman betonarme duvarlarından geçen nominal 50 mm (2 in.) çapına kadar olan PVC atıksu, drenaj ve temiz su boruları, yangın esnasında dikey ve yatay alev ile zehirli gaz ilerlemesi açısından kritik geçiş noktalarıdır. Betonarme ve briket duvarların yüksek yangın direnci, boru geçiş açıklıklarında aynı performansı sergileyecek tescilli pasif yangın durdurucu mühendislik çözümleri ile korunmalıdır. XHEZ.W-J-2402 sistem detayı, betonarme duvar geçişlerini tescil altına alan, uluslararası akredite sertifikalı profesyonel bir metodoloji sunar.
Sistemin sızdırmazlık mimarisi, hantal dış metal kelepçe maliyetlerine ihtiyaç duymadan, duvarın her iki yüzeyinde PVC boru çevresine sarılarak anüler boşluğa yerleştirilen 6 mm kalınlığındaki çift yönlü Metacaulk Wrap Strip (MC Yangın Durdurucu Sargı) teknolojisine ve Metacaulk 1000 mastik kombinasyonuna dayanır. Betonarme yüzeylerle tam hem yüz hizalanan bu reaktif şerit, yangın ısısıyla karşılaştığı anda genleşerek eriyen plastik borunun yerini aşılmaz bir kömür bariyeriyle mühürler. Duvarın her iki tarafında sağlanan F120 (120 dakika / 2 Saat) kesintisiz pasif yangın bütünlüğü, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarına tam uyumlu hale getirir.
Sık Sorulan Sorular
Bu detay hangi yapı elemanında kullanılabilir?
W-J-2402 detayı, en az 125 mm kalınlığında betonarme duvarlarda PVC, CPVC, ABS, PP-R ve HDPE gibi yanıcı boru geçişleri için kullanılır. Duvarda açılan Tesisat Deliği, üreticisinin test edilmiş detayındaki tariflenen şekilde hazırlanmalı; kılıf boru kullanılıyorsa metal kılıf boru ile uyumlu bir geçiş oluşturulmalıdır. Yüzeyler temiz, kuru ve tozsuz olmalıdır.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 için; en az 125 mm betonarme duvarda montaj yapılmalı, geçiş yapan yanıcı borular için üreticinin test edilmiş detayındaki tariflenen uygulama izlenmeli ve 6 mm kalınlıkta Metacaulk Yangın Durdurucu Mastik süreklilik sağlayacak şekilde uygulanmalıdır. Boşluklar tamamen doldurulmalı, metal kılıf boru varsa uygun sabitleme yapılmalıdır. Sistem ASTM E814 ve UL 1479’a göre UL tarafından test edilmiştir.
Bu detayda kaç mm Metacaulk Yangın Durdurucu Mastik uygulanmalıdır?
Bu detayda Metacaulk Yangın Durdurucu Mastik 6 mm kalınlıkta uygulanmalıdır. Mastik, Tesisat Deliği Boşluğu boyunca sürekli bir hat oluşturmalı, boru ve betonarme yüzeylere tam aderans sağlamalıdır. Uygulama öncesinde yüzey hazırlığı yapılmalı; mastik, üreticinin tavsiye ettiği yöntem ve koşullarda, kesintisiz bir yangın ve duman bariyeri oluşturacak şekilde sürülmelidir.
Uygulamada en sık yapılan hata nedir?
En sık hatalar; mastik kalınlığının 6 mm’nin altında bırakılması, Tesisat Deliği Boşluğu’nun kesintisiz doldurulmaması, uyumsuz malzeme kombinasyonları kullanılması ve yüzeylerin yeterince temizlenmemesidir. Ayrıca, metal kılıf boru kullanılan yerlerde kılıf ve duvar arasında boşluk bırakılması veya üreticinin test edilmiş detayındaki tariflenen montaj adımlarının atlanması da performansı düşürür.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun mu?
Evet. W-J-2402, ASTM E814 ve UL 1479’a göre UL tarafından test edilmiştir. Yönetmelik, yangın bölmeleri arasındaki Geçiş Yapan Tesisatların test edilmiş bir Yangın Durdurucu Sistem ile kapatılmasını zorunlu kılar. Uygulama, üreticinin test edilmiş detayındaki tariflenen şekilde yapılmalı; montaj sonrası etiketleme ve dokümantasyon gerçekleştirilerek saha denetimleri için kayıt altına alınmalıdır.
Bu detay hangi boru cinsleri için uygundur?
Detay; PVC, CPVC, ABS, PP-R ve HDPE gibi yanıcı boru geçişleri için uygundur. Farklı boru cinslerinde, yangın durdurucu mastik ile birlikte üreticinin Metacaulk bileşenlerinden uygun ürün seçimi yapılmalı ve üreticisinin test edilmiş detayındaki tariflenen montaj adımları izlenmelidir. Proje çap aralıkları için üretici teknik dokümanları ve test raporları dikkate alınmalıdır.
W-J-2402 kodu ne anlama geliyor?
W-J-2402, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Beton veya Yığma Duvar · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
