W-J-2432
Beton Duvardan Geçen 150 mm Yanıcı Boru F120 MC1000 / MC150+ Yangın Durdurucu Detayı W-J-2432
Betonarme duvarlarda 50 mm (2") ve daha küçük çaplı yanıcı boru geçişleri için F120 yangın durdurucu sistem. Geçiş, taşyünü arka dolgu ve Metacaulk 150+ veya Metacaulk 1000 mastikle kapatılır.
Detay Bilgileri
Sistem Hakkında
W-J-2432 Yangın Durdurucu Sistemi, betonarme duvarlardan geçen yanıcı boruların etrafındaki Tesisat Deliği nin güvenli ve yönetmeliklere uygun biçimde kapatılması için geliştirilmiş, yüksek performanslı bir pasif yangın koruma çözümüdür. Sistem; RectorSeal Metacaulk 150+ veya Metacaulk 1000 yangın durdurucu mastik ile taşyünü arka dolgu malzemesinin birlikte kullanımına dayanır. Testlerde elde edilen F120 yangın dayanımı, doğru malzeme seçimi ve sahadaki uygulama disiplinine doğrudan bağlıdır.
Bu detay, 50 mm (2″) ve daha küçük dış çapa sahip yanıcı borular için geçerlidir. Boru ile duvar arasındaki boşluk önce taşyünü ile doldurulur, ardından boşluğun yangına ve duman geçişine karşı sızdırmazlığını sağlayacak şekilde yangın durdurucu mastik uygulanır. Böylece yangının, dumanın ve sıcak gazların komşu hacimlere yayılma hızı azaltılır; can güvenliği ve tahliye süreleri olumlu yönde etkilenir.
Sistem, Through Penetrants (Geçiş Yapan Tesisatlar) kapsamındadır. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir. Test standardına uygunluk, ürün ve uygulama metodunun üçüncü taraf bir Test Lab. tarafından doğrulandığını gösterir. Şantiye koşullarında da aynı malzeme, kalınlık ve yerleştirme kriterlerine uyulması, laboratuvarla eşdeğer performans için esastır.
Arka dolgu malzemesi — Taşyünü en az 65 kg/m³ yoğunlukta olacak ve boşluğa sıkıştırılarak yerleştirilecektir. Yangın durdurucu mastik kalıbı en az 16 mm kalınlıkta uygulanmalı, yüzeyler temiz ve kuru olmalıdır. Mastik; duvar yüzeyi, boru dış yüzeyi ve taşyünü ile sürekli temas ederek kalıcı kalıp olacak şekilde boşlukları doldurmalıdır. Uygulama sonrası yüzey düzgünlüğü, aderans ve süreksizlik kontrolü yapılmalıdır.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik, yangın bölmelerinden geçen tesisatların yangına dayanıklı biçimde yalıtılmasını zorunlu kılar. W-J-2432, betonarme duvarlarda 50 mm ve daha küçük çaplı yanıcı borular için tasarlanmış, test edilmiş ve sertifikalandırılmış bir çözümdür. Projelerde bu detayı kullanmak; tahliye güvenliğini artırır, duman yayılımını sınırlar ve yapı güvenliğini yükseltir. Ayrıca bakım ve denetim süreçlerinde, test edilmiş detaya uygunluk açık ve izlenebilir bir kalite güvencesi sağlar.
Uygulama adımlarının doğru sıralanması; Tesisat Deliği nin ölçümlenmesi, taşyününün kesimi ve sıkı yerleştirilmesi, mastik uygulama kalınlığının 16 mm olarak doğrulanması ve son kontrolleri içerir. Usta hatalarını önlemek için, imalat öncesi numune kesiti yapılması ve üreticinin test edilmiş detayında tarif edilen dokümantasyonun şantiyede erişilebilir kılınması önerilir. Doğru uygulandığında W-J-2432, uzun yıllar boyunca kararlı F120 performansı sunar.
Uygulanmazsa Ne Olur?
-
Yatay Yangın ve Duman İlerlemesi: Betonarme duvar geçişi boyunca hedeflenen F120 (2 Saat) pasif yangın bütünlüğü koruması elde edilemez. Yangın anında oluşan yüksek sıcaklık ve 150 mm çapındaki geniş plastik borunun hızla tutuşup erimesi kompartıman duvarında büyük bir baca etkisi oluşturur. Duvarın her iki yüzeyine anüler boşluk içine yerleştirilen Metacaulk Wrap Strip intumesan sargıları (3A) veya sızdırmazlığı tamamlayan Metacaulk 1000 mastik dolgusu (3B) eksik ya da hatalı yapılırsa, borunun erimesiyle açığa çıkan devasa açıklık mühürlenemez. Alevler ve yoğun zehirli duman dalgası komşu yangın kompartımanlarına saniyeler içinde sirayet eder.
-
Yönetmelik ve Mevzuat İhlali: Betonarme duvar geçişlerinde test edilmiş tescilli pasif yangın durdurucu detayların uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı duruma düşürerek yapı denetim süreçlerinde majör teknik uygunsuzluk oluşturur.
Kullanılan Ürün ve Uygulama
Bu detayda kullanılan ürünler RectorSeal Metacaulk 150+ ve RectorSeal Metacaulk 1000 yangın durdurucu mastiklerdir. W-J-2432 sisteminin kalbi olan bu mastikler, betonarme duvarlardan geçen 50 mm (2″) ve daha küçük dış çapa sahip yanıcı boruların etrafındaki Tesisat Deliği nin yangına ve dumana karşı güvenli şekilde sızdırmaz hale getirilmesini sağlar. Taşyünü arka dolgu ile birlikte kullanıldığında, geçiş bölgesinde bütünleşik bir bariyer oluşturarak yüksek performanslı pasif yangın koruma sunar.
Metacaulk 150+ veya Metacaulk 1000, taşyünü arka dolgu üzerine en az 16 mm kalınlıkta uygulanmalıdır. Bu kalınlık, W-J-2432 detayında hedeflenen F120 yangın dayanımının sağlanmasında kritik rol oynar. Uygulama öncesinde yüzeylerin temiz, kuru ve tozsuz olması; mastik ile duvar ve boru yüzeyleri arasında süreklilik arz eden, boşluksuz bir temasın sağlanması gerekir. Böylece alev, duman ve sıcak gaz geçişi etkin biçimde engellenir.
Taşyünü arka dolgu, yangın sırasında ısıya maruz kalan bölgede yapılandırılmış bir arka plan oluşturarak mastik tabakasının kalıcı kalıp olacak şekilde çalışmasına yardımcı olur. En az 65 kg/m³ yoğunlukta taşyünü kullanılması, yangın etkisi altında şekil kararlılığını ve sızdırmazlık sisteminin bütünlüğünü artırır. Taşyününün doğru yoğunluk ve sıkılıkta yerleştirilmesi; mastik tabakasının yapışmasına, kalınlığın korunmasına ve boşlukların kapatılmasına doğrudan katkı verir.
RectorSeal markasının Metacaulk serisi, pasif yangın durdurucu uygulamalarda geniş kabul görmüş çözümler arasında yer alır. W-J-2432 kapsamında seçilen Metacaulk 150+ veya Metacaulk 1000; malzeme uyumu, sahada uygulanabilirlik ve uzun ömürlü sızdırmazlık açısından beklentileri karşılar. Proje ekipleri; ürün seçiminde, depolama koşullarında ve uygulama prosedürlerinde üreticinin test edilmiş detayında tarif edilen yönergeleri referans almalıdır. Bu yaklaşım, denetim süreçlerinde izlenebilirlik sağlarken sahadaki performansın da öngörülebilir olmasını temin eder.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik, test edilmiş sistemlerin kullanılmasını şart koşar. W-J-2432, ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. Bu çerçevede, betonarme duvar uygulamalarında 50 mm ve daha küçük çaplı yanıcı boru geçişleri için Metacaulk 150+ veya Metacaulk 1000 kullanılarak 16 mm mastik kalınlığının sağlanması, taşyünü arka dolgu ile desteklenmesi ve uygulamanın eksiksiz dokümante edilmesi önerilir. Doğru uygulandığında, sistem uzun ömürlü, bakımı kolay ve güvenilir bir F120 performansı sunar.
Detay İçeriği Ürünler & Alternatifleri

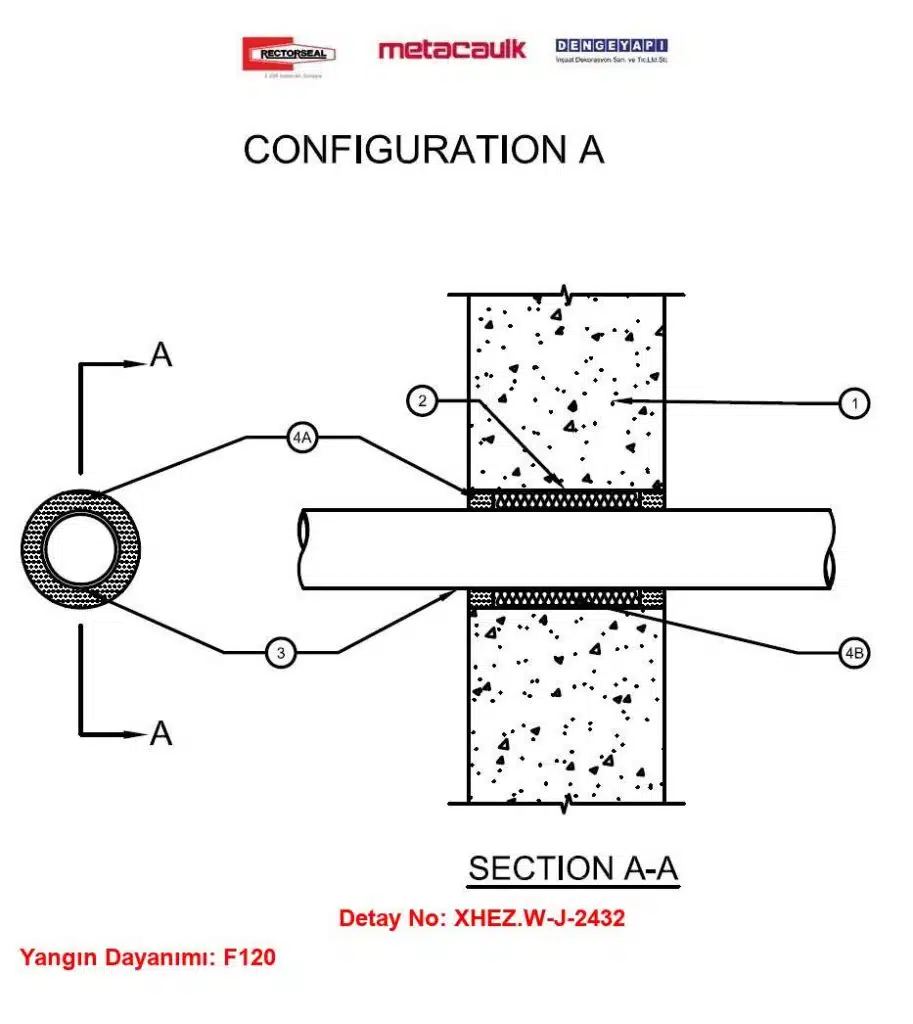

Beton Duvar 150 mm Yanıcı Boru Yangın Durdurucu — Teknik Bileşenler
1) Duvar
En az 150 mm kalınlığında hafif veya normal ağırlıklı (yaklaşık 1600–2400 kg/m³) betonarme. Duvar, 150 mm kalınlığında boşluklu prekast beton birimleri veya beton bloklardan da oluşturulabilir. Tesisat Deliği azami çapı 100 mm’dir.
2) Boru
Boşluklu beton bloklar veya boşluklu prekast beton birimlerle kullanımı zorunlu; masif blok veya masif duvar konstrüksiyonlarında opsiyoneldir. Azami 150 mm (6") çaplı veya daha küçük, en az 0,26 mm kalınlığında galvanizli çelik sacdan imal silindirik kılıf boru; boyuna dikişte en az 25 mm bindirme olacaktır. Kılıf boru, duvar yüzeyleriyle sıfır hizalı yerleştirilecek veya duvarın her iki tarafından 25 mm taşacak şekilde uzatılacaktır.
3) Geçiş Yapan Tesisatlar
Yangın Durdurucu Sistem içinde tek bir yanıcı boru, eksantrik veya konsantrik yerleştirilecektir. Tesisat Deliği Boşluğu en az 12,5 mm, en çok 25 mm olacaktır. Boru, duvarın her iki tarafında rijit olarak desteklenecektir. Aşağıdaki boru/iletken tür ve ebatları kullanılabilir:
3A) Polivinil Klorür (PVC veya uPVC) Boru
50 mm (2") çaplı veya daha küçük, SDR 41 veya Schedule 40, masif veya hücreli gövde PVC/uPVC boru; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) borulama sistemlerinde kullanım içindir.
3B) Klorlu Polivinil Klorür (CPVC) Boru
50 mm (2") çaplı veya daha küçük, SDR 13.5 CPVC boru; kapalı (proses veya besleme) boru sistemlerinde kullanım içindir.
3C) Polivinil Klorür-XFR (PVC-XFR) Boru
50 mm (2") çaplı veya daha küçük, Schedule 40 masif gövdeli PVC-XFR boru; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) borulama sistemlerinde kullanım içindir.
3D) Rijit Yanıcı Elektrik Borusu (Rigid Nonmetallic Conduit)
50 mm (2") çaplı veya daha küçük, Schedule 40 PVC elektrik borusu.
3E) Elektrik Yanıcı Boru (ENT)
50 mm (2") çaplı veya daha küçük PVC elektrik tesisatı borusu (ENT).
4) Yangın Durdurucu Malzeme
Aşağıdaki bileşenlerden Oluşur.
4A) Arka Dolgu Malzemesi
En az 4 pcf (65 kg/m³) mineral yününden yapılmış, en az 4-3/4 inç (120 mm) kalınlığındaki yalıtım malzemesi, açıklığa kalıcı bir şekilde sıkıca yerleştirilmelidir. Dolgu malzemesinin gerekli kalınlığını karşılamak için, dolgu malzemesi duvarın her iki yüzeyinden de gerektiği kadar içeriye doğru yerleştirilmelidir (Madde 4B).
4B) Yangın Durdurucu Malzeme
Duvar yapısının her iki yüzeyiyle aynı hizada olacak şekilde, halka boşluğuna dolgu malzemesi üzerine en az 5/8 inç (16 mm) kalınlığında dolgu malzemesi uygulanmalıdır. RECTORSEAL — Metacaulk 150+, Metacaulk 1000
Detay Açıklaması
W-J-2432 Yangın Durdurucu Sistemi, yangın güvenliği açısından kritik bir öneme sahiptir. Bu sistem, betonarme duvarlarda 50 mm (2″) ve daha küçük çaplı yanıcı boru geçişleri için tasarlanmıştır. Kullanılan RECTORSEAL Metacaulk 150+ ve Metacaulk 1000 yangın durdurucu mastik, yangın anında etkili bir sızdırmazlık sağlayarak, yangının yayılmasını önler. Taşyünü arka dolgu malzemesi ile birlikte kullanılan bu sistem, hem izolasyon sağlar hem de yangın güvenliğini artırır.
Bu sistemin uygulanmadığı durumlarda, yangın anında kaçış yollarının tıkanması ve can kaybı riski artmaktadır. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik (2007/12937) kapsamında, yangın durdurucu sistemlerin kullanımı zorunlu hale gelmiştir. Bu, hem yapıların güvenliği hem de insanların can güvenliği açısından kritik bir adımdır. W-J-2432, test edilmiş ve sertifikalandırılmış bir sistem olarak, her türlü yapıda güvenle kullanılabilir.
Beton Duvar 150 mm Plastik Boru Hatlarında Zırhlı Yangın Güvenliği: Metacaulk Wrap Strip Teknolojisi
Büyük ölçekli ticari yapılarda, konut kulelerinde, endüstriyel tesislerde ve altyapı projelerinde yangın kompartıman betonarme duvarlarından geçen nominal 150 mm (6 in.) çapındaki ana PVC, CPVC ve ABS atıksu, pis su ve havalık kolon hatları, yangın esnasında dikey ve yatay alev ile zehirli gaz iletimi açısından en riskli geçiş noktalarıdır. Betonarme ve briket duvarların yüksek yangın direnci, büyük çaplı yanıcı boru geçiş açıklıklarında aynı performansı sergileyecek tescilli pasif yangın durdurucu mühendislik çözümleri ile korunmalıdır. W-J-2432 sistem detayı, betonarme duvar geçişlerini tescil altına alan, uluslararası akredite sertifikalı profesyonel bir metodoloji sunar.
Sistemin sızdırmazlık mimarisi, duvarın her iki yüzeyinde 150 mm boru çevresine sarılarak anüler boşluğa sürülen çift yönlü Metacaulk Wrap Strip (MC Yangın Durdurucu Sargı) teknolojisine ve Metacaulk 1000 mastik kombinasyonuna dayanır. Betonarme yüzeylerle tam hem yüz hizalanan bu yüksek genleşmeli reaktif şerit, yangın ısısıyla karşılaştığı anda güçlü bir genleşme basıncı üreterek köpürür; eriyen 150 mm plastik borunun açtığı geniş hacimli boşluğu hızla doldurur ve aşılmaz bir kömür bariyeriyle mühürler. Duvarın her iki tarafında sağlanan F120 (120 dakika / 2 Saat) kesintisiz pasif yangın bütünlüğü, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarına tam uyumlu hale getirir.
Sık Sorulan Sorular
W-J-2432 hangi boru cins ve çaplarında geçerlidir?
W-J-2432, betonarme duvarlarda geçen yanıcı borular için tasarlanmıştır. Sistem, 50 mm (2″) ve daha küçük dış çapa sahip yanıcı boru geçişlerinde uygulanır. Uygulama, belirtilen malzemeler ve montaj adımlarına eksiksiz uyulduğunda F120 yangın dayanımını sağlar. Daha büyük çaplar veya farklı tesisat türleri için bu detay kullanılmamalı, üreticinin test edilmiş diğer uygun detayları seçilmelidir.
Bu detayda kaç mm Metacaulk 150+ veya Metacaulk 1000 uygulanmalıdır?
Bu detayda yangın durdurucu mastik kalınlığı 16 mm olarak uygulanmalıdır. Mastik, taşyünü arka dolgu üzerinde boşluğu tamamen kapatacak şekilde, yüzeylere iyi aderansla ve süreksizlik bırakmadan sürülmelidir. Uygulama sırasında üreticinin test edilmiş detayında tarif edilen hazırlık, derz genişliği ve bekleme süreleri takip edilmelidir. Kalınlığın eksik uygulanması, hedeflenen F120 performansını olumsuz etkileyebilir.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 dayanımı için; geçiş yapan borunun yanıcı olması ve dış çapının 50 mm (2″) veya daha küçük olması, duvarın betonarme olması, boşluğa taşyünü arka dolgunun uygun yoğunlukta ve sıkılıkta yerleştirilmesi ve üzerine 16 mm kalınlıkta RectorSeal Metacaulk 150+ veya Metacaulk 1000 mastik uygulanması gerekir. Yüzeylerin temiz, kuru ve tozsuz olması ve üreticinin test edilmiş detayına titizlikle uyulması zorunludur.
Bu detay hangi yapı elemanında kullanılabilir?
W-J-2432, betonarme duvar montajlarında kullanılmak üzere geliştirilmiştir. Detay, duvar gövdesinden geçen 50 mm (2″) ve daha küçük çaplı yanıcı boruların etrafındaki Tesisat Deliği nin sızdırmazlıkla kapatılmasını hedefler. Farklı duvar tipleri veya döşeme geçişleri için bu detay kullanılmamalıdır; bu durumlarda üreticinin test edilmiş diğer uygun detayları değerlendirilmelidir.
Uygulamada en sık yapılan hata nedir?
En sık yapılan hatalar; taşyününün boşluğa yeterince sıkıştırılmadan yerleştirilmesi, yangın durdurucu mastik kalınlığının 16 mm den az uygulanması ve yüzey hazırlığının yetersiz olmasıdır. Ayrıca boru hareket payı bırakılmadan mastik sürülmesi ve üreticinin test edilmiş detayındaki adımlara uyulmaması da performansı düşürür. Bu hatalar, sızdırmazlığı zayıflatır ve F120 hedefini riske atar.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik ile uyumlu mudur?
Evet. Yönetmelik, yangın bölmeleri arasında geçen tesisatların test edilmiş pasif yangın durdurucu sistemlerle kapatılmasını zorunlu kılar. W-J-2432, ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. Projede betonarme duvar koşulu, 50 mm ve daha küçük yanıcı boru çapı sınırı, taşyünü arka dolgu ve 16 mm mastik kalınlığı sağlandığında, yönetmelik gereklilikleri karşılanır.
W-J-2432 kodu ne anlama geliyor?
W-J-2432, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Beton veya Yığma Duvar · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
