W-J-2434

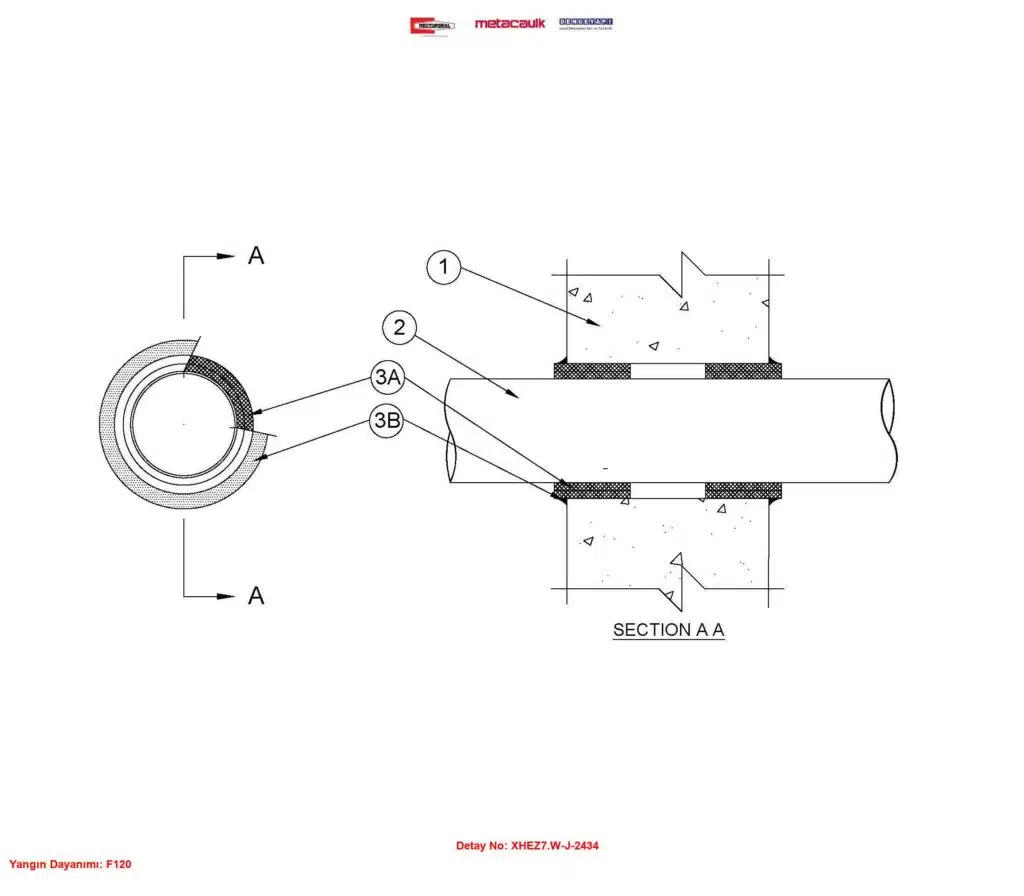

Beton Duvardan Geçen 150 mm PVC Boru F120 Yangın Durdurucu Detayı W-J-2434
Betonarme duvarlarda PVC, CPVC, PVC-XFR ve sert PVC elektrik borusu geçişleri için RECTORSEAL Metacaulk ürünleriyle oluşturulan F120 yangın durdurucu sistem. Geçişte intumesan derz şeridi ve mastik kullanılır.
Detay Bilgileri
Sistem Hakkında
W-J-2434 yangın durdurucu sistemi, betonarme şaft duvarlarında PVC, CPVC ve sert PVC gibi yanıcı boruların güvenle geçişini sağlamak üzere tasarlanmıştır. Sistem; Metacaulk 1000 Yangın Durdurucu Mastik ve MC Yangın Durdurucu Sargı bileşenlerinin doğru kombinasyonu ile Tesisat Deliği etrafında süreklilik sağlayarak yangın ve duman geçişini sınırlar. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. Doğru uygulandığında, F120 yangın dayanımı hedefini karşılar ve şaft duvarının yangın bütünlüğünü destekler.
Uygulamanın temel prensibi, geçen tesisat ile duvar arasındaki tüm boşlukların uygun malzeme ve kalınlıklarda kapatılmasıdır. MC Yangın Durdurucu Sargı, yangın anında genleşerek yanıcı borunun erimesiyle oluşacak boşluğu kapatır; Metacaulk 1000 Yangın Durdurucu Mastik ise 6 mm kalınlıkta uygulanarak duman sızdırmazlığı ve kenar sızdırmazlığı sağlar. Yüzey hazırlığı kritik öneme sahiptir: Tüm yüzeyler tozdan, nemden ve yağdan arındırılmalı, yapışma yüzeyleri sağlam ve temiz olmalıdır. Uygulama kesintisiz bir hat halinde yapılmalı, mastik kalınlığı her noktada 6 mm korunmalıdır.
Betonarme şaft duvarları, özellikle dikey tesisat yoğunluğunun yüksek olduğu yapılarda duman ve alevin katlar arası ilerlemesini engellemede ana bariyer görevi görür. W-J-2434, bu bariyerin sürekliliğini sağlayan pasif bir yangın koruma çözümüdür. Sistem; PVC, CPVC ve sert PVC boruların farklı çap ve konfigürasyonlarında, üreticisinin test edilmiş detayındaki tariflenen şekilde uygulanarak performansını gösterir. Bu yaklaşım, yalnızca yangın anındaki dayanımı değil, normal işletme koşullarında da sızdırmazlık sürekliliğini garanti altına alır.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik, geçen tesisat noktalarında test edilmiş ve belgelendirilmiş pasif yangın durdurucu detayların kullanılmasını zorunlu kılar. W-J-2434’ün seçimi ve uygulanması, bu gerekliliklerle uyumludur. Projelendirme aşamasında duvar tipi, boru malzemesi ve yerleşimi net olarak tanımlanmalı; sahada ise montaj sırasında ürün talimatları eksiksiz takip edilmelidir. Doğru malzeme seçimi, doğru kalınlıklar ve bütünsel bir sızdırmazlık yaklaşımı, F120 hedefinin sürdürülebilir şekilde karşılanmasını sağlar. Sonuç olarak W-J-2434, şaft duvar detaylarında yanıcı boru geçişlerinde kolay uygulanabilir, test edilmiş ve güvenilir bir çözüm sunar.
Uygulanmazsa Ne Olur?
-
Yatay Yangın ve Duman İlerlemesi: Betonarme duvar geçişi boyunca hedeflenen F120 (2 Saat) pasif yangın bütünlüğü koruması elde edilemez. Yangın anında oluşan yüksek sıcaklık ve 150 mm çapındaki devasa PVC borunun hızla erimesi kompartıman duvarında büyük bir baca etkisi oluşturur. Duvarın her iki yüzeyine anüler boşluk içine sürülen 6 mm kalınlığındaki Metacaulk Wrap Strip intumesan sargıları (3A) veya sızdırmazlığı tamamlayan Metacaulk 1000 mastik dolgusu (3B) eksik ya da hatalı yapılırsa, borunun erimesiyle açığa çıkan geniş boşluk mühürlenemez. Alevler ve yoğun zehirli duman dalgası komşu yangın kompartımanlarına saniyeler içinde sirayet eder.
-
Yönetmelik ve Mevzuat İhlali: Betonarme duvar geçişlerinde test edilmiş tescilli pasif yangın durdurucu detayların uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı duruma düşürerek yapı denetim süreçlerinde majör teknik uygunsuzluk oluşturur.
Kullanılan Ürün ve Uygulama
Bu detayda kullanılan ürün kombinasyonu; Metacaulk 1000 Yangın Durdurucu Mastik ve MC Yangın Durdurucu Sargı (Metacaulk Kuşak) ile tanımlanır. Metacaulk 1000, yangın sırasında ısı etkisiyle performansını koruyan, duman sızdırmazlığı sağlayan bir yangın durdurucu mastiktir. W-J-2434 uygulamasında 6 mm kalınlıkta uygulanması gereklidir ve boru-duvar birleşim bölgelerinde sürekli bir hat oluşturarak sızıntıları engeller. Mastik; temiz, kuru ve sağlam yüzeylere yüksek yapışma gösterecek şekilde formüle edilmiştir ve betonarme yüzeyler ile yanıcı boru malzemeleri arasında etkili bir bariyer sağlar. Doğru sürüm, eksiksiz doldurma ve kesintisiz uygulama performansın anahtarıdır.
MC Yangın Durdurucu Sargı ise yanıcı boru geçişlerinde kritik rol üstlenir. Yangın anında hızlıca genleşerek yumuşayan veya eriyen PVC, CPVC ve sert PVC boruların geride bıraktığı boşluğu kapatır. Bu davranış, Tesisat Deliği etrafında alev ve dumanın ilerlemesini sınırlar. Sargının doğru konumlandırılması ve boru çevresine sıkı sarılması şarttır. Üretici talimatları, sarım yönü, bindirme düzeni ve sabitleme detaylarını tanımlar; bu kurallara titizlikle uyulmalıdır. Böylece, sargı ile mastik birlikte çalışarak hem bütünlük hem de duman sızdırmazlığı hedeflerini destekler.
RectorSeal’in Metacaulk ailesi, yangın durdurucu sistemler için endüstride yaygın kabul görmüş çözümler sunar. Bu çözümler, ASTM E814 ve UL 1479 gibi kritik performans standartlarını hedefleyen projelerde tercih edilir. W-J-2434 özelinde, Metacaulk 1000’in 6 mm kalınlıkta sürekli uygulanması ve MC Yangın Durdurucu Sargı ile birlikte kullanımı, F120 performans hedefinin yakalanmasına yardımcı olur. Ayrıca, FM onaylı malzemelerin tercih edilmesi, risk yönetimi ve sigorta tarafında artı değer sağlayabilir. Uygulamada, yüzey hazırlığı, uygun alet seçimi, çevresel koşullar (nem, sıcaklık) ve kürlenme süreleri mutlaka göz önünde bulundurulmalıdır.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik gereği; geçen tesisatlar için test edilmiş sistemlerin kullanımı zorunludur. Bu kapsamda, proje verisi ile saha koşullarının uyumlu olması, ürünlerin orijinal ambalaj ve etiketleri ile izlenebilirliğinin korunması ve uygulama sonrası etiketleme/dokümantasyon yapılması tavsiye edilir. Son denetimlerde, mastik kalınlığının 6 mm olduğunun doğrulanması, sargının sürekliliğinin kontrolü ve Tesisat Deliği çevresinde boşluk kalmadığının teyidi önemlidir. Metacaulk 1000 ve MC Yangın Durdurucu Sargı’nın bu detayda birlikte kullanımı, betonarme şaft duvarlarında PVC, CPVC ve sert PVC boru geçişleri için güvenilir, test edilmiş ve sürdürülebilir bir çözüm ortaya koyar.
Detay İçeriği Ürünler & Alternatifleri
Beton Duvar 150 mm PVC Boru 6 mm Yangın Durdurucu — Teknik Bileşenler
1) Duvar
En az 152 mm kalınlığında, hafif veya normal ağırlıkta (1600–2400 kg/m³) betonarme duvar. Duvar, üreticisinin test edilmiş detayında tariflendiği şekilde dolu veya dolgulu beton bloklarla da oluşturulabilir. Tesisat deliğinin azami çapı 197 mm’dir. Açıklığın azami çapı, Geçiş Yapan Tesisatın azami çapı ve tipine ile Yangın Durdurucu Sistem içindeki Tesisat Deliği Boşluğuna bağlıdır.
2) Boru
Azami 152 mm (6") çaplı silindirik kılıf boru; en az 0,41 mm kalınlığında galvanizli çelik sacdan imal edilecektir. Boyuna bindirme en az 25 mm olacaktır. Kılıf boru, duvar yüzeyleriyle sıfırda veya her iki tarafta en az 25 mm taşacak şekilde monte edilir.
2A) PVC veya uPVC Boru
Azami 152 mm (6") çaplı Schedule 40, hücresel veya masif gövdeli PVC veya uPVC boru; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde kullanım için.
2B) Sert PVC Elektrik Borusu
Azami 152 mm (6") çaplı Schedule 40 sert PVC elektrik borusu; NFPA 70 (National Electrical Code) esaslarına uygun döşenecektir.
2C) Klorlanmış PVC (CPVC) Boru
Azami 152 mm (6") çaplı SDR 13.5 CPVC boru; kapalı (proses veya besleme) tesisatlarda kullanım için.
2D) PVC‑XFR Boru
Azami 152 mm (6") çaplı Schedule 40, masif gövdeli PVC‑XFR boru; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde kullanım için.
3) Geçiş Yapan Tesisatlar (Konfigürasyon B — Kılıflı)
Yangın durdurucu sistem içinde eksenel olarak yerleştirilecek tek bir yanıcı boru. Tesisat Deliği Boşluğu en az 13 mm, en fazla 95 mm olacaktır. Geçiş yapan tesisat duvarın her iki tarafında rijit olarak desteklenecektir. Açıklığın azami çapı 197 mm’dir. Aşağıdaki tip ve ebatlar kullanılabilir:
3A) PVC veya uPVC Boru
Azami 102 mm (4") çaplı, Schedule 40, masif gövdeli PVC veya uPVC boru; kapalı (proses veya besleme) sistemlerde kullanım için.
3B) Klorlanmış PVC (CPVC) Boru
Azami 102 mm (4") çaplı SDR 13.5 CPVC boru; kapalı (proses veya besleme) sistemlerde kullanım için.
3C) PVC‑XFR Boru
Azami 102 mm (4") çaplı Schedule 40, masif gövdeli PVC‑XFR boru; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde kullanım için.
3D) Sert PVC Elektrik Borusu
Azami 102 mm (4") çaplı Schedule 40 sert PVC elektrik borusu.
4) Yangın Durdurucu Sistem (Konfigürasyon B — Kılıflı)
Yangın Durdurucu Sistem aşağıdaki bileşenlerden oluşacaktır:
4A) Yangın Durdurucu Malzeme — İntumesan Şerit
Kalınlık 2 mm, genişlik 76 mm olan intumesan şeritten dört kat; şeritler boru çevresine uçları bitişik olacak şekilde sıkı sarılır ve bantla sabitlenir. Şerit paketi boşluk içerisine sürülür ve duvar kalınlığı içinde ortalanır. Şerit kenarları, her iki duvar yüzeyinden en az 16 mm geri çekilecektir. Ürün: RECTORSEAL — Metacaulk Joint Strip.
4B) Arka Dolgu Kalıp Malzemesi
Köpük fitil, kalıcı kalıp olacak şekilde açıklığa sıkıca yerleştirilecektir. Gerekli mastik kalınlığını karşılayacak biçimde duvar yüzeylerinden geri çekilecektir.
4C) Yangın Durdurucu Malzeme — Mastik (Opsiyonel)
Boşluk içerisine, her iki yüzeyle sıfırda olacak şekilde en az 6 mm kalınlığında yangın durdurucu mastik uygulanır. L değeri yalnızca mastik bir veya her iki tarafta kullanıldığında geçerlidir. Uygun ürünler: RECTORSEAL — Metacaulk 1000, Metacaulk 350i, Metacaulk 150+, Metacaulk 1200.
Detay Açıklaması
W-J-2434 yangın durdurucu sistemi, betonarme şaft duvarlarında yanıcı boru geçişleri için özel olarak tasarlanmıştır. Bu sistem, PVC, CPVC ve sert PVC gibi yanıcı boruların güvenli geçişlerini sağlarken, yangın anında dumanın yayılmasını en aza indirmeye yardımcı olur. Yangın durdurucu sistem, Metacaulk 1000 mastik ve Metacaulk İntumesan Duygu Şeridi kullanılarak oluşturulmaktadır. Bu ürünler, geçiş yapan tesisatların etrafında sızdırmazlık sağlarken, olası yangın durumlarında kritik bir koruma sunar.
Yangın durdurucu sistemin uygulanması, bina güvenliği açısından son derece önemlidir. Uygulanmadığı takdirde, yangın anında oluşan duman ve alevler, yangının yayılmasına neden olabilir. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun projelendirme ile bu sistemin doğru bir şekilde kullanılması, yangın güvenliğini artırır. Ayrıca, bu sistemin test edilmiş ve sertifikalı olması, kullanıcıların güvenliğini de garanti altına alır.
Betonarme Duvar 150 mm PVC Boru Geçişlerinde Üstün Yangın Güvenliği: Metacaulk Wrap Strip Teknolojisi
Büyük ölçekli ticari yapılarda, konut kulelerinde, endüstriyel tesislerde ve altyapı projelerinde yangın kompartıman betonarme duvarlarından geçen nominal 150 mm (6 in.) çapındaki ana PVC atıksu ve yağmur suyu kolon hatları, yangın esnasında dikey ve yatay alev ile zehirli gaz ilerlemesi açısından en riskli geçiş noktalarıdır. Betonarme ve briket duvarların yüksek yangın direnci, büyük çaplı boru geçiş açıklıklarında aynı performansı sergileyecek tescilli pasif yangın durdurucu mühendislik çözümleri ile korunmalıdır. XHEZ7.W-J-2434 sistem detayı, betonarme duvar geçişlerini tescil altına alan, uluslararası akredite sertifikalı profesyonel bir metodoloji sunar.
Sistemin sızdırmazlık mimarisi, duvarın her iki yüzeyinde 150 mm PVC boru çevresine sarılarak anüler boşluğa yerleştirilen 6 mm kalınlığındaki çift yönlü Metacaulk Wrap Strip (MC Yangın Durdurucu Sargı) teknolojisine ve Metacaulk 1000 mastik kombinasyonuna dayanır. Betonarme yüzeylerle tam hem yüz hizalanan bu yüksek genleşmeli reaktif şerit, yangın ısısıyla karşılaştığı anda genleşerek eriyen 150 mm plastik borunun açtığı geniş boşluğu hızla doldurur ve aşılmaz bir kömür bariyeriyle mühürler. Duvarın her iki tarafında sağlanan F120 (120 dakika / 2 Saat) kesintisiz pasif yangın bütünlüğü, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarına tam uyumlu hale getirir.
Sık Sorulan Sorular
W-J-2434 hangi yapı elemanında kullanılabilir?
W-J-2434 yangın durdurucu sistemi, betonarme şaft duvarlarında yanıcı boru (PVC, CPVC ve sert PVC elektrik borusu dahil) geçişleri için tasarlanmıştır. Sistem, şaft duvarlarının sürekliliğini koruyarak duman ve alev geçişini sınırlamaya yardımcı olur. Duvar yüzeylerinin temiz, kuru ve sağlam olması, derzlerin uygun şekilde hazırlanması ve ürünlerin üretici talimatlarına göre uygulanması esastır.
Bu detayda kaç mm Metacaulk 1000 Yangın Durdurucu Mastik uygulanmalıdır?
Bu detayda Metacaulk 1000 Yangın Durdurucu Mastik 6 mm kalınlıkta uygulanmalıdır. Sürekli ve kesintisiz bir mastik hattı ile boru ve duvar arasındaki tüm temas yüzeyleri kapatılmalı, boşluk bırakılmamalıdır. Yüzeyler toz, yağ ve gevşek parçacıklardan arındırılmalı; mastik üretici talimatlarına göre katman kalınlığı ve kürlenme koşulları sağlanmalıdır.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 yangın dayanımı için sistem betonarme şaft duvarında, üreticisinin test edilmiş detayındaki tariflenen şekilde uygulanmalıdır. Yanıcı boru çevresinde MC Yangın Durdurucu Sargı kullanılır, Tesisat Deliği ve birleşim bölgeleri 6 mm Metacaulk 1000 ile sızdırmaz hale getirilir. Yüzey hazırlığı doğru yapılmalı, boşluklar tamamen doldurulmalı ve uygulama sürekliliği korunmalıdır.
Bu sistem hangi standartlara göre test edilmiştir ve test laboratuvarı nedir?
W-J-2434, ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. Bu standartlar, geçen tesisatlar için yangın ve duman geçişine karşı performansı doğrular. Doğru ürün kombinasyonu, uygun kalınlıkta uygulama ve test edilmiş detaya tam uyum, beklenen performansın sağlanması için zorunludur.
Uygulamada en sık yapılan hata nedir?
En sık görülen hata, mastik kalınlığını 6 mm’nin altında bırakmak ve süreksizlik oluşturmaktır. Ayrıca MC Yangın Durdurucu Sargının gevşek sarılması, yüzey hazırlığının yetersiz yapılması, Tesisat Deliği çevresinde boşluk bırakılması ve üretici talimatlarının eksik uygulanması performansı düşürür. Bu hatalar, duman sızdırmazlığını zayıflatır ve hedeflenen F120 dayanımı riske atar.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygunluk nasıl sağlanır?
Uygunluk için projelendirme aşamasında betonarme şaft duvarı ve geçen tesisatlar doğru tanımlanmalı, ASTM E814 ve UL 1479’a göre test edilmiş sistem seçilmelidir. Metacaulk 1000 mastik 6 mm kalınlıkta ve MC Yangın Durdurucu Sargı üretici talimatıyla uygulanmalı; uygulama kayıt altına alınmalı, etiketleme yapılmalı ve bakım/denetim planı dokümante edilmelidir.
W-J-2434 kodu ne anlama geliyor?
W-J-2434, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
