Betonarme Duvarda Çelik Hava Kanalı Geçişi İçin Yangın Durdurucu Sistem W-J-7079
Betonarme duvardan geçen çelik hava kanalları için F120 yangın durdurucu sistem. Geçiş, taşyünü arka dolgu ve RECTORSEAL Metacaulk 350i yangın durdurucu mastikle kapatılır.
Detay Bilgileri
Sistem Hakkında
W-J-7079 yangın durdurucu sistem, betonarme duvardan geçen çelik hava kanallarının etrafındaki tesisat deliğini güvenle sızdırmaz hale getirmek için tasarlanmış, performansı sahada doğrulanabilir bir çözümdür. Sistem kurgusu, taşyünü arka dolgu malzemesi ile boşluğun düzgünce doldurulması ve bunun üzerine RectorSeal markalı Metacaulk 350i (MC350i) yangın durdurucu mastiğin uygulanmasına dayanır. Bu iki bileşen birlikte, hem alev hem de duman sızdırmazlığını sağlayarak yangın sırasında bölmelerin bütünlüğünü korur, kaçış ve müdahale süreleri için kritik avantaj sağlar.
Bu detay, geçiş yapan tesisat olarak çelik hava kanalı kullanılan uygulamalar için özel olarak geliştirilmiştir. Betonarme duvar ve kanal arasında kalan boşluğun, projede belirtilen toleranslarda ve temiz yüzey koşullarında hazırlanması, sistem başarısının anahtarıdır. MC350i’nin 13 mm kalınlıkta, kesintisiz ve sürekli bir tabaka halinde çekilmesi ve arka dolgu görevi gören taşyününün sıkı bir şekilde yerleştirilmesi, hem ısı hem de duman geçişini etkin biçimde engeller. Doğru kalınlık ve süreklilikte uygulama, beklenen performansı elde etmenin temel şartıdır.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. Böylece kurulumda izlenecek yöntem, malzeme kombinasyonu ve geometriye ilişkin esaslar, saha uygulamasını yönlendirecek şekilde tanımlanmıştır. Montajda yüzeylerin yağ, toz ve gevşek parçacıklardan arındırılması, boşluk ölçülerinin test detayına uygun tutulması ve mastik uygulamasının tekniğine uygun yapılması önemlidir. Kuruma süreleri ve varsa imalatçı tavsiyeleri, sahada kalite güvencesi için dikkate alınmalıdır.
Sistemin F Yangın Dayanımı, monte edildiği duvarın yangın dayanımı ile aynıdır. Bu kapsamda W-J-7079, F120 hedefi için gerekli koşullar sağlandığında, betonarme duvar bölmesinin performansını destekler. Detay, duman sızdırmazlığı bakımından da kullanıcı konforu ve tesis güvenliği açısından değer katar; hassas hacimlerde dumanın yayılımını sınırlayarak can ve mal güvenliğini güçlendirir.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik (BYKHY) çerçevesinde, bölmelerin bütünlüğünün korunması, geçiş yapan tesisatların uygun yangın durdurucu sistemlerle yalıtılması ve duman sızdırmazlığı güvence altına alınmalıdır. W-J-7079, bu gerekliliklerle uyumlu bir uygulama çerçevesi sunar. Uygulamanın projeye ve test edilmiş detaya uygunluğu, malzeme kimlikleri ve fotoğraflarla belgelendirilmelidir. Doğru detay seçimi, nitelikli malzeme ve özenli uygulama birlikte ele alındığında, sistem uzun ömürlü ve sürdürülebilir bir yangın güvenliği performansı sağlar.
Kullanılan Ürün ve Uygulama
W-J-7079 detayında kullanılan ana yangın durdurucu malzeme RectorSeal markalı Metacaulk 350i (MC350i) yangın durdurucu mastiktir. MC350i, betonarme duvardan geçen çelik hava kanallarının etrafındaki tesisat deliği boşluğunu sızdırmaz kapatmak üzere, taşyünü arka dolgu ile birlikte çalışacak şekilde tercih edilir. Bu kombinasyon, yangın sırasında alev ve duman geçişini sınırlayarak bölmenin bütünlüğünü korur ve kullanıcıların tahliyesi ile ekiplerin müdahalesi için gerekli sürelerin kazanılmasına katkı verir.
Bu detayda MC350i’nin 13 mm kalınlıkta uygulanması esastır. Kalınlığın sürekliliği, performans için kritik olup, mastik tabakasının kesintisiz bir hat oluşturacak biçimde çekilmesi gerekir. Taşyünü arka dolgu, mastik için kalıcı kalıp etkisi sağlayarak boşlukta düzgün bir yüzey oluşturur ve hem mekanik dayanımı hem de sızdırmazlık performansını destekler. Uygulama öncesi yüzeyler temiz, kuru ve sağlam olmalı; mastik, üreticinin talimatlarına uygun şekilde boşluğun tüm çevresini kapatacak biçimde yerleştirilmelidir.
Metacaulk 350i’nin bu detayda tercih edilmesinin nedeni, kurulum pratikliği ile birlikte betonarme duvar-çelik hava kanalı birleşimlerinde güvenilir bir sızdırmazlık sunmasıdır. Ürün, test detayında yetkili laboratuvar koşullarında doğrulanmış kombinasyonla kullanıldığında, duman sızdırmazlığı ve yangın dayanımı hedeflerine ulaşılmasına yardımcı olur. Ayrıca projelerde, malzeme sürekliliği ve işçilik standardizasyonu sayesinde kalite kontrol süreçleri kolaylaşır; montaj fotoğrafları ve ölçüm kayıtlarıyla performans beyanı desteklenebilir.
MC350i ve taşyünü arka dolgu ile oluşturulan W-J-7079 sistemi, ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. Kullanılan malzemelerin FM onayına sahip olması, risk yönetimi politikaları kapsamında ek güvence olarak değerlendirilebilir. Bununla birlikte, şantiyede nihai uygunluk; doğru malzeme seçimi, 13 mm mastik kalınlığının sürekliliği, boşluk ölçülerinin test tarifine uyumlu tutulması ve yüzey hazırlığının eksiksiz yapılması gibi koşullara bağlıdır. Doğru planlama ve denetimle, MC350i bu tip geçişlerde güvenilir, tekrarlanabilir ve sürdürülebilir bir performans sağlar.
Özetle, RectorSeal Metacaulk 350i; betonarme duvar üzerinden geçen çelik hava kanallarında, taşyünü arka dolgu ile birlikte kullanıldığında yüksek güvenlik kültürünü destekleyen bir yangın durdurucu mastik çözümüdür. Doğru detay, doğru malzeme ve doğru uygulama ilkeleri bir araya geldiğinde, sistem; BYKHY uyumluluğu, duman kontrolü ve beklenen F performans hedeflerine ulaşılmasını mümkün kılar.
Bu Detay Neden Uygulanmalıdır?
-
Yangın Kompartıman Bütünlüğü ve Mekanik Mukavemet: Çelik hava kanalları yüksek ısı altında deforme olarak duvar geçişlerindeki yalıtımı zorlar. Sistemde yer alan 51×51 mm çelik tespit köşebentleri (retaining angles), kanalın yangın esnasındaki mekanik hareketini ve çökmesini sınırlandırarak 2 saatlik (F=2 Hr) yangın kompartıman bütünlüğünün korunmasını sağlar.
-
Ürüne Özel Montaj ve İşçilik Avantajı: RectorSeal Metacaulk 350i intümesan mastiğinin yüksek genleşme performansı ve mineral taşyünü kombinasyonu, ilave sargı veya karmaşık manşet ihtiyacı olmadan hızlı montaj imkanı tanır. 0 mm noktasal temas (point contact) toleransı sayesinde şantiyedeki eksantrik montaj kaçıklıkları, arakesite çekilen 6 mm’lik mastik kordonu ile standartlara uygun şekilde çözülür.
-
Akredite Standart ve İdare Onayı: UL W-J-7079 sistemi doğrudan ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiş tescilli bir detaydır. Mekanik proje müşavirleri, yapı denetim kuruluşları ve itfaiye mercileri tarafından herhangi bir mühendislik yargısına (EJ) gerek duyulmadan şantiyede doğrudan onaylanır.
Uygulanmamasının Sonuçları Ne Olur?
-
Yatay/Dikey Yangın ve Toksik Duman Yayılımı: Çelik sac hava kanallarının yangın anında genleşmesi, rezervasyon açıklıklarında kontrolsüz yırtılmalara yol açar. Çelik tespit köşebentleri ve UL sertifikalı intümesan mastik katmanı ile kapatılmayan kanalların çevresi doğrudan baca vazifesi görerek alevlerin, aşırı ısının ve ölümcül toksik gazların diğer kompartıman mahallerine dakikalar içinde transfer olmasına sebep olur.
-
Mevzuat İhlali ve Hukuki Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” hükümleri uyarınca kompartıman duvarlarından geçen mekanik tesisat geçişlerinin duvar yangın dayanım süresi kadar yalıtılması mecburidir. Akredite sertifikası bulunmayan veya mekanik tespiti yapılmamış geçişler iskan ve ruhsat süreçlerinde itfaiye onayının reddedilmesine, sigorta teminatlarının geçersiz kılınmasına ve bina işletmesi ile mekanik yüklenici aleyhine ağır hukuki sorumluluklar doğmasına yol açar.
Detay İçeriği Ürünler & Alternatifleri

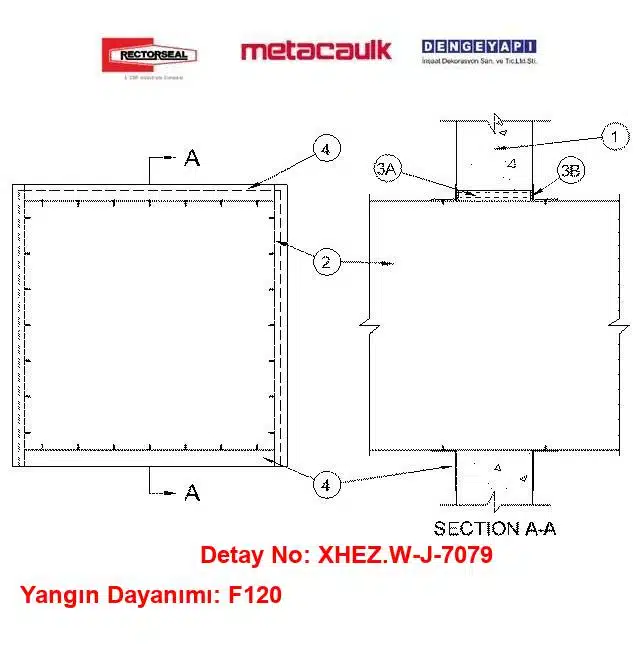

Betonarme duvar çelik hava kanalı yangın durdurucu — Teknik Bileşenler
1) Duvar
En az 112,5 mm kalınlığında (4-1/2") hafif veya normal ağırlıklı (1600–2400 kg/m³) donatılı betonarme duvar. Duvar, alternatif olarak beton blok ile de oluşturulabilir. Maksimum Tesisat Deliği alanı 0,31 m² olup tek boyutta maksimum 550 mm (22").
2) Kanal
Maksimum 525 × 525 mm (21 × 21") boyutlarında, en az 0,7 mm kalınlıkta çelik kanal; açıklık içine merkezli veya eksantrik yerleştirilebilir. Tesisat Deliği Boşluğu min 0 mm (temaslı) ile maks 25 mm (1") olacaktır. Kanal, duvarın her iki tarafında rijit olarak desteklenecektir.
3) Yangın Durdurucu Sistem
Sistem; arka dolgu kalıp malzemesi ve yangın durdurucu malzemeden oluşur. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir.
3A) Arka Dolgu Kalıp Malzemesi
En az 100 mm kalınlıkta ve en az 65 kg/m³ yoğunlukta taşyünü levha; boşluğa sıkı şekilde yerleştirilerek kalıcı kalıp olacak şekilde uygulanacaktır. Yangın durdurucu malzemenin gerekli kalınlığını karşılamak üzere arka dolgu, duvarın her iki yüzeyinden yaklaşık 13 mm geri çekilecektir.
3B) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik
Tesisat Deliği Boşluğu içerisine, duvarın her iki yüzeyiyle sıfırda olacak şekilde en az 13 mm kalınlıkta uygulanacaktır. Temaslı (sıfır boşluk) bölgelerde, duvar/kanal temas hattına her iki taraftan en az 6 mm çapında sürekli bir mastik şeridi çekilecektir. Ürün: RECTORSEAL — Metacaulk 350i.
4) Çelik Köşebentler
Kanalın dört kenarına, duvarın her iki tarafında 50 × 50 mm ve en az 0,8 mm kalınlıkta çelik köşebentler monte edilecektir. Köşebentler, kanala No. 8 (veya daha büyük) sac vidaları ile; her kanal ucu kenarından en fazla 50 mm mesafede ve en fazla 125 mm aks aralığıyla sabitlenecektir.
Detay Açıklaması
W-J-7079 yangın durdurucu sistemi, çelik hava kanallarının betonarme duvarlardan geçişlerinde güvenilir bir çözüm sunmaktadır. Bu sistemin içerisinde Metacaulk 350i yangın durdurucu mastik ve taşyünü arka dolgu malzemesi bulunmaktadır. Yangın durdurucu sistem, hem yangın güvenliği açısından hem de kullanıcı konforu açısından önemli bir rol oynamaktadır. Yangın durdurucu malzeme, tesisat deliği boşluğunun etkin bir şekilde sızdırmazlığını sağlarken, aynı zamanda duman geçişini de önler.
Bu sistemin uygulanmadığı durumlarda, yangın anında duman ve ısı geçişi olabileceğinden büyük zararlar oluşabilir. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik (BYKYHY) gerekliliklerine uygun olarak tasarlanan bu sistem, güvenli bir yaşam alanı sunmaktadır. Yangın durdurucu sistemlerin kullanımı, modern binalarda yaygın hale gelmiştir ve yangın güvenliği ile ilgili düzenlemelere tam uyum sağlamaktadır.
Mekanik Şaftlarda Rijit Güvenlik: Çelik Hava Kanallarında UL W-J-7079 Yangın Bariyeri Çözümleri
Ticari yapılar, veri merkezleri ve endüstriyel tesislerde mekanik havalandırma hatları, yangın kompartımantasyon planının en kritik elemanlarıdır. Yangın duvarlarını delen izolesiz çelik hava kanalları, yangın anında karşılaştıkları yüksek sıcaklıklar neticesinde termal genleşmeye maruz kalarak geçiş açıklıklarında ciddi yapısal deformasyon riski üretir. Bu geçişlerde yangın güvenliğini sağlamak, yalnızca mastik dolgusu yapmaktan öte kanalın yangın anındaki hareketini sınırlandıran mekanik tespit detaylarını ve akredite yangın durdurucuları bir arada kullanmayı zorunlu kılar.
Denge Yapı güvencesiyle sunulan RectorSeal UL W-J-7079 detay çözümü, betonarme duvarlardan geçen dikdörtgen ve kare çelik hava kanallarında 2 saate kadar eksiksiz yangın kompartıman bütünlüğü sunar. Çelik tespit köşebentleri ile mekanik olarak güçlendirilen sistem, RectorSeal Metacaulk 350i intümesan mastiği ve taşyünü kombinasyonu sayesinde yüksek genleşme ve tam sızdırmazlık sağlar. Eksantrik montaj toleransları ve sıfır anüler boşluk uyumuyla şantiye işçiliklerini hızlandıran bu çözüm, projelerinizi denetim süreçlerinde risksiz, yangın anında ise tam korumalı hale getirir.
Sık Sorulan Sorular
W-J-7079 hangi yapı elemanında kullanılabilir?
W-J-7079, betonarme duvar montajlarında çelik hava kanalı geçişlerinin yangın ve duman sızdırmazlığı için tasarlanmıştır. Sistem, test detayında tarif edilen koşullar sağlandığında uygulanmalıdır. Betonarme duvarın yangın dayanım sınıfı, sistemin performansını belirler. Kullanımda, doğru hazırlanmış tesisat deliği ve uygun arka dolgu ile MC350i uygulaması esastır.
Bu detayda kaç mm MC350i uygulanmalıdır?
Bu detayda Metacaulk 350i (MC350i) yangın durdurucu mastik 13 mm kalınlıkta uygulanmalıdır. Uygulama, üreticisinin test edilmiş detayında tariflendiği şekilde, kesintisiz ve süreklilik sağlayacak biçimde yapılmalı; mastik, taşyünü arka dolgu üzerine boşluğu tamamen kapatacak şekilde çekilmelidir. Yüzey hazırlığı ve kuruma süreleri imalatçı tavsiyelerine göre kontrol edilmelidir.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 hedefi için, betonarme duvarın yangın dayanımı eşdeğer olmalı, çelik hava kanalı etrafındaki boşluk taşyünü arka dolguyla düzgün ve sıkı biçimde doldurulmalı, üzerine MC350i 13 mm kalınlıkta sürekli bir hat oluşturacak şekilde uygulanmalıdır. Yüzeyler temiz, kuru ve sağlam olmalı; detaydaki toleranslar korunmalı ve montaj, test edilmiş tarifle birebir uyumlu olmalıdır.
Bu detay hangi geçiş yapan tesisat için tasarlanmıştır?
W-J-7079, betonarme duvardan geçen çelik hava kanalları için geliştirilmiştir. Sistem, kanal ile duvar arasında kalan tesisat deliği boşluğunun taşyünü arka dolgu ve MC350i yangın durdurucu mastik ile sızdırmaz kapatılmasına dayanır. Amaç, yangın sırasında alev ve dumanın geçişini engelleyerek bölmenin bütünlüğünü ve kullanıcı güvenliğini korumaktır.
Bu sistem hangi test standartlarına göre doğrulanmıştır?
Bu sistem, geçiş yapan tesisatlar için esas alınan ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. Test kapsamı; betonarme duvar, çelik hava kanalı, taşyünü arka dolgu ve MC350i mastik kombinasyonunun yangın ve duman sızdırmazlık performansını kapsar. Uygulama, testte tarif edilen kurallara uygun yapılmalıdır.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik ile uyumu nasıldır?
W-J-7079, BYKHY’nin penetrasyonların yangın durdurulması ve duman sızdırmazlığı hükümleriyle uyum sağlamaya yönelik bir çözümdür. Uygulamada, duvarın yangın dayanımıyla eşdeğer performans hedeflenmeli, malzemeler üreticinin test edilmiş detayına uygun kullanılmalı ve saha uygulaması denetlenmelidir. Projede uygunluk beyanları ve montaj kayıtlarıyla dokümantasyon tamamlanmalıdır.
W-J-7079 kodu ne anlama geliyor?
W-J-7079, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Beton veya Yığma Duvar · geçiş tipi: Hava Kanalı. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
