W-J-7082
Beton Duvardan Geçen 16 inç Çelik Hava Kanalı F120 MC350i Yangın Durdurucu Detayı W-J-7082
Betonarme duvardan geçen çelik hava kanalları için F120 yangın durdurucu çözüm. Geçiş, taşyünü arka dolgu ve RECTORSEAL Metacaulk 350i yangın durdurucu mastikle kapatılır.
Detay Bilgileri
Sistem Hakkında
W-J-7082 yangın durdurucu sistemi, betonarme duvarlardan geçen çelik boru geçişlerinde yangın ve dumanın bir kompartımandan diğerine yayılımını sınırlamak üzere geliştirilmiş, performansı test edilmiş bir çözüm sunar. Özellikle AVM, hastane, otel ve ofis gibi yoğun kullanım alanlarında, yüksek sıcaklıklarda taşıyıcı olmayan servis geçişlerinin oluşturduğu riskleri kontrol altına almak için tercih edilir. Bu detay, 400 mm (16″) çelik boru uygulamasını esas alır ve uygun şekilde monte edildiğinde F120 yangın dayanımı hedefini sağlar.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Test kapsamı, geçiş yapan tesisat ile betonarme duvar arasındaki Tesisat Deliği Boşluğu’nun arka dolgu ve yangın durdurucu malzemeyle doğru biçimde kapatılmasını, yangın anında alev ve duman geçişine karşı güvenilir bir bariyer oluşturulmasını içerir. Doğru ürün seçimi ve detaylara sadık montaj, sahada beklenen performansın elde edilmesi için kritik öneme sahiptir.
Sistemin ana bileşenleri; boşluk içerisine sıkı şekilde yerleştirilen Taşyünü Arka Dolgu Malzemesi ve yüzeyde kesintisiz bir conta oluşturan RectorSeal Metacaulk 350i (MC350i) Yangın Durdurucu Mastik’tir. Uygulamada en az 65 kg/m³ yoğunlukta taşyünü tercih edilmeli, lifler duvar düzlemlerine paralel olacak biçimde yerleştirilmelidir. Ardından, boru çevresi ve duvar yüzeyinde MC350i en az 13 mm kalınlıkta, boşluk bırakmadan uygulanmalıdır. Bu kombinasyon, yangın sırasında ısıl etkilerle birlikte sistemin sızdırmazlığını korumasına yardımcı olur.
Montaj öncesi yüzeylerin temiz, kuru ve tozsuz olması; boru yüzeylerinde yağ, gres veya gevşek parçacıkların bulunmaması gerekir. Mastik uygulamasında süreklilik esastır; kesintisiz ve uniform bir tabaka oluşturulmalı, geçiş çevresinde yerel incelmeler bırakılmamalıdır. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır. Bu nedenle, projelerde hedeflenen performansa ulaşmak için hem duvarın hem de yangın durdurucu sistem bileşenlerinin üreticinin test edilmiş detayındaki tariflere uygun seçilmesi ve uygulanması gerekir.
Kalite güvencesi kapsamında, uygulama sonrası görsel kontrol, mastik kalınlığı ölçümü ve arka dolgu bütünlüğünün doğrulanması önerilir. Sık rastlanan hatalar arasında arka dolgunun gevşek yerleştirilmesi, mastik kalınlığının 13 mm’nin altına düşmesi ve yüzey hazırlığının yetersizliği sayılabilir. Doğru ürün (MC350i) kullanımı, doğru kalınlık ve doğru montaj sıralaması ile W-J-7082 detayı, modern binaların pasif yangın güvenliği stratejisinde güvenilir ve sürdürülebilir bir bariyer oluşturur.
Kullanılan Ürün ve Uygulama
RectorSeal Metacaulk 350i (MC350i) Yangın Durdurucu Mastik, W-J-7082 detayında betonarme duvardan geçen çelik boru çevresinde yangın ve duman sızdırmazlığı sağlamak için kullanılan temel bileşendir. MC350i, geçiş yapan tesisat ile duvar arasındaki Tesisat Deliği Boşluğu’nda sürekli bir conta tabakası oluşturarak, yangın anında alev ve dumanın kompartımanlar arası geçişini sınırlar. W-J-7082 sisteminde, MC350i’nin etkinliği taşyünü arka dolgu malzemesi ile birlikte değerlendirildiğinde, F120 yangın dayanımı hedefi desteklenir.
MC350i’nin intumesan karakteri, yüksek sıcaklık etkisiyle malzemenin genleşmesini ve oluşabilecek boşlukları kapatarak sistem bütünlüğünü sürdürmesini sağlar. Bu davranış, özellikle boru yüzeylerinde ısıl etkilerle oluşabilecek dilatasyon ve mikrosızıntılara karşı ek bir emniyet payı oluşturur. Ürün, geçiş çevresinde düzgün bir yüzey filmi oluşturduğunda, yangın sırasında basınç ve sıcaklık dalgalanmalarına rağmen sızdırmazlık performansını korumaya yardımcı olur.
W-J-7082 kapsamında MC350i’nin uygulama kalınlığı en az 13 mm’dir. Uygulamadan önce yüzeylerin yağ, toz ve gevşek parçacıklardan arındırılması, mastik öncesi arka dolgu olarak en az 65 kg/m³ yoğunlukta taşyününün boşluk içerisine sıkı biçimde yerleştirilmesi tavsiye edilir. Mastik, arka dolguya temas edecek ve boru/duvar birleşiminde süreklilik sağlayacak şekilde eksiksiz uygulanmalıdır. Üniform kalınlık, performansın sürekliliği açısından kritik olup lokal incelmeler veya kesintiler önlenmelidir.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. MC350i’nin W-J-7082 gibi detaylarda kullanımı, proje sahasında standartlara uygun, öngörülebilir performans elde edilmesini destekler. Sistemin bileşenleri FM onaylı malzemelerden oluşmakta olup, projelerde risk yönetimi ve uyum süreçlerine katkı sunar. Doğru ürün, doğru kalınlık ve doğru montaj sırası; tasarımda hedeflenen F120 performansına ulaşmanın anahtarıdır.
MC350i; yeni inşaat ve renovasyon projelerinde, servis sürekliliğini koruyacak şekilde planlanan bakım ve kontrollerle birlikte uzun süreli çözüm sunar. Uygulama kayıtlarının (ürün, parti, kalınlık, tarih) dokümante edilmesi, kalite güvencesini güçlendirir. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik kapsamında, geçiş yapan tesisatların yangın ve duman sızdırmazlığına ilişkin hükümleri karşılamak için MC350i’nin üreticinin test edilmiş detayındaki tariflenen şekilde kullanılması önerilir. Böylelikle, çelik boru geçişlerinde güvenilir, sürdürülebilir ve standartlara uygun bir yangın bariyeri sağlanır.
Dairesel Hava Kanallarında Güvenli Geçiş: Beton Duvarlarda UL W-J-7082 Yangın Bariyeri Çözümleri
Yüksek katlı konutlar, ticari yapılar ve endüstriyel tesislerde mekanik havalandırma hatları, yangın esnasında zafiyet oluşabilecek en kritik kompartıman geçişlerindendir. Yangın zonu duvarlarını delen dairesel çelik kanallar, yüksek sıcaklıkta oluşan termal genleşme ve mekanik titreşimler nedeniyle kompartımantasyon sürekliliğini tehdit eder. Beton duvar geçişlerinde güvenliği sağlamak, yalnızca mastik dolgusu yapmanın ötesinde tel hasır takviyeli ve taşyünü destekli akredite detayların eksiksiz uygulanmasını gerektirir.
Denge Yapı güvencesiyle sunulan RectorSeal UL W-J-7082 detay çözümü, 16 inç çapa kadar olan dairesel çelik hava kanallarında 2 saate kadar tam yangın ve duman sızdırmazlığı sunar. No. 8 çelik tel hasır kovan, yoğun mineral taşyünü ve yüksek genleşmeli RectorSeal Metacaulk 350i intümesan mastiği kombinasyonu, termal şok anında genleşerek geçişi kilitler. Sıfır anüler boşluk toleransı sayesinde eksantrik geçişlerde sahada montaj esnekliği kazandıran bu UL sertifikalı detay, projelerinizde hem denetim süreçlerini kolaylaştırır hem de mekanik tesisat hatlarınızı en üst düzeyde korur.
Detay İçeriği Ürünler & Alternatifleri

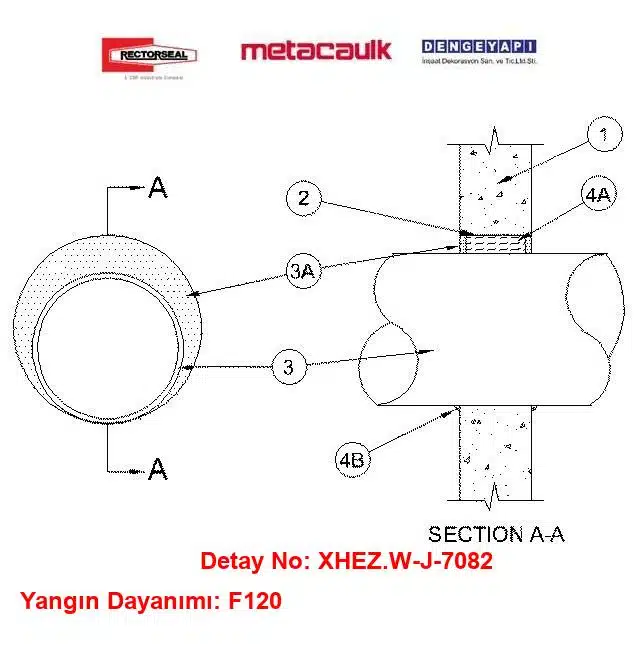

Beton Duvar 16 inç Çelik Hava Kanalı Yangın Durdurucu — Teknik Bileşenler
1) Duvar
En az 125 mm kalınlığında, betonarme hafif veya normal ağırlıklı beton (1600–2400 kg/m³). Duvar, betonarme beton bloklarla da oluşturulabilir. Tesisat Deliği maksimum çapı 425 mm’dir.
2) Çelik Tel Hasır
No. 8 çelik tel hasırdan imal edilmiş silindirik kılıf; boyuna dikişte en az 25 mm bindirmeli olacaktır. Tel hasırın boyu duvar kalınlığına eşit olacak ve Tesisat Deliği çevresine uyacak şekilde şekillendirilecektir.
3) Hava Kanalı (Çelik)
Azami 400 mm çapında (veya daha küçük), en az 0,5 mm kalınlığında çelik hava kanalı; delik içinde eşmerkezli veya eksantrik yerleştirilebilir. Tesisat Deliği Boşluğu min 0 mm (noktasal temas) ile maks 25 mm olacaktır. Hava kanalı duvarın her iki tarafında rijit olarak desteklenecektir.
4) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdakilerden oluşacaktır:
4A) Arka Dolgu Kalıp Malzemesi
En az 100 mm kalınlığında, en az 65 kg/m³ yoğunlukta taşyünü, boşluğa sıkıca yerleştirilerek kalıcı kalıp olacak şekilde uygulanacaktır. Arka dolgu, her iki yüzeyden yangın durdurucu malzeme kalınlığını karşılayacak şekilde geri çekilecektir.
4B) Yangın Durdurucu Malzeme - Yangın Durdurucu Mastik
Boşluk içerisine, her iki yüzeyle sıfır hizalı olacak şekilde en az 13 mm kalınlıkta yangın durdurucu mastik uygulanacaktır. Noktasal temas bölgelerinde, duvar/kanal birleşim yerine her iki tarafta en az 6 mm çapında mastik şeridi çekilecektir. Ürün: RECTORSEAL — Metacaulk 350i.
Detay Açıklaması
W-J-7082 yangın durdurucu sistemi, betonarme duvarlardan geçen çelik hava kanalları için tasarlanmış bir çözümdür. Bu sistem, özellikle AVM, hastane, otel ve ofis binalarında kullanılmaktadır. Yangın durdurucu sistemin uygulanmaması durumunda, yangının yayılması ve can kaybı riski artmaktadır. Yangın anında, çelik hava kanalları üzerinden geçiş yapılan duvarlar, yangının yayılmasında kritik bir rol oynar. Bu nedenle, sistemin kullanılması, yangın güvenliğini sağlamak için zorunludur.
Bu sistem, Denge Yapı’nın sunduğu kaliteli malzemelerle oluşturulmuştur. Taşyünü arka dolgu malzemesi ve RECTORSEAL Metacaulk 350i yangın durdurucu mastik, sistemin etkinliğini artırmaktadır. Yangın durdurucu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun olarak tasarlanmış ve test edilmiştir. Böylece, yangın güvenliği standartlarına tam uyum sağlanmaktadır. Bu sistem, hem bireysel hem de toplu yaşam alanlarında yangın güvenliğini artırmak adına son derece önemlidir.
Bu Detay Neden Uygulanmalıdır?
-
Yangın Kompartıman Bütünlüğü ve Yapısal Kararlılık: Dairesel çelik hava kanalları yüksek sıcaklık altında ısıl genleşme gösterir. Sistemde yer alan No. 8 çelik tel hasır kovan takviyesi ve 102 mm sıkıştırılmış taşyünü dolgusu, yangın anında kanal çevresindeki dolgu katmanının rijitliğini koruyarak 2 saatlik (F=2 Hr) tam yangın bariyeri bütünlüğü sağlar.
-
Ürüne Özel Montaj ve İşçilik Avantajı: RectorSeal Metacaulk 350i intümesan mastiği, ısıyla temas ettiğinde genleşerek boşlukları hızla kilitler. 0 mm noktasal temas (point contact) toleransı sayesinde şantiyede oluşabilecek eksantrik kanal montajlarında ilave kırma-genişletme gerekmeden, arakesite çekilen 6 mm’lik mastik kordonu ile standartlara tam uyum sağlanır.
-
Akredite Standart ve İdare Onayı: UL W-J-7082 sistemi doğrudan ASTM E814 ve UL 1479 standartlarına göre test edilmiş tescilli bir detaydır. Proje denetimlerinde, müşavir onaylarında ve itfaiye kontrollerinde herhangi bir ek mühendislik değerlendirmesine (EJ) ihtiyaç duymadan doğrudan kabul görür.
Uygulanmamasının Sonuçları Ne Olur?
-
Yatay/Dikey Yangın ve Toksik Duman Yayılımı: Dairesel çelik hava kanallarının yangın esnasında deforme olması, kapatılmamış veya uygunsuz harçlarla doldurulmuş açıklıklarda çatlak ve yırtılmalara yol açar. Bu açıklıklar baca etkisi oluşturarak yüksek sıcaklıktaki alevlerin ve ölümcül toksik dumanın yangın kompartıman sınırlarını aşarak diğer mahallelere dakikalar içinde yayılmasına neden olur.
-
Mevzuat İhlali ve Hukuki Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” hükümleri uyarınca kompartıman duvarlarından geçen mekanik tesisat geçişlerinin, yapı elemanının yangın dayanım süresi kadar yalıtılması kanuni zorunluluktur. Standartsız yapılan imalatlar; iskan ve itfaiye ruhsat süreçlerinin durmasına, sigorta poliçelerinin geçersiz kalmasına ve olası bir yangında mekanik yüklenici ile işletme yetkililerine ağır kusur cezai sorumluluğu yüklenmesine sebebiyet verir.
Sık Sorulan Sorular
W-J-7082 hangi boru cins ve çaplarında geçerlidir?
W-J-7082 detayı, betonarme duvardan geçen çelik borular için tasarlanmıştır. Özellikle 400 mm (16 inç) çelik boru uygulaması esas alınmıştır. Daha küçük veya farklı çaplar için aynı yaklaşım geçerli olsa da, projede kullanılacak çap ve malzemenin üreticisinin test edilmiş detayındaki tariflere uygunluğu doğrulanmalıdır. Uygulama, ilgili UL/ASTM test koşullarıyla tutarlı olmalıdır.
Bu detayda kaç mm MC350i uygulanmalıdır?
Bu detayda RectorSeal Metacaulk 350i (MC350i) yangın durdurucu mastik en az 13 mm kalınlıkta uygulanmalıdır. Mastik, boru çevresinde ve duvar yüzeyinde kesintisiz bir tabaka oluşturmalı, boşluklar bırakılmamalıdır. Uygulama öncesinde yüzeyler temiz, tozsuz ve kuru olmalı; mastik taşyünü arka dolgu üzerine, üreticinin test edilmiş detayındaki tariflere uygun biçimde sürülmelidir.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 için; betonarme duvar yüzeyleri uygun şekilde hazırlanmalı, boşluk içerisine en az 65 kg/m³ yoğunlukta taşyünü arka dolgu sıkı biçimde yerleştirilmeli ve yüzeyde MC350i en az 13 mm kalınlıkta, kesintisiz uygulanmalıdır. Montaj, üreticinin test edilmiş detayına uygun yapılmalıdır. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir.
Bu detay hangi yapı elemanında kullanılabilir?
W-J-7082, betonarme duvar uygulamaları için tasarlanmıştır. AVM, hastane, otel ve ofis gibi yoğun kullanım alanlarında, çelik boruların betonarme duvarlardan geçişinde yangının ve dumanın yayılımını sınırlandırmak amacıyla kullanılır. Projede hedeflenen yangın dayanımına ulaşmak için, duvar ve sistem bileşenleri üreticinin test edilmiş detayındaki tariflere göre uygulanmalıdır.
Uygulamada en sık yapılan hata nedir?
En sık hata, taşyünü arka dolgunun boşluk içerisine yeterince sıkı yerleştirilmemesi ve MC350i tabakasının 13 mm’nin altında bırakılmasıdır. Ayrıca yüzeylerin düzgün temizlenmemesi, mastik uygulamasında süreksizlikler ve farklı ürünlerin karıştırılması da performansı düşürür. Bu nedenle malzeme seçimi, yüzey hazırlığı ve mastik kalınlığı üretici tariflerine uygun olmalıdır.
Bu detay Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun mudur?
Evet. W-J-7082, betonarme duvarlarda geçen tesisatların yangın ve duman geçişini sınırlandırmasına yönelik gereklilikleri karşılamak üzere tasarlanmış ve test edilmiştir. Sistem; taşyünü arka dolgu ve MC350i mastik ile uygulanır. UL tarafından ASTM E814 ve UL 1479’a göre test edilmiş olması, projelerde yönetmeliğin performans beklentilerinin sağlanmasına katkı verir.
W-J-7082 kodu ne anlama geliyor?
W-J-7082, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Beton veya Yığma Duvar · geçiş tipi: Hava Kanalı. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
