W-J-7116
Beton Duvardan Geçen İzoleli 100 inç Çelik Hava Kanalı F120 MC1000 / 350i Yangın Durdurucu Detayı W-J-7116
Betonarme duvarlardan geçen büyük kesitli izolasyonlu çelik hava kanalları için F120 yangın durdurucu sistem. Geçiş, RECTORSEAL Metacaulk mastiklerle kapatılır; ASTM E814 ve UL 1479'a göre test edilmiştir.
Detay Bilgileri
Sistem Hakkında
W-J-7116 detayı, betonarme duvarlardan geçen izoleli çelik boruların güvenli ve yönetmeliğe uygun şekilde yalıtılmasını sağlayan bir Yangın Durdurucu Sistem çözümüdür. Özellikle büyük çaplı geçişlerde, boru çevresindeki Tesisat Deliği Boşluğunda oluşabilecek açıklıkların duman ve alev sızmasına izin vermemesi kritik öneme sahiptir. Bu amaçla sistem, RectorSeal Metacaulk ailesine ait Yangın Durdurucu Mastik ve tamamlayıcı ürünlerle, izoleli çelik boru ile betonarme duvar arasındaki birleşimi sürekli ve dayanıklı bir yangın bariyeriyle kapatır.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir. Detay, F120 yangın dayanımı hedefiyle kurgulanmıştır ve üreticisinin test edilmiş detayındaki tariflenen şekilde uygulandığında, monte edildiği betonarme duvarın yangın güvenliği performansını destekler. Büyük çaplara örnek olarak, başlıkta verilen 2500 mm (100”) izoleli çelik boru geçişleri gibi zorlu uygulamalarda dahi, doğru ürün seçimi ve 16 mm kalınlıkta Yangın Durdurucu Mastik kullanımı ile bütünleşik bir sızdırmazlık elde edilir.
Uygulama prensipleri özetle; betonarme duvarda gerekli Tesisat Deliğinin temiz ve uygun toleransta hazırlanmasını, yüzeylerin toz, yağ ve zayıf parçalardan arındırılmasını ve boru izolasyonunun sürekliliğini koruyacak şekilde detaylandırılmasını içerir. Ardından Yangın Durdurucu Malzeme, üreticinin belirttiği derinlik ve kalınlıkta, boşluğu kesintisiz olarak dolduracak şekilde uygulanır. 16 mm’lik mastik katmanı, hem alev ve duman sızdırmazlığını sağlar hem de boru-isolasyon-duvar birleşiminde elastik, aderansı yüksek bir bariyer oluşturur. Büyük çaplı geçişlerde, boşluk geometrisine ve saha koşullarına bağlı olarak yüzey hazırlığı, tabaka halinde uygulama ve kürleşme sürelerinin kontrol edilmesi önerilir.
W-J-7116, hastaneler, alışveriş merkezleri, ofis binaları ve endüstriyel tesisler gibi karmaşık tesislerde kritik servis sürekliliğini ve güvenli tahliyeyi destekler. Proje tasarımında, duvar elemanının yangın dayanımı ile Yangın Durdurucu Sistemin hedeflenen F120 performansının uyumlandırılması, üreticinin teknik föyleri ve test raporlarıyla çap, boşluk ve malzeme kombinasyonlarının doğrulanması gerekir. Saha uygulamasında en yaygın hatalar arasında yetersiz mastik kalınlığı, boşlukta süreksizlik, uygun olmayan yüzey hazırlığı ve testte yer almayan ürün kombinasyonlarının kullanılması sayılabilir. Bu nedenle, işin sonunda görsel kalite kontrolün yapılması, tutarlı fotoğraf kaydı ve uygulama formlarının şantiye dosyasında saklanması tavsiye edilir.
Sonuç olarak W-J-7116, izoleli çelik boru geçişlerinde, betonarme duvarlar için F120 seviyesinde tasarlanmış, test edilmiş ve uygulama kuralları net biçimde tanımlanmış bir Yangın Durdurucu Sistemdir. Doğru ürün seçimi, 16 mm mastik kalınlığına uyum ve üreticinin talimatlarına eksiksiz riayet, sistem performansının anahtarıdır.
Kullanılan Ürün ve Uygulama
Bu detayda kullanılan ürün ailesi RectorSeal Metacaulk olup, izoleli çelik boruların betonarme duvarlardan geçişlerinde yangın ve duman sızdırmazlığını sağlamak üzere geliştirilmiş Yangın Durdurucu Mastik ve tamamlayıcı çözümleri içerir. Metacaulk ailesi; MC1000, 350i, MC150+, ayrıca Biostop 500+, BF-150+, Flamesafe 1900 ve 900+ gibi sistem bileşenlerinden oluşur. Ürünlerin temel amacı, Tesisat Deliği Boşluğunda sürekli bir bariyer oluşturmak, ısı etkisi altında performansını koruyarak F120 hedefini desteklemek ve boru izolasyonunun sürekliliğini bozmadan birleşimde sızdırmazlığı temin etmektir.
Metacaulk Yangın Durdurucu Mastikler, betonarme yüzeylere ve metal boru/aksesuarlarına yüksek aderans gösteren, tek veya çok katmanlı uygulanabilen ve şantiye koşullarında pratik işlenebilen formülasyonlara sahiptir. W-J-7116 kapsamında kritik uygulama parametresi, 16 mm kalınlıkta mastik tabakasının kesintisiz şekilde uygulanmasıdır. Bu kalınlık, boşluğun tamamını dolduracak, yüzey düzensizliklerini köprüleyecek ve duman sızdırmazlık gereğini sağlayacak şekilde tasarlanmalıdır. Büyük çap örneği olan 2500 mm (100”) izoleli çelik boru geçişlerinde dahi, uygun yüzey hazırlığı ve katman kalınlığı sağlandığında eşdeğer performans elde edilir.
MC1000 ve 350i gibi ürünler, farklı saha ve iklim koşullarında işlenebilirlik, yapışma ve dayanım dengesini sunacak şekilde tercih edilir. MC150+, Biostop 500+, BF-150+, Flamesafe 1900 ve 900+ ile birlikte, proje detayında izin verilen kombinasyonlar arasından seçim yapılır. Ürünlerin ortak faydaları arasında; betonarme ile boru/izolasyon arayüzünde kesintisiz bir yangın bariyeri oluşturma, servis ömrü boyunca esneklik ve yapışmanın korunması, duman sızıntısının engellenmesi ve bakımı kolay, görsel denetime elverişli bir kaplama sağlanması sayılabilir. Büyük tesisat çaplarında, boşluk geometrisi ve montaj toleransları dikkatle yönetildiğinde, mastik malzemesi hem görsel kalite kontrolü kolaylaştırır hem de son katman sürekliliğini net biçimde gösterir.
Uygulama yönünden bakıldığında; yüzey temizliği, doğru arayüz hazırlığı ve üreticinin tariflediği uygulama derinliği/kalınlığı başarı için belirleyicidir. Metacaulk ürünleri, çeşitli alt katmanlara (betonarme, çelik, boru izolasyon kaplamaları) iyi yapışma hedefiyle tasarlanmıştır; ancak şantiyede numune uygulaması ve uyumluluk kontrolü her zaman önerilir. Sistemin performansı; uygun ürün seçimi, 16 mm mastik kalınlığına riayet, boşlukların kesintisiz doldurulması ve üreticinin test edilmiş detayındaki tariflenen kurallara uyumla sağlanır. Bu bağlamda, Metacaulk ailesi W-J-7116 gibi izoleli çelik boru geçişlerinde, F120 hedefiyle güvenilir, pratik ve yönetmeliğe uyumlu bir çözüm sunar.
Bu Detay Neden Uygulanmalıdır?
-
Yangın Kompartıman Bütünlüğü ve Mekanik Mukavemet: 2,5 x 2,5 m ebadındaki izoleli devasa çelik hava kanalları, yangın anındaki pozitif hava basıncı ve yüksek termal yük altında ciddi sehim ve burulma momentleri üretir. No. 16 gauge galvaniz çelik tespit köşebentleri ve 121 mm mineral taşyünü takviyesi, kanalın yerinde rijit kalmasını sağlayarak 2 saatlik (F=2 Hr) yangın bariyerinin bütünlüğünü korur.
-
Ürüne Özel Montaj ve Geniş Malzeme Yelpazesi: Şilte izolasyonun %50 sıkıştırılarak montaja izin vermesi, ısı yalıtımının duvar geçişinde kesintiye uğramadan devam etmesini sağlar. Sistem föyünde tescilli Metacaulk 1000, 350i veya MC 150+ gibi zengin akrilik ve intümesan mastik opsiyonları, şantiyedeki tedarik koşullarına göre esneklik sağlarken 51 mm’ye varan anüler boşluklarda güvenli sızdırmazlık sunar.
-
Akredite Standart ve İdare Onayı: RectorSeal UL W-J-7116 detayı, ANSI/UL 1479 ve ASTM E814 normlarına göre doğrudan test edilmiş resmi bir sistemdir. SMACNA standartlarıyla uyumlu bu detay; mekanik proje müşavirleri, bağımsız denetim kuruluşları ve itfaiye mercileri tarafından ek bir mühendislik yargısına (EJ) ihtiyaç bırakmadan onaylanır.
Uygulanmamasının Sonuçları Ne Olur?
-
Yatay/Dikey Yangın ve Toksik Duman Yayılımı: 7,2 m² açıklığa sahip devasa mekanik geçişlerde yangın durdurucu yalıtımın yapılmaması veya uygunsuz harç dolgularıyla kapatılması, yangın anında kompartıman duvarını işlevsiz kılar. Çelik kanal sacının yüksek ısıyla deforme olması ve dış izolasyonun alev almasıyla oluşan geniş boşluklar, ölümcül toksik dumanın ve alevlerin diğer bina zonlarına dakikalar içinde transfer olmasına yol açar.
-
Mevzuat İhlali ve Hukuki Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” gereğince, yangın kompartıman duvarlarından geçen tüm mekanik kanalların, geçtikleri yapı bileşeninin yangın mukavemetine eşdeğer bir sistemle yalıtılması kanuni zorunluluktur. Standartsız yapılan imalatlar; iskan aşamasında itfaiye ruhsatının reddedilmesine, sigorta teminatlarının geçersiz kılınmasına ve olası can/mal kaybı durumunda yapı yüklenicisi ile bina yönetimi aleyhine ağır cezai yaptırımlara yol açar.
Detay İçeriği Ürünler & Alternatifleri

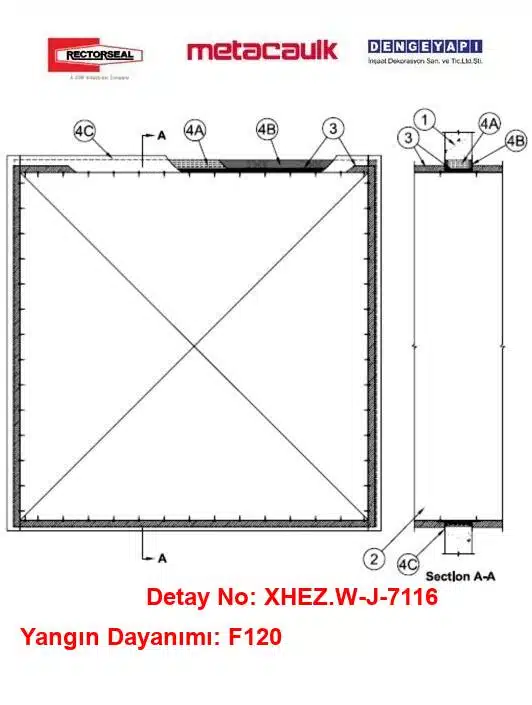

Beton Duvar İzoleli 100 inç Çelik Hava Kanalı Yangın Durdurucu — Teknik Bileşenler
1) Duvar
En az 150 mm kalınlığında hafif veya normal ağırlıklı (1600–2400 kg/m³) betonarme. Duvar, uygun beton bloklarla da imal edilebilir. Tesisat deliği için maksimum alan 7,2 m² ve maksimum genişlik 2700 mm’dir.
2) Kanal
Maksimum 2500 x 2500 mm boyutlarında çelik hava kanalı tesisat deliğine yerleştirilecektir. Kanal imalatı ve takviyesi SMACNA inşaat standartlarına uygun olacaktır. Çelik kanal, duvarın her iki tarafında rijit biçimde desteklenecektir.
3) Şilte ve Rulolar (Camyünü)
Yaklaşık 38 mm veya 50 mm kalınlığında camyünü şilte/rulo (en az 10 kg/m³), dış yüzeyi folyo-scrim-kraft kaplamalı olacaktır. Boyuna ve enine ekler alüminyum folyo bant ile kapatılacaktır. Yangın durdurucu malzeme uygulanırken camyünü en az %50 sıkıştırılacak; böylece Yangın Durdurucu Sistem içindeki Tesisat Deliği Boşluğu en az 13 mm, en çok 50 mm olacaktır. Alev Yayıcılık İndeksi 25 veya daha az ve Duman Gelişimi İndeksi 50 veya daha az olan, eşdeğer işaretlemeye sahip ürünler kullanılabilir.
4) Yangın Durdurucu Sistem
Sistem aşağıdaki bileşenlerden oluşacaktır:
4A) Arka Dolgu Kalıp Malzemesi
En az 120 mm kalınlığında ve en az 65 kg/m³ yoğunlukta taşyünü şilte, kalıcı kalıp olacak şekilde boşluğa sıkıca yerleştirilecektir. Gerekli mastik kalınlığını karşılamak için arka dolgu, duvarın her iki yüzeyinden içeri gömülü bırakılacaktır.
4B) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik
En az 16 mm kalınlıkta yangın durdurucu malzeme, boşluk içerisine her iki yüzeye sıfır olacak şekilde uygulanacaktır. RECTORSEAL — Metacaulk 1000, 350i, MC150+, Biostop 500+, 350i, BF-150+, Flamesafe 1900, 900+
4C) Çelik Köşebent Sabitleme Elemanları
En az 1,5 mm kalınlığında galvanizli çelik köşebentler; çelik hava kanalını en az 25 mm saracak ve duvar yüzeylerine en az 50 mm binecek şekilde boyutlandırılacaktır. Köşebentler, duvarın her iki tarafında kanala, her bir kanal ucundan en fazla 25 mm mesafede ve en çok 150 mm ara ile, en az No.10 sac vidalarıyla sabitlenecektir.
Detay Açıklaması
Bu yangın durdurucu sistem, büyük kesitli çelik hava kanallarının betonarme duvarlardan geçişlerinde kullanılmak üzere tasarlanmıştır. Sistemde yer alan RECT0RSEAL Metacaulk mastikler, yangın ve duman sızmalarını önleyerek güvenli bir yapı ortamı sağlar. Sistem, hastaneler, alışveriş merkezleri, ofis binaları ve endüstriyel tesisler gibi çeşitli yapı türlerinde uygulanabilir. Yangın durdurucu sistemlerin uygulanmaması durumunda, yangının yayılması hız kazanabilir ve bu da ciddi can ve mal kaybına yol açabilir.
Ayrıca, yangın durdurucu sistemlerin, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik (BYKYHY) ile uyumlu olduğu belgelenmiştir. Bu sistem, yangın güvenliğini artırmak için gerekli olan tüm bileşenleri içermekte ve test edilerek onaylanmıştır. Yangın durdurucu sistemin kullanımı, binalarda yangın güvenliğini sağlamak adına kritik bir adımdır.
Devasa Havalandırma Hatlarında Güvenli Sızdırmazlık: İzoleli Kanallarda UL W-J-7116 Yangın Bariyeri Çözümleri
Havalimanları, mega endüstriyel tesisler, veri merkezleri ve ticari komplekslerde kullanılan büyük kesitli hava kanalları, yangın zonu geçişlerinde özel mühendislik çözümlerini zorunlu kılar. Yangın duvarlarını delen 2,5×2,5 metre ölçülerindeki izoleli devasa çelik hava kanalları, termal genleşme ve hava basıncı neticesinde geçiş açıklıklarında yapısal yırtılma riski barındırır. Bu açıklıklarda yangın kompartımantasyonunu korumak; kanalın dış izolasyonunu kesintiye uğratmadan geçiren, mekanik sabitleme köşebentleriyle desteklenmiş ve akredite testlerle doğrulanmış yangın durdurucu sistemleri gerektirir.
Denge Yapı güvencesiyle sunulan RectorSeal UL W-J-7116 sistem detayı, betonarme duvarlardan geçen 100×100 inç (2,5×2,5 m) ebatlarına kadar olan izoleli çelik hava kanallarında 2 saate kadar eksiksiz yangın ve duman yalıtımı sağlar. No. 16 gauge çelik tespit köşebentleri ile mekanik olarak güçlendirilen sistem, 121 mm sıkıştırılmış taşyünü ve RectorSeal Metacaulk serisi yangın durdurucu mastikler ile termal şoka karşı tam koruma sunar. SMACNA standartlarıyla tam uyumlu olan bu UL tescilli çözüm, projelerinizde hem idare ve itfaiye onay süreçlerini güvenceye alır hem de yangın güvenliğinde sıfır tolerans sağlar.
Sık Sorulan Sorular
W-J-7116 hangi boru cins ve çaplarında geçerlidir?
Bu detay, betonarme duvardan geçen izoleli çelik borular için tasarlanmıştır. Başlıkta belirtilen örnek uygulama 2500 mm (100”) çaplı bir boru içindir. Farklı çaplarda kullanım için üreticisinin test edilmiş detayındaki tariflenen sınırlamalar ve montaj kuralları esas alınmalı, proje özelinde onay alınmalıdır.
Bu detayda kaç mm Yangın Durdurucu Mastik uygulanmalıdır?
Bu detayda Yangın Durdurucu Mastik kalınlığı 16 mm olarak uygulanmalıdır. Mastik, betonarme duvar ile izoleli çelik boru arasındaki Tesisat Deliği Boşluğunu tamamen dolduracak ve kesintisiz bir sızdırmazlık sağlayacak şekilde, üreticisinin talimatlarına uygun olarak uygulanmalıdır.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 için; betonarme duvarla uyumlu malzemeler kullanılmalı, 16 mm Yangın Durdurucu Mastik kesintisiz uygulanmalı, izoleli çelik boru çevresinde boşluklar giderilmeli ve montaj tamamen üreticisinin test edilmiş detayındaki tariflenen şekilde yapılmalıdır. Uygulama sonrası görsel kontrol ve gerekli saha dokümantasyonu tamamlanmalıdır.
Bu detay hangi yapı elemanında kullanılabilir?
W-J-7116, betonarme duvarlarda izoleli çelik boru geçişleri için tasarlanmıştır. Duvarın yangın dayanımı, uygulanacak Yangın Durdurucu Sistemle uyumlu olmalı ve detayda tariflenen şekilde delik hazırlanarak, yüzeyler temizlenip uygun malzeme ve kalınlıklarla sızdırmazlık sağlanmalıdır.
Bu detayda hangi ürünler kullanılabilir?
Kullanılan ürünler arasında RectorSeal Metacaulk ailesinden MC1000, 350i, MC150+, ayrıca Biostop 500+, BF-150+, Flamesafe 1900 ve 900+ yer alır. Ürün seçimi, boru izolasyonuna, boşluk geometrisine ve saha koşullarına göre üreticisinin test edilmiş detayındaki tariflenen şekilde yapılmalıdır.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun mudur?
Evet. W-J-7116; ASTM E814 ve UL 1479’a göre bağımsız laboratuvarda test edilen bir Yangın Durdurucu Sistemdir ve yönetmeliğin test edilmiş, onaylı çözümler kullanma ilkesine uygundur. Projede, uygulama sınırlamaları ve ürün belgeleri şantiye dosyasında bulundurulmalı ve denetimle teyit edilmelidir.
W-J-7116 kodu ne anlama geliyor?
W-J-7116, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Beton veya Yığma Duvar · geçiş tipi: Hava Kanalı. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
