W-J-7176

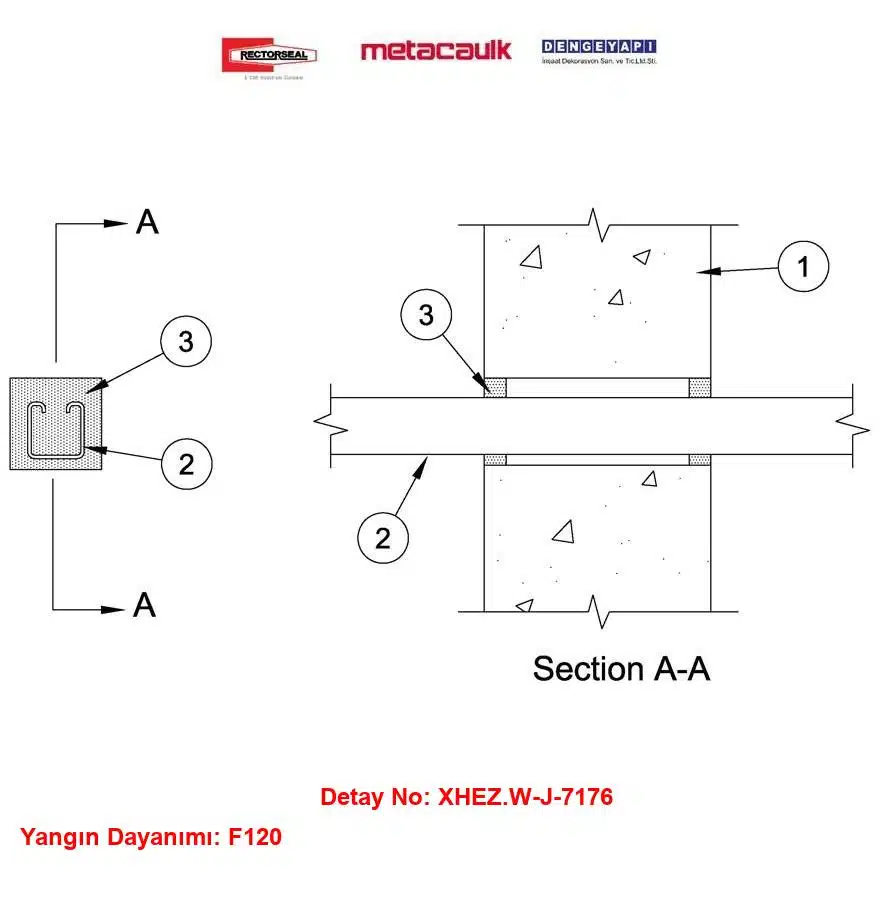

Beton Duvardan Geçen 5/8 inç Çelik Kanal F120 MC1000 / MC150+ Yangın Durdurucu Detayı W-J-7176
Betonarme duvarlardan geçen strut, çelik halat, dişli saplama ve köşebent gibi metal taşıyıcılar için F120 yangın durdurucu sistem. Tesisat deliği boşluğu yangın durdurucu mastikle kapatılır.
Detay Bilgileri
Sistem Hakkında
W-J-7176 yangın durdurucu detayı, betonarme duvarlardan geçen 16 mm (5/8”) çelik boru ve buna benzer metal servis taşıyıcılarının (strut kanalı, dişli saplama, çelik köşebent) etrafındaki Tesisat Deliği Boşluklarının güvenli bir şekilde kapatılması için tasarlanmış bir çözümdür. Sistem, yangın anında alev ve dumanın diğer bölgelere yayılmasını önlemeyi amaçlar ve özellikle endüstriyel tesisler, veri merkezleri, hastaneler gibi kritik yapılarda servis askı sistemlerinin duvar geçişlerinde güvenilir performans sunar.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Uygulama prensibi basittir: duvarın her iki yüzüne yangın durdurucu mastik toplam 16 mm kalınlıkta olacak şekilde uygulanır. Kullanılabilecek ürün seçenekleri arasında Metacaulk 1000, Metacaulk MC 150+, Biostop 500+, FS900 ve FlameSafe FS 1900 yer alır. Bu sayede sahadaki tedarik koşullarına ve iş programına göre ürün esnekliği sağlanırken, standartlara uygun performans korunur.
Uygulama sırasında yüzeylerin temiz, kuru ve tozsuz olması; mastik uygulamasının sürekli, kesintisiz ve boşluk bırakmadan yapılması kritik önem taşır. Özellikle servis taşıyıcılarının etrafında düzensiz boşluklar oluşabileceğinden, mastik tabakasının her iki yüzde toplam 16 mm kalınlıkta tamamlandığından ve kenar birleşimlerinde sızdırmazlığın sağlandığından emin olunmalıdır. Gerek görülürse üretici talimatlarına uygun şekilde yüzey hazırlığı ve bantlama ile düzgün bir bitiş elde edilebilir. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır; bu nedenle duvarın tasarım yangın dayanımı ve uygulama kalitesi birlikte değerlendirilmelidir.
W-J-7176, yalnızca yangına karşı değil, duman ve sıcak gaz geçişine karşı da bariyer etkisi oluşturur. Böylece yangın kompartımanlarının bütünlüğü korunur ve kaçış süreleri iyileştirilir. FM onaylı malzemelerin tercih edilmesi, uluslararası kabul görmüş güvenlik beklentilerinin karşılanmasına katkı sağlar. Bununla birlikte, proje bazında hedeflenen F sınıfına (F120) ulaşabilmek için ürün talimatları, detay çizimi ve saha uygulamasının birebir örtüşmesi gerekir.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik kapsamında, servis geçişlerinin pasif yangın durdurucu malzemelerle sızdırmaz hale getirilmesi bir zorunluluktur. W-J-7176 detayında tariflenen iki yüzeyli, 16 mm toplam kalınlıktaki mastik uygulaması bu gerekliliklerle uyum gösterir. Sonuç olarak W-J-7176, betonarme duvarlarda küçük çaplı metal penetrasyonların çevresinde pratik, denetimi kolay ve test edilmiş bir çözüm sunar; doğru ürün seçimi ve doğru uygulama ile F120 hedefini güvenle karşılar.
Kullanılan Ürün ve Uygulama
W-J-7176 detayında önerilen yangın durdurucu malzemeler RectorSeal çatısı altındaki Metacaulk ve Biostop/FlameSafe ürün ailesine aittir. Uygulamada öne çıkan ürünler Metacaulk 1000 ve Metacaulk MC 150+ olup, alternatif olarak Biostop 500+, FS900 ve FlameSafe FS 1900 da kullanılabilir. Bu ürünlerin ortak hedefi, betonarme duvarlarda 16 mm (5/8”) çelik boru ve benzeri metal servis taşıyıcılarının duvar geçişlerinde, Tesisat Deliği Boşluğunu yangın sırasında güvenilir şekilde kapatarak kompartıman bütünlüğünü korumaktır.
Metacaulk 1000, bu detayın pratik ve yaygın tercih edilen çözümüdür. Mastik, duvarın her iki yüzüne uygulanarak toplam 16 mm kalınlıkta süreklilik sağlayacak biçimde kullanılır. Benzer uygulama prensipleri Metacaulk MC 150+ için de geçerlidir. Bu ürünlerin birlikte listelenmesi, şantiye lojistiğinde esneklik sağlar; proje planına veya temin koşullarına göre sahada birini seçerek detayla uyumlu sonuç elde edebilirsiniz. Biostop 500+, FS900 ve FlameSafe FS 1900 gibi seçenekler de eşdeğer uygulama kalınlığı ve iki yüzeyli uygulama yaklaşımıyla W-J-7176 gerekliliklerini karşılamak üzere değerlendirilir.
Uygulama adımları ürünler arasında büyük ölçüde benzerdir: yüzey temizliği (toz, yağ ve gevşek parçacıklardan arındırma), boşluk geometrisinin kontrolü, uygun tabanca ile mastiğin derinliğe yerleştirilmesi ve kenarlarda kesintisiz sızdırmazlığın sağlanması. Duvarın her iki yüzünde toplam 16 mm mastik kalınlığına ulaşmak, F120 hedefi için temel koşuldur. Ürünler, metal ve betonarme yüzeylere iyi yapışma ve düzgün bitiş sunacak şekilde tasarlanmıştır. Kenar düzeltmeleri spatula veya uygun el aletleri ile yapılabilir; üretici talimatlarında önerilen koşullara uyulmalıdır.
Bu ürünlerin kullanımı, ASTM E814 ve UL 1479 çerçevesinde tanımlanan performans beklentileriyle uyumlu bir yangın kesiti oluşturmayı amaçlar ve ilgili detay özelinde UL tarafından test edilmiştir. Proje safhasında, metal penetrasyonun gerçek çapı, boşluk boyutları ve duvarın yangın dayanımı birlikte değerlendirilmelidir. Gerektiğinde FM onaylı ürün tercihi ile risk yönetimi güçlendirilebilir. Unutulmaması gereken nokta, sistem performansının doğru ürün seçimi kadar doğru uygulamaya da bağlı olduğudur.
Metacaulk 1000 ve MC 150+ gibi mastikler; pratik uygulanabilirlik, yüzey uyumluluğu ve sahada denetlenebilir kalınlık kontrolü ile öne çıkar. W-J-7176 kapsamında bu ürünler sayesinde, betonarme duvar geçişlerinde iki yüzeyli ve toplam 16 mm kalınlıkta süreklilik sağlanır. Böylece F120 performans hedefine ulaşılır ve duman-geçirmezlik ile alev yayılımının engellenmesi yönünde güvenli, sürdürülebilir bir çözüm elde edilir.
Bu Detay Neden Uygulanmalıdır?
-
Yangın Kompartıman Bütünlüğü ve Kanal İçi Sızdırmazlık: Şaft ve koridor duvarlarından geçen profil ve askı çubukları yüksek ısı iletimi riskine sahiptir. Metacaulk mastik katmanının yalnızca anüler boşluğa değil, C ve H profillerinin açık kanal oyuklarının içine de doldurulması kuralı sayesinde, profil içinden gerçekleşebilecek hava/duman akışı engellenerek 2 saatlik (F=2 Hr) yangın kompartıman bariyeri korunur.
-
Ürüne Özel Montaj ve Açılı Geçiş Esnekliği: Tesisatın dik eksenden 45 dereceye kadar açılı geçişine izin veren sistem, sahada sismik askılama, rüzgar çaprazı ve açılı taşıyıcı geçişlerinde büyük uygulama kolaylığı sağlar. Arka dolgu (taşyünü vb.) gerektirmeyen yalın montajı, RectorSeal Metacaulk 1000 veya MC 150+ ile hızlı işçilik imkanı sunar.
-
Akredite Standart ve İdare Onayı: UL W-J-7176 sistemi ANSI/UL 1479, ASTM E814 ve CAN/ULC S115 standartlarına uygun olarak test edilmiş tescilli bir detaydır. Mekanik ve sismik askılama hatlarının yangın bariyeri geçişlerinde müşavir, yapı denetim ve itfaiye onay süreçlerinde ek mühendislik yargısına (EJ) ihtiyaç bırakmaz.
Uygulanmamasının Sonuçları Ne Olur?
-
Yatay/Dikey Yangın ve Toksik Duman Yayılımı: Açık kesitli C ve H tipi profiller ile tij geçişlerinin sızdırmaz hale getirilmemesi, yangın anında kompartıman duvarında doğrudan bir kaçak kanalı oluşturur. Profil içinden ve kenar boşluklarından emilen alevler, sıcak gazlar ve ölümcül toksik duman baca etkisiyle komşu zonlara saniyeler içinde sirayet eder.
-
Mevzuat İhlali ve Hukuki Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” hükümleri gereğince yangın duvarlarını delen her türlü taşıyıcı, askı ve mekanik servis elemanının duvar yangın dayanım süresi kadar sızdırmaz kılınması zorunludur. Standartsız yapılan dolgular iskan ruhsatı ve itfaiye raporunun reddedilmesine, sigorta teminatlarının devre dışı kalmasına ve hukuki sorumlulukların doğmasına yol açar.
Detay İçeriği Ürünler & Alternatifleri
Beton Duvar 5/8 inç Çelik Kanal Yangın Durdurucu — Teknik Bileşenler
1) Duvar
En az 152 mm kalınlığında, hafif veya normal ağırlıklı (1600–2400 kg/m³) betonarme. Duvar, Bağımsız Laboratuvarda test edilmiş Beton Bloklar ile de oluşturulabilir. Maksimum Tesisat Deliği çapı 86 mm’dir. Dikdörtgen Tesisat Deliği için maksimum alan 58 cm² ve maksimum boyut 86 mm’dir.
2) Geçiş Yapan Tesisatlar (Servis Taşıyıcıları)
Yangın Durdurucu Sistem içerisinde bir adet metal montaj kanalı (strut), çelik halat veya dişli saplama/köşebent servis taşıyıcısı monte edilecektir. Tesisat Deliği Boşluğu, sistem içinde minimum 3 mm ile maksimum 22 mm olacaktır. Servis taşıyıcısı duvarın her iki tarafında rijit olarak desteklenecektir. Taşıyıcı, düşeye göre en fazla 45° açıyla yerleştirilebilir. Aşağıdaki tip ve ebatlar kullanılabilir:
2A) Çelik Montaj Kanalı (Strut)
Maksimum 41 x 41 mm ebatlarında, en az 2,7 mm kalınlığında galvanizli veya boyalı çelikten şekillendirilmiş kanal tipi strut.
2B) H Tipi Çelik Montaj Kanalı (Strut)
Maksimum 83 x 41 mm ebatlarında, en az 2,7 mm kalınlığında galvanizli veya boyalı çelikten şekillendirilmiş H tipi strut.
2C) Çelik Halat
Maksimum 9,5 mm çapında, dış kılıfsız galvanizli çelik halat.
2D) Dişli Saplama
Maksimum 16 mm çapında galvanizli çelik dişli saplama.
2E) Çelik Köşebent
Maksimum 51 x 51 mm ebatlarında ve en az 2,7 mm kalınlığında galvanizli veya boyalı çelik köşebent.
3) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik
En az 16 mm kalınlığında yangın durdurucu malzeme, Boşluk içerisine ve montaj kanallarının (strut) içlerine, duvarın her iki yüzeyiyle sıfırda bitecek şekilde uygulanacaktır. Üretici: RECTORSEAL — Metacaulk 1000, Metacaulk MC 150+, Biostop 500+, Biostop BF 150+, FlameSafe FS900+ veya FlameSafe FS 1900.
Detay Açıklaması
Yangın durdurucu sistem, betonarme duvarlarda strut kanalı, dişli saplama ve çelik köşebent gibi servis taşıyıcılarının geçişlerinde kullanılmaktadır. Bu sistemin en önemli avantajı, yangın anında yangının yayılmasını önlemesidir. Eğer yangın durdurucu sistem kullanılmazsa, yangının hızla yayılması ve büyük hasarlara yol açması riski bulunmaktadır. Bu nedenle, yangın durdurucu sistemin uygulanması, hem yasal gereklilikleri karşılamakta hem de yapının güvenliğini artırmaktadır.
Sistem, yangın durdurucu mastik (Metacaulk 1000, Metacaulk MC 150+, Biostop 500+, Biostop BF 150+, FlameSafe FS900+, FlameSafe FS 1900) kullanılarak, duvarın her iki yüzeyine uygulanmaktadır. Bu ürünlerin yangın dayanımı, sistemin etkinliğini artırmakta ve uluslararası standartlara uygunluğu ile güvenilirliğini pekiştirmektedir. Yangın durdurucu sistem, endüstriyel tesisler, veri merkezleri ve hastaneler gibi teknik hacimlerde kablo ve ekipman askı sistemlerinin geçişlerinde güvenli bir çözüm sunmaktadır.
Tesisat Taşıyıcı Hatlarında Kritik Yangın Yalıtımı: UL W-J-7176 Askı ve Profil Çözümleri
Modern binalarda boru hatları, kablo tavaları ve mekanik ekipmanları taşıyan askı tijleri, çelik strut profiller ve taşıyıcı konsollar yangın kompartıman duvarlarını sıklıkla deler. Çoğunlukla göz ardı edilen bu küçük ölçekli geçişler, açık profil geometrileri ve yüksek termal iletkenlikleri nedeniyle yangın anında duman ve sıcak gazların zonlar arasına hızla yayılmasına zemin hazırlar. Taşıyıcı sistem geçişlerinde kompartımantasyon sürekliliğini sağlamak, hem anüler boşluğu hem de profil iç oyuklarını tam dolduran akredite yangın durdurucu çözümleri zorunlu kılar.
Denge Yapı uzmanlığıyla sunulan RectorSeal UL W-J-7176 sistem detayı; betonarme duvarlardan geçen C ve H tipi çelik profiller, tijler ve çelik halatlarda 2 saate kadar eksiksiz yangın ve duman sızdırmazlığı sunar. 45 dereceye varan açılı geçiş toleransıyla sismik askılama hatlarında sahada tam esneklik sağlayan sistem, RectorSeal Metacaulk 1000 ve MC 150+ serisi yangın mastiklerinin tek başına uygulanmasıyla taşyünü dolgu ihtiyacını ortadan kaldırır. Hızlı montaj ve üstün aderans sağlayan bu UL tescilli çözüm, mekanik altyapı projelerinizde hem denetim süreçlerini kolaylaştırır hem de yangın güvenliğini eksiksiz tamamlar.
Sık Sorulan Sorular
W-J-7176 hangi boru cins ve çaplarında geçerlidir?
W-J-7176, betonarme duvarlardan geçen 16 mm (5/8”) çelik boru geçişleri için tasarlanmıştır. Detay, özellikle strut kanalı, dişli saplama ve çelik köşebent gibi metal servis taşıyıcılarının duvar geçişlerinde uygulanır. Farklı çap veya boru cinsleri için bu detay geçerli kabul edilmemeli; üreticinin test edilmiş diğer detayları kontrol edilmelidir.
Bu detayda kaç mm Metacaulk 1000 uygulanmalıdır?
Bu detayda yangın durdurucu mastik toplamda 16 mm kalınlıkta uygulanmalıdır. Uygulama duvarın her iki yüzeyinden yapılır ve boşluk, mastiğin sürekli ve kesintisiz olacak şekilde doldurulmasıyla tamamlanır. Kenar birleşimlerinde boşluk kalmamasına, yüzeylerin temiz ve kuru olmasına, üretici talimatlarına tam uyuma dikkat edilmelidir.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 hedefi için betonarme duvar yüzeylerinin temizlenmesi, boşluğun sürekli mastik ile dolması ve duvarın her iki yüzüne toplam 16 mm kalınlıkta uygulama yapılması gerekir. Metacaulk 1000, MC 150+, Biostop 500+, FS900 veya FlameSafe FS 1900 gibi uygun ürünlerden biri kullanılmalıdır. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir.
Bu detay hangi yapı elemanında kullanılabilir?
Detay, betonarme duvar elemanlarında kullanıma yöneliktir. Özellikle strut kanalı, dişli saplama ve çelik köşebent gibi metal servis taşıyıcılarının geçiş yaptığı teknik hacimlerde güvenli bir çözüm sunar. Alçıpan veya farklı duvar tiplerinde kullanılmadan önce üreticinin test edilmiş ilgili detayları incelenmelidir.
Uygulamada en sık yapılan hata nedir?
En sık hata, mastiğin yalnızca tek yüzeyden uygulanması veya 16 mm toplam kalınlığın sağlanmamasıdır. Ayrıca yüzey hazırlığının yetersizliği, servis taşıyıcılarının sabitlenmeden bırakılması ve boşlukların kesintisiz doldurulmaması performansı düşürür. Ürün talimatlarına ve detay çizimine birebir uyulmaması da yangın dayanımını olumsuz etkiler.
Bu detay Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun mudur?
Detay, betonarme duvarlarda geçen metal tesisat boşluklarının yangın durdurulması için öngörülmüş olup, uygun ürün ve 16 mm kalınlıkta iki yüzeyli uygulama yapıldığında Yönetmelik’in pasif yangın durdurucu gereklilikleriyle uyum sağlar. Projede hedeflenen yangın kesiti ve duvarın yangın dayanımıyla eşleştirilmesi şarttır.
W-J-7176 kodu ne anlama geliyor?
W-J-7176, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Beton veya Yığma Duvar · geçiş tipi: Hava Kanalı. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
