W-J-8038
Duvardan Geçen 4 inç Boru veya Kablo Geçişi F120 FS900 / MC150+ Yangın Durdurucu Detayı W-J-8038
Betonarme duvarlardan geçen metal borular ve kablo demetleri için RECTORSEAL Metacaulk ürünleriyle tasarlanmış F120 yangın durdurucu sistem. ASTM E814 ve UL 1479'a göre test edilmiştir.
Detay Bilgileri
Sistem Hakkında
W-J-8038 yangın durdurucu detayı, duvardan geçen 100 mm (4”) Elektrik Metal Borusu (EMT) için geliştirilmiş, F120 yangın dayanımı hedefiyle tasarlanmış bir çözümdür. Bu sistem; hastane, okul, AVM ve yüksek binalar gibi yangın bölmeleri ve kaçış güzergâhlarının kritik olduğu yapılarda, geçiş yapan tesisatların güvenli şekilde sızdırmazlığını sağlar. Yangın anında alev ve dumanın duvarı aşmasını engelleyen bu çözüm, hem can güvenliğini hem de operasyon sürekliliğini destekler.
Uygulamanın esası, tesisat deliği boşluğunun doğru arka dolgu ile hazırlanması ve ardından yangın durdurucu mastik tabakasının sürekli ve yeterli kalınlıkta (16 mm) uygulanmasıdır. Arka dolgu malzemesi olarak taşyünü tercih edildiğinde, en az 65 kg/m³ yoğunlukta ürünün boşluğa sıkıştırılarak yerleştirilmesi, mastik için kalıcı kalıp olacak şekilde düzgün bir yüzey oluşturur. Devamında, RectorSeal Metacaulk ailesinden FS900 veya eşdeğeri yangın durdurucu mastik ile boşluk çevresi kesintisiz biçimde kapatılır. Gerektiğinde Metacaulk MC150+ MC Yangın Durdurucu Sargı veya Biostop 500+ gibi tamamlayıcı ürünler, üreticinin test edilmiş detayında tariflendiği şekilde kullanılır.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Testlerin amacı, sistemin gerçek bir yangın senaryosunda maruz kalacağı ısı ve basınç etkileri altında bütünlüğünü koruyup korumadığını değerlendirmektir. W-J-8038, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik prensipleriyle uyumlu bir yaklaşım sunar; zira Yönetmelik, geçiş yapan tesisatlarda test edilmiş, belgeli ve üretici talimatlarına göre uygulanmış yangın durdurucu sistemlerin kullanılmasını şart koşar. Ayrıca, sahada yapılan uygulamaların görsel denetimi, fotoğrafla belgelenmesi ve sistem etiketlemesinin yapılması tavsiye edilir.
Uygulama hataları çoğunlukla yüzey hazırlığının yetersiz yapılması, arka dolgunun eksik bırakılması veya mastik kalınlığının 16 mm’nin altında kalması nedeniyle ortaya çıkar. Tesisat ile duvar yüzeyi arasında kesintisiz sızdırmazlık elde edilememesi, performans kaybına ve duman geçişine zemin hazırlar. Bu nedenle, montajın üreticisinin test edilmiş detayındaki tariflenen şekilde adım adım takip edilmesi, uygun ürünlerin (FS900 / MC150+ / Biostop 500+) doğru kombinasyonlarda ve miktarlarda kullanılması büyük önem taşır.
Sonuç olarak, W-J-8038 detayı; 100 mm (4”) EMT boru geçişlerinde güvenilir bir F120 performansı sunmak üzere kurgulanmış, sahada uygulanabilir ve denetlenebilir bir yangın durdurucu sistemdir. Doğru arka dolgu, 16 mm mastik kalınlığı ve test edilmiş ürünlerle, yangın bölmeleri arasında alev ve duman taşınmasının önüne geçilir; yapı güvenliği ve mevzuat uyumu birlikte sağlanır.
Kullanılan Ürün ve Uygulama
Bu detayda kullanılan ürünler, RectorSeal’in Metacaulk markalı yangın durdurucu çözümlerine aittir ve birbirini tamamlayacak şekilde seçilmiştir: Metacaulk FS900 yangın durdurucu mastik, Metacaulk MC150+ MC Yangın Durdurucu Sargı ve Biostop 500+ yangın durdurucu mastik. W-J-8038 uygulamasında, betonarme duvardan geçen 100 mm (4”) Elektrik Metal Borusu (EMT) çevresinde güvenilir bir yangın bariyeri elde etmek için bu ürünler, üreticinin test edilmiş detayındaki tariflenen sırayla ve miktarlarda kullanılır.
Metacaulk FS900, boşluk sızdırmazlığının ana bileşeni olarak 16 mm kalınlıkta uygulanır. Yüzeylerin toz, yağ ve nemden arındırılmasının ardından, uygun arka dolgu malzemesi yerleştirilir ve FS900 kesintisiz bir hat halinde sürülerek tesisat ile duvar arasındaki temas yüzeylerinde duman ve alev geçişini engelleyen bir bariyer oluşturur. FS900’un işlenebilir yapısı, düzgün yüzey bitişine olanak tanır ve detayda tariflenen kalınlık elde edildiğinde hedeflenen F120 performansını destekler.
Metacaulk MC150+ MC Yangın Durdurucu Sargı, gerektiğinde tesisat çevresinde genleşerek boşluğu kapatan intumesan (İntumesan) bir sarım elemanı olarak kullanılır. Özellikle karma geçişlerde veya üretici talimatının öngördüğü konfigürasyonlarda MC150+ sargı, ısı etkisiyle hacmini artırarak potansiyel açıklıkları doldurur ve bariyerin bütünlüğüne katkı verir. Bu sargının doğru konum, sarım sayısı ve sıkılıkta uygulanması, sistemin test edilmiş performansına ulaşması için kritik önemdedir.
Biostop 500+ ise, Metacaulk ailesinin bir diğer yangın durdurucu mastik çözümüdür ve belirli detaylarda FS900 ile birlikte veya yerine, üretici tarafından onaylanmış kombinasyonlarda kullanılabilir. Biostop 500+’ın amacı da yangın sırasında duman ve alev geçişini engelleyerek, duvarın yangın dayanımının sürekliliğini sağlamaktır. Ürünler birlikte değerlendirildiğinde; FS900 ana sızdırmazlık tabakasını oluştururken, MC150+ intumesan sargı ilave emniyet sağlayabilir, Biostop 500+ ise üreticinin test edilmiş detayında tariflenmiş alternatif veya tamamlayıcı mastik olarak görev alabilir.
Bu ürünlerin ortak paydası; geçiş yapan tesisatlarda etkin bir yangın bariyeri oluşturmaları, ASTM E814 ve UL 1479 standartlarına uygun sistem performansını desteklemeleri ve sahada denetlenebilir, tekrarlanabilir uygulama kolaylığı sunmalarıdır. W-J-8038 kapsamında hedeflenen F120 performansa ulaşmak için; arka dolgu malzemesinin uygun yoğunluk ve sıkılıkta yerleştirilmesi, FS900 veya uygun görülen mastik tabakasının 16 mm kalınlıkta uygulanması ve MC150+ sargının yalnızca üreticinin test edilmiş detayında istendiği durumlarda kullanılması gerekir. Bu yaklaşım, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik ile uyumlu, sürdürülebilir ve güvenilir bir pasif yangın koruma çözümü ortaya koyar.
Bu Detay Neden Uygulanmalıdır?
-
Betonarme ve Blok Duvarlarda 2 Saate Varan Yangın Güvenliği: Mekanik ve elektrik şaftlarında yangın kompartıman duvarlarından geçen 100 mm çelik borular, EMT konduitler ve kalın kesitli kablo demetleri, yangın anında alevlerin ve sıcak gazların bitişik hacimlere yayılması için açık bir koridor oluşturur. UL W-J-8038 sistemi; duvar yangın dayanımına bağlı olarak 1 ve 2 saat (F=1 ila 2 Hr) tam alev ve mekanik hortum çarpma dayanımı sağlar.
-
Dar Boşluklarda Taşyünsüz / Ön Dolgusuz Montaj Esnekliği: Şantiyelerde sıkışık boru aralıklarında ve dar anüler boşluklarda taşyünü tıkamak ciddi işçilik zorlukları yaratır. Sistem, anüler boşluğun 19 mm ve altında olduğu durumlarda ön dolgu şartını kaldırarak doğrudan mastik uygulamasıyla montaj hızını katlar ve işçilik hatalarını sıfırlar.
-
0 mm Noktasal Temas Toleransı: Metal boruların veya kablo demetinin karot deliği çeperine doğrudan yaslandığı sıfır boşluklu imalatlarda dahi tescillenmiştir. Çift taraflı 13 mm taç mastik kordonu çekilerek şantiyedeki montaj kaçıklıkları ek bir kırma-düzeltme işlemine gerek kalmadan çözülür.
-
Akredite Standart ve İdare Onayı: ANSI/UL 1479, ASTM E814 ve CAN/ULC S115 standartlarına uygun resmi bir detaydır. Elektrik ve mekanik proje müşavirleri, yapı denetim kuruluşları ve itfaiye mercileri tarafından doğrudan kabul görür.
Uygulanmamasının Sonuçları Ne Olur?
-
Kompartıman Duvarında Yangın Atlama: Yalıtımsız açıklıklardan geçen metal boruların ısınması ve kablo kılıflarının tutuşmasıyla alevler dakikalar içinde komşu yangın kompartımanına hücum eder. 2 saat dayanımlı olması gereken beton duvar hızla düşer.
-
Yoğun Toksik Gaz ve Korozif Duman Yayılımı: Yalıtımsız kablo demetlerinden ve boru aralıklarından sızan PVC yanma dumanı, klor gazı ve karbonmonoksit kaçış hollerine ve komşu teknik hacimlere dolarak can güvenliğini tehlikeye atar ve elektronik şalt ekipmanlarını kullanılamaz hale getirir.
-
Mevzuat İhlali ve Ağır Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” hükümleri gereğince yangın kompartıman duvarlarını kesen tüm mekanik ve elektrik geçişlerinin duvarın yangın sınıfına (en az F60 veya F120) denk akredite sistemlerle kapatılması kanuni zorunluluktur. Standart dışı köpük veya harç dolguları iskan ruhsatı ve itfaiye onaylarının reddine, yangın sigortasının feshine ve yüklenici aleyhine ağır hukuki davalara neden olur.
Detay İçeriği Ürünler & Alternatifleri

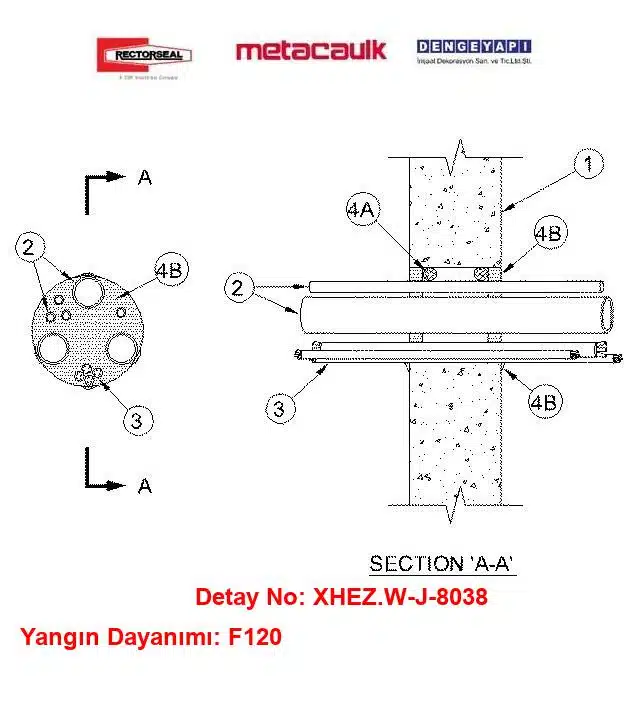

Duvardan geçen 4 inç boru veya Kablo Yangın Durdurucu — Teknik Bileşenler
1) Duvar
F60 ve F120 yangın dayanımlı montajlar için sırasıyla en az yaklaşık 125 mm ve 150 mm kalınlıkta, hafif veya normal ağırlıkta (yaklaşık 1600–2400 kg/m³) betonarme duvar. Duvar, üreticisinin test edilmiş detaylarına sahip beton bloklarla veya tuğlalarla da oluşturulabilir. Tesisat deliği maksimum çapı 250 mm'dir. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
2) Boru
Yangın durdurucu sistem içinde en fazla dört adet 25 mm (1”) ve üç adet 100 mm (4”) çapında (veya daha küçük) metal boru, conduit veya tüp bulunabilir. Geçiş yapan tesisat ile tesisat deliği çevresi arasındaki Tesisat Deliği Boşluğu en az 0 mm (noktasal temas) ile en fazla 38 mm olacaktır. Borular/conduit/tüpler arasındaki mesafe en az 13 mm ve en fazla 41 mm olacaktır. Tüm borular/conduit/tüpler duvarın her iki tarafında rijit olarak desteklenecektir. Aşağıdaki tip ve boyutlar kullanılabilir:
2A) Çelik Boru
100 mm (4”) çap (veya daha küçük), Schedule 5 (veya daha ağır) çelik boru.
2B) Dökme Demir Boru
100 mm (4”) çap (veya daha küçük) dökme demir veya sfero dökme demir boru.
2C) Elektrik Metal Borusu (EMT) veya Rijit Çelik Conduit
100 mm (4”) çap (veya daha küçük) rijit çelik conduit veya 100 mm (4”) çap (veya daha küçük) Elektrik Metal Borusu (EMT).
2D) Bakır Boru
100 mm (4”) çap (veya daha küçük), Regular (veya daha ağır) bakır boru.
2E) Bakır Tüp (Type L)
100 mm (4”) çap (veya daha küçük) Type L (veya daha ağır) bakır tüp.
2F) Bakır Boru (Type K)
25 mm (1”) çapında Type K bakır boru.
3) Kablolar
Maksimum 75 mm (3”) çapında sıkı bağlanmış kablo demeti. Kablo demeti ile diğer geçiş yapan tesisatlar arasında en az 25 mm mesafe bırakılacaktır. Kablo demeti ile açıklık çevresi arasındaki Tesisat Deliği Boşluğu en az 0 mm (noktasal temas) ve en fazla 38 mm olacaktır. Kablo demeti, duvarın her iki tarafında rijit olarak desteklenecektir. Aşağıdaki tip ve kesitlerde kabloların herhangi bir kombinasyonu kullanılabilir:
3A) Telefon İletişim Kablosu
Maksimum 400 çift, yaklaşık 0,20 mm² (24 AWG) bakır iletkenli, PVC izole ve PVC kılıflı telefon/iletişim kablosu.
3B) TEK Tip Zırhlı Kablo
4 damarlı, yaklaşık 2,0 mm² (14 AWG) bakır iletkenli, XLPE izole, PVC kılıflı; alüminyum zırhlı veya çelik zırhlı TEK kablo.
3C) Güç ve Kontrol Kabloları
Maksimum 7 damarlı, yaklaşık 3,3 mm² (12 AWG) bakır iletkenli güç ve kontrol kabloları; XLPE veya PVC izole, XLPE veya PVC kılıf.
3D) Koaksiyel Kablo RG59/U (FEP)
Maksimum RG59/U (veya daha küçük) koaksiyel kablo; florlanmış etilen polimer (FEP) yalıtım ve kılıf.
3E) Koaksiyel Kablo RG59/U (PE/PVC)
RG59/U tip koaksiyel kablo; polietilen (PE) yalıtım ve PVC kılıf.
4) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki bileşenlerden oluşacaktır. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir.
4A) Arka Dolgu Kalıp Malzemesi
Köpük plastik arka dolgu malzemesi veya arka dolgu fitili ya da taşyünü şilte izolasyon, kalıcı kalıp olacak şekilde tesisat deliğine sıkıca yerleştirilecektir. Arka dolgu, gerekli yangın durdurucu mastik kalınlığını karşılayacak şekilde duvarın her iki yüzeyinden içeri gömülü bırakılacaktır. Geçiş yapan tesisat ile açıklık kenarı ve/veya tesisatlar arası boşluk 19 mm veya daha az ise arka dolgu opsiyoneldir.
4B) Yangın Durdurucu Malzeme — Mastik
En az 16 mm kalınlıkta yangın durdurucu mastik, boşluk içerisine uygulanacak ve duvarın her iki yüzeyi ile sıfır hizalı bitirilecektir. Noktasal temas bölgelerinde, geçiş yapan tesisat/beton arayüzünde her iki yüzde en az 13 mm çapında mastik kordonu uygulanacaktır. Kullanılabilir ürünler: RECTORSEAL — FS 900+ Yangın Durdurucu Mastik, Metacaulk MC 150+, Biostop BF 150+.
Detay Açıklaması
W-J-8038 yangın durdurucu sistemi, özellikle hastane, okul, AVM ve yüksek binalarda kritik öneme sahip olan geçiş noktalarında kullanılmaktadır. Yangın durdurucu mastik ve arka dolgu malzemeleri, güvenli bir yangın koruma sağlamakta ve yangın anında duman ve alev geçişini engellemektedir. Bu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’ne uygun olarak tasarlanmış ve test edilmiştir. Bu durum, kullanıcıların güvenliğini artırırken, aynı zamanda yasal gereklilikleri de karşılamaktadır.
Yangın durdurucu sistemlerin uygulanmaması, ciddi riskler doğurabilir. Yangın anında, duman ve alevlerin geçişi, can ve mal güvenliğini tehdit edebilir. Bu nedenle, yangın durdurucu sistemlerin kullanımı, modern yapıların vazgeçilmez bir parçası haline gelmiştir. Denge Yapı’nın sunduğu bu sistem, uluslararası standartlara uygunluğu ile avantaj sağlamaktadır ve güvenli bir yaşam alanı oluşturmak için tasarlanmıştır.
Duvar Geçişlerinde 4 inç Boru ve Kablo Yangın Yalıtımı: UL W-J-8038 Çözümleri
Hastaneler, endüstriyel tesisler, veri merkezleri, modern konut kuleleri ve ticari binalarda mekanik-elektrik altyapı; 100 mm (4 inç) çelik borular, EMT elektrik konduitleri, bakır hatlar ve 75 mm kablo demetleri üzerinden dağıtılır. Yangın kompartıman duvarlarından geçen bu hatlar, yangın esnasında boruların yüksek ısı transferi yapması ve kablo izolasyonlarının tutuşması sebebiyle kompartıman sınırlarında kritik zafiyet noktaları meydana getirir. Beton ve blok duvarlarda 2 saate kadar tam yangın bütünlüğünü korumak; dar anüler boşluklarda ön dolgu gerektirmeden çalışan, metal borulardan kablo demetlerine kadar tüm geçişleri çift taraflı güvenle mühürleyen akredite yangın durdurucu sistemleri zorunlu kılar.
Denge Yapı güvencesiyle sunulan RectorSeal UL W-J-8038 sistem detayı, betonarme ve briket duvarlardan geçen 4 inç boru ve kablo demetlerinde 2 saate kadar tam yangın güvenliği (F=1 ve 2 Hr) sağlar. 19 mm ve altındaki dar anüler boşluklarda taşyünü ön dolgusuna ihtiyaç duymadan, duvarın her iki yüzeyine yalnızca 16 mm derinlikte uygulanan RectorSeal Metacaulk MC 150+ (veya FS 900+ / Biostop BF 150+) yangın durdurucu mastik katmanı, alev ve sıcak gaz geçişini kesin olarak kilitler. 0 mm noktasal temas toleransı sayesinde şantiyedeki montaj kaçıklıklarını kolayca tolere eden ve akredite test raporuyla kabul süreçlerini hızlandıran bu UL sertifikalı çözüm, projelerinizde hem işçilik maliyetlerini düşürür hem de teknik hacimlerde tavizsiz bir güvenlik standardı tesis eder.
Sık Sorulan Sorular
W-J-8038 hangi boru cins ve çaplarında geçerlidir?
W-J-8038, betonarme duvardan geçen Elektrik Metal Borusu (EMT) için geliştirilmiştir ve 100 mm (4”) çaplı tekil geçişler için uygulanır. Farklı boru malzemeleri veya farklı çaplar için üreticinin test edilmiş diğer detayları izlenmelidir. Birden fazla boru veya karma tesisat kombinasyonlarında ayrıca onaylı ve test edilmiş konfigürasyonlara başvurulması gerekir.
Bu detayda kaç mm FS900 uygulanmalıdır?
Bu detayda yangın durdurucu mastik kalınlığı 16 mm olarak uygulanmalıdır. FS900, yüzeylerin temizlenmesinden ve arka dolgu yerleştirilmesinden sonra, tesisat deliği boşluğunu kapatacak şekilde sürekli ve kesintisiz bir hat halinde sürülmelidir. Mastik, boru ile duvar yüzeyi arasında boşluk bırakmayacak biçimde işlenmeli, kurumadan önce yüzey düzgünlüğü kontrol edilmelidir.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 için, geçişin betonarme duvarda yapılması, arka dolgu malzemesinin uygun yoğunluk ve sıkılıkta yerleştirilmesi, FS900 veya eşdeğeri yangın durdurucu mastikin 16 mm kalınlıkta uygulanması ve üreticinin test edilmiş detayındaki montaj adımlarının eksiksiz izlenmesi gerekir. Sistem ASTM E814 ve UL 1479’a uygundur ve UL tarafından test edilmiştir. Denetim ve kayıt tutma süreçleri tamamlanmalıdır.
Bu detay hangi yapı elemanında kullanılabilir?
W-J-8038, betonarme duvar uygulamaları için tasarlanmıştır. Hastaneler, okullar, AVM’ler ve yüksek binalardaki şaft duvarları veya koridor duvarları gibi, yangın bölmeleri oluşturan betonarme duvarlarda 100 mm (4”) EMT boru geçişlerinde kullanıma uygundur. Alçıpan esaslı duvarlar veya döşemeler için bu detay yerine ilgili test edilmiş sistemler tercih edilmelidir.
Uygulamada en sık yapılan hata nedir?
En sık karşılaşılan hatalar; arka dolgunun yetersiz veya düzensiz yerleştirilmesi, FS900 mastik tabakasının 16 mm kalınlığa ulaşmaması, yüzeylerin yağ, toz ve nemden arındırılmaması ile delik çevresinde süreksiz uygulamadır. Ayrıca, test edilmiş detayda öngörülmeyen ürün kombinasyonları veya uygunsuz tesisat deliği boşluğu aralıkları da performansı düşürür ve F120 dayanımını riske atar.
Bu detay Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun mudur?
Evet. Sistem, geçiş yapan tesisatlar için temel testler olan ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Bu, Yönetmelik’in test edilmiş ve belgeli sistem kullanımı ilkesini destekler. Ancak, projeye özel şartnameler, uygulama talimatları, denetim kayıtları ve imalat sonrası etiketleme gibi idari gereklilikler de eksiksiz yerine getirilmelidir.
W-J-8038 kodu ne anlama geliyor?
W-J-8038, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Beton veya Yığma Duvar · geçiş tipi: Grup, Kombine Geçişler. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
