W-L-2544
Alçıpan 100 mm PVC Boru Geçişi F240 Yangın Durdurucu Detayı W-L-2544
Konstrüksiyonlu alçıpan duvardan geçen PVC borular için 4 saate kadar (F240) yangın dayanımı sağlayan sistem. Geçiş, Metacaulk 1000 mastik ile MC Yangın Durdurucu Kelepçe ve/veya Sargı ile kapatılır.
Detay Bilgileri
Sistem Hakkında
Alçıpan 100 mm PVC Boru Geçişi F240 Yangın Durdurucu Detayı W-L-2544, Konstrüksiyonlu Alçıpan Duvar üzerinden geçen PVC Boru tesisatları için geliştirilmiş bir Yangın Durdurucu Sistem çözümüdür. Sistem; RectorSeal Metacaulk 1000 Yangın Durdurucu Mastik ile MC Yangın Durdurucu Kelepçe ve/veya MC Yangın Durdurucu Sargı bileşenlerinden oluşur. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Amacı, PVC borunun duvarı geçtiği Tesisat Deliği bölgesinde yangının ve dumanın yayılmasını durdurmak, yangın bölmelendirmesinin bütünlüğünü korumaktır.
Sahada karşılaşılan PVC borular genellikle drenaj, atık veya havalık hatlarında kullanılır ve yangın anında eriyerek boşluk oluşturabilir. W-L-2544, bu riski ortadan kaldırmak üzere ısıl etkiyle genleşen (İntumesan) teknolojiye sahip malzemeleri bir araya getirir. MC Yangın Durdurucu Kelepçe ve MC Yangın Durdurucu Sargı, sıcaklıkla hacmen genişleyerek boruyu ezip kapatarak açıklığın tıkanmasına yardım eder. RectorSeal Metacaulk 1000 ise boşlukları sızdırmaz hâle getirir ve sistemin sürekliliğini sağlar. Detay, 100 mm (4”) çapa kadar PVC borular için uygundur ve bu sınırın korunması performans açısından kritik önemdedir.
Uygulama prensibi, Tesisat Deliği’nin uygun boyutta açılması, yüzeylerin temiz ve kuru hazırlanması, ardından Yangın Durdurucu Mastik’in süreklilik arz eden bir bant halinde en az 16 mm kalınlıkta tatbik edilmesidir. MC Yangın Durdurucu Kelepçe ve/veya MC Yangın Durdurucu Sargı, üretici talimatlarında belirtilen konumda ve sabitleme düzeninde yerleştirilmelidir. Sistemin tüm bileşenlerinin birlikte ve doğru kalınlıklarda kullanılması, F performansını doğrudan etkiler. Bu detay, uygun şartlarda F240 yangın dayanımı sağlar.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik, yangın bölmelerinin sürekliliğini zorunlu kılar ve geçen tesisatlarda onaylı Yangın Durdurucu Sistemlerin kullanılmasını gerektirir. Alçıpan 100 mm PVC Boru F240 Yangın Durdurucu Detayı W-L-2544, uluslararası test standartlarına dayalı bir çözüm olduğundan, doğru malzemeler ve uygun işçilikle uygulandığında yönetmelik beklentilerini karşılamaya yardımcı olur. Projede talep edilen F sınıfı, duvarın yangın dayanımıyla uyumlu seçilmeli; uygulama adımları saha kalite kayıtlarıyla belgelendirilmelidir.
Uygulama kalitesini yükseltmek için şu hususlar önerilir: Boru çevresindeki Boşluk sürekli ve kesintisiz şekilde doldurulmalı, mastik kalınlığı 16 mm’nin altına düşmemeli, kelepçe veya sargı ters yönde veya eksik montajlanmamalıdır. Her imalatta üretici talimatları esas alınmalı ve montaj sonrası görsel kontrol yanında ölçümle kalınlık doğrulaması yapılmalıdır. Böylelikle hem F240 performansı korunur hem de sistem, yangın anında beklenen işlevi eksiksiz yerine getirir.
Kullanılan Ürün ve Uygulama
Alçıpan 100 mm PVC Boru Geçişi F240 Yangın Durdurucu Detayı W-L-2544 detayında kullanılan başlıca ürünler RectorSeal Metacaulk 1000 Yangın Durdurucu Mastik, MC Yangın Durdurucu Kelepçe ve MC Yangın Durdurucu Sargı’dır. Bu bileşenler birlikte çalışarak PVC boruların Konstrüksiyonlu Alçıpan Duvar geçişlerinde yangın ve duman sızdırmazlığını sağlar. Sistem 100 mm (4”) çapa kadar PVC borularda uygulanır ve en az 16 mm kalınlıktaki mastik tatbikatı ile desteklenir. Doğru malzeme kombinasyonu ve işçilik, F240 yangın dayanımı hedefinin sağlanmasında belirleyicidir.
RectorSeal Metacaulk 1000, İntumesan özellikli bir Yangın Durdurucu Mastik olup yüksek ısıya maruz kaldığında hacmen genleşerek boşlukları kapatmaya yardımcı olur. Akışkan kıvamı uygun yüzey hazırlığıyla birlikte uygulanabilirlik sağlar; kürlendikten sonra elastik bir sızdırmazlık hattı oluşturur. W-L-2544 kapsamında Metacaulk 1000’in en az 16 mm kalınlıkta ve kesintisiz bir bant şeklinde sürülmesi tavsiye edilir. Bu kalınlık, yangın sırasında oluşabilecek çatlak veya mikro boşlukların etkili şekilde kapanmasına ve sistem bütünlüğünün korunmasına katkı verir.
MC Yangın Durdurucu Kelepçe, galvanizli çelik gövdeye sahip ve iç yüzeyi İntumesan malzeme ile donatılmış bir çözümdür. Yüksek ısılarda genleşen bu iç astar, eriyen PVC boruyu ezerek Tesisat Deliği’nin yangın ve duman geçişine kapanmasını destekler. Kelepçe, boru çevresinde hızlı ve tekrarlanabilir montaj imkânı sağlar; doğru çap eşleşmesi ve sıkı sabitleme ile performans güvence altına alınır. Gerekli durumlarda MC Yangın Durdurucu Sargı ile birlikte veya alternatif olarak kullanılabilir.
MC Yangın Durdurucu Sargı ise dar veya zor erişimli noktalarda kelepçeye pratik bir alternatif sunar. Sargı, ısı ile genleşerek benzer şekilde boruyu kapatır ve boşluğu tıkar. Özellikle karmaşık geçişlerde, sargının esnek yapısı montaj kolaylığı sağlar. Üretici talimatlarına göre kat sayısı, bindirme düzeyi ve sabitleme yöntemi belirlenmeli; duvar yüzeyine temas eden bölgelerde mastik ile süreklilik sağlanmalıdır.
Alçıpan 100 mm PVC Boru Geçişi F240 Yangın Durdurucu Detayı W-L-2544 sisteminin başarısı, bu üç bileşenin uyumlu kullanımına dayanır. Metacaulk 1000’in 16 mm kalınlıkta uygulanması sızdırmazlık ve duman kontrolünü güçlendirir; MC Yangın Durdurucu Kelepçe ve/veya MC Yangın Durdurucu Sargı ise ısıl yük altında boruyu mekanik olarak kapatarak bütünlüğü destekler. Tüm malzemeler üretici tarafından belirtilen yüzey hazırlığı, ortam koşulları ve kür sürelerine uygun biçimde kullanılmalıdır. Böylece PVC boru geçişlerinde, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’in pasif koruma beklentilerine uygun, güvenilir ve sürdürülebilir bir performans seviyesi elde edilir.
Detay İçeriği Ürünler & Alternatifleri

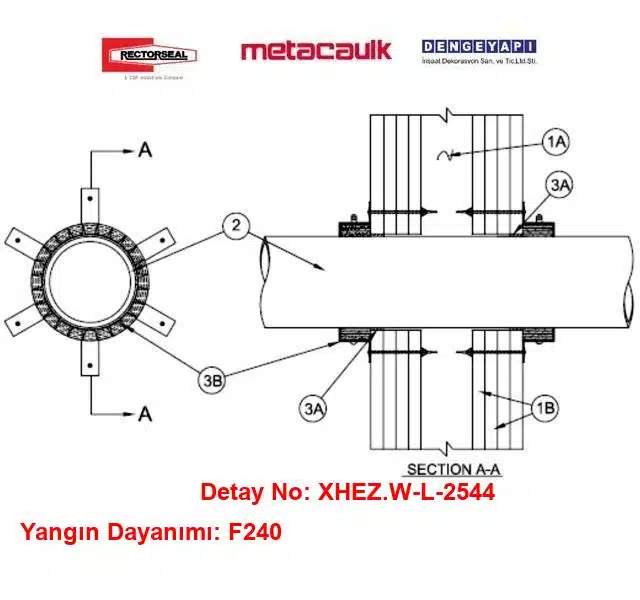

Alçıpan 100 mm PVC Boru Geçişi F240 Yangın Durdurucu Detayı — Teknik Bileşenler
1) Duvar
Konstrüksiyonlu Alçıpan Duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Aşağıdaki imalat özelliklerini içerir:
1A) Dikmeler
Duvar taşıyıcıları en az 64 mm genişliğinde çelik C dikmelerden oluşacaktır. Dikmelerin eksenler arası mesafesi en fazla 610 mm olacaktır.
1B) Alçıpan
Kalınlık, tip, katman sayısı ve bağlantı elemanları üreticisinin test edilmiş detayında belirtildiği gibidir. Tesisat Deliğinin azami çapı 125 mm’dir.
2) Boru
Anma çapı 4 in (100 mm) veya daha küçük, Schedule 40 dolu gövdeli PVC Boru; Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisat sistemlerinde kullanılır. Boru, yangın durdurucu sistem içinde konsantrik veya eksantrik yerleştirilebilir. Boru ile Tesisat Deliği çevresi arasındaki boşluk min 0 mm (nokta teması) ile maks 13 mm olacaktır. Boru, duvarın her iki tarafında rijit olarak desteklenecektir.
3) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki bileşenlerden oluşur:
3A) Yangın Durdurucu Malzeme — Mastik
Boşluk içerisine en az 16 mm kalınlıkta Yangın Durdurucu Mastik uygulanacak ve duvarın her iki yüzeyiyle sıfır hizalı bitirilecektir. RECTORSEAL — Metacaulk 1000.
3B) Yangın Durdurucu Cihaz — MC Yangın Durdurucu Kelepçe
İntumesan astarlı Galvanizli Çelik Zırhlı Yangın Durdurucu Kelepçe, Geçiş Yapan Tesisatın anma çapına uygun seçilecektir. Ürün, montaj talimatlarına uygun olarak borunun etrafına takılacak ve emniyet kulakçıkları aracılığıyla duvarın her iki yüzeyine 6 mm çapında ve 100 mm boyunda çelik dubeller ile sabitlenecektir. RECTORSEAL — Metacaulk Pipe Collar (MC Yangın Durdurucu Kelepçe).
Detay Açıklaması
Alçıpan 100 mm PVC Boru Geçişi F240 Yangın Durdurucu Detayı W-L-2544 kodlu yangın durdurucu sistem, PVC boru geçişleri için özel olarak tasarlanmış bir çözümdür. Bu sistem, RectorSeal Metacaulk 1000 mastik, MC Yangın Durdurucu Kelepçe ve MC Yangın Durdurucu Sargı bileşenlerini içermektedir. PVC borular, 100 mm (4 inç) çapına kadar olan uygulamalar için uygundur ve yangın durdurucu sistem, bu boruların geçtiği alanda yangının yayılmasını önlemektedir. Bu sistemin kullanımı, yangın güvenliği açısından büyük önem taşımaktadır. Yanlış veya eksik uygulamalar, yangının hızla yayılmasına neden olabilir. Bu nedenle, yangın durdurucu sistemlerin doğru bir şekilde uygulanması, bu riskleri minimize etmek için gereklidir.
Yangın durdurucu sistemin, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygunluğu, bu tür sistemlerin kullanımını zorunlu hale getirmektedir. Bu sistem, yangın anında can ve mal kaybını önleyerek, binaların güvenliğini artırmaktadır. Yangın durdurucu sistemler, uluslararası standartlara uygun olarak test edilmiş ve onaylanmıştır. Bu nedenle, yapı sahipleri ve yöneticileri için yangın güvenliği konusunda önemli bir yatırım fırsatı sunmaktadır.
Sık Sorulan Sorular
W-L-2544 hangi boru cins ve çaplarında geçerlidir?
Bu detay PVC Boru geçişleri için tasarlanmıştır ve 100 mm (4”) çapa kadar uygulanabilir. Boru çapı sınırı aşılmamalı, boru düşey veya yatay yönde Konstrüksiyonlu Alçıpan Duvar‑dan geçerken detayda belirtilen Yangın Durdurucu Sistem bilesenleri ile birlikte kullanılmalıdır. Boru yüzeyleri temiz, kuru ve uyumlu olmalıdır.
Bu detayda kaç mm RectorSeal Metacaulk 1000 uygulanmalıdır?
Uygulamada Yangın Durdurucu Mastik kalınlığı en az 16 mm olmalıdır. RectorSeal Metacaulk 1000, Tesisat Deliği Boşluğuna ve boru/duvar temas hattına sürekli, kesintisiz bir bant şeklinde tatbik edilmelidir. Kalınlık düzenli kontrol edilerek eksik bölgeler tamamlanmalı, üretici talimatlarındaki yüzey hazırlığı ve küra süresi şaatta sağlanmalıdır.
F240 dayanımı için hangi koşullar sağlanmalıdır?
F240 için, PVC Boru çapı 100 mm (4”) sınırını aşmamalı; Konstrüksiyonlu Alçıpan Duvar doğruðu şekilde oluşturulmalı; RectorSeal Metacaulk 1000 en az 16 mm kalınlıkta uygulanmalı; MC Yangın Durdurucu Kelepçe ve/veya MC Yangın Durdurucu Sargı üretici talimatlarına göre konumlandırılmalıdır. Sistem ASTM E814 ve UL 1479 standartlarına uygun kurulmalıdır.
Bu detay hangi yapı elemanında kullanılabilir?
W-L-2544, Konstrüksiyonlu Alçıpan Duvar için tasarlanmış bir Yangın Durdurucu Sistemdir. PVC Boru geçişi yapılan Tesisat Deliğinde kullanılır. Duvar imalatı üreticisinin test edilmiş detaylarında tariflendiği gibi oluşturulmalı; sistem bilesenleri doğru sırada ve belirtilen kalınlıklarda uygulanmalıdır.
Uygulamada en sık yapılan hata nedir?
En sık hatalar; mastik kalınlığının 16 mm’nin altında kalması, MC Yangın Durdurucu Kelepçe/Sargı’nın eksik veya ters yönde konumlandırılması, boşlukların tam ve düzgün doldurulmaması ve yüzeylerin yeterince temizlenmemesidir. Bu hatalar F performansını düşürür; üretici uygulama talimatlarına birebir uyulmalıdır.
Bu detay Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun mudur?
Detay, PVC boru geçişlerinin yangına dayanımını sağlamaya yönelik pasif önlemleri destekler ve uluslararası ASTM E814 ve UL 1479 test standartlarına dayanır. Yönetmeliğe uygunluk için projenin gerektirdiği F sınıfı karşılanmalı, onaylı malzemeler kullanılmalı ve uygulama üretici talimatları ile şantiye kalıte kayıtlarıyla belgelendirilmelidir.
W-L-2544 kodu ne anlama geliyor?
W-L-2544, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Alçıpan Duvar · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
