Alçıpan Duvardan Geçen 75 mm PVC Boru F60 Metacaulk Fire Rated Putty / Biostop 500+ Yangın Durdurucu Detayı W-L-2655
W-L-2655 yangın durdurucu detay, Konstrüksiyonlu Alçıpan Duvarlarda 75 mm (3”) PVC boruların tee clean-out (temizleme parçası) geçişlerinde yüksek performanslı bir sızdırmazlık ve yangın dayanımı çözümü sunar. Sistem, PVC boru ile duvar arasındaki Tesisat Deliği Boşluğu boyunca Metacaulk Fire Rated Putty veya Biostop 500+ uygulanmasını ve kapak plakası arkasında Metacaulk Fire Rated Putty Pad kullanımını tarifler. Bu sayede hem alev hem de duman sızıntısı engellenir, duvarın sürekliliği korunur ve servis açıklıklarının bulunduğu noktalarda güvenilir bir yangın bariyeri elde edilir.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir. Test koşulları altında doğrulanan performans, sahada üreticisinin test edilmiş detayındaki tariflenen şekilde uygulandığında tekrarlanabilir. Projelerde, duvar sisteminin tasarımına eksiksiz uyum, putty malzemenin sürekli ve 6 mm kalınlıkta uygulanması ve kapak plakası arkasındaki Putty Pad’in atlanmaması kritik başarı kriterleridir. Doğru uygulama ile Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği duvarın yangın dayanımı ile aynıdır.
W-L-2655, konut, otel ve hastanelerdeki ıslak hacim şaft duvarları ve servis boşluklarında yaygın olarak karşılaşılan PVC atık/temiz su hatlarının temizlik kapağı (tee clean-out) noktalarında oluşan riskleri etkin biçimde yönetir. Bu bölgelerde servis amacıyla bırakılan kapak plakaları, doğru yangın durdurucu ürünlerle tamamlanmadığında alev ve duman geçişine açık bir zayıflık yaratabilir. Metacaulk Fire Rated Putty ve Putty Pad kombinasyonu, bu zayıflığı ortadan kaldırır ve yangın senaryolarında kritik ilk dakikalarda yapı güvenliğini artırır.
Uygulama öncesinde temas yüzeylerinin temiz, kuru ve tozsuz olması gerekir. Putty malzeme, boşluk içerisine boşluksuz ve süreklilik sağlayacak şekilde yerleştirilmeli; boru hareketlerini tolere edecek esneklik korunmalıdır. Kapak plakası arkasında Putty Pad, üretici talimatlarına uygun ebat ve konumda yerleştirilerek, kapak ile duvar bileşenleri arasındaki muhtemel sızıntı yolları engellenmelidir. Tüm bu adımlar eksiksiz uygulandığında, bakım ve erişilebilirlik gerektiren tee clean-out noktalarında dahi duvarın yangın bütünlüğü korunur.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik, geçiş yapan tesisatların yangın dayanımının, elemanın yangın dayanımı ile eşitlenmesini şart koşar. W-L-2655 tam olarak bu prensibe hizmet edecek şekilde tasarlanmıştır. FM (Factory Mutual) onaylı malzemelerin tercih edilmesi ve bağımsız laboratuvar testleriyle doğrulanmış ürünlerin kullanılması, proje onay süreçlerini kolaylaştırır. Denge Yapı, sahadaki doğru uygulama, dokümantasyon ve kalite kontrol adımları konusunda teknik destek sunarak, sistemin tasarlandığı performansı gerçek koşullarda sağlamasına yardımcı olur.
Bu Detay Neden Uygulanmalıdır?
-
Yangın Kompartıman Bütünlüğünün Korunması: Hafif bölme duvarlar Tip X alçıpan levhalarla 120 dakikalık kompartıman sınırını korurken, duvardan geçen 75 mm PVC atıksu ve drenaj boruları yangın anında eriyerek açık bir yangın bacası oluşturur. Bu detay, hafif karkaslı duvarın F120 pasif yangın bütünlüğünü PVC boru geçişlerinde kesintisiz sürdürür.
-
Mastik Tabancası Gerektirmeyen Kolay Uygulama ve Esneklik: Metacaulk Fire Rated Putty, kurumayan ve sertleşmeyen elastik macun yapısı sayesinde kartuş/mastik tabancası veya özel mekanik aparat gerektirmeden elle kolayca şekillendirilir. İlerleyen dönemlerde tesisat revizyonu veya ilave hat geçişi gerektiğinde sökülüp yeniden uygulanabilen ekonomik bir bakım avantajı sağlar.
-
Akredite Standart Uyumu: ASTM E814 ve UL 1479 standartlarına göre test edilip belgelenmiş UL tescilli bir sistem olduğundan, müşavirlik, idare ve yapı denetim onay süreçlerini eksiksiz karşılar.
Uygulanmamasının Sonuçları Ne Olur?
-
Yatay Yangın ve Toksik Gaz Yayılımı: Yangın anında oluşan yüksek sıcaklık sebebiyle 75 mm çapındaki PVC boru hızla tutuşup erir ve alçıpan duvarda açık bir geçiş boşluğu bırakır. Duvarın her iki yüzeyinde en az 25 mm derinliğindeki Metacaulk Fire Rated Putty (3B) yangın macunu ve taşyünü desteği (3A) eksik ya da hatalı yapıldığında bu açıklık mühürlenemez; alevler, akkor damlamalar ve PVC’nin yanmasıyla oluşan yoğun klorlu zehirli duman komşu yangın kompartımanına saniyeler içinde sirayet eder.
-
Mevzuat İhlali ve Hukuki Yaptırımlar: Yangın durdurucu yalıtımı yapılmamış veya standart dışı yöntemlerle kapatılmış alçıpan duvar geçişleri, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik hükümlerine doğrudan aykırılık teşkil eder. Yapı denetim ve itfaiye kontrollerinde majör teknik uygunsuzluk oluşturarak iskan ve ruhsat süreçlerinde gecikmelere ve cezai yaptırımlara yol açar.
Detay No: W-L-2655
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 6 mm.
Detay Nevii: RECTORSEAL Metacaulk/Biostop putty ve putty pad kullanılarak, Konstrüksiyonlu Alçıpan Duvar içinde PVC temizleme parçası (tee clean-out) arkasında kapak plakası
Geçilen Yapı Elemanı: Duvar
Yapı Elemanı Tipi: Alçıpan Duvar
Onay Tarihi: 11/04/2019
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: PVC Boru 75 mm
Yangın Dayanımı: 60 Dakika
RECTORSEAL Metacaulk/Biostop putty ve putty pad kullanılarak, Konstrüksiyonlu Alçıpan Duvar içinde PVC temizleme parçası (tee clean-out) arkasında kapak plakası
Bu detayda kullanılan ürün kombinasyonu, RectorSeal markasına ait Metacaulk Fire Rated Putty, Biostop 500+ ve Metacaulk Fire Rated Putty Pads’tir. W-L-2655 kapsamında, 75 mm (3”) PVC borunun Konstrüksiyonlu Alçıpan Duvarı geçtiği ve tee clean-out (temizleme parçası) arkasında kapak plakası bulunan uygulamalarda bu ürünler birlikte çalışarak güvenilir bir yangın bariyeri oluşturur. Metacaulk Fire Rated Putty ve Biostop 500+; boşlukları dolduran, yangın sırasında genleşme (intumesan) özelliği gösteren, kolay şekillendirilebilen ve kesintisiz sızdırmazlık sağlayan malzemelerdir. Putty Pads ise kapak plakası arkasında, arayüz sızıntı yollarını kapatarak bütünlüğü tamamlar.
Metacaulk Fire Rated Putty’nin en önemli üstünlüğü, ıslak hacim ve servis boşluğu gibi karmaşık noktalarda el ile kolayca şekillendirilebilmesi ve düzensiz boşlukları dahi kesintisiz biçimde doldurabilmesidir. Uygulamada 6 mm kalınlık şartı, ürünün performansını öngörülebilir kılarak test edilen seviyede F60 yangın dayanımı hedefini destekler. Biostop 500+ aynı işlevi görebilen muadil bir putty olarak, projelerde temin ve lojistik kolaylığı sağlar. Metacaulk Fire Rated Putty Pads ise kapak plakası arkasındaki zayıf noktayı mühürleyerek alev ve dumanın sızmasını önler, böylece servis elemanının gerektirdiği erişilebilirlik ihtiyacı ile yangın güvenliği gereksinimleri arasındaki dengeyi kurar.
RectorSeal’in bu ürün ailesi, sahada hızlı kurulum ve yeniden müdahale edilebilirlik avantajı sağlar. Putty formülü, boru çevresinde elastik bir dolgu oluşturarak küçük genleşme ve titreşimleri tolere eder. Montajda ek ekipmana ihtiyaç duymadan uygulanabilmesi, hataları azaltır ve zaman kazandırır. Bu sayede tee clean-out gibi periyodik erişim noktalarında kapak sökülüp takıldığında dahi sistem performansı, doğru şekilde yenilenen Putty ve Putty Pad ile korunabilir.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir. FM (Factory Mutual) onaylı malzemelerin projelerde tercih edilmesi, uluslararası kabul görmüş kalite ve güvenlik seviyelerine işaret eder. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik bağlamında, Konstrüksiyonlu Alçıpan Duvar detaylarının üreticisinin test edilmiş tariflerine uygun kurulması ve yangın durdurucu ürünlerin doğru kalınlık ve süreklilikte uygulanması esastır. Doğru seçilmiş Metacaulk/Biostop putty ve Putty Pad kombinasyonu ile W-L-2655, 75 mm PVC boru geçişlerinde güvenilir, tekrar edilebilir ve denetlenebilir bir çözüm sunar.
Sonuç olarak; RectorSeal Metacaulk Fire Rated Putty, Biostop 500+ ve Metacaulk Fire Rated Putty Pads, W-L-2655 detayının gerektirdiği performansı sahada sağlayacak şekilde birbirini tamamlar. Ürünlerin birlikte kullanımı; hızlı uygulama, yüksek sızdırmazlık, erişilebilirlik noktalarında bütünlüğün korunması ve testlerle doğrulanmış F60 performansını hedefler. Denge Yapı’nın teknik desteği ve saha kontrolleri ile sistem, hem proje onay süreçlerinde hem de uzun dönem bina güvenliğinde sürdürülebilir bir çözüm sunar.

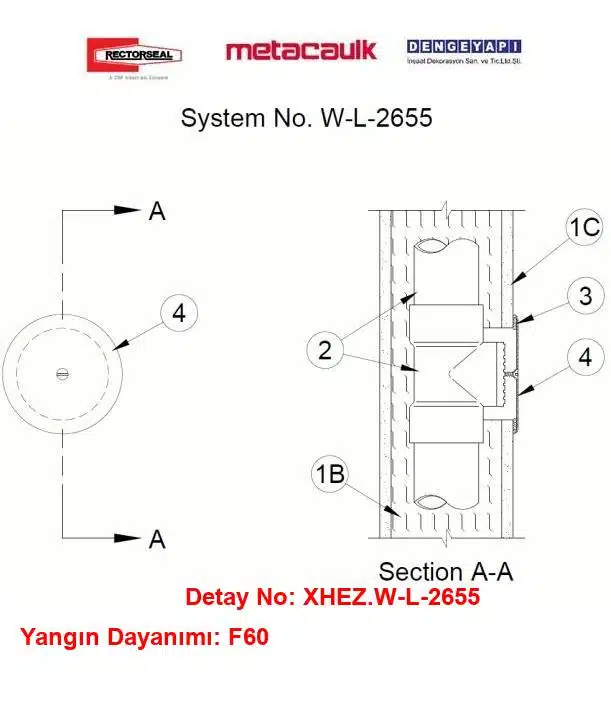

Alçıpan Duvar 75 mm PVC Boru Metacaulk Fire Rated Putty Yangın Durdurucu — Teknik Bileşenler
1) Duvar
F60 yangın dayanımlı Konstrüksiyonlu Alçıpan Duvar; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle oluşturulacaktır. Aşağıdaki yapı özelliklerini içermelidir:
1A) Dikmeler
Duvar taşıyıcısı yaklaşık 50 × 150 mm (2 × 6”) ahşap dikmelerden veya çift ya da şaşırtmalı yaklaşık 50 × 100 mm (2 × 4”) ahşap dikmelerden oluşacaktır. Dikme aralıkları üreticisinin test edilmiş detayındaki tariflenen şekilde olacaktır.
1B) İzolasyon*
R13 veya üzeri camyünü ya da taşyünü şilte, dikme boşluğuna sıkı geçecek şekilde yerleştirilecektir.
1C) Alçıpan*
Tek kat yaklaşık 16 mm (5/8”) kalınlığında alçıpan uygulanacaktır. Tesisat deliği için izin verilen en büyük çap 125 mm (5”).
2) Boru
Tek adet yaklaşık 75 mm (3”) çapında, Schedule 40 dolu gövdeli veya hücresel çekirdekli PVC Boru; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde kullanılmak üzere, dikme boşluğu içinde monte edilecektir. Boru üzerinde PVC T tipi temizleme parçası (tee clean-out) bulunacak ve bu temizleme parçası, alçıpan üzerindeki tesisat deliğinin arkasında konumlandırılacaktır.
3) Yangın Durdurucu Malzeme* — Putty
Kapak plakasının altında, tesisat deliğinin çevresi boyunca tamamen süreklilik sağlayacak şekilde en az 6 mm (1/4”) kalınlığında ve 19 mm (3/4”) genişliğinde putty şeridi uygulanacaktır. Ürünler: RECTORSEAL — Metacaulk Fire Rated Putty, Biostop Fire Rated Putty.
3A) Yangın Durdurucu Malzeme* — Putty
3. Maddeye alternatif olarak, 1/8 inç (3,2 mm) kalınlığındaki macun pedleri istenilen boyutta kesilmeli, ped astarı çıkarılmalı ve kalınlık en az 1/4 inç (6 mm) olacak şekilde iki katına çıkarılmalıdır. Malzeme, açıklığın çevresine, kapak plakasının altına, en az 1/4 inç (6 mm) kalınlıkta ve 3/4 inç (19 mm) genişlikte uygulanmalıdır. RECTORSEAL — Metacaulk Yangına Dayanıklı Macun Pedleri, Biostop Yangına Dayanıklı Macun Pedleri.
4) Kapak Plakası
En az 162,5 mm (6,5”) çapında ve en az yaklaşık 0,6 mm kalınlığında paslanmaz çelik kapak plakası, plakanın merkezinden geçen paslanmaz çelik bir vida ile PVC temizleme parçasına sabitlenecektir. Kapak plakası duvara kare ve sıkı oturtulacak; alçıpan yüzeyini, tesisat deliğinin tüm çevresinde en az 19 mm (3/4”) bindirecektir.
Sık Sorulan Sorular
W-L-2655 hangi boru cins ve çaplarında geçerlidir?
Bu detay, Konstrüksiyonlu Alçıpan Duvarlardan geçen PVC borular için tasarlanmıştır ve 75 mm (3”) çaplı atık/temiz su hatlarının tee clean-out (temizleme parçası) uygulamalarını kapsar. Metal borular veya farklı plastik türleri bu detay kapsamına girmez. Uygulama, üreticisinin test edilmiş detayındaki tariflere uygun yapıldığında F60 yangın dayanımı sağlanır.
Bu detayda kaç mm Metacaulk Fire Rated Putty uygulanmalıdır?
W-L-2655 detayında Metacaulk Fire Rated Putty (ve muadili Biostop 500+) 6 mm kalınlıkta uygulanmalıdır. Putty, PVC boru ile duvar arasındaki Tesisat Deliği Boşluğu boyunca sürekli ve kesintisiz şekilde yerleştirilmeli, yüzeyler temiz ve kuru olmalıdır. Kapak plakası arkasında ise Metacaulk Fire Rated Putty Pad üretici talimatına göre kullanılır.
F60 dayanımı için hangi koşullar sağlanmalıdır?
F60 için; Konstrüksiyonlu Alçıpan Duvar eksiksiz ve üreticisinin test edilmiş detayındaki tariflenen şekilde kurulmalı, 75 mm PVC boru çevresindeki tüm boşluklar 6 mm kalınlığında putty ile kapatılmalı, tee clean-out arkasında kapak plakası bölgesinde Putty Pad kullanılmalıdır. Sistem, ASTM E814 ve UL 1479’a uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir.
Bu detay hangi yapı elemanında kullanılabilir?
W-L-2655, Konstrüksiyonlu Alçıpan Duvar uygulamalarında kullanılır. Özellikle konut, otel ve hastanelerdeki ıslak hacim şaft duvarları ve servis boşluklarında PVC atık/temiz su hatlarının tee clean-out (temizleme parçası) geçişlerinde güvenli bir çözüm sunar. Duvar ve malzemeler üreticisinin test edilmiş detayındaki tariflenen şekilde monte edilmelidir.
Uygulamada en sık yapılan hata nedir?
En sık hata; putty kalınlığının 6 mm’nin altına düşmesi, Tesisat Deliği Boşluğu boyunca sürekliliğin bozulması ve kapak plakası arkasında Putty Pad kullanımının atlanmasıdır. Ayrıca, yüzey hazırlığının yetersiz yapılması ve üretici talimatlarına uyulmaması da sızdırmazlığı zayıflatır. Bu hatalar F60 performansını riske atar ve kabul edilemez.
Bu detay Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun mudur?
Evet. Sistem, Yönetmelik’in geçiş yapan tesisatların yangın dayanımının duvarın yangın dayanımı ile eşit olması ilkesini karşılayacak şekilde tasarlanmıştır. Ancak nihai uygunluk için uygulamanın üreticisinin test edilmiş detayındaki tariflere sadık kalınarak, onaylı malzeme listesiyle ve şantiye kalite kontrolleri yapılarak tamamlanması gerekir.
Alçıpan Duvardan Geçen 75 mm PVC Boru F60 Metacaulk Fire Rated Putty / Biostop 500+ Yangın Durdurucu Detayı W-L-2655
W-L-2655 yangın durdurucu sistem, Konstrüksiyonlu Alçıpan Duvarlarda PVC atık/temiz su hatlarının temizleme parçası (tee clean-out) olan geçişlerinde güvenli bir çözüm sunar. Bu sistem, konut, otel ve hastane gibi ıslak hacim şaft duvarları ve servis boşluklarında etkili bir şekilde kullanılmaktadır. Yangın durdurucu ürünler, PVC boruların geçiş noktalarında çevresel sızdırmazlık sağlamaktadır.
Yangın durdurucu sistemlerin uygulanmaması durumunda, yangın güvenliği riskleri artmakta ve can ve mal kaybı riski meydana gelmektedir. Bu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun olarak tasarlanmıştır ve uluslararası standartlar doğrultusunda test edilmiştir. Denge Yapı olarak, yangın güvenliği alanında sunduğumuz sistemlerin doğruluğunu ve etkinliğini garanti ediyoruz.
Alçıpan Duvar 75 mm PVC Hatlarında Pratik ve Güvenilir Yangın Bariyeri: Metacaulk Fire Rated Putty Teknolojisi
Modern konut kulelerinde, otellerde, ticari ofis binalarında ve hastanelerde yangın kompartımanı hafif bölme alçıpan duvarlarından geçen nominal 75 mm (3 in.) çapındaki PVC pis su, drenaj ve havalık hatları, yangın esnasında dikey ve yatay alev ile zehirli gaz ilerlemesi açısından son derece kritik geçiş noktalarıdır. Hafif bölme duvarların yüksek yangın direnci, plastik boru geçiş açıklıklarında aynı performansı sergileyecek tescilli pasif yangın durdurucu mühendislik çözümleri ile korunmalıdır. XHEZ.W-L-2655 sistem detayı, alçıpan bölme duvar geçişlerini tescil altına alan, uluslararası akredite sertifikalı profesyonel bir metodoloji sunar.
Sistemin sızdırmazlık mimarisi, kartuş tabancalarına veya hantal dış metal kelepçelere gerek bırakmadan, taşyünü arka dolgu üzerine duvarın her iki yüzeyinden en az 25 mm derinlikte elle preslenerek uygulanan elastik Metacaulk Fire Rated Putty (Yangın Durdurucu Macun) teknolojisine dayanır. Borunun alçı levhaya sıfır dayandığı eksantrik montaj durumlarında dahi 13 mm'lik macun kordonu takviyesiyle tam sızdırmazlık garanti altına alınır. Yangın anında reaktif intumesan yapısıyla saniyeler içinde genleşerek eriyen 75 mm PVC borunun açtığı boşluğu aşılmaz bir kömür bariyeriyle mühürleyen sistem, sağladığı F120 (120 dakika / 2 Saat) kesintisiz pasif yangın bütünlüğü ile projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarına tam uyumlu hale getirir.
